Chỗ Gắn LED Strip

Có nhiều mẫu khác làm được việc tương tự, nhưng đây là phiên bản của mình về kẹp và chỗ gắn dải LED mà không cần tháo máy hay dùng ốc vít!

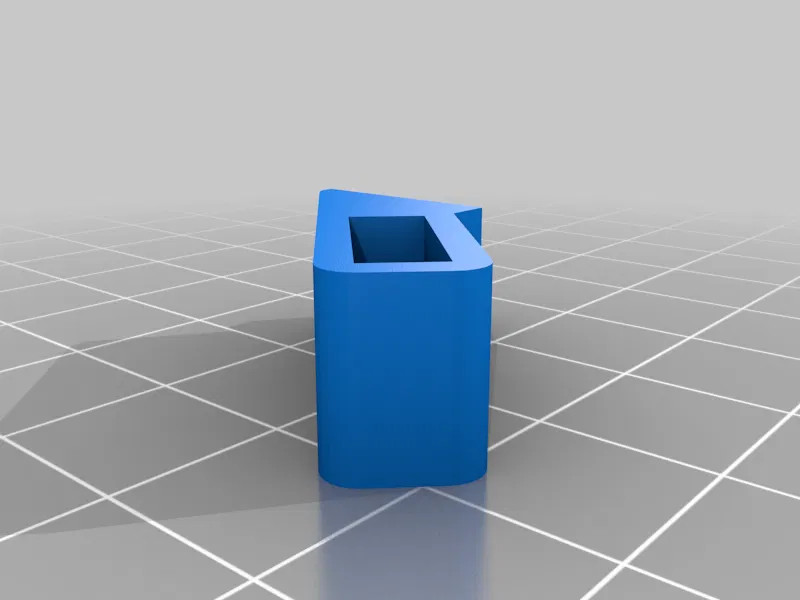

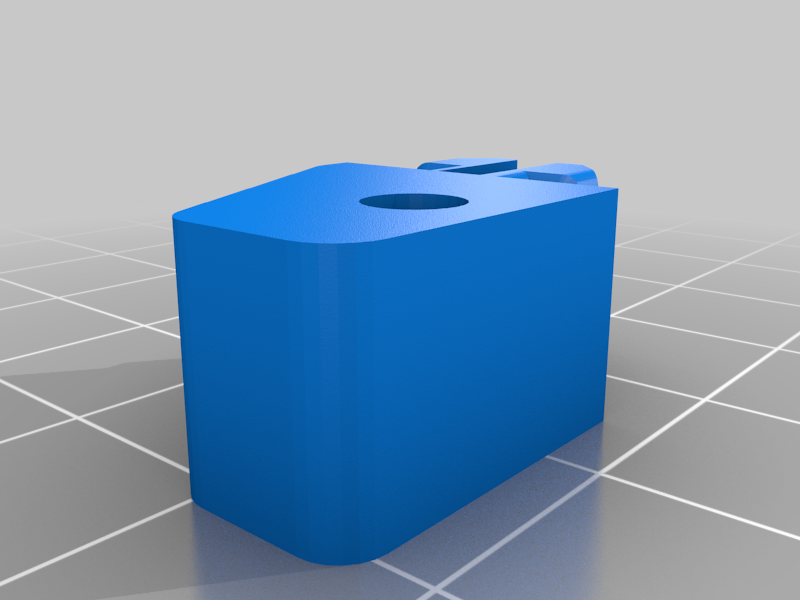

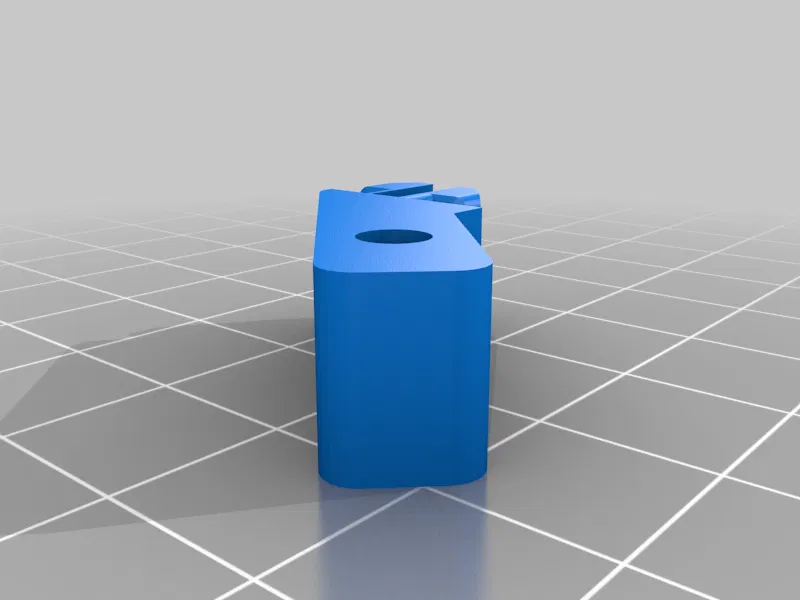

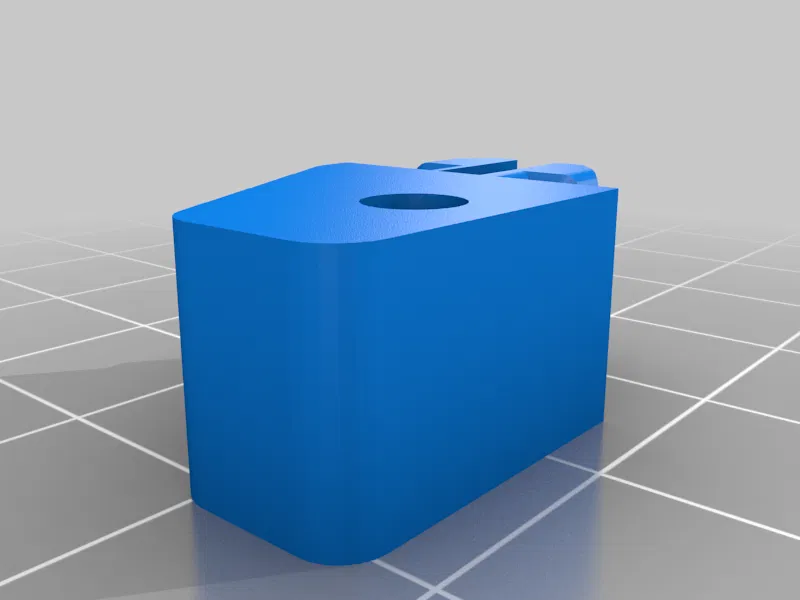

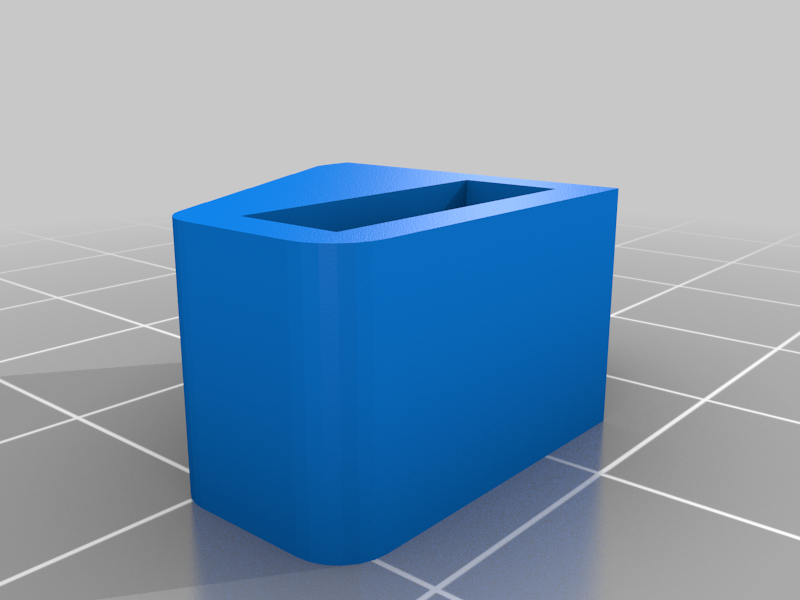

Trong file tải xuống có kẹp thẳng (0 độ) và kẹp góc (45 độ) xoay vào khe nhôm nên không cần gì thêm để lắp ráp. Chỉ cần trượt kẹp vào khe trên thanh nhôm và ấn vào đồng thời xoay 90 độ để khóa chúng vào vị trí.

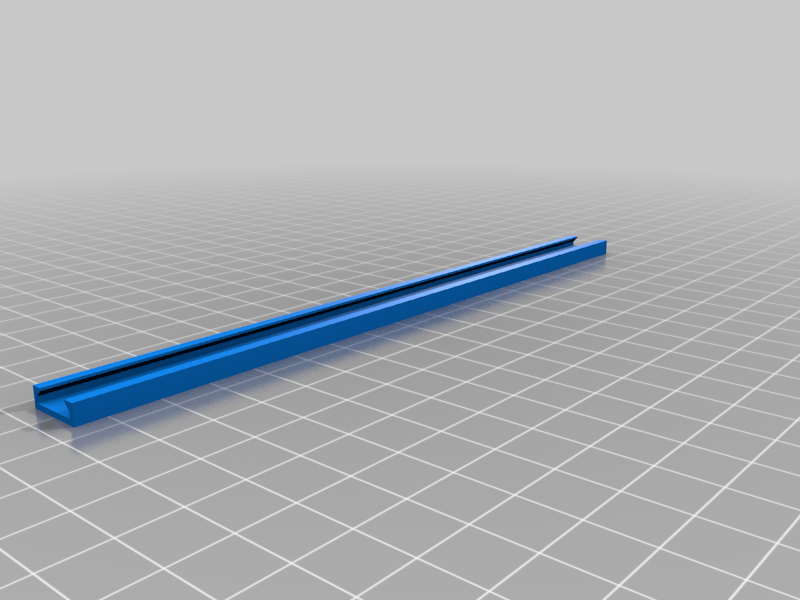

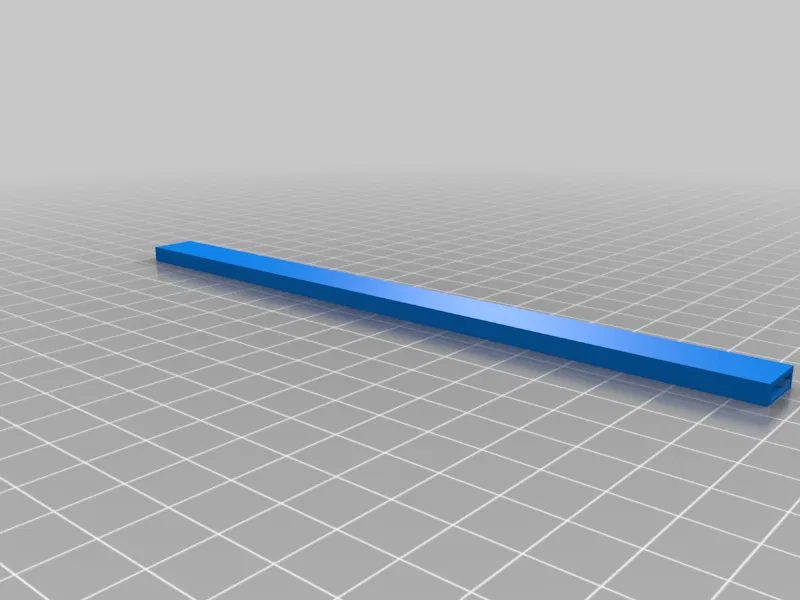

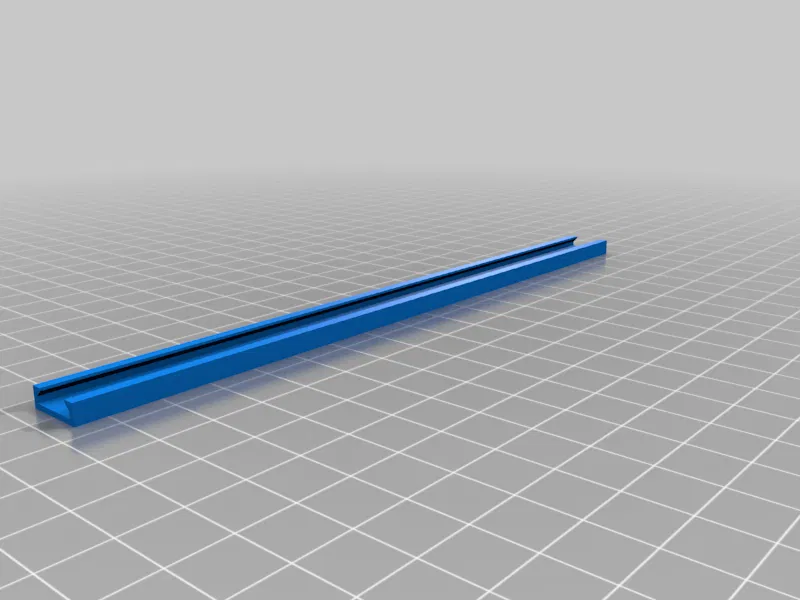

Có hai phiên bản chỗ gắn dải LED. Loại "hở" có thể in bằng bất kỳ màu sắc/chất liệu nào. Loại "kín" có thể in bằng sợi filament màu tự nhiên hoặc trong suốt để khuếch tán ánh sáng LED. Chỗ gắn dải LED dài 170mm theo thiết kế, vừa khít phía sau trục X, nhưng bạn có thể dùng slicer để chỉnh kích thước (chỉ chỉnh chiều dài!) theo ý muốn.

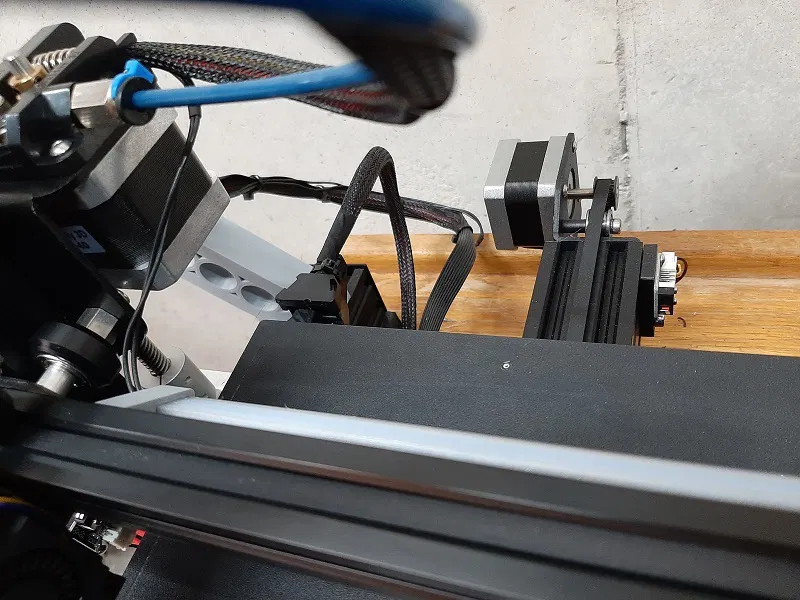

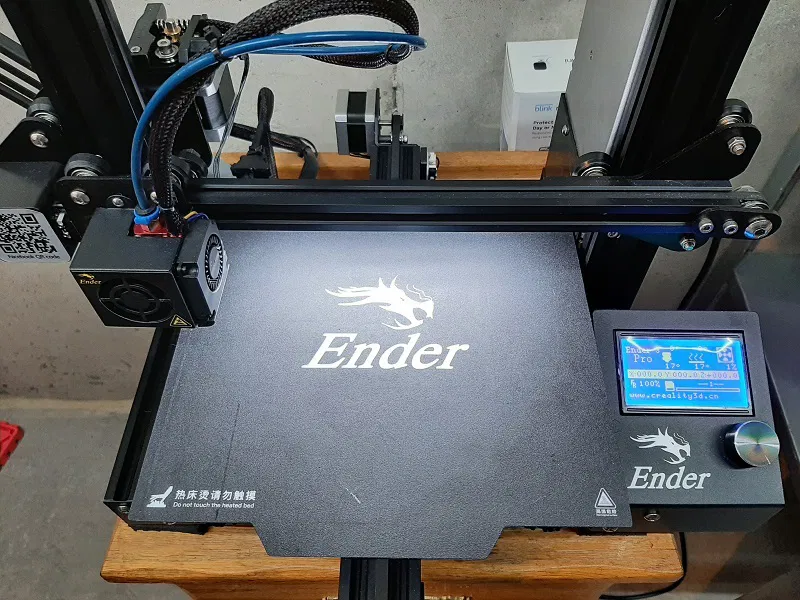

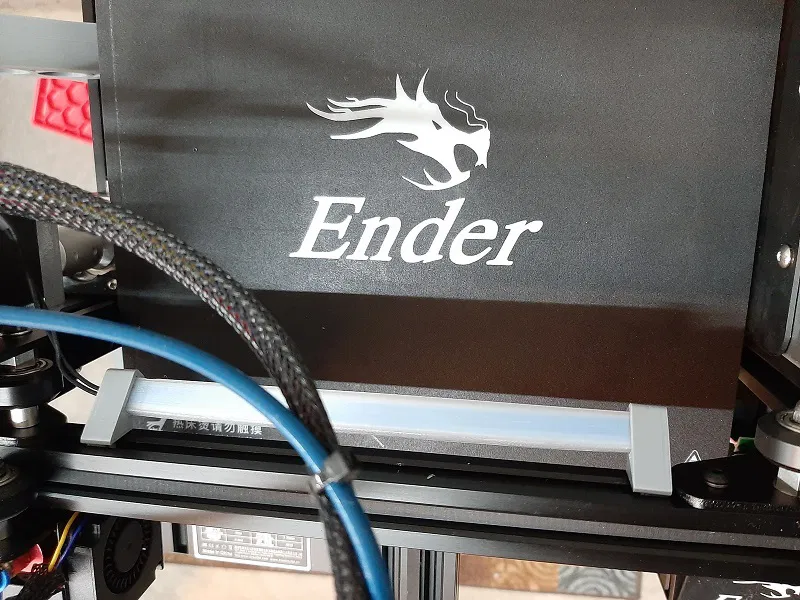

Như trong ảnh, mình đã in các kẹp góc 45 độ (A và B) và chỗ gắn dải LED "kín" gắn ở mặt sau trục X.

Dải LED 24V mình dùng là của hãng "JOYLIT" trên Amazon, loại "Daylight" (nhiệt độ màu ban ngày). Tìm trên Amazon với mã: B08MX6JKYQ Dải LED này không cần bộ điều chỉnh điện áp và có mật độ LED cao cho ánh sáng rất sáng. Dải có thể cắt mỗi 50mm, nên 3 đoạn/150mm là vừa đẹp cho mặt sau trục X.

Cài Đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

0.16

Infill:

20

Filament: Duramic,Novamaker PLA+,PETG Gray,Clear

Ghi chú:

Mình in các kẹp xoay vào thanh nhôm bằng Duramic PLA+ Gray và chỗ gắn dải LED "kín" bằng Novamaker PETG clear.

Category: Phụ kiện máy in 3D
