Cảm biến nhiệt độ Esp8266 (Esp01s) chính xác với ds18b20 [Tasmota/EspHome]

Sau nhiều lần thử nghiệm đặt cảm biến và bộ xử lý Esp trong cùng một hộp, tôi nhận ra rằng ngay cả khi có nhiều vách ngăn giữa chúng, nhiệt từ bộ điều chỉnh điện áp vẫn làm cảm biến đọc cao hơn 0,5 đến 2 °C so với cảm biến đặt ngoài trời.

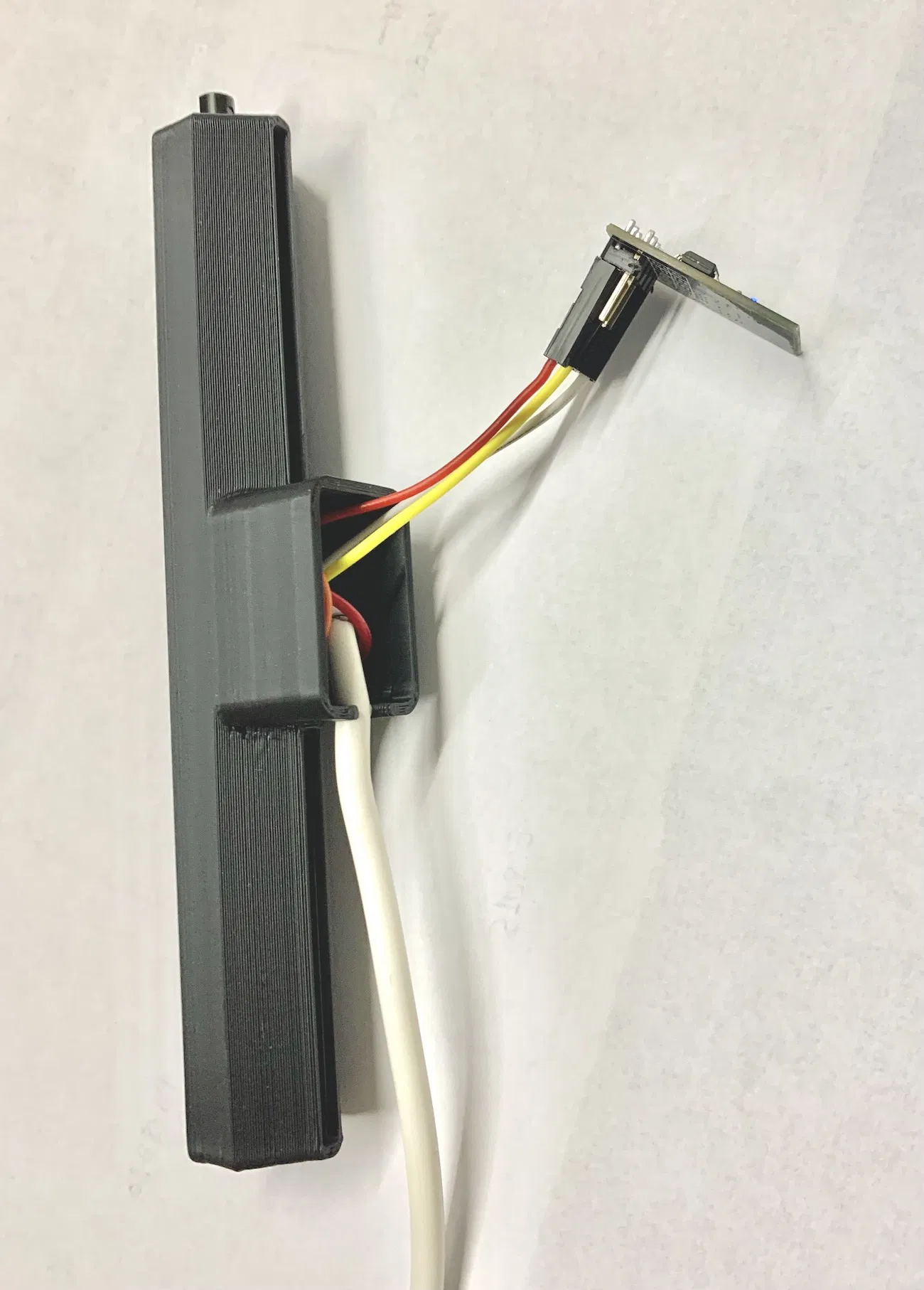

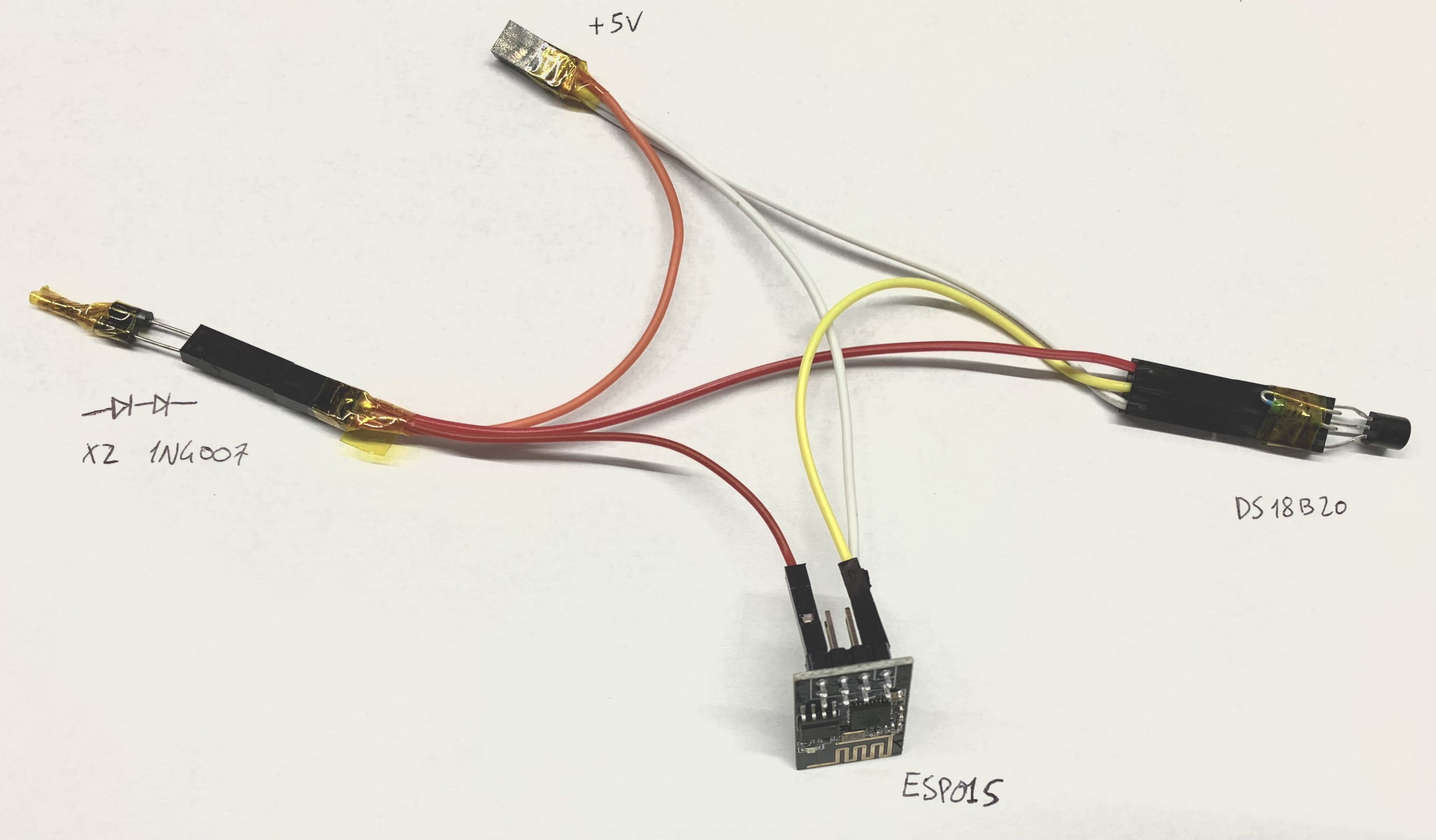

Vì vậy, tôi đã nghĩ ra thiết kế này, tôi đặt bộ điều chỉnh điện áp (Trong trường hợp của tôi, tôi đã sử dụng 2 diode silicon để chuyển đổi 5v thành 3.7v vì tôi không có bộ điều chỉnh nào) càng xa cảm biến càng tốt để sự can nhiễu chỉ dưới 0,2°C. Vâng, nó trông hơi buồn cười.

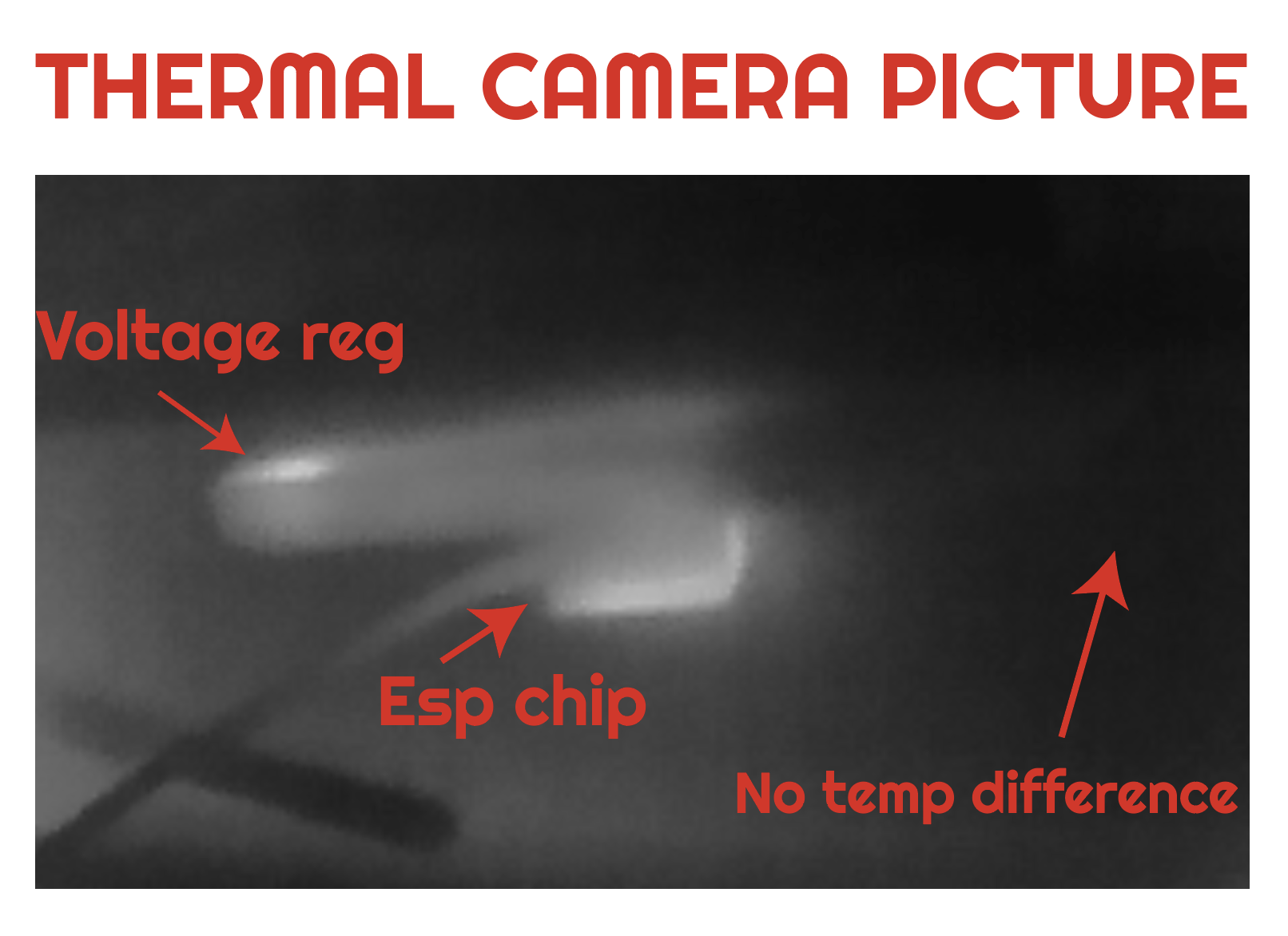

Tôi cung cấp ảnh chụp bằng camera nhiệt, nơi bạn có thể thấy rõ ràng cảm biến gần như vô hình so với các thành phần khác, nơi bạn có thể thấy rõ nhiệt.

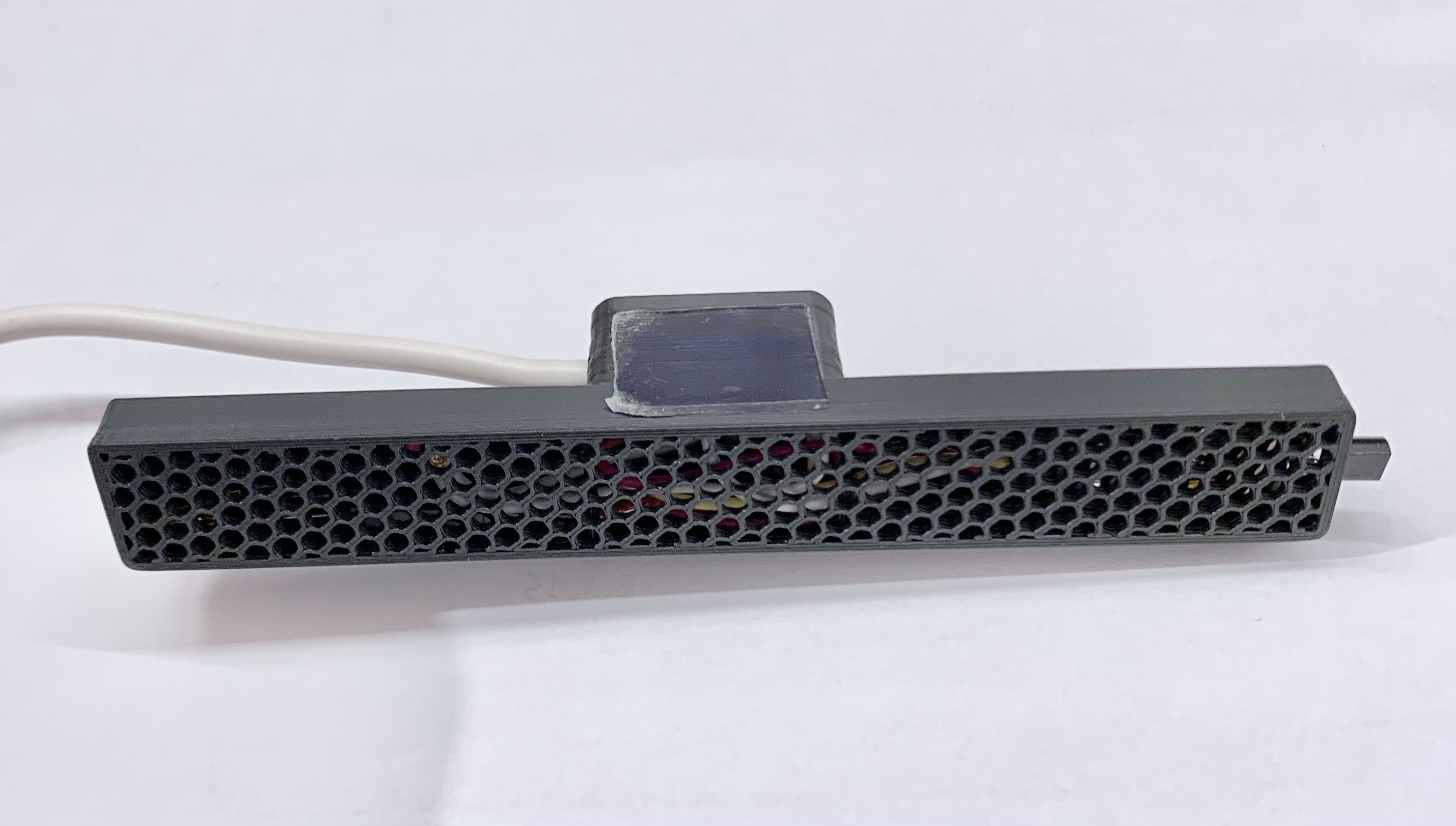

Không có lớp đáy, 20% mật độ. Tôi sử dụng Tasmota để kết nối qua MQTT với máy ảo Home Assistant OS của mình.
