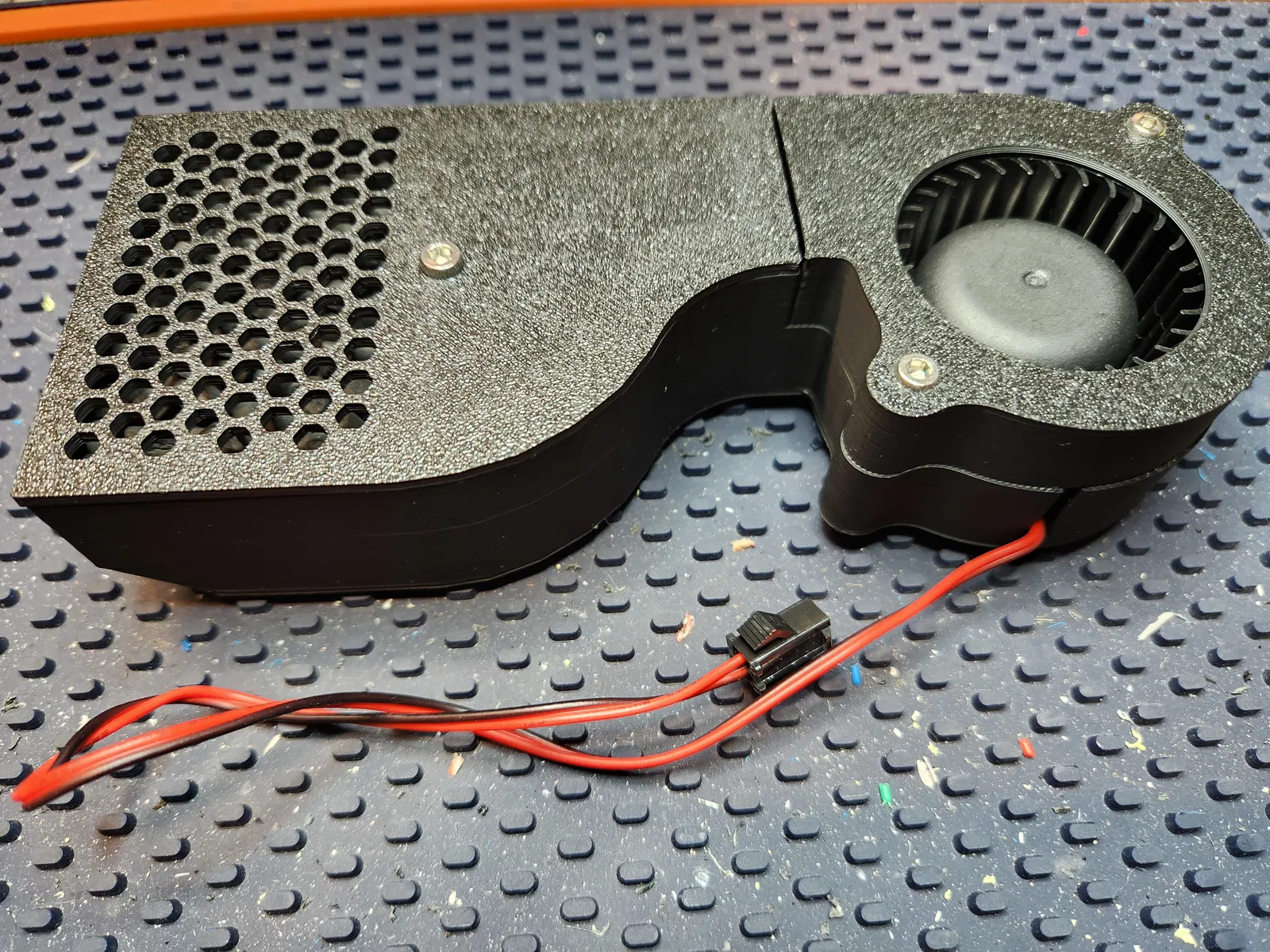

Hộp Viên Carbon và Quạt 6028

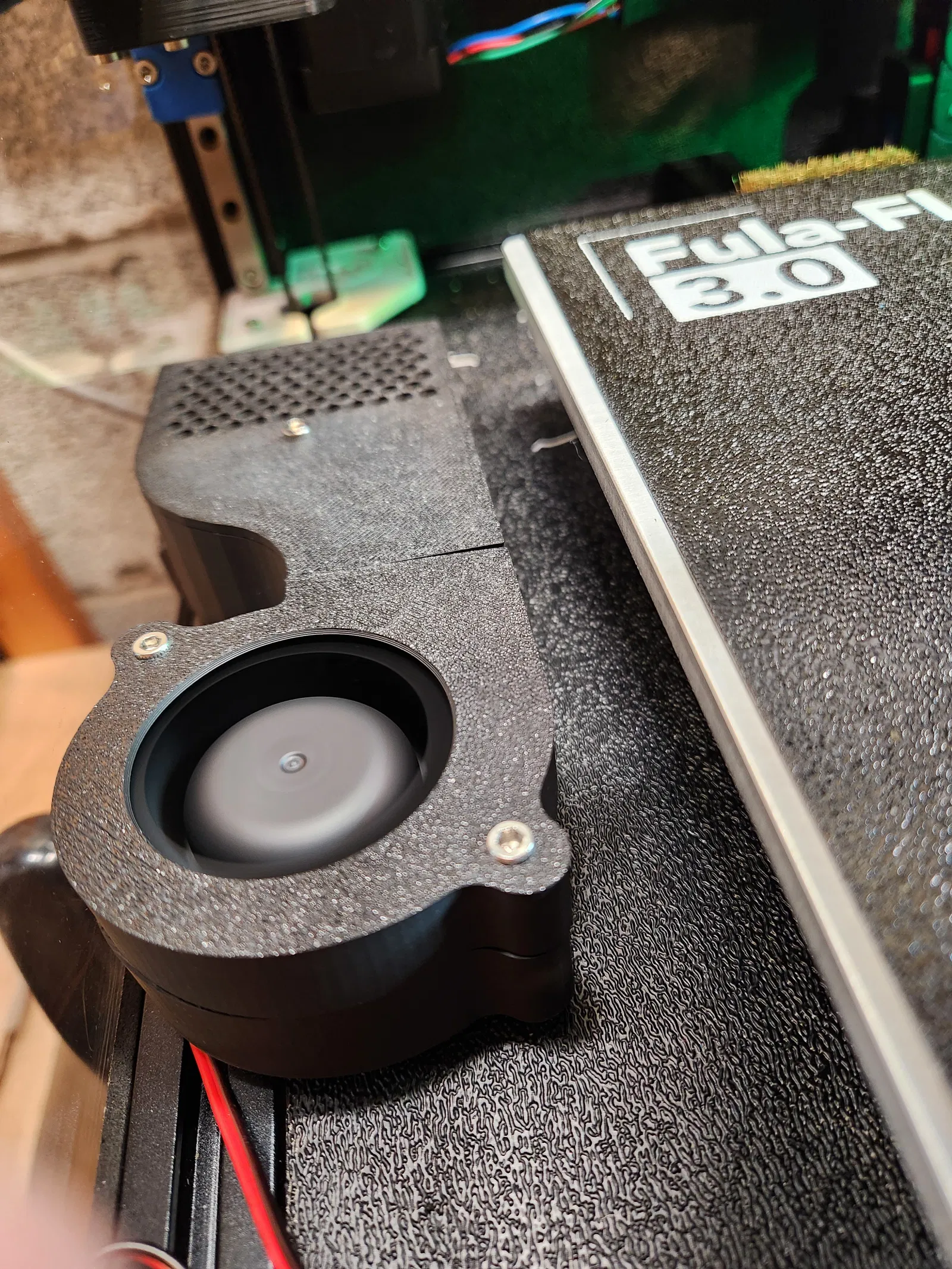

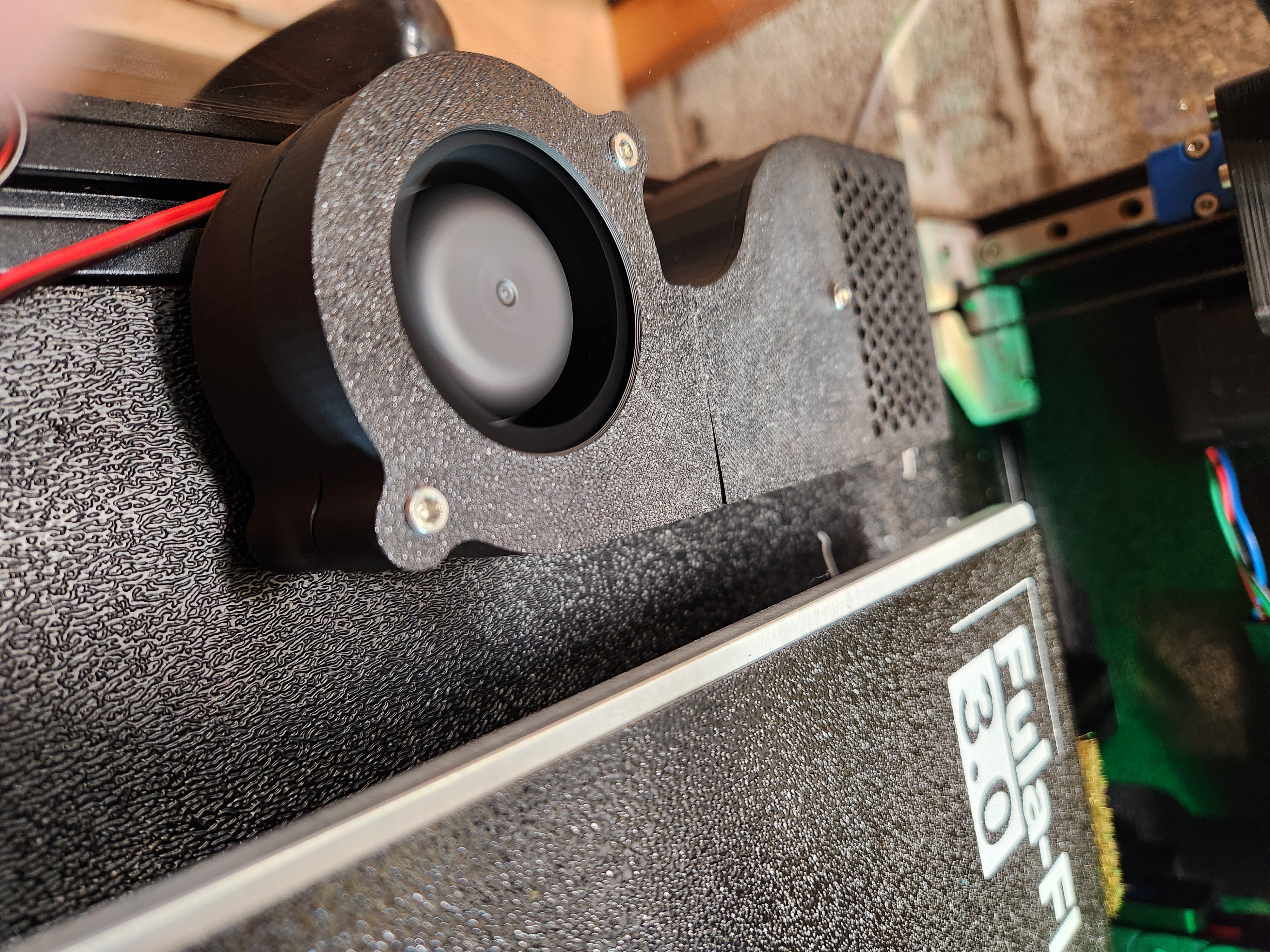

Thiết kế để gắn quạt thổi kích thước 60x60x28mm nhằm lưu thông không khí bên trong máy Voron v2.4 của bạn qua các viên carbon.

Nên dùng ABS hoặc ABS+ để in, đặt theo chiều thẳng đứng, khuyến nghị đổ đầy 40%+ với họa tiết tam giác.

Quạt thổi 6028 có thể mua trên Aliexpress, https://www.aliexpress.us/item/3256804540555172.html

Lắp ráp:

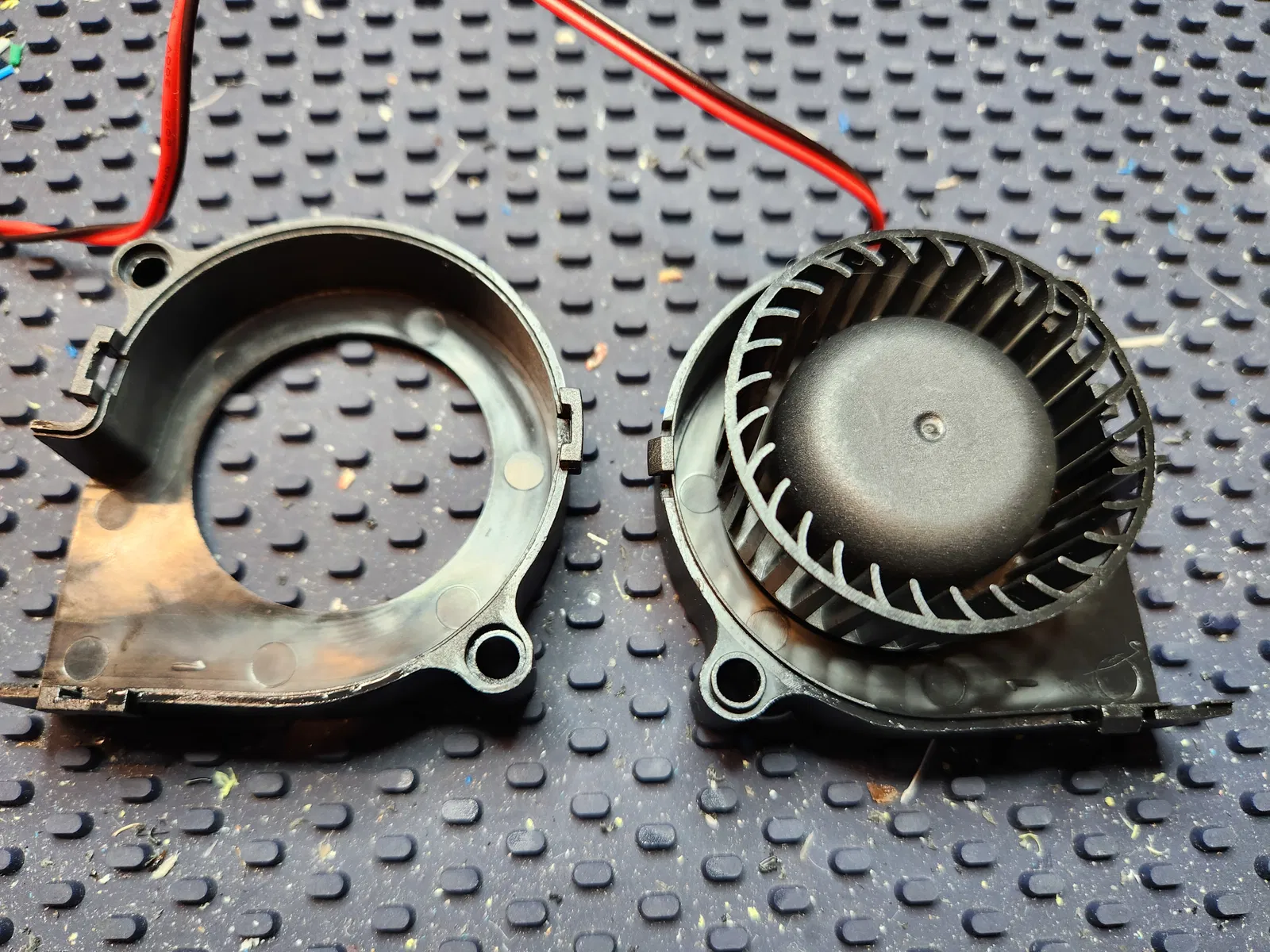

1. Tháo nửa trên của quạt thổi 6028, nó sẽ gãy ra.

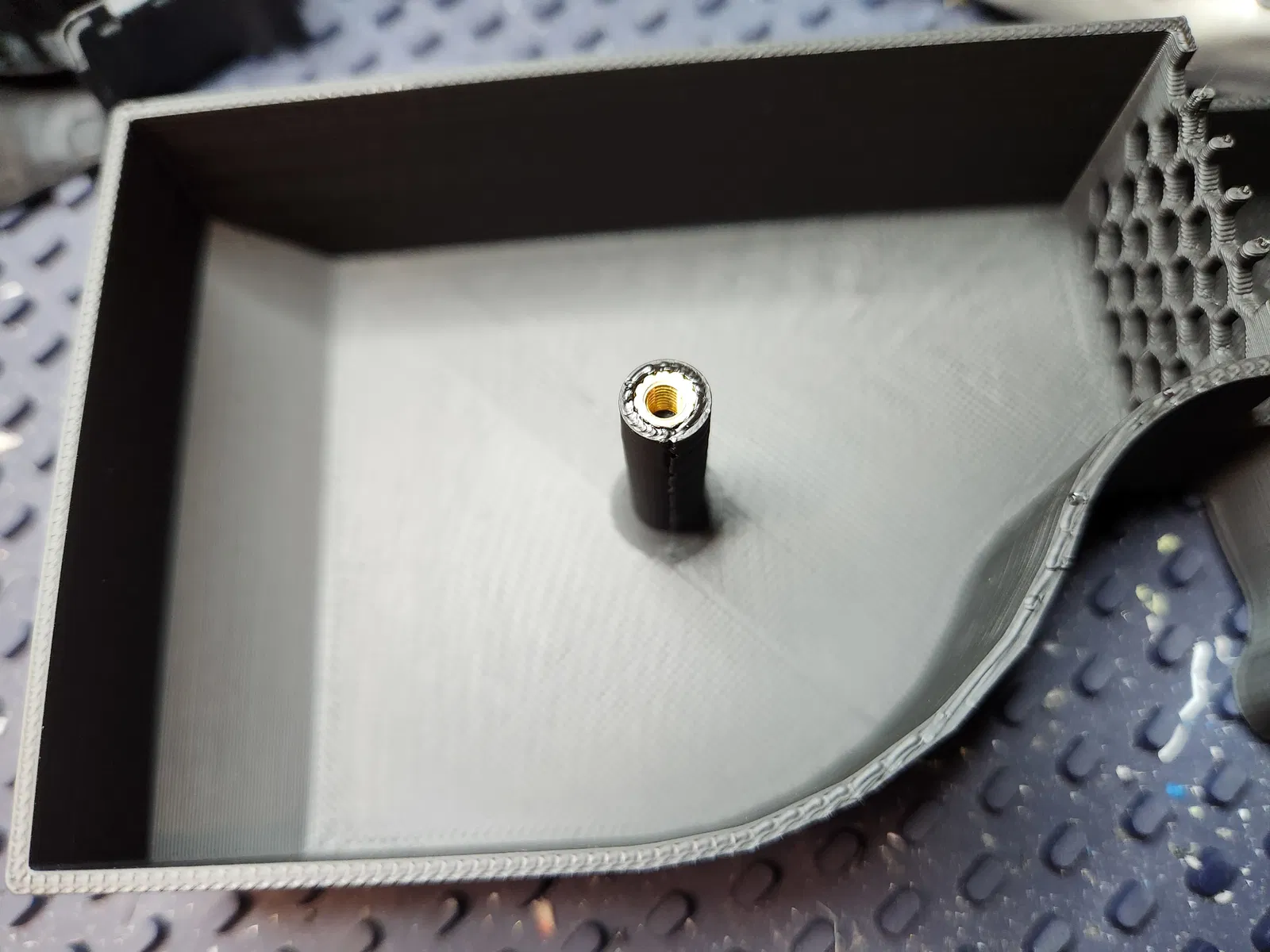

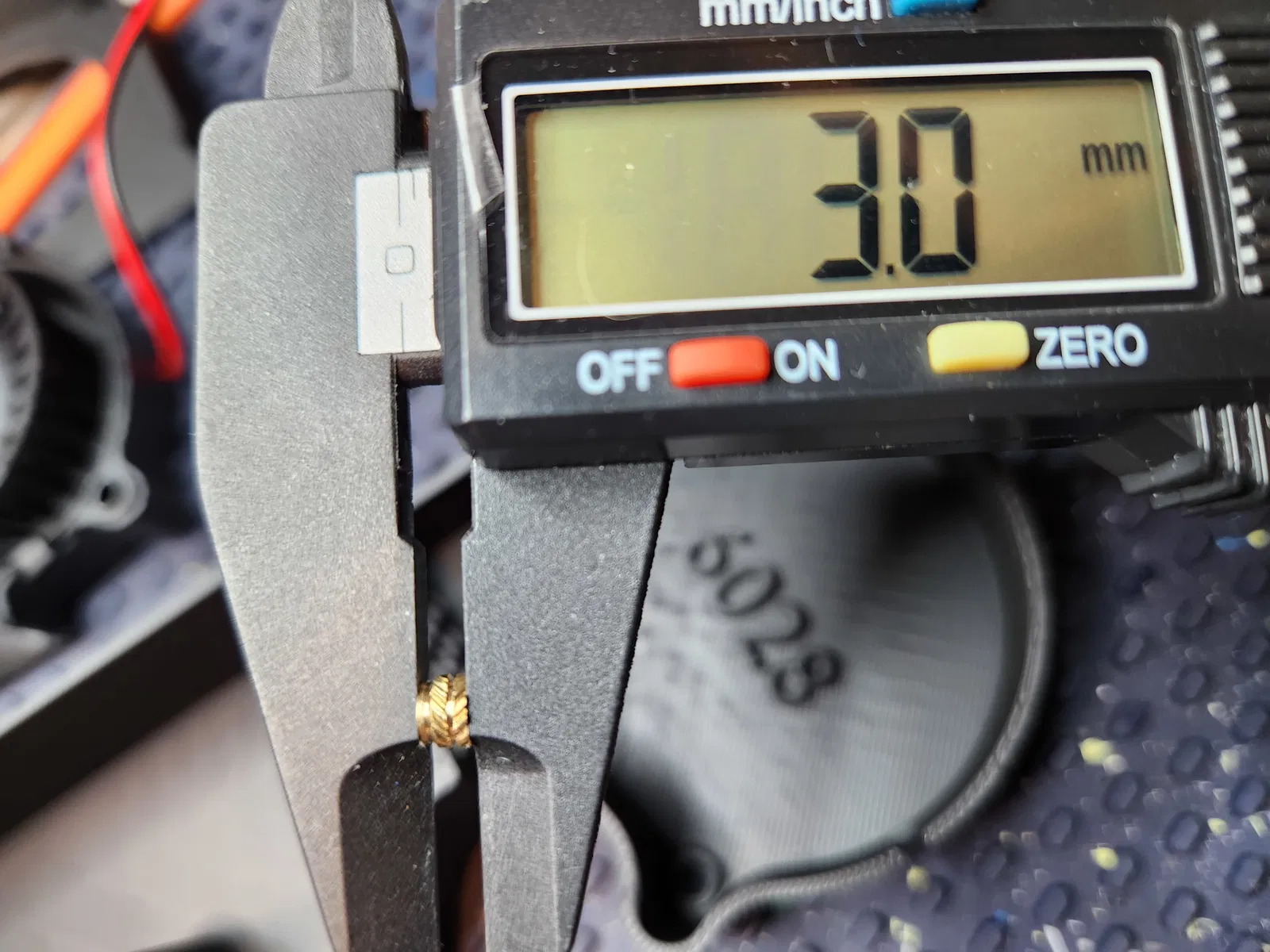

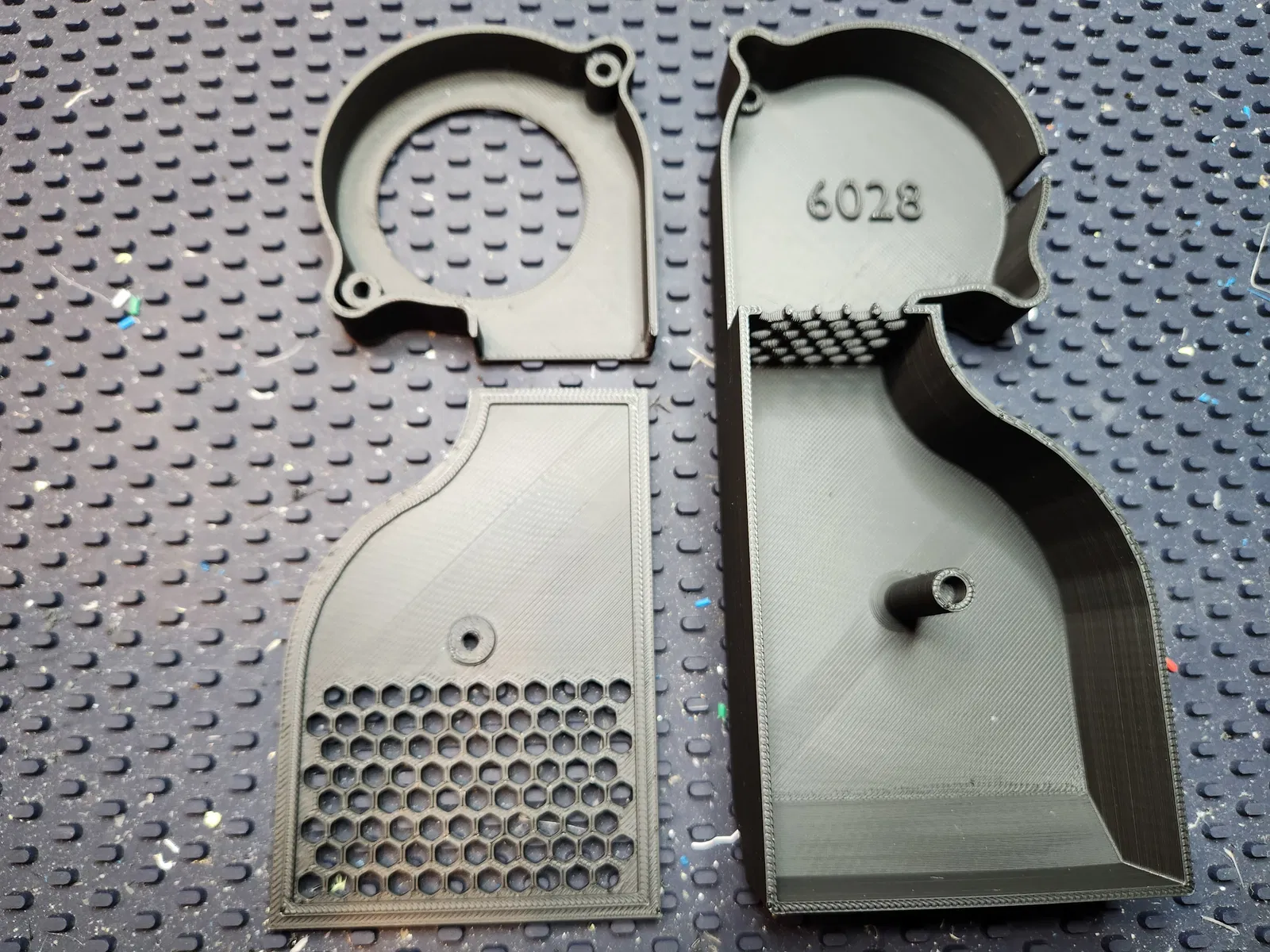

2. Lắp 3 vít M3 vào hộp, 2 vít 3mm cho quạt, 1 vít 4-5mm cho nắp.

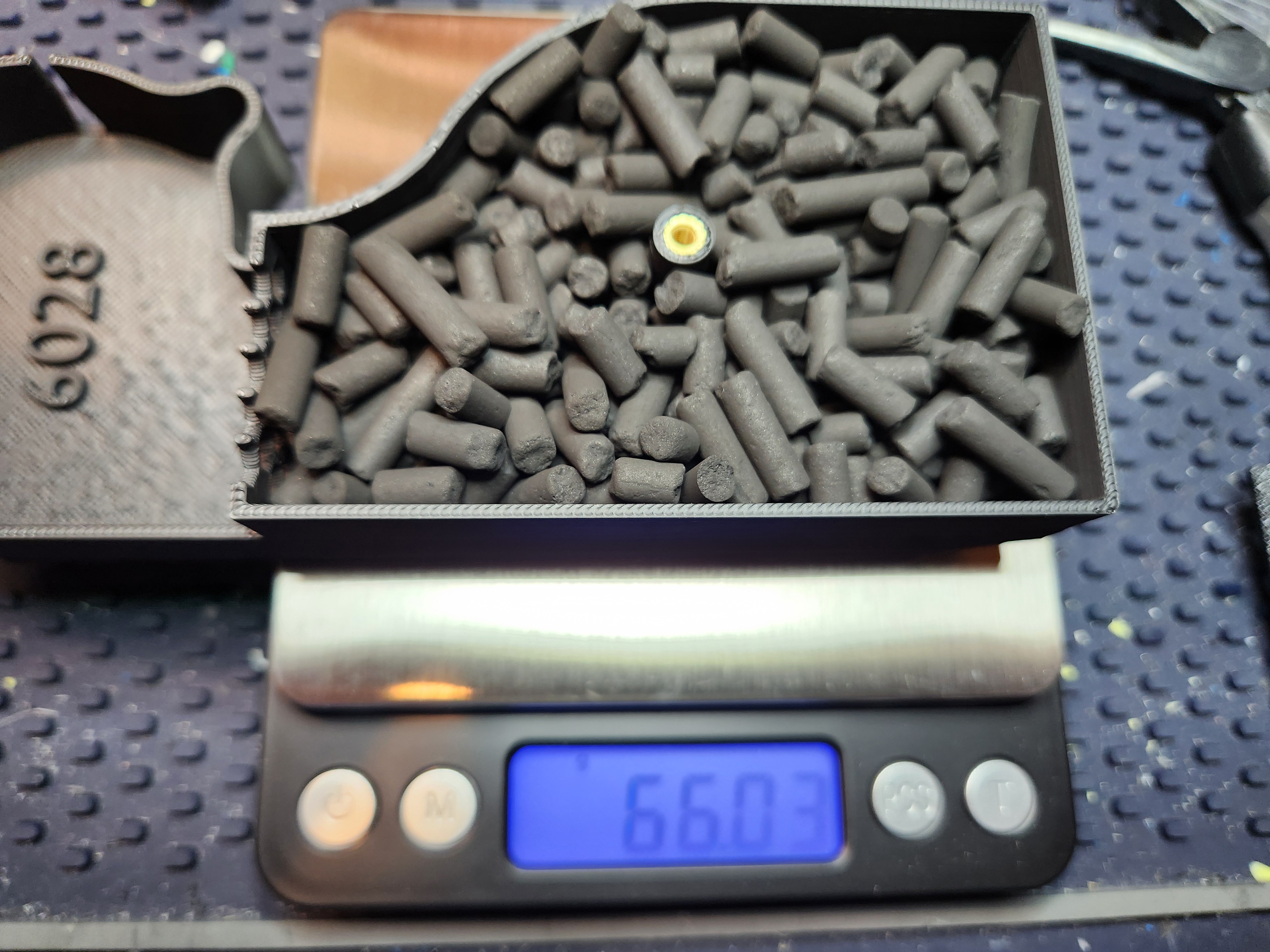

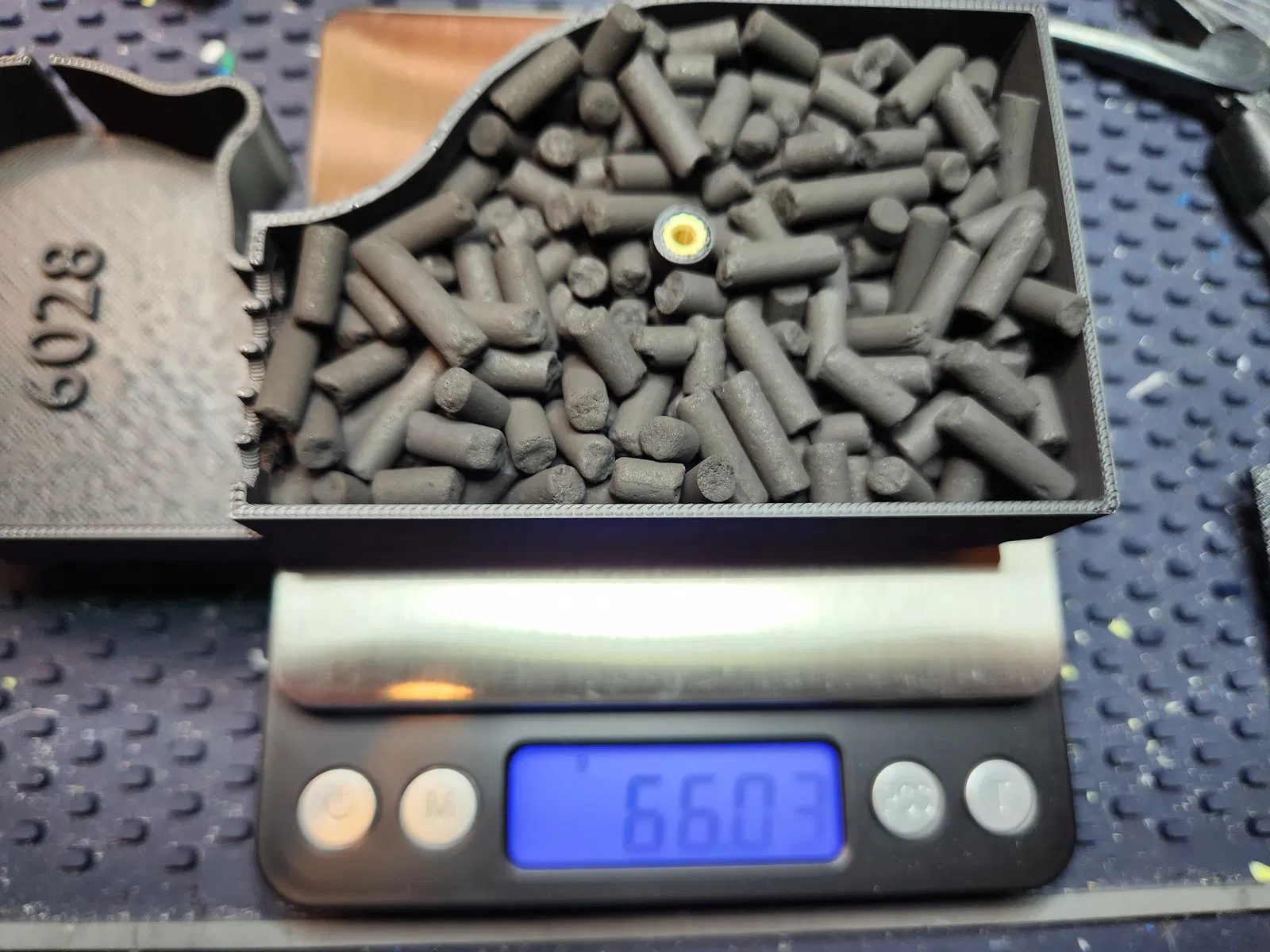

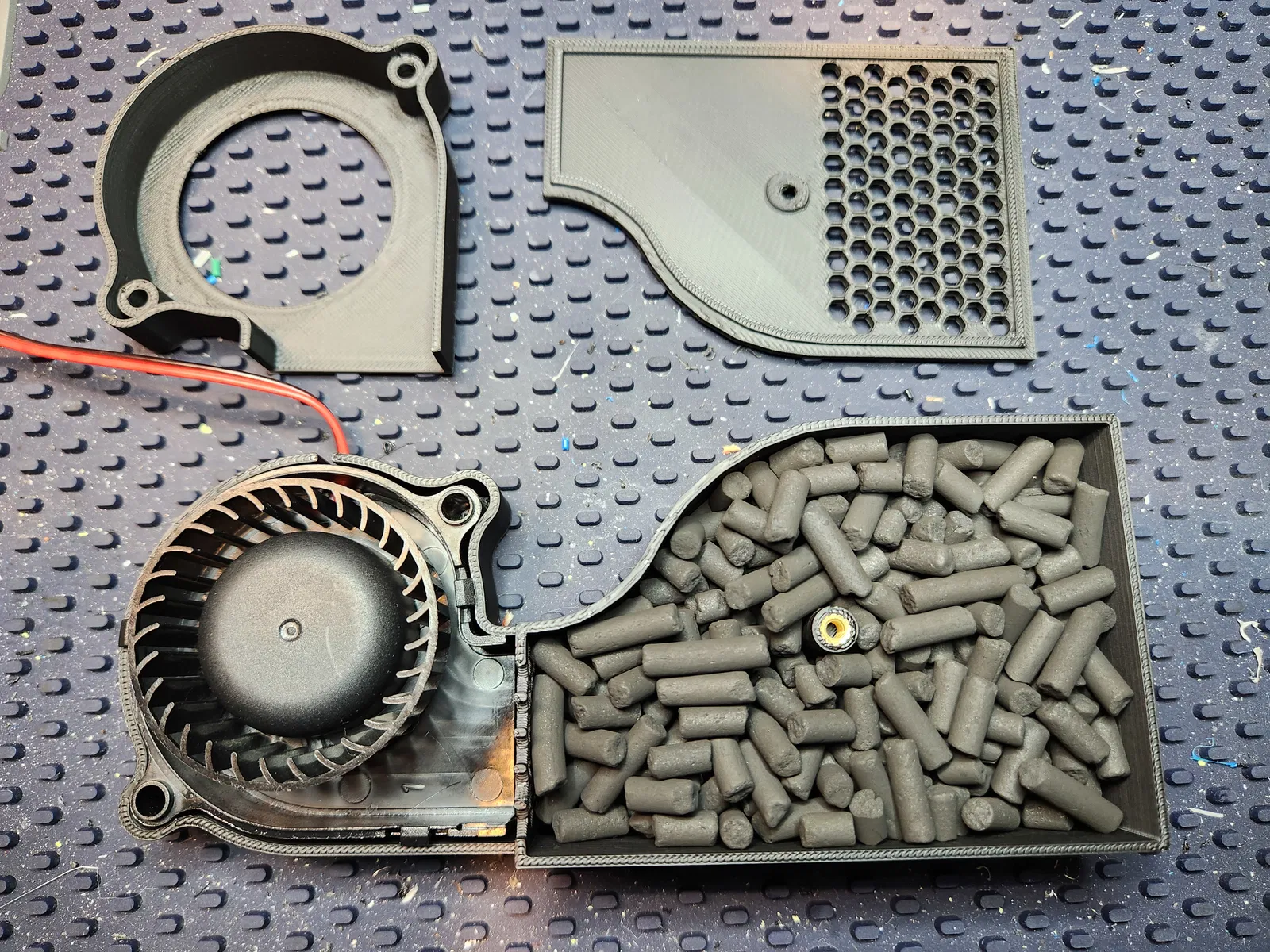

3. Cho tối đa 2.3 oz (66 gram) viên carbon.
4. Cố định quạt bằng 2 bu lông M3 dài 28-30mm.

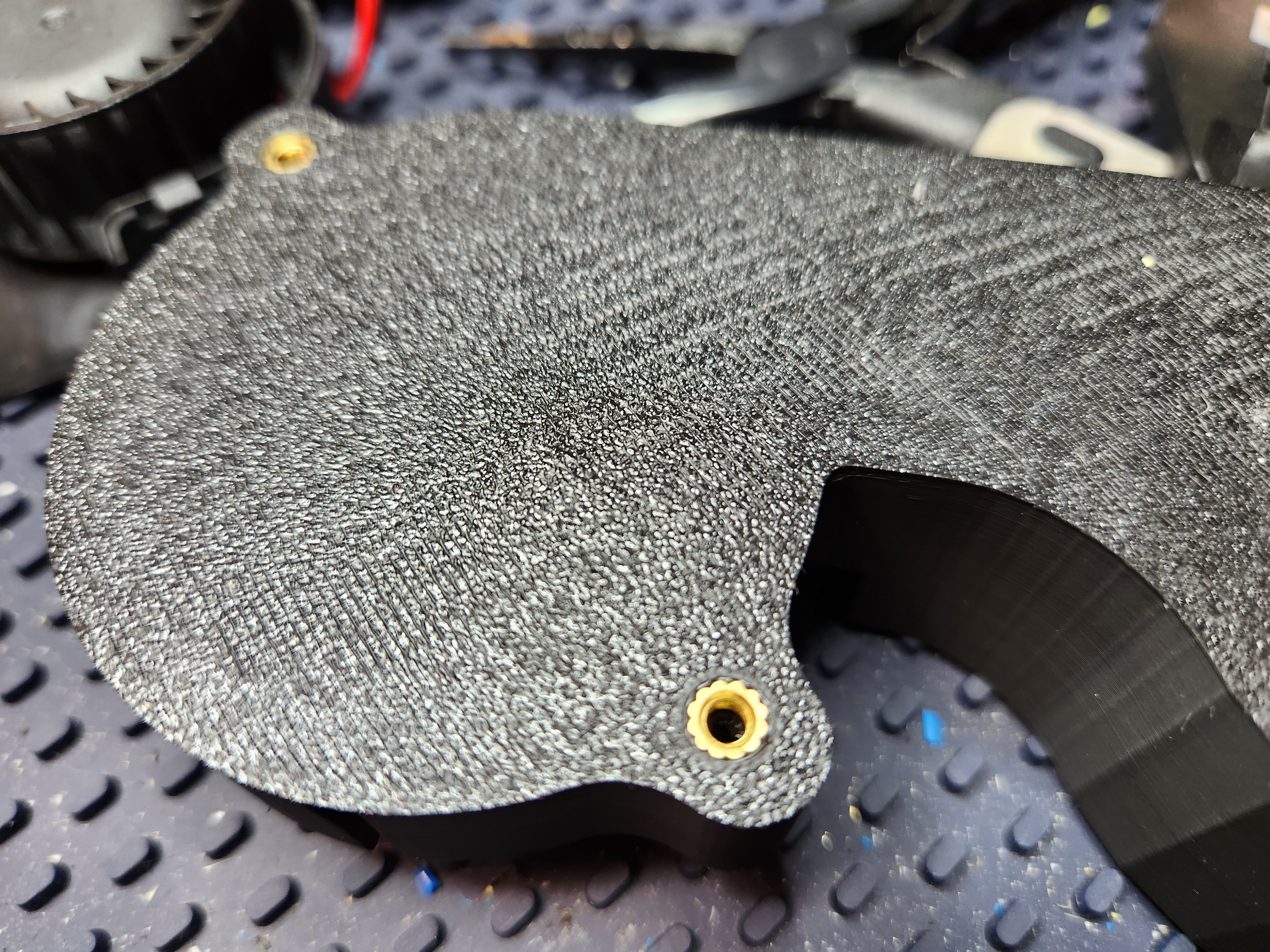

5. Cố định nắp bằng 1 bu lông M3 dài 6-8mm.
