Kẹp Fractal Flexure - V6

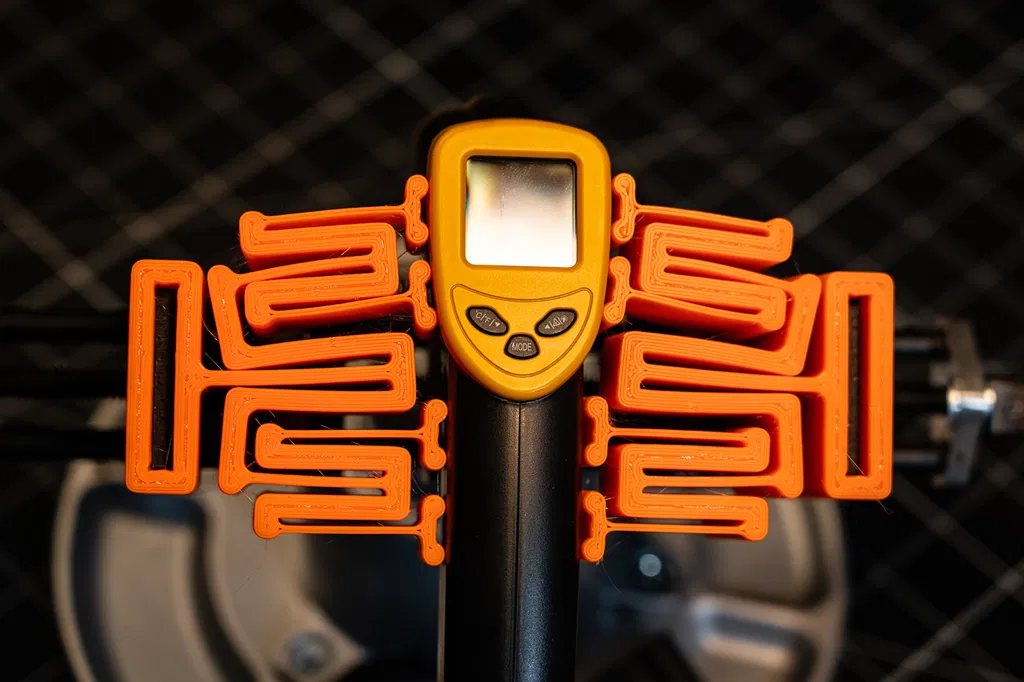

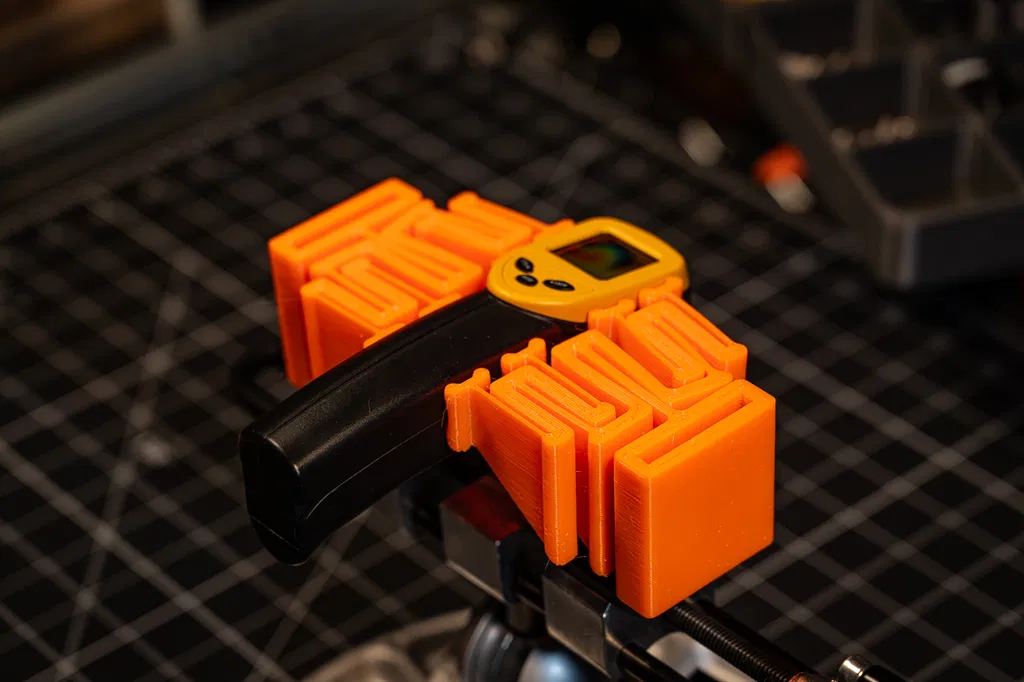

Phiên bản này là một biến thể của fractal vise sử dụng các khớp nối flexure thay cho bạc đạn cho các chuyển động xoay.

Tôi có một bài viết chi tiết về các phiên bản khác nhau ở đây, và các mô hình cho phiên bản này và V5 có sẵn trên OnShape tại đây.

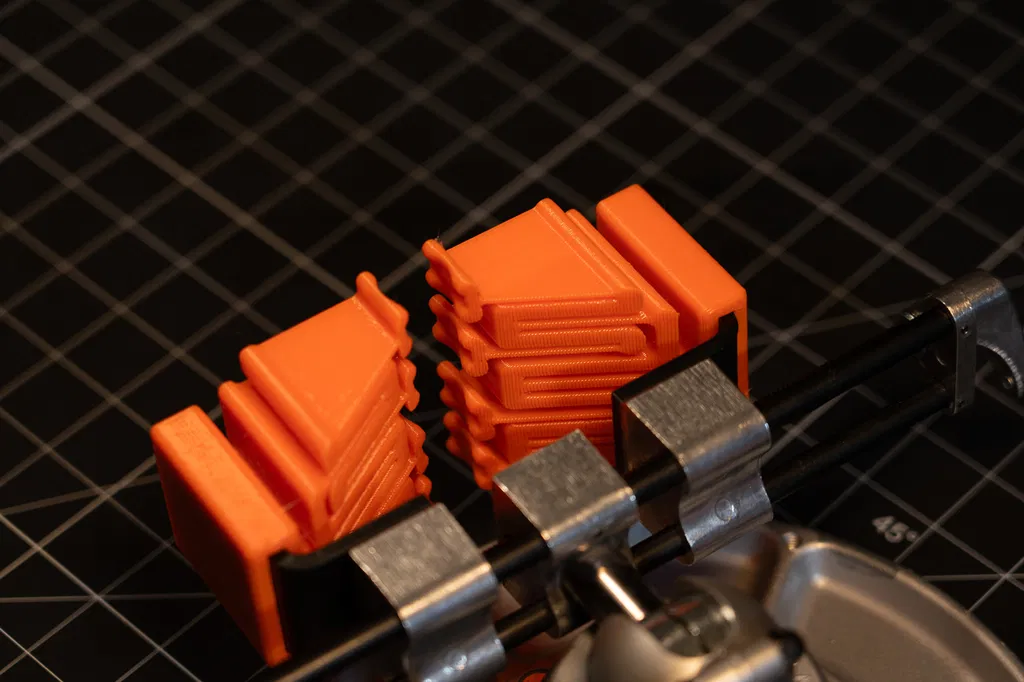

Phiên bản lần này về cơ bản là được làm chắc chắn hơn một chút so với V5. Tôi đã làm dày phần hàm kẹp (hàm kẹp của V5 cố tình làm mỏng hơn mong muốn để tăng tốc độ lặp lại), và cũng làm dày các khớp nối flexure bậc 2 và bậc 3, tính cả các khớp nối flexure của hàm kẹp là lớp 1.

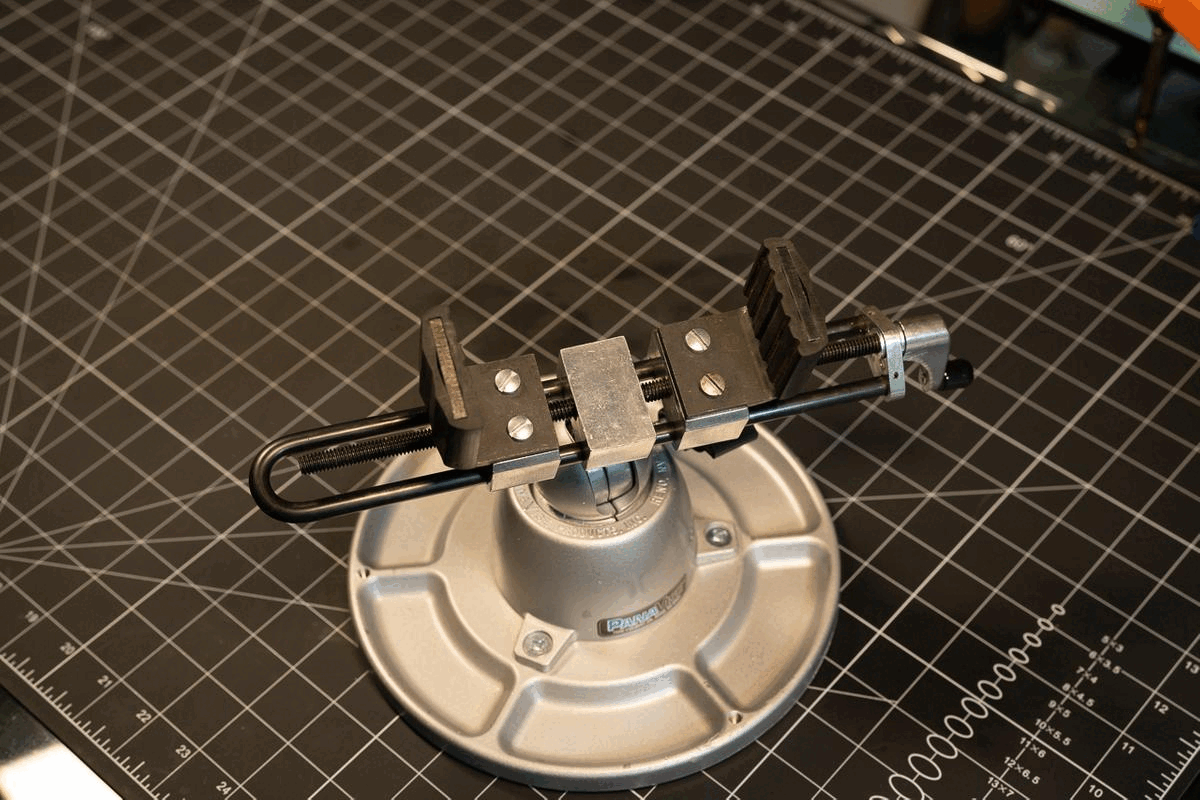

Tôi cũng đã làm dày đáng kể độ dày ngoài mặt phẳng khi nó tiến gần hơn đến hàm kẹp. Mục đích chính là để tăng độ cứng xoắn tổng thể cũng như cho phép các hàm kẹp tì vào khung Panavise thay vì "nổi".
