Kính ngắm Nerf Vortex được thiết kế lại với giá đỡ Picatinny

Đây là một số phiên bản remix của ống ngắm tuyệt đẹp được thiết kế bởi Ernpao và lấy cảm hứng từ ống ngắm Nerf Vortex huyền thoại.

Sự sửa đổi chính là việc thêm một giá đỡ Picatinny, nhưng khi tôi sử dụng nó một thời gian, tôi có cảm giác mạnh mẽ muốn thêm một số điểm ngắm và tôi đã làm như vậy. Các lỗ trên điểm ngắm được thiết kế để vừa với dây filament 1.75mm nếu bạn muốn sử dụng sợi quang, nhưng hãy nhớ rằng thiết kế này không tối ưu cho việc đó.

Để gắn nó vào ray, bạn sẽ cần một vít M3x25 và một đai ốc m3.

Để in nó, bạn cần sử dụng giá đỡ từ bề mặt in cho mỗi lần in, không may, ngoại trừ “móc Picatinny”, bạn muốn in nó với mặt trên dày hướng xuống. Đối với “thân chính”, hãy in nó với mặt trước hướng xuống, và tôi thích sử dụng giá đỡ hữu cơ trong trường hợp này vì nó có hình dạng khá phức tạp, nhưng đối với phần còn lại, tôi khuyên bạn nên sử dụng giá đỡ lưới tiêu chuẩn. Các sọc được in với mặt trên hướng lên bề mặt in, điều này gây ra một số chất lượng bề mặt kém ở các sườn bên, nhưng tôi không thể tìm ra cách tốt hơn, có thể nếu bạn có máy in resin, bạn có thể thử với điều đó. Phần “trước và trên” được in với mặt trước hướng xuống và, nếu máy in của bạn có chất lượng cầu nối tốt, bạn có thể tránh sử dụng giá đỡ ở mọi nơi. Đối với điểm nhấn “trước”, tôi khuyên bạn nên in nó với mặt sau hướng xuống với các giá đỡ thông thường từ bề mặt in. Đối với "các tấm bên", tôi đã in ngược lại với mặt phẳng nhỏ dưới lỗ hướng xuống, điều này giữ cho bề mặt hỗ trợ hướng xuống khi ống ngắm được lắp ráp.

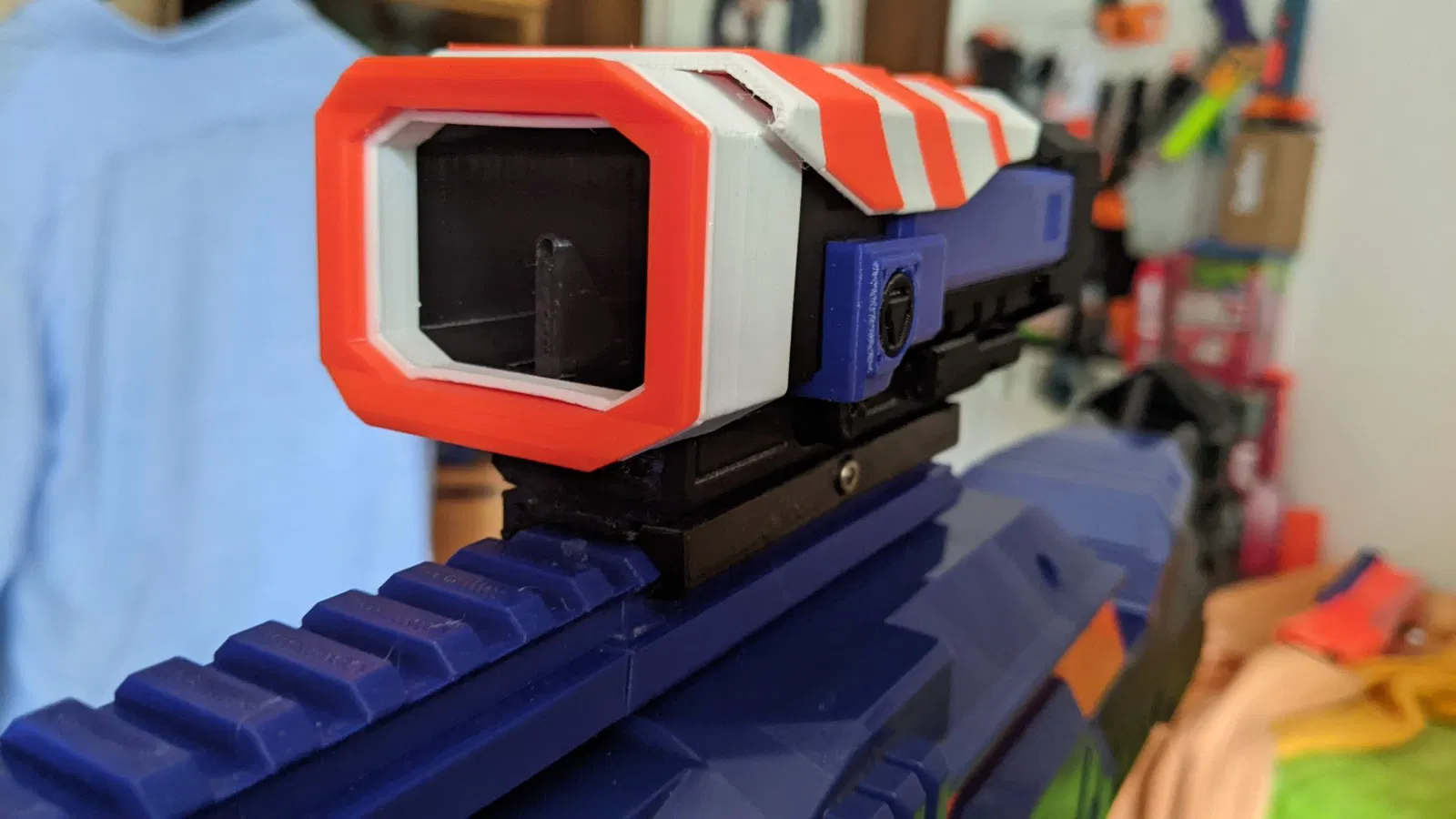

Bộ ray picatinny trong bức ảnh là này
