Jig Chốt Kệ (Shelf Pin Jig)

Dụng cụ này được thiết kế để sử dụng với mũi khoan tự định tâm (Vix) 5 mm, rất lý tưởng để khoan lỗ chốt kệ hoặc bản lề một cách nhất quán và chính xác. Jig này hỗ trợ cả việc căn chỉnh dựa trên cạnh và định vị bên trong, làm cho nó đủ linh hoạt cho các thiết lập tủ và đồ nội thất khác nhau. Đối với các bộ phận dài hơn, jig có thể được định vị lại bằng cách căn chỉnh vào các lỗ đã khoan trước đó, cho phép kéo dài chính xác dọc theo bộ phận công tác.

Điểm nổi bật

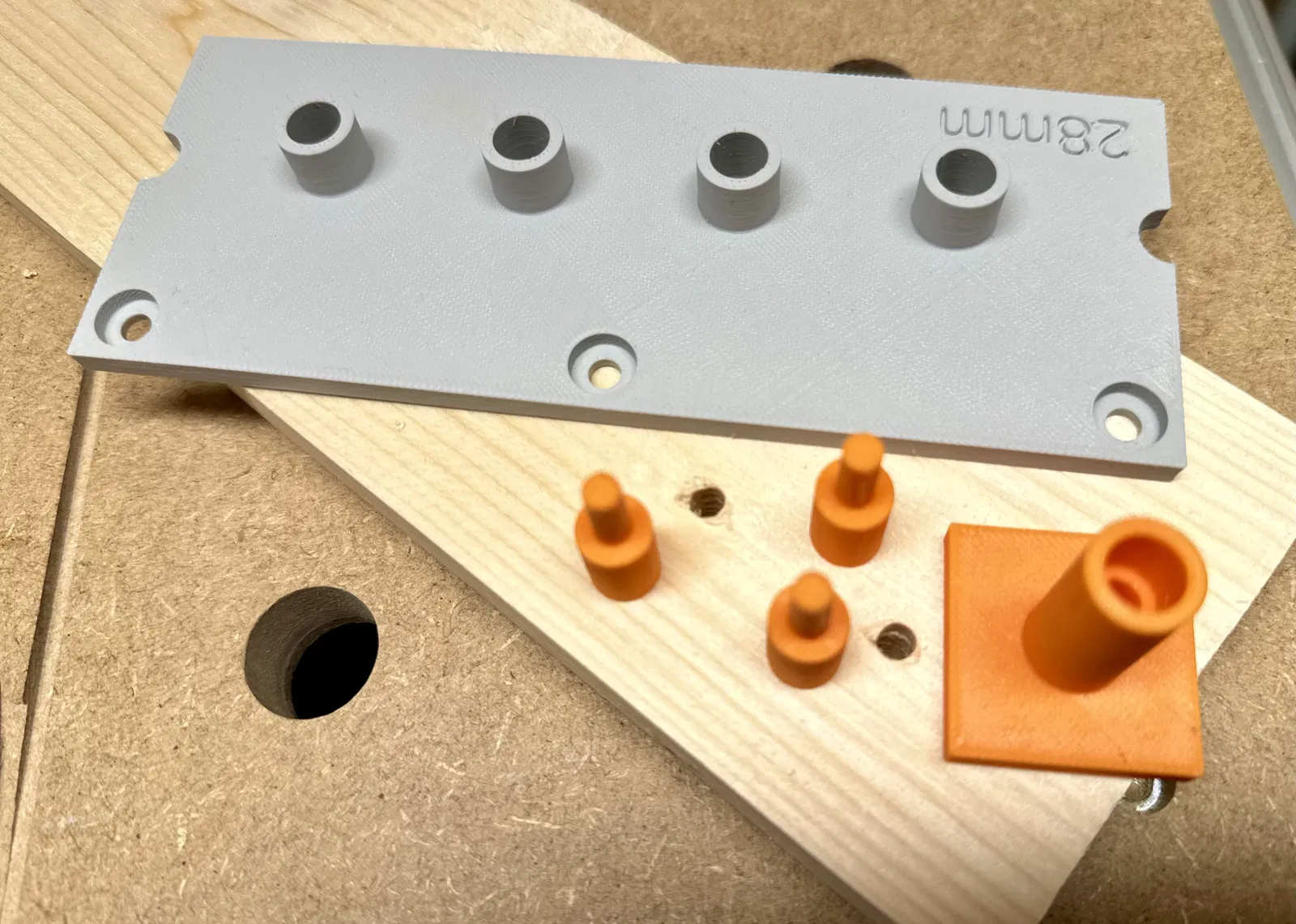

• Có các biến thể khoảng cách 28 mm và 37 mm để phù hợp với các tiêu chuẩn xây dựng khác nhau
• Tương thích với các mũi khoan Vix 5 mm, bao gồm cả những mũi có ống lót ngoài 8 mm như Festool ZB HS D5

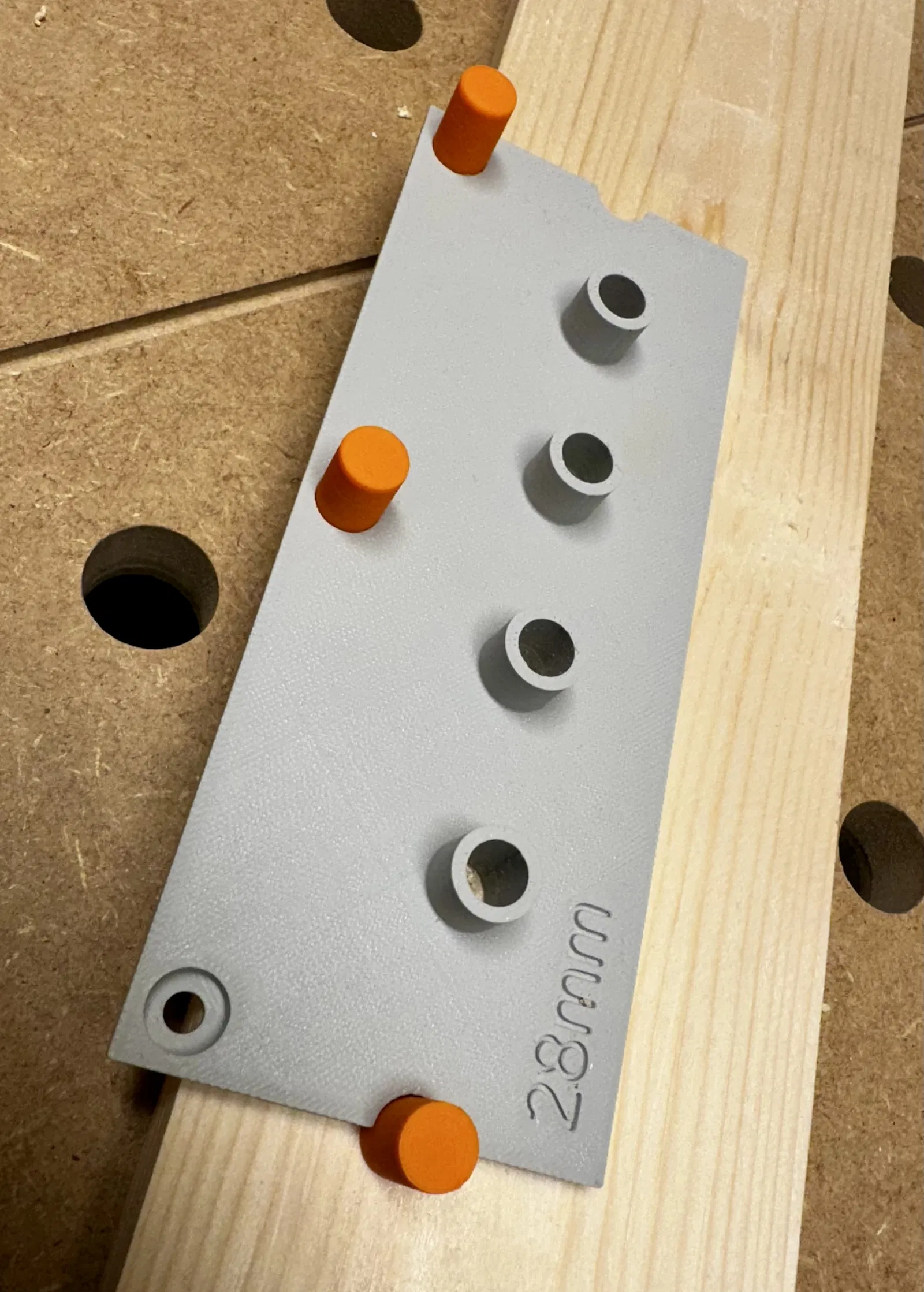

• Có thể được căn chỉnh với cạnh của bộ phận công tác bằng cách sử dụng các chốt đi kèm hoặc đặt sát vào mặt sau để căn chỉnh bên trong
• Hỗ trợ định vị lại lũy tiến bằng cách căn chỉnh với các lỗ đã khoan trước đó

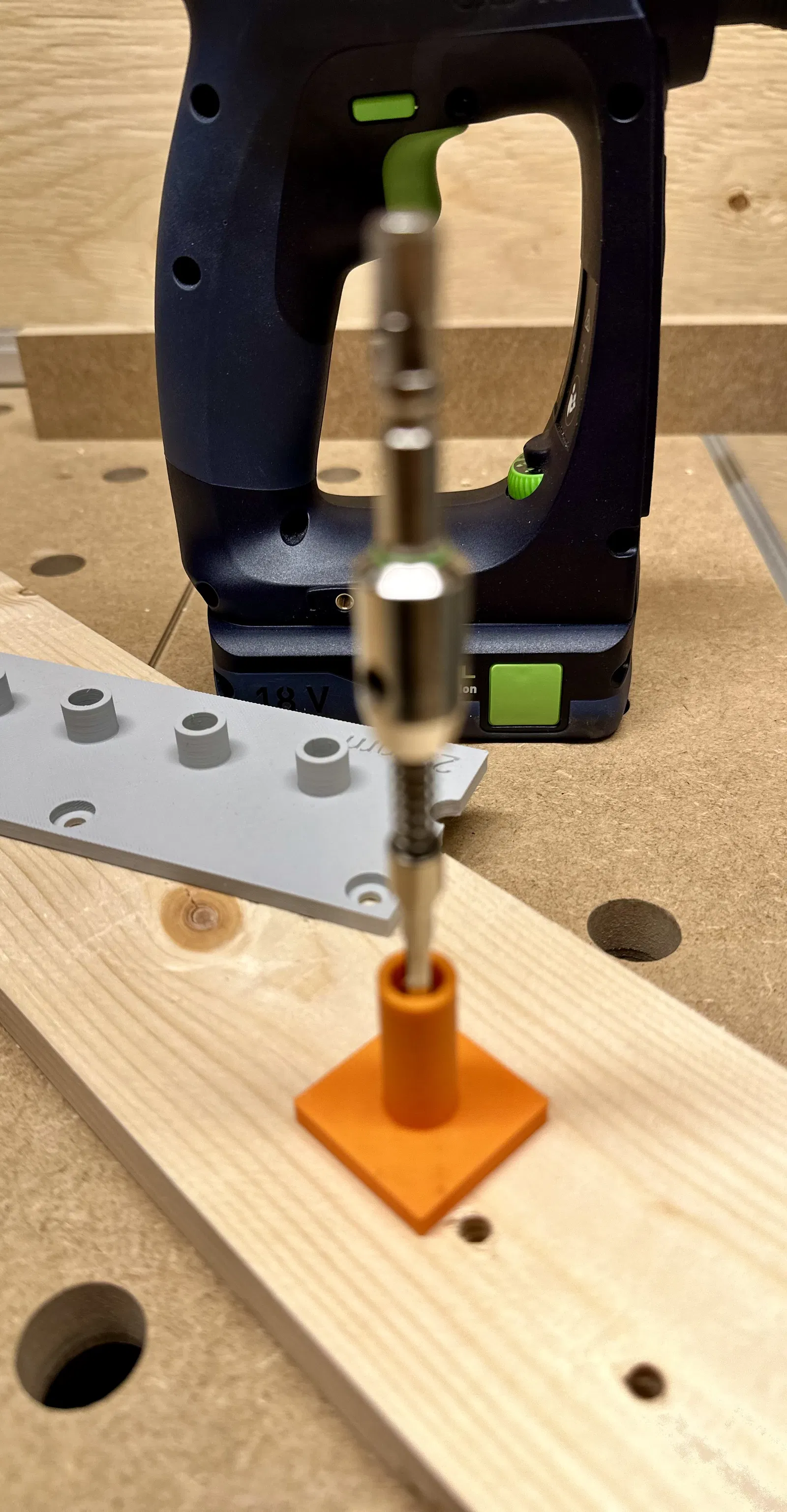

• Bao gồm hướng dẫn độ sâu được tối ưu hóa cho các lỗ 11 mm — phù hợp cho chốt tiêu chuẩn hoặc phụ kiện vít bản lề
• Có thể tùy chỉnh thông qua MakerWorld hoặc với tệp SCAD đi kèm bằng công cụ ưa thích của bạn

In & Hậu xử lý

Không yêu cầu các bước in đặc biệt, nhưng nên sử dụng độ đặc 50% để đảm bảo độ bền trong quá trình kẹp. PLA hoạt động tốt cho việc sử dụng không thường xuyên, mặc dù PETG hoặc ABS sẽ mang lại độ bền cao hơn theo thời gian. Sau khi in, hãy kiểm tra độ vừa vặn của các chốt — chúng nên vừa khít nhưng không quá chặt. Bạn có thể điều chỉnh nhẹ kích thước chốt nếu cần. Để có kết quả tốt nhất, hãy sử dụng bề mặt in nhẵn; đế có kết cấu có thể in dấu lên jig và truyền dấu sang dự án của bạn trong quá trình kẹp.

Nhật ký thay đổi

• v0 – Bản phát hành ban đầu
