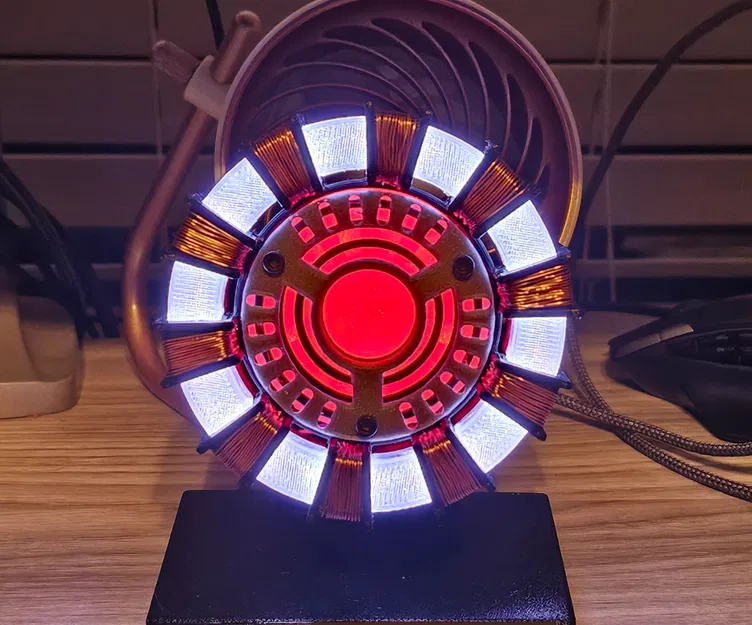

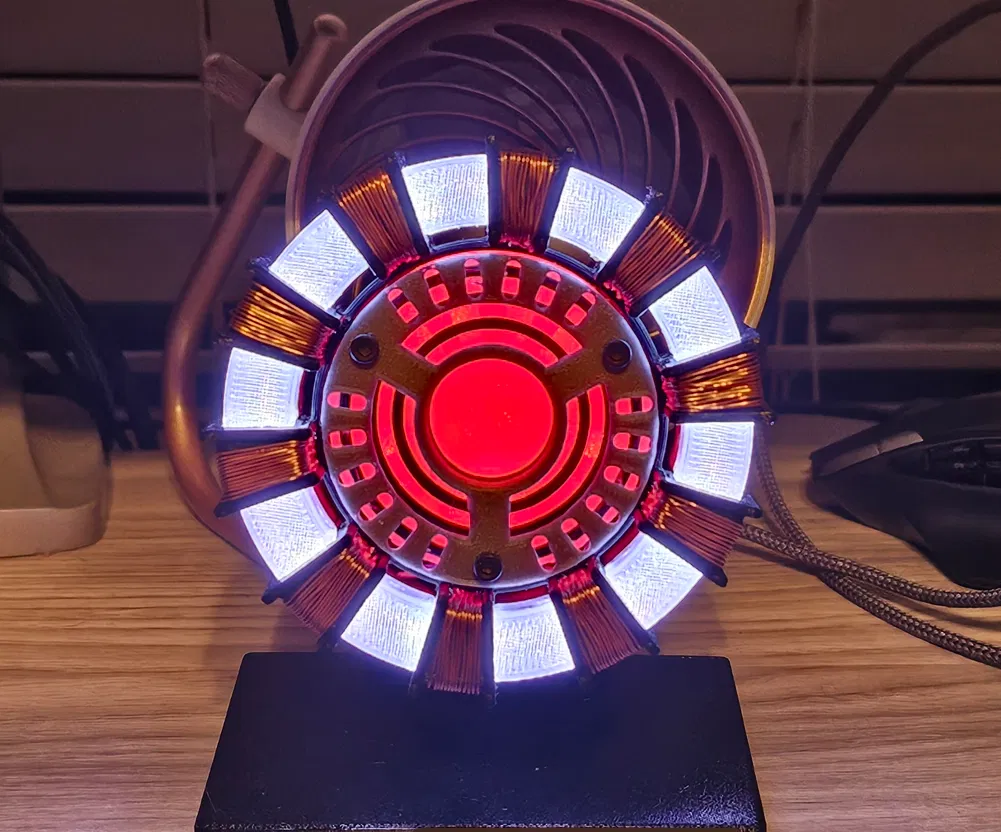

Lò phản ứng hồ quang có đế (Remix)

Tổng quan

Yêu cầu

Hàn sắt và khả năng hàn dây và linh kiện nhỏ Hiểu biết cơ bản về nền tảng ESP hoặc sẵn sàng học hỏi từ YouTube Hiểu biết cơ bản về đấu dây đèn LED và sử dụng công tắc.

In từ mẫu gốc

LƯU Ý - Tôi đã bao gồm các tệp mẫu gốc trong bản phối lại này để tiện cho bạn. Mọi thứ cần thiết để xây dựng bản phối lại này đều có trong phần tệp, vì vậy bạn không cần phải chuyển đổi giữa các trang.

01_-_Crystal_Ring.stl 04_-_Upper_grid.stl 05_-_Lower_Grid_and_caps.stl 05_-_B_-_My_Caps.stl

05_-_B_-_My_Caps.stl sẽ được gắn vào mặt sau của mẫu phối lại này để cho phép các nắp che xung quanh để quấn dây.

Hướng dẫn in

Hướng đặt bộ phận

Tôi đã không dành thời gian để đặt các bộ phận đúng cách khi in. Vui lòng đảm bảo bạn định hướng chúng đúng cách khi in.

In với 100% vật liệu độn

01_-_Crystal_Ring.stl Arc_Center_Front Arc_Center_Rear

In với giá đỡ

Arc_LED_Ring 05_-_B_-_My_Caps.stl 05_-_Lower_Grid_and_caps.stl Arc_Center_Front.stl - Tôi đã in giá đỡ ở bên trong để giữ cho mặt trước sạch sẽ nhất có thể.

Mọi thứ khác...

Mọi thứ khác thực sự tùy thuộc vào bạn. Tuy nhiên, tôi gần như luôn mặc định sử dụng ba lớp viền để tăng thêm độ bền.

Phần cứng, Điện tử và Phần mềm

Dây đồng: https://www.amazon.com/gp/product/B0BLTPQ3CX/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

3x ốc M3x20mm: https://www.amazon.com/uxcell-M3x20mm-Button-Socket-Screw/dp/B01C3KUW4I/ref=sr_1_3?crid=204Y7R3XKSTZT&keywords=m3x20mm+screws&qid=1705183055&s=industrial&sprefix=m3x20%2Cindustrial%2C239&sr=1-3

1x M3x55: https://www.amazon.com/XunLiu-Grade-Alloy-Socket-Screws/dp/B07Q22RVMJ/ref=sr_1_3?crid=1WVSCMK6QTSGT&keywords=m3x55&qid=1705183778&sprefix=m3x55%2Caps%2C209&sr=8-3&th=1

1x Đai ốc khóa Hex Nylon M3: https://www.amazon.com/100Pcs-Stainless-Self-Lock-Inserted-Clinching/dp/B075ZZW7VL/ref=sr_1_3?crid=3SWQ40BMTLPD0&keywords=m3+nylock+nuts&qid=1705183814&sprefix=m3+nilock%2Caps%2C183&sr=8-3

Ốc gỗ ¾ #6: https://www.amazon.com/Flat-Head-Coated-Phillips-Screws/dp/B07B5VSFXJ/ref=sr_1_1_sspa?crid=12VHIH2B7AY6R&keywords=3%2F4+x6+wood+screw+sprax&qid=1701640434&sprefix=3%2F4+x6+wood+screw+sprax%2Caps%2C125&sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&psc=1

1x Nút bấm tự giữ 10mm: https://www.amazon.com/gp/product/B07XT6K5B8/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Dây cáp LED hoặc dây 4 lõi: https://www.amazon.com/gp/product/B082FGJN7G/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

WeMos D1 Mini/Clone: https://www.amazon.com/gp/product/B0BHW2X82K/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Pixel LED có địa chỉ: https://www.amazon.com/gp/product/B01DC0J0WS/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Bộ sạc USB C - Những cái này luôn hoạt động tốt với tôi, nhưng thực sự bất kỳ bộ sạc điện thoại cũ nào bạn có đều hoạt động tốt: https://www.amazon.com/gp/product/B097MVXSQ5/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Phần mềm - WLED: https://install.wled.me/

Tôi đã sử dụng WLED cho dự án này; bạn có thể thiết lập vòng và các bộ phận trung tâm trên các kênh riêng biệt để cho phép các hiệu ứng khác nhau. Nếu bạn không quen với WLED/LED có địa chỉ, tôi thực sự khuyên bạn nên xem một số video YouTube về chủ đề này. Có rất nhiều video về việc sử dụng ESP và WLED để điều khiển đèn LED có địa chỉ.

Hướng dẫn lắp ráp

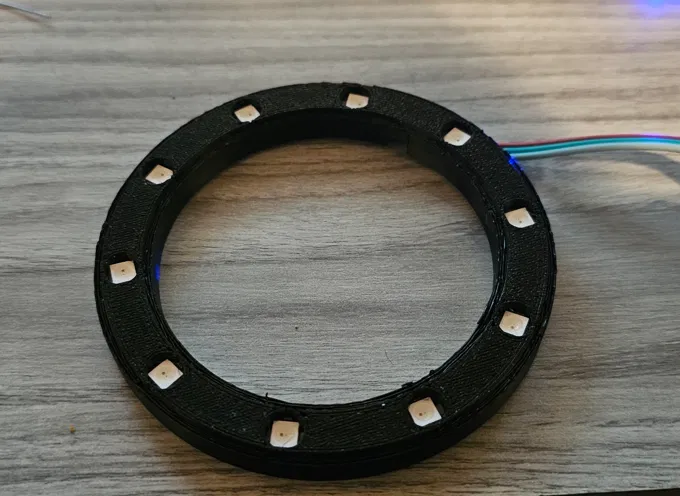

Đèn LED sẽ khít chặt trong vòng. Không có nhiều chỗ. Tôi đã phải dũa/chà nhám các cạnh xuống để chúng vừa.

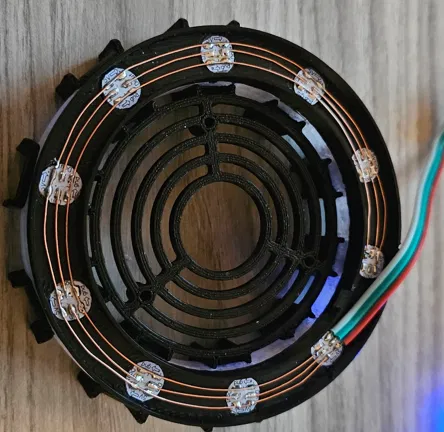

Cùng một dây đồng được sử dụng cho các cuộn dây bên ngoài có thể được sử dụng để kết nối đèn LED. Chỉ cần đảm bảo bạn cắt dây dữ liệu giữa các đèn LED, nếu không chúng sẽ không hoạt động. Nó không thể là một sợi dây liên tục. Điều này chỉ áp dụng cho đường dữ liệu; cực dương và cực âm có thể liên tục.

Sau khi đèn LED được lắp đặt và đã kiểm tra, tốt nhất là tôi đã thêm một ít keo nóng lên mỗi đèn LED để đảm bảo chúng cố định vị trí.

Nắp Arc_LED_Ring có thể lắp vào để che đèn LED và dây điện.

Bộ lắp ráp vòng sau đó có thể được dán vào "01_-_Crystal_Ring". Tôi đề xuất đặt đèn LED phía sau các nắp cuộn dây. Điều này sẽ khuếch tán đèn LED.

Đèn LED có thể được dán keo nóng vào "Arc_Center_Rear". Cá nhân tôi đã sử dụng màu đen để in bộ phận này và keo dán nóng màu đen để bạn không thể nhìn thấy nó từ phía sau.

Nếu bạn đang làm theo 100%. Cáp 4 lõi có thể được sử dụng để điều khiển vòng và trung tâm bằng hai kênh khác nhau. Dây đỏ, đen, xanh lá và xanh lam là bình thường. Dây đỏ và đen để cấp nguồn, dây xanh lá và xanh lam để truyền dữ liệu. Sử dụng một trong các dây xanh lá cây hoặc xanh lam để điều khiển đường dữ liệu cho mỗi phần. Ví dụ: màu xanh lá cho vòng pha lê bên ngoài và màu xanh lam cho trung tâm.

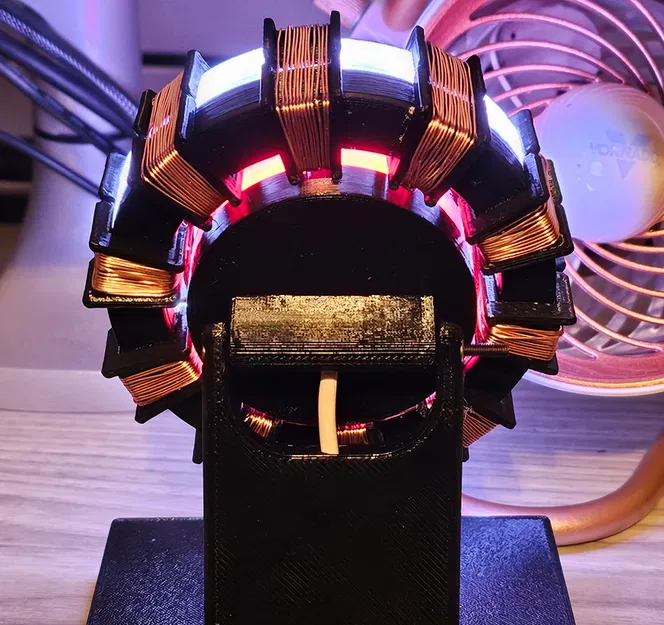

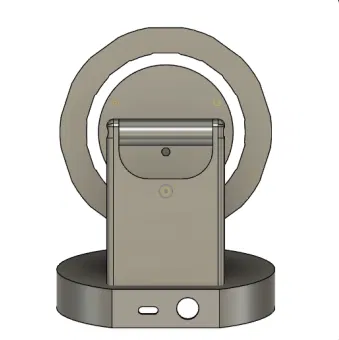

Cánh tay giữ Lò phản ứng hồ quang có một lỗ dẫn cáp LED đi từ phía sau xuống đế.

Tôi đã dán D1 Mini bằng một ít keo nóng sau khi nó vào vị trí.

Công tắc - D1 Mini sẽ có chân cấp nguồn 5v. Chạy chân đó từ D1 mini đến một mặt của công tắc. Mặt còn lại của công tắc sẽ kết nối với chân 5v trên vòng LED của bạn. CẨN THẬN! Bạn cần thao tác nhanh khi hàn công tắc, nếu không bạn sẽ làm chảy nó và nó sẽ không hoạt động!

Đối với hầu hết các loại dây điện, nếu bạn không biết, tôi đề nghị xem một số video YouTube về WLED; có rất nhiều người hướng dẫn bạn quy trình đó từng bước.

Ốc M3x55 dùng để kết nối cánh tay phía sau với giá đỡ Lò phản ứng hồ quang. Cánh tay có một rãnh để giữ đai ốc khóa Nylon Hex.

Ốc gỗ được sử dụng để kết nối phần lớn bản in với nhau. Bất kỳ bộ phận nào có lỗ vát cho ốc đều sử dụng ốc gỗ trên.

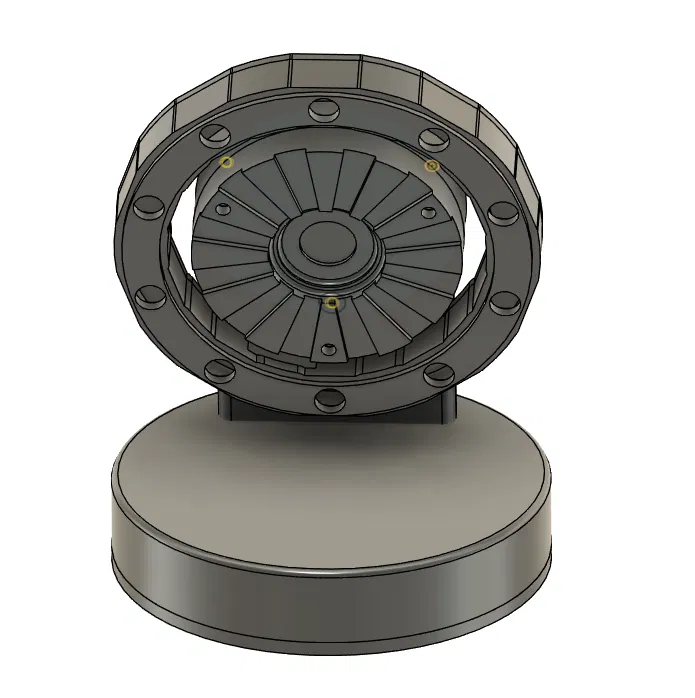

Ba con ốc M3x20 được sử dụng để kết nối các bộ phận trung tâm với nhau theo mẫu gốc.

Chúc bạn vui vẻ!! Tôi hy vọng bạn thích bản phối lại này. Nếu bạn làm được, tôi rất muốn nghe phản hồi và xem một số hình ảnh về bản dựng của bạn!
