Bộ Chỉnh Sửa Endstop và Dây Xích cho CNC

Bộ giới hạn hành trình để dễ dàng Home cho máy CNC 1610. Dòng CNC này có kích thước nhỏ, bạn có thể lắp đặt trên máy 3018 hoặc lớn hơn mà không gặp vấn đề gì.

Tôi đã tìm kiếm một giải pháp với các bộ phận dễ in, không cần support, đơn giản và chắc chắn. Tôi đã lấy cảm hứng từ một số bộ phận trong giải pháp của Sky Takes và chỉnh sửa chúng một chút để phù hợp hoàn hảo với thiết bị đang sử dụng.

Tôi sử dụng công tắc hành trình cơ ( https://amzn.to/3HgfCui ). Đối với trục X và Y, bộ lắp ráp cho phép điều chỉnh và đèn LED cho biết công tắc đã được kích hoạt. Đối với trục Z, tôi chỉ sử dụng công tắc, tách nó ra khỏi giá đỡ.

Dây xích dẫn cáp có kích thước 10x15, nhưng thực tế các mắt xích có kích thước bên ngoài là 22x20 mm. Nó hơi rộng nhưng chất lượng tốt và các mắt xích có thể mở ra để dễ dàng lắp đặt.

Lid XY.stl là hộp chung cho trục X và Y. In bằng sợi nhựa trong suốt để có thể nhìn thấy đèn LED bên trong. Đối với trục X, sơn màu đen, với một phần tròn được che chắn trong quá trình sơn để có thể nhìn thấy đèn LED.

Giá đỡ dây xích đã được gia cố, lỗ cắm cáp được điều chỉnh và một vít M2 cho phép cố định cáp. Dây xích 22mm được lắp vào giá đỡ và cố định vào thanh nhôm định hình 20x20 của máy 1610.

Các bộ dẫn cáp, được in nhiều bản và có độ dài phù hợp, cho phép cáp di chuyển trong các thanh định hình hoặc bảo vệ chúng khỏi bụi bẩn và mảnh vụn khắc.

Có một video hướng dẫn lắp ráp hoàn chỉnh tại đây.

---EN---

Endstops to easily make the Home point on a 1610 CNC. This size of CNC is small, it is possible to install these elements on a 3018 or larger without problem.

I was looking for a solution with parts that were easy to print, without supports, simple and solid. I was inspired by some parts of the solution proposed by Sky Takes by modifying them slightly so that they are perfectly adapted to the equipment used.

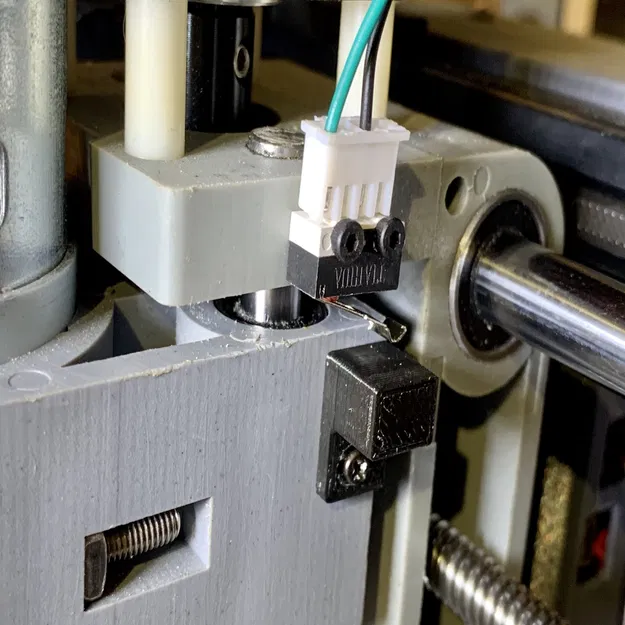

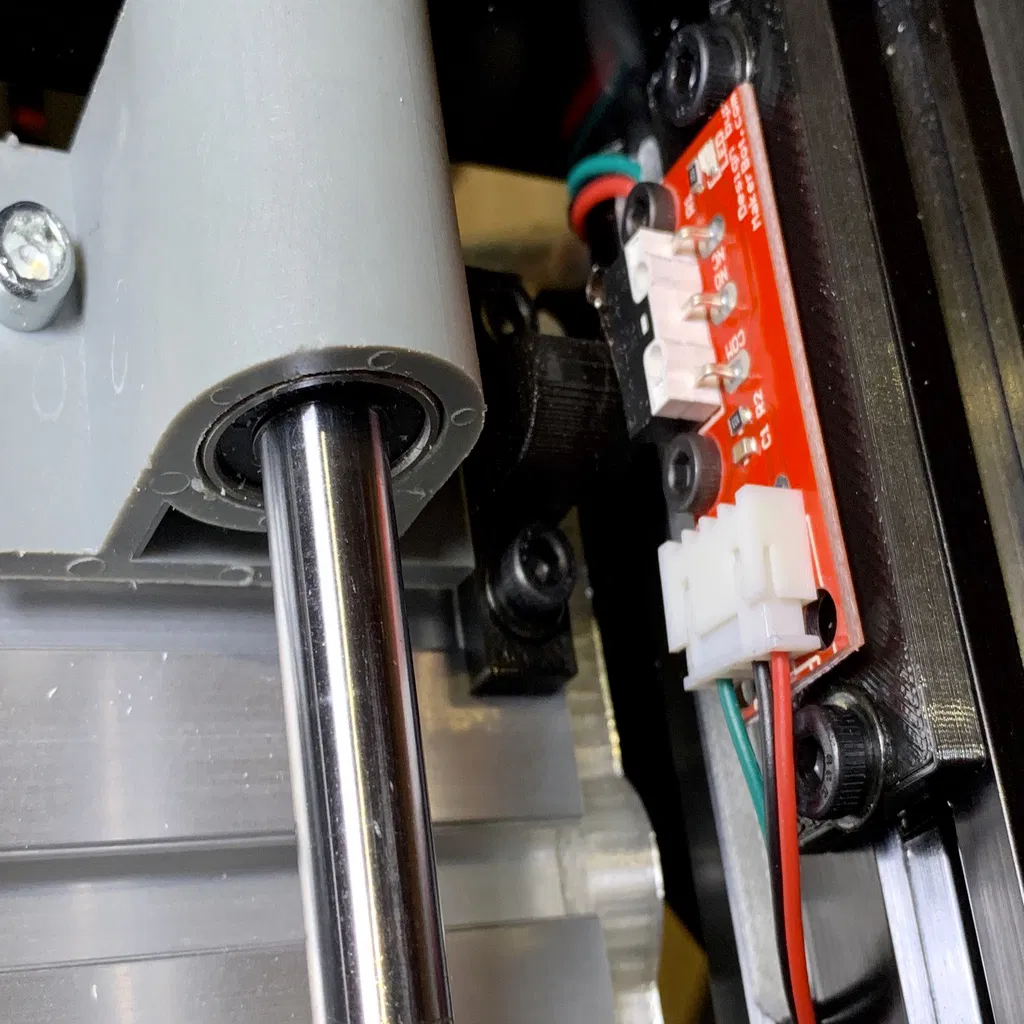

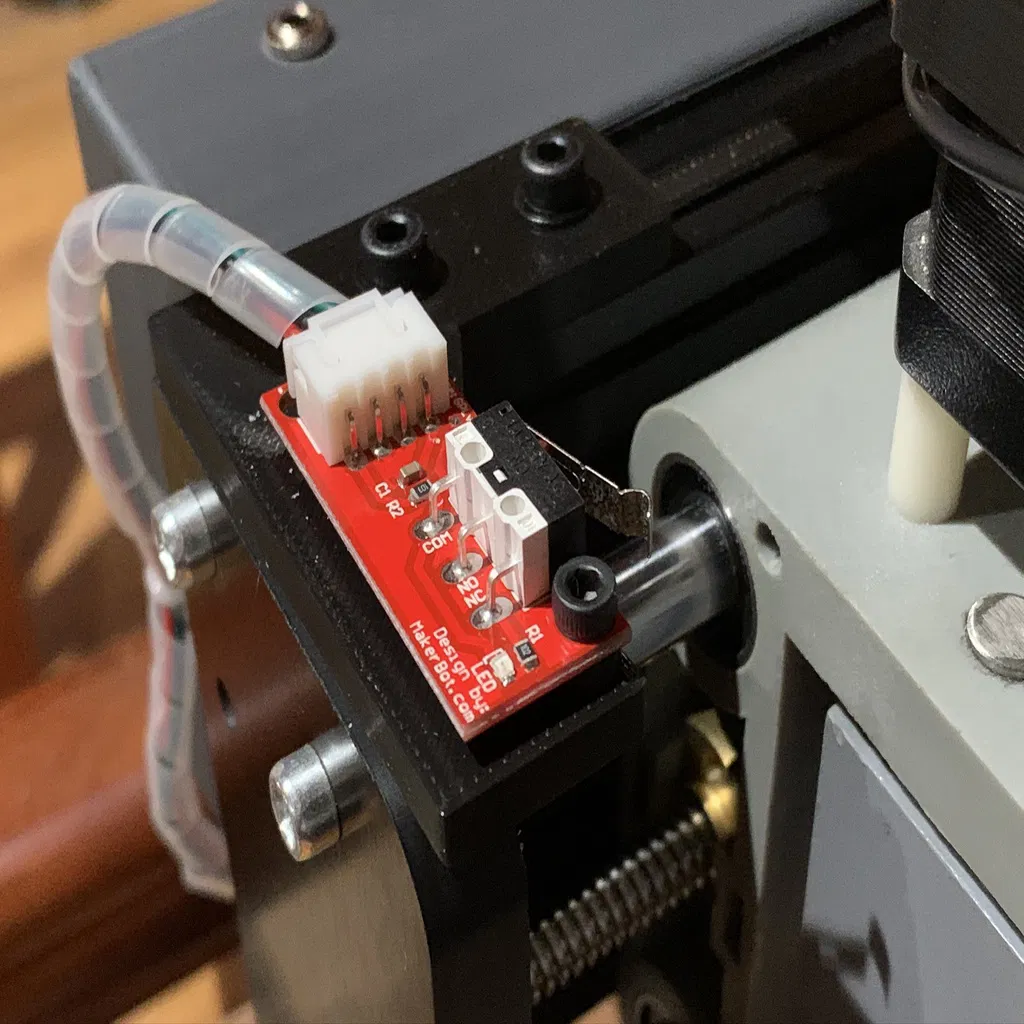

I use mechanical stop switches  ( https://amzn.to/3o7qk09 ). For the X and the Y, the assembly allows to adjust them and the led shows the activation of the switch. For the Z, I only used the switch itself, detaching it from its support.

The cable guide chain is referenced in size 10x15, but in fact the links are 22x20 mm outside. It is a bit wide, but of good quality and the links can all be opened for easy assembly.

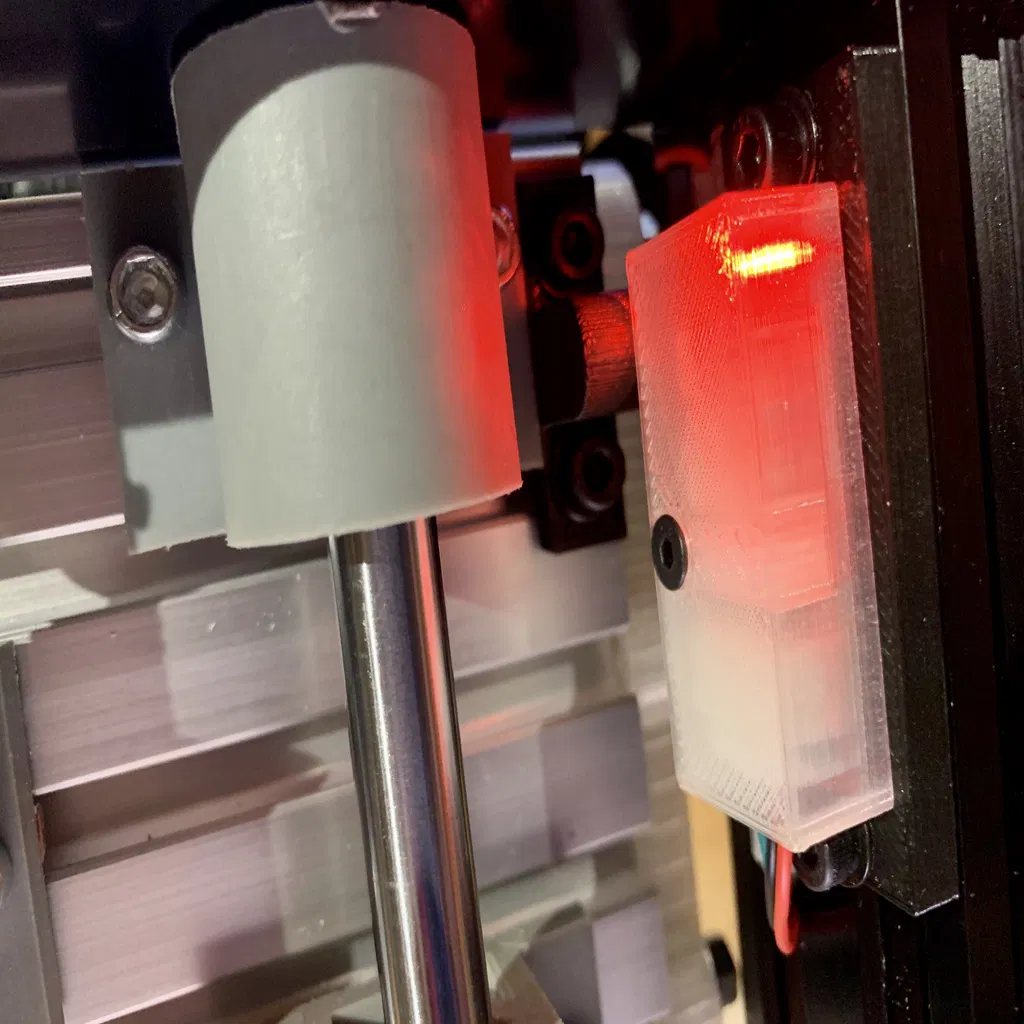

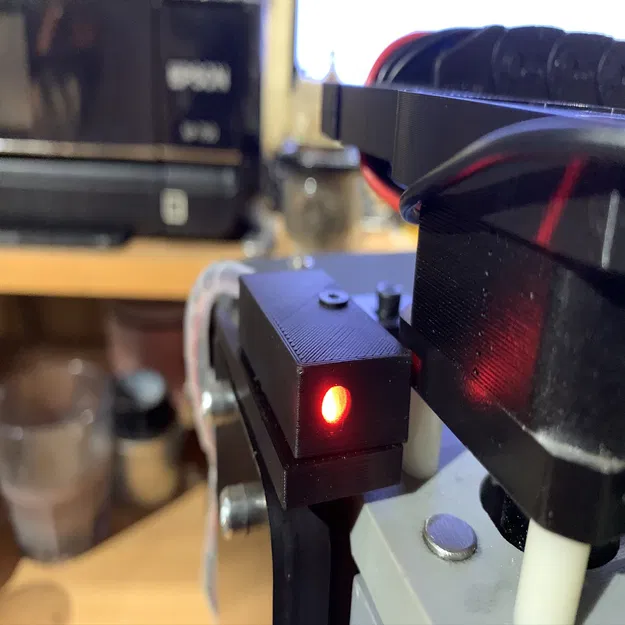

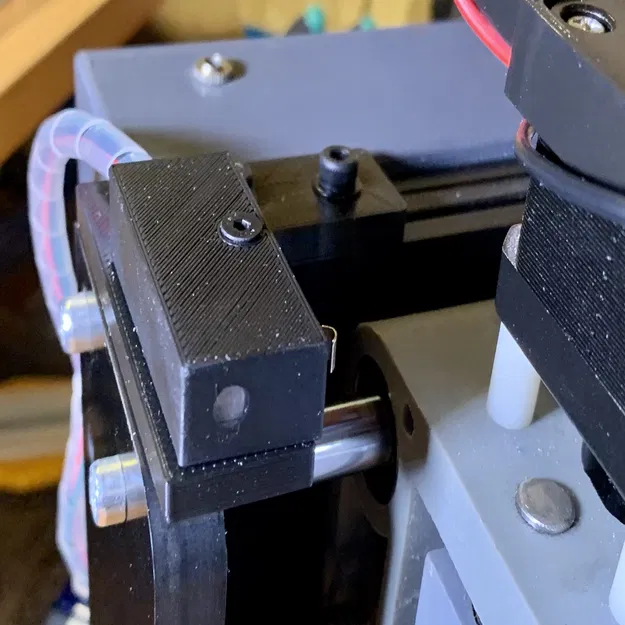

Lid XY.stl is a common box for the X and Y axis. Printed with transparent filament to allow you to see the internal LED. For the X, painted black, with a round part protected during painting to allow the LED to be seen.

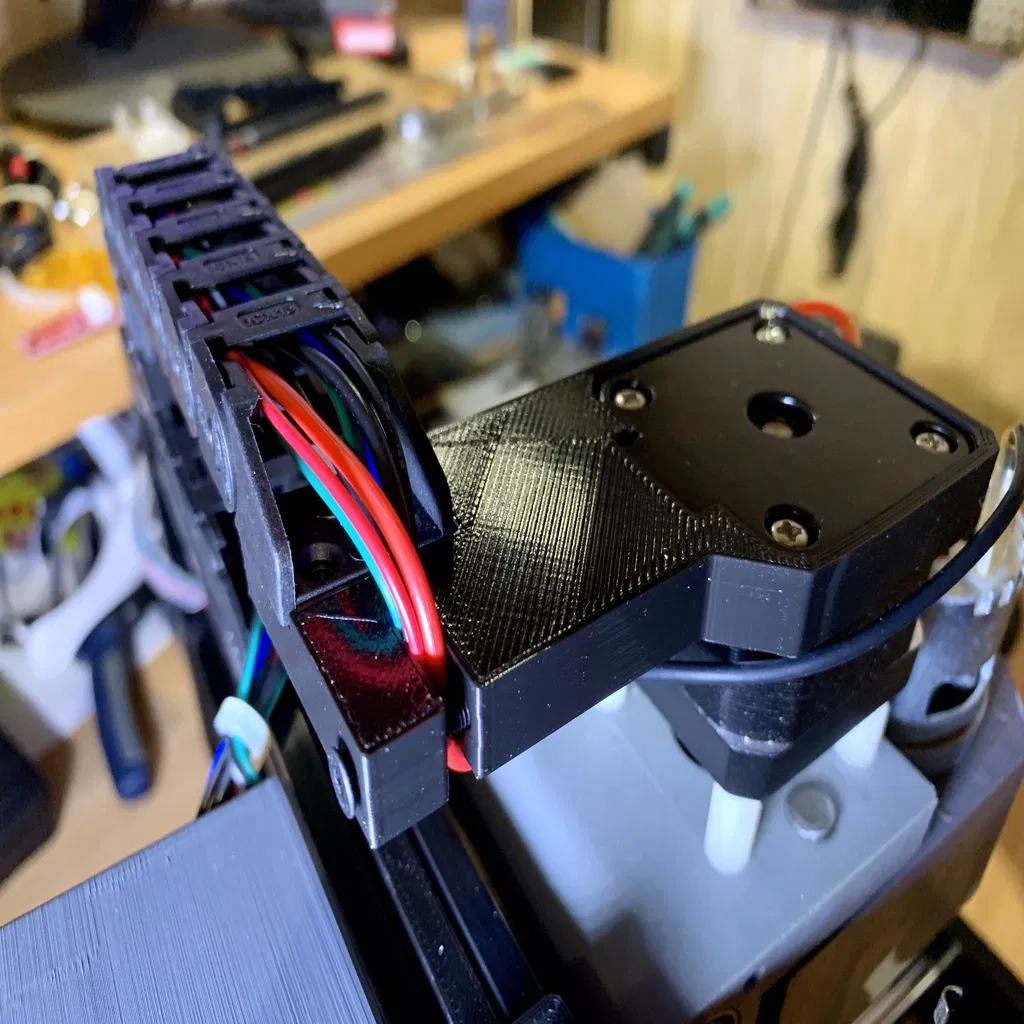

The chain support has been reinforced, the passage of the cable connection adjusted and an M2 screw allows the cables to be secured. The 22mm chain is fitted into the support and is fixed to the 20x20 aluminum profile of the 1610.

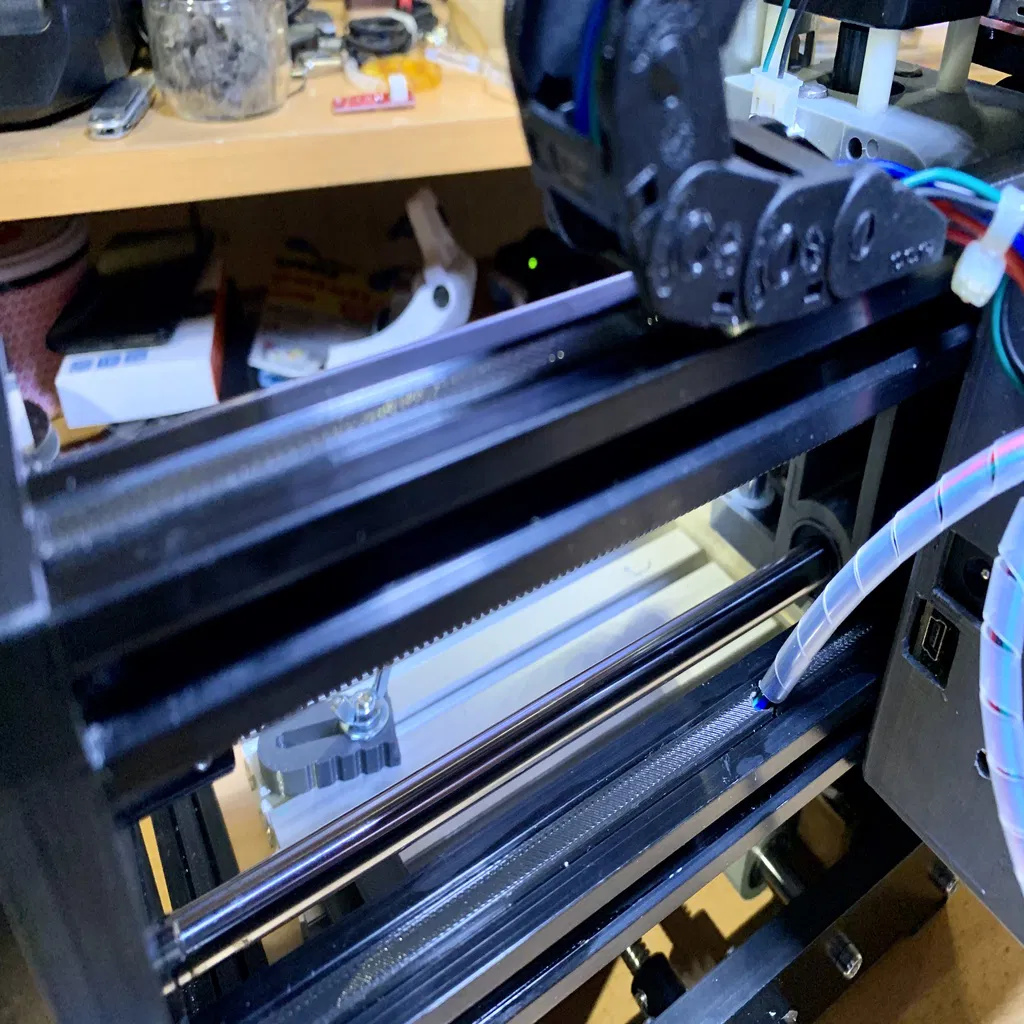

The cable guides, printed in several copies and at appropriate lengths, allow cables to pass through the profiles or protect them from dust and etching waste.

A video showing the complete assembly is available on links.

This thing was made with Tinkercad. Edit it online https://www.tinkercad.com/things/4wcPYKpXgO1

Print Settings

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts:

No

Supports:

No

Resolution:

0.20

Infill:

30%
