Kẹp Thanh Đỡ Cho Nắp Thùng Xe Truck Hero Armor Flex

Cập nhật 2024-01-13: Thiết kế lại phần giữ thanh đỡ vì cái cũ của tôi có vẻ bị lỏng dần theo thời gian. Đồng thời sửa lại phần kẹp vào rãnh trên thùng xe để không bị đẩy vào nữa mà chỉ cần xoay vào. Tôi thấy ~6.5mm là điểm ngọt cho độ bền mà vẫn có thể xoay vào được với một chút lực. Thiết kế mới giữ thanh đỡ chắc chắn hơn RẤT NHIỀU. Hy vọng nó không bị nứt/gãy trong thời tiết lạnh. Bao gồm cả file f3d cho những ai muốn tiếp tục phát triển nó.

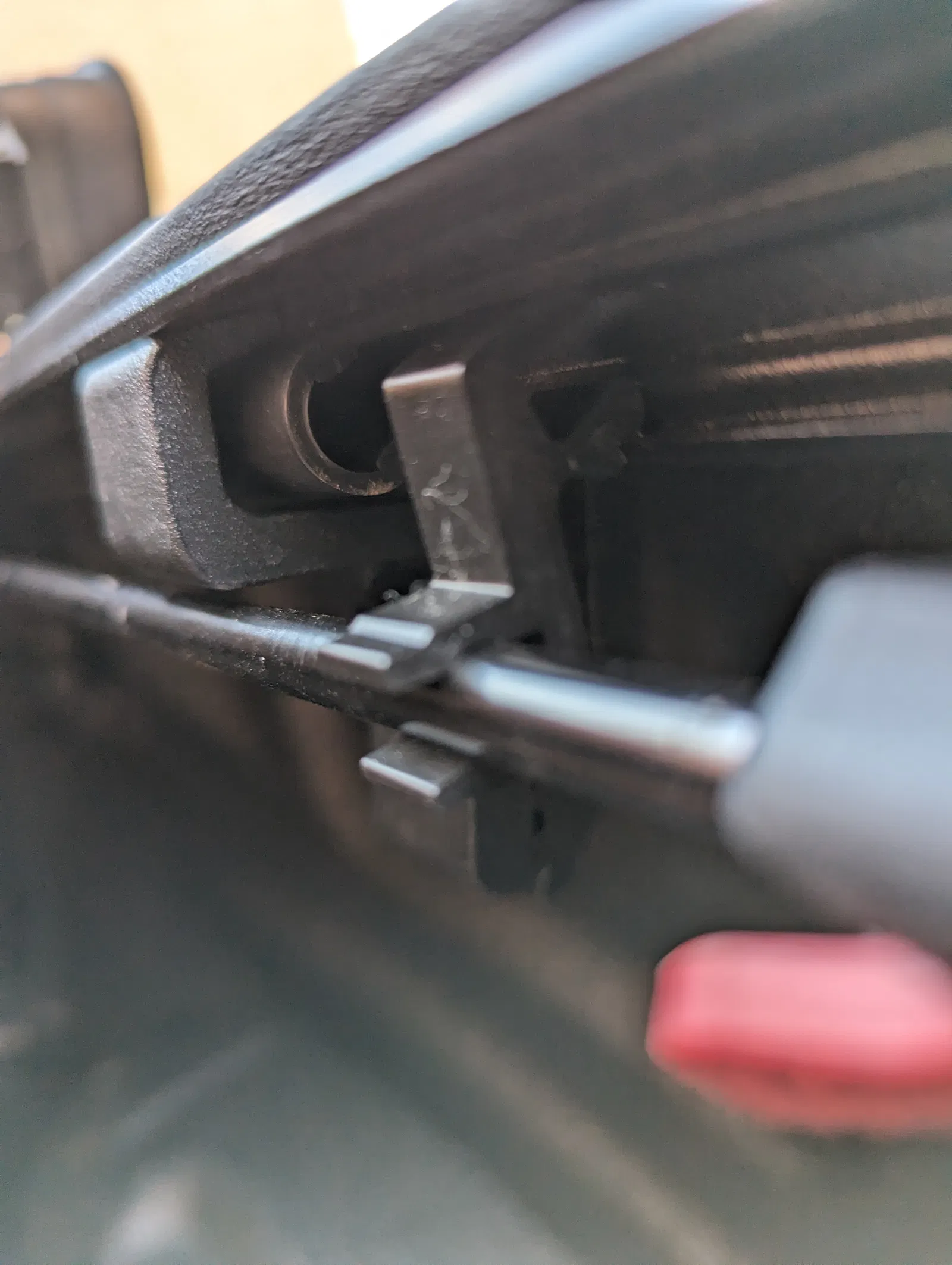

Đây là một cái kẹp nhỏ dùng để giữ thanh đỡ nắp thùng Truck Hero Armor Flex khi không sử dụng (xem hình). Bộ phận OEM bị gãy giống hệt nhau ở cả hai bên, nó có vẻ được ép phun và có một phần hẹp. Điều này khiến hai thanh đỡ đó cứ đung đưa trong cốp xe của tôi và bị va đập. Tôi đã gọi cho nhà sản xuất và họ hứa sẽ gửi cho tôi một cái thay thế nhưng không bao giờ đến, vì vậy tôi đã tự thiết kế cái này!

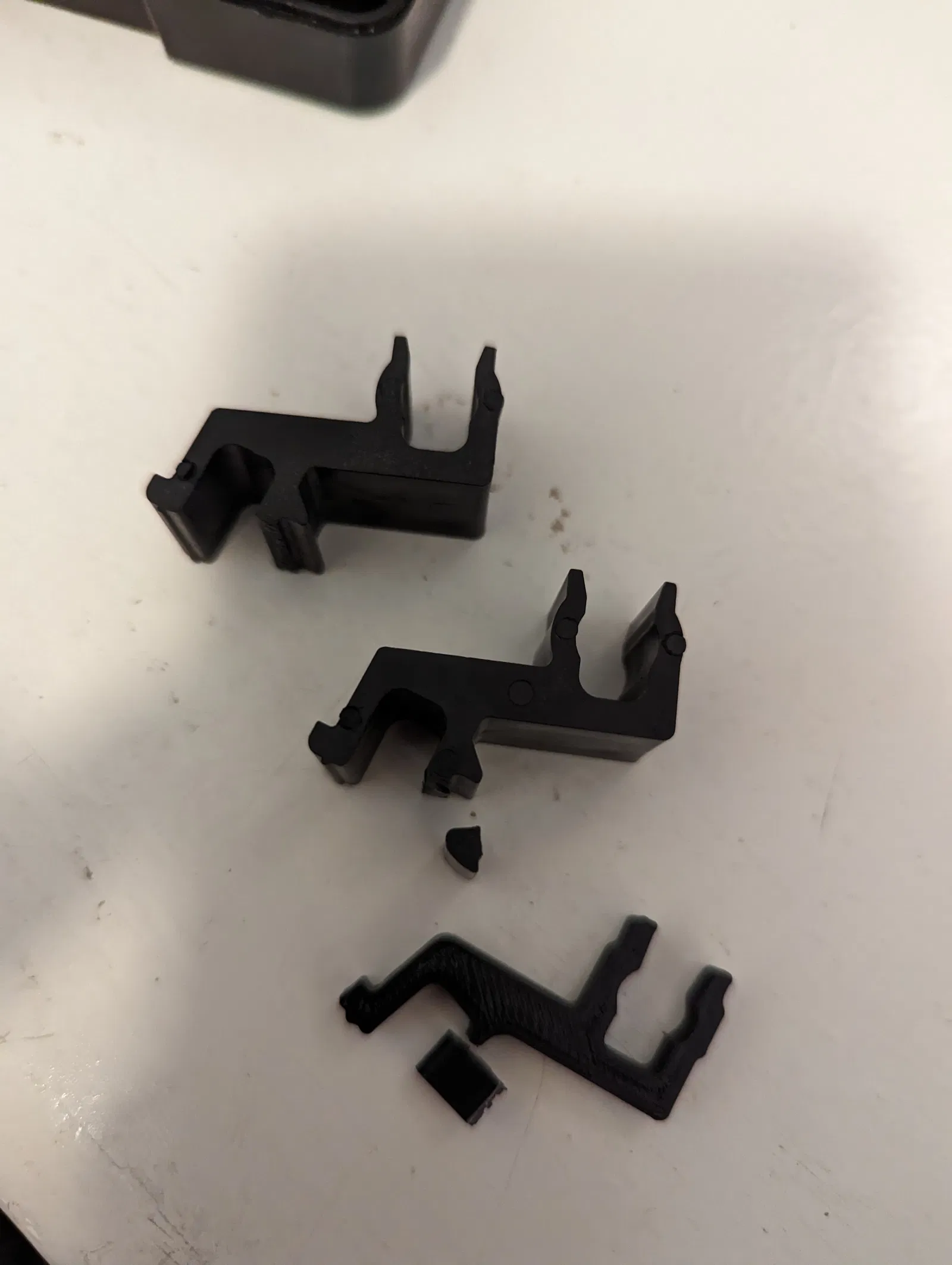

Tôi đã tái tạo kỹ thuật bộ phận gốc càng nhiều càng tốt, đồng thời gia cố những khu vực có thể bị gãy. Tôi đã bao gồm các bộ phận 5mm, 7mm và 10mm. Tôi thấy bộ phận 5mm hơi mỏng nhưng có thể lắp bằng cách xoay miếng đó vào rãnh. Bộ phận 10mm thì quá dày để làm vậy nhưng có thể ấn vào với một chút lực. Các bộ phận cảm thấy rất chắc chắn.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender-3 S1

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

Thông thường/0.2mm

Infill:

100%

Thương hiệu sợi nhựa:

Inland

Màu sợi nhựa:

Đen

Chất liệu sợi nhựa:

PLA+

Ghi chú:

Khuyên bạn nên in bộ phận nằm ngang để có độ bền tốt nhất. Không cần Rafts/hỗ trợ vì không có phần nào bị nhô ra. Tôi chọn infill 100% vì tôi muốn bộ phận chắc chắn nhất có thể để không cần in lại.

Thời gian in cho bộ phận 5mm khoảng 15 phút, bộ phận 10mm khoảng 30-40 phút.
