Mô phỏng Đầu Đùn (Extruder Visualizer)

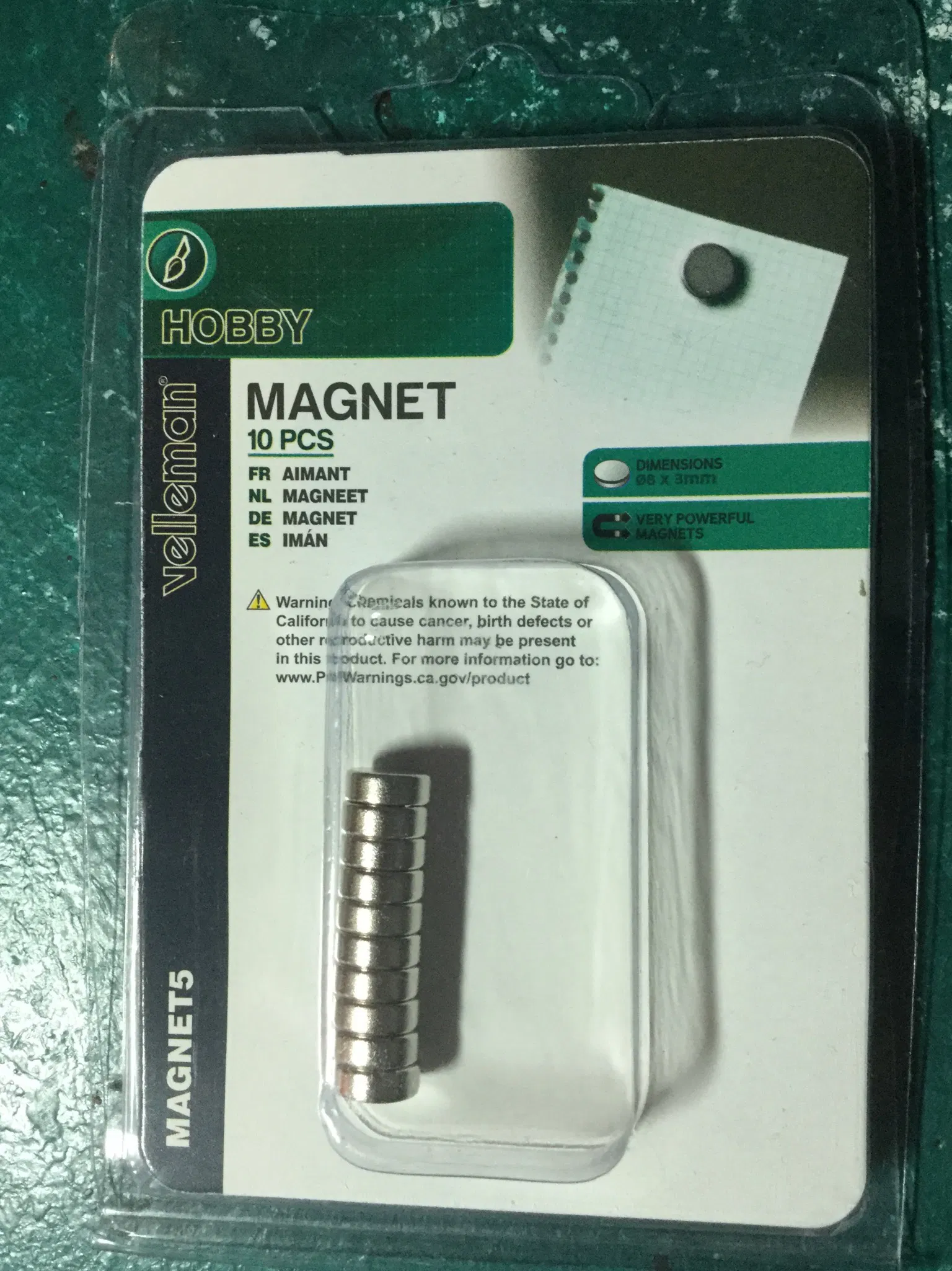

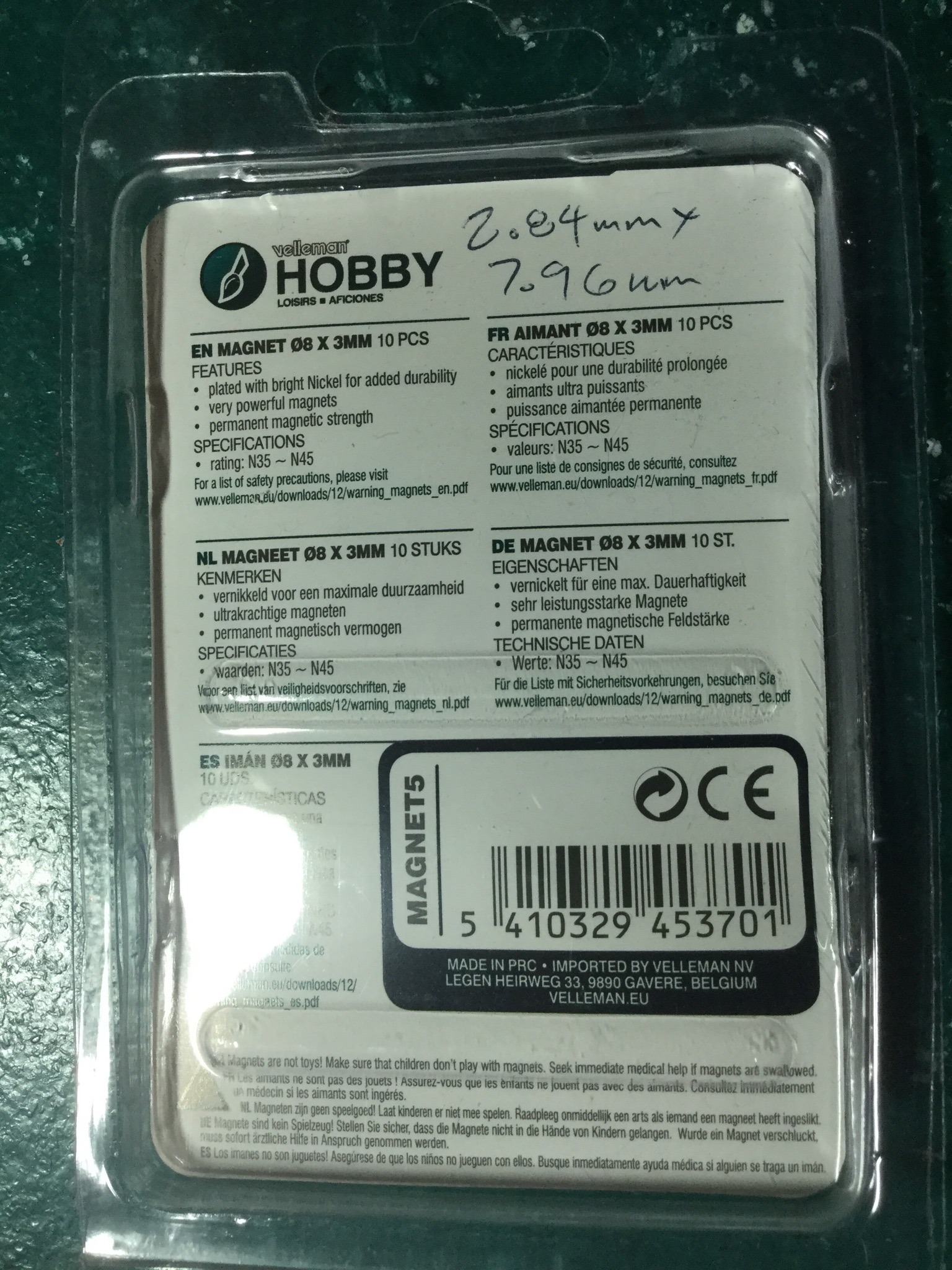

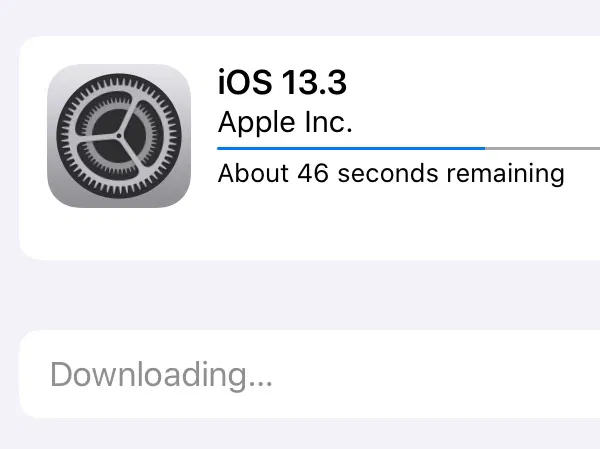

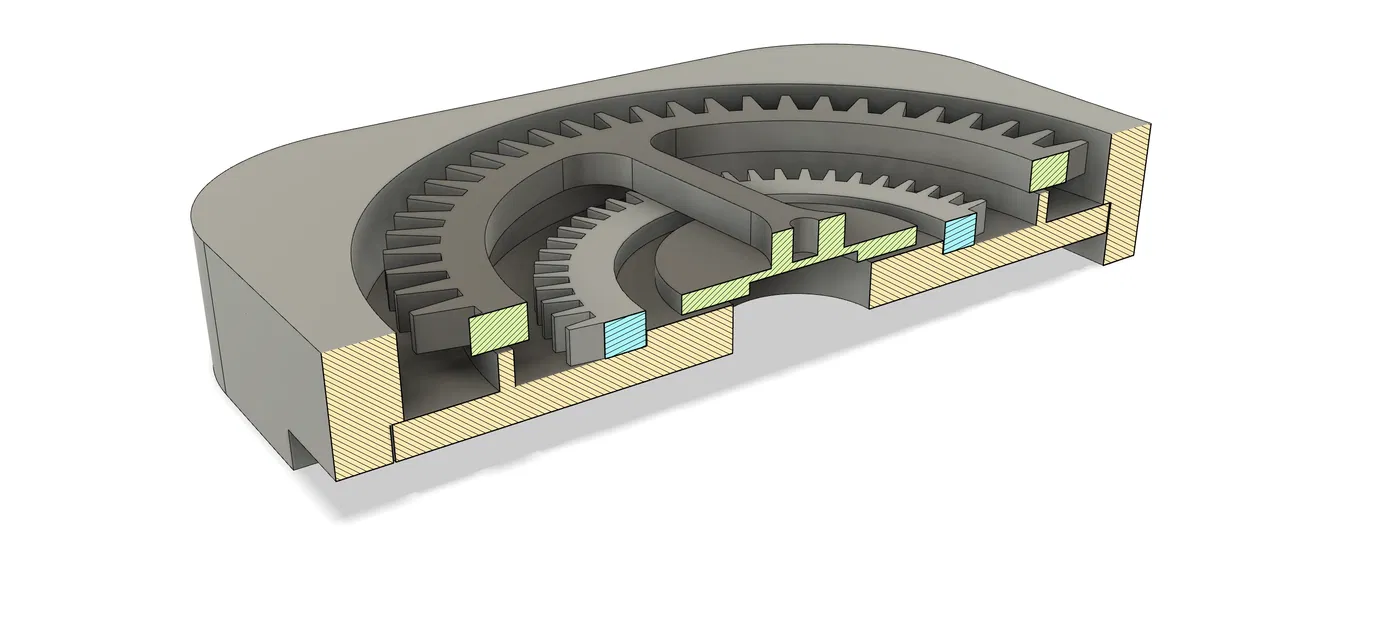

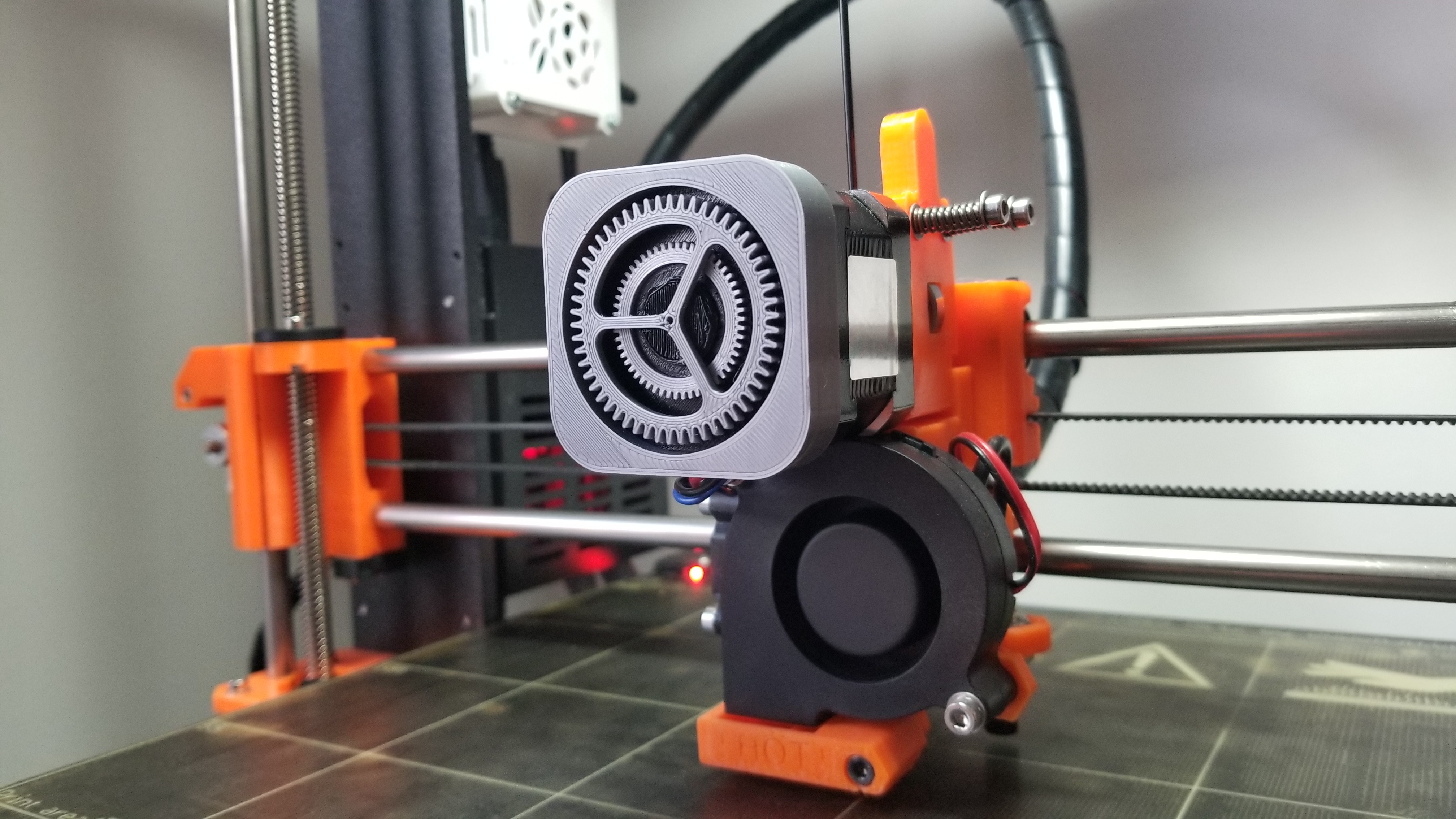

Đây là một bộ phận hình khối xoay để xem chuyển động của đầu đùn (extruder), được thiết kế cho máy Original Prusa để mô phỏng theo biểu tượng cài đặt/tải xuống của iPad. Nó cũng có thể phù hợp với các máy khác nữa. Bộ phận này sử dụng nam châm đất hiếm 8mm. Tôi có đính kèm ảnh về loại nam châm tôi đã dùng, loại này có bán tại cửa hàng điện tử địa phương, RP Electronics. Bài viết trên blog của Prusa thảo luận về các chỉ báo xoay của đầu đùn... https://blog.prusaprinters.org/visualize-extruder-motor-movements/ Tệp có thể tải xuống A360 https://a360.co/2Zb5EUd Cập nhật ngày 30 tháng 12 năm 2019: Tôi đã thêm tất cả các tệp stl và gcode mới. Độ dày của BackPlate đã được điều chỉnh để bánh răng phía trước khớp với Trim phía trước. Ngoài ra, các lỗ cho nam châm đã được thêm vào mặt sau của BackPlate để gắn bằng nam châm thay vì băng dính hai mặt. ### Hướng dẫn in ### Danh mục: Phụ kiện máy in 3D Cài đặt in: Lưu ý: Các bánh răng nên được in ở độ phân giải cao nhất có thể. Bánh răng và bộ phận viền (trim) có màu bạc, phần đế (back) màu đen. Bạn sẽ phải lật một số bộ phận lại cho đúng mặt với khay máy in. Bánh răng phía trước có màu bạc, sau đó đổi sang màu đen ở giữa bản in để làm nền cho bánh răng phía trước. You có thể thử dùng đầu phun 0.25mm và lớp in cao 0.06mm, hoặc với đầu phun 0.4mm thì lớp in cao 0.10mm. ### Sau khi in Các bộ phận được dán lại với nhau một cách cẩn thận bằng keo CA. Tôi thấy tốt nhất là dán nam châm vào "BackPlate" trước, và nếu cần, hãy dùng kìm hoặc máy ép để ép nam châm phẳng. Sau đó, bánh răng phía sau được dán vào "BackPlate". Tiếp theo, "BackPlate" được dán vào viền phía trước. Miếng nam châm đầu tiên trong chồng 3 miếng nam châm được dán vào mặt sau của bánh răng phía trước. Bạn có thể tạm thời đặt nam châm vào mặt trước của bánh răng để giữ nam châm trong khi keo khô. Bộ phận phía sau được gắn vào đầu đùn và giữ cố định bằng nam châm 8x3mm. Bạn có thể cần điều chỉnh khoảng cách của bộ phận phía sau tùy thuộc vào độ dày nam châm của bạn. Trong các tham số của tệp Fusion 360, tôi đã làm cho kích thước nam châm và độ dày BackPlate dễ dàng điều chỉnh.
