Kệ "nổi" bằng giác hút cho Phòng tắm, Nhà bếp và hơn thế nữa

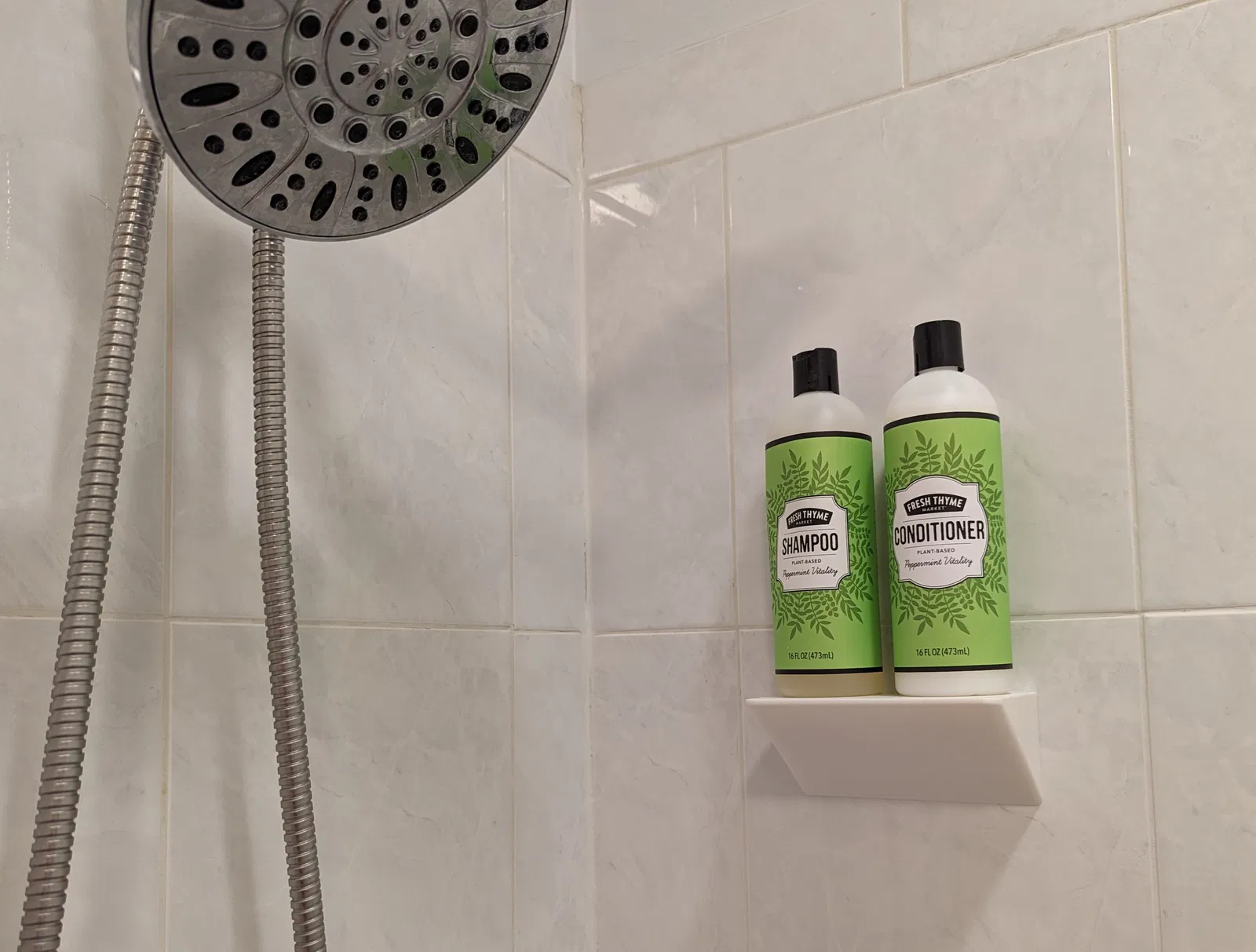

Đây là một hệ thống kệ và lưu trữ sử dụng giác hút để treo lên bất kỳ bề mặt nhẵn, không xốp nào như kính, gạch men hoặc kim loại đánh bóng. Giác hút có thể khá khó coi, vì vậy điểm đặc biệt của những kệ này là chúng che giấu giác hút, bạn sẽ không nhìn thấy chúng và kết quả là giống như những chiếc kệ "nổi" với tất cả các bộ phận lắp đặt được giấu bên trong chính chiếc kệ. Sắp xếp lại phòng tắm của bạn bên bồn rửa hoặc trong vòi sen! Thêm một lớp tổ chức mới cho tủ lạnh nhà bếp của bạn! Bắt đầu thêm kệ vào cửa sổ của bạn!

Các bộ phận hiện tại được thiết kế để sử dụng với giác hút có đường kính 1 1/8" với đầu nút/nấm. Tôi đã sử dụng những cái cụ thể này từ Kinter và chỉ cần loại bỏ các móc kim loại. Các sản phẩm trông tương tự/giống hệt có vẻ có sẵn từ nhiều nguồn - Tôi không thể đảm bảo tính tương thích với bất kỳ giác hút nào khác nhưng đây là một số nơi tiềm năng để mua móc giác hút phù hợp: Uline, McMaster-Carr, Amazon.

Trong lần tải lên này, tôi đã bao gồm tệp thiết kế "Điểm gắn giác hút" STEP và Fusion 360 dành cho bất kỳ ai muốn xây dựng dựa trên thiết kế này và tạo các bộ phận của riêng họ. Nếu bạn có giác hút có kích thước khác, bạn có thể sử dụng các tệp này để thay đổi kích thước nếu cần.

Lắp đặt:

1. Gắn một giác hút lên bề mặt của bạn.
2. Sử dụng bộ phận in làm tham chiếu, gắn một giác hút thứ hai vào vị trí sao cho nó thẳng hàng với lỗ kia của bộ phận in.

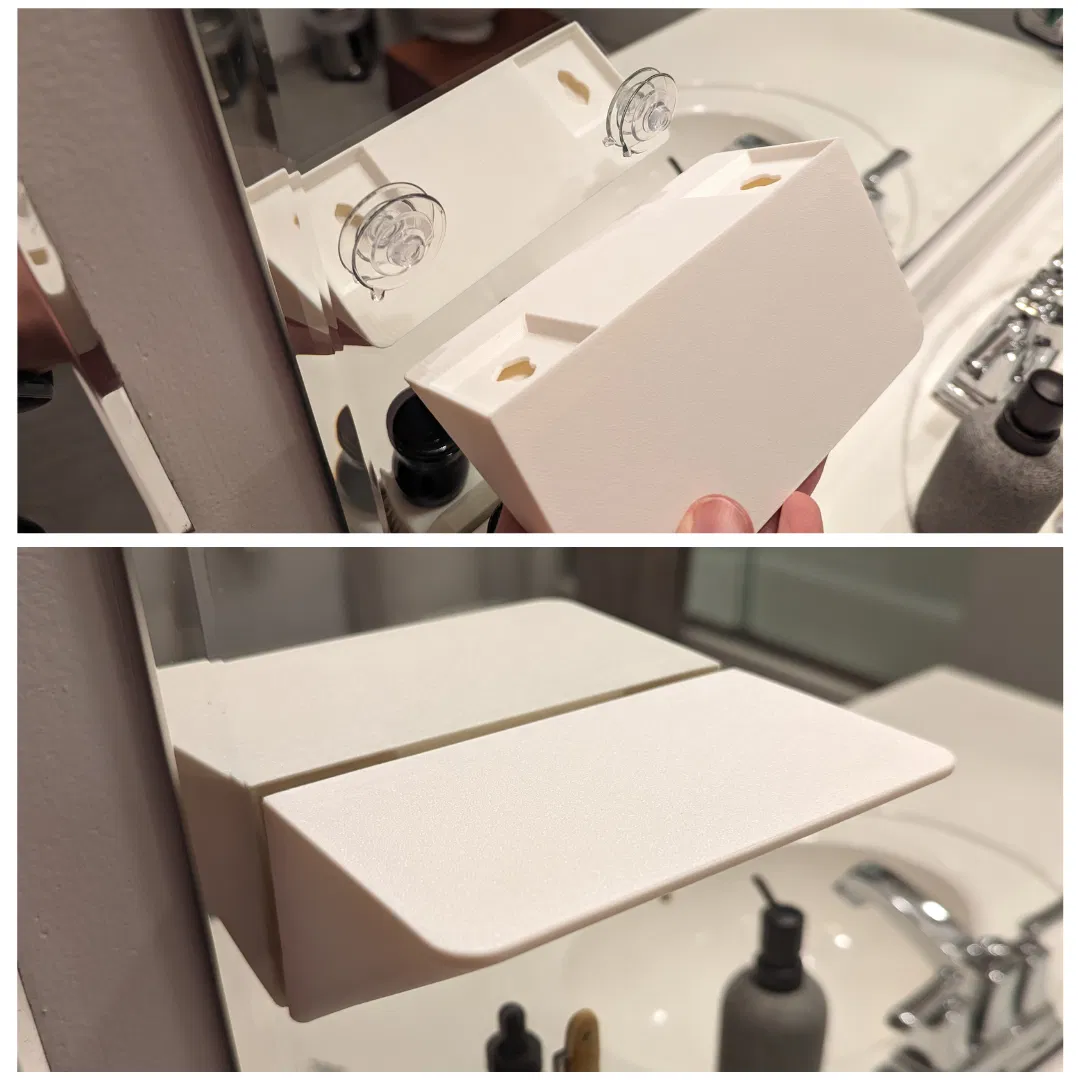

3. Đặt bộ phận in lên bề mặt của bạn sao cho các nút giác hút khớp vào các lỗ.
4. Trượt bộ phận in xuống để các nút giác hút di chuyển vào các khe khóa.

Hiện tại, quy trình lắp đặt vẫn còn chỗ để cải thiện - một mẫu hoặc khuôn định vị sẽ giúp ích rất nhiều. Việc ước lượng vị trí cần thiết của chúng có thể gây khó khăn.

Tệp:

• Điểm gắn giác hút - Sử dụng cái này nếu bạn muốn tự tạo các bộ phận để sử dụng khái niệm kệ "nổi" bằng giác hút này. Bộ phận này được thiết kế để không yêu cầu bất kỳ bộ phận hỗ trợ nào nếu in ở hướng thẳng đứng. Hãy lưu ý điều này nếu bạn thiết kế bộ phận của riêng mình có thể yêu cầu điểm gắn giác hút được định hướng nghiêng hoặc ngang khi in - các bộ phận hỗ trợ có thể trở nên lộn xộn.
• Kệ nổi giác hút 100x45mm - một chiếc kệ cơ bản cho các vật dụng nhỏ. Không yêu cầu vật liệu hỗ trợ khi in theo hướng từ trên xuống.
• Kệ nổi giác hút 150x80mm - một chiếc kệ cơ bản cho các vật dụng lớn hơn một chút. Không yêu cầu vật liệu hỗ trợ khi in theo hướng từ trên xuống.

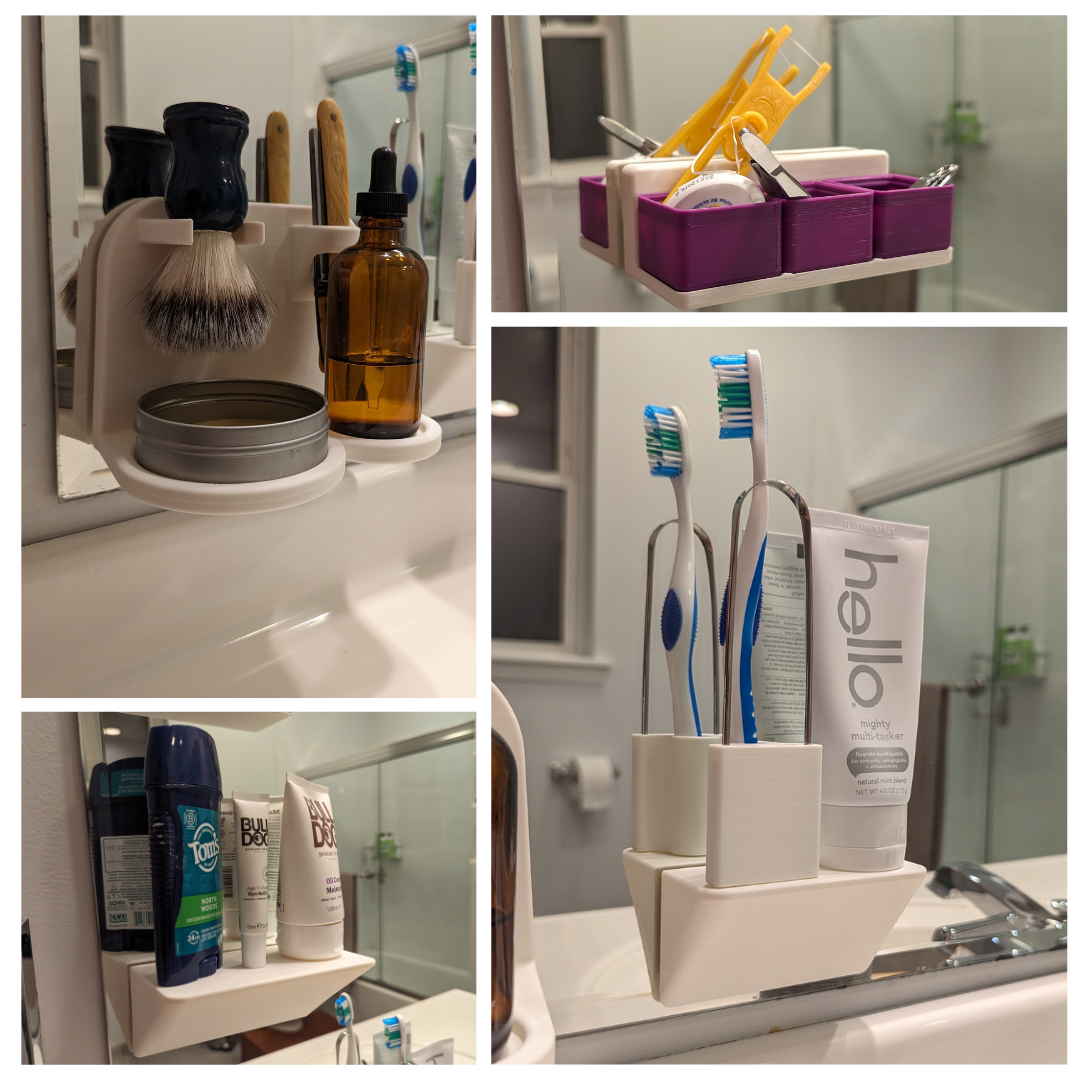

• Giá đỡ shaving stand nổi bằng giác hút - một bản phối lại của giá đỡ shaving stand mà tôi đã thiết kế từ nhiều năm trước để hoạt động với hệ thống giác hút mới này. Nó giữ một hộp thiếc đựng xà phòng cạo râu, bàn chải cạo râu, dao cạo thẳng và chai thủy tinh 4oz đựng dầu jojoba mà tôi sử dụng làm kem dưỡng ẩm sau cạo râu. Yêu cầu vật liệu hỗ trợ cho các bộ phận giữ bàn chải và dao cạo bị nhô ra.

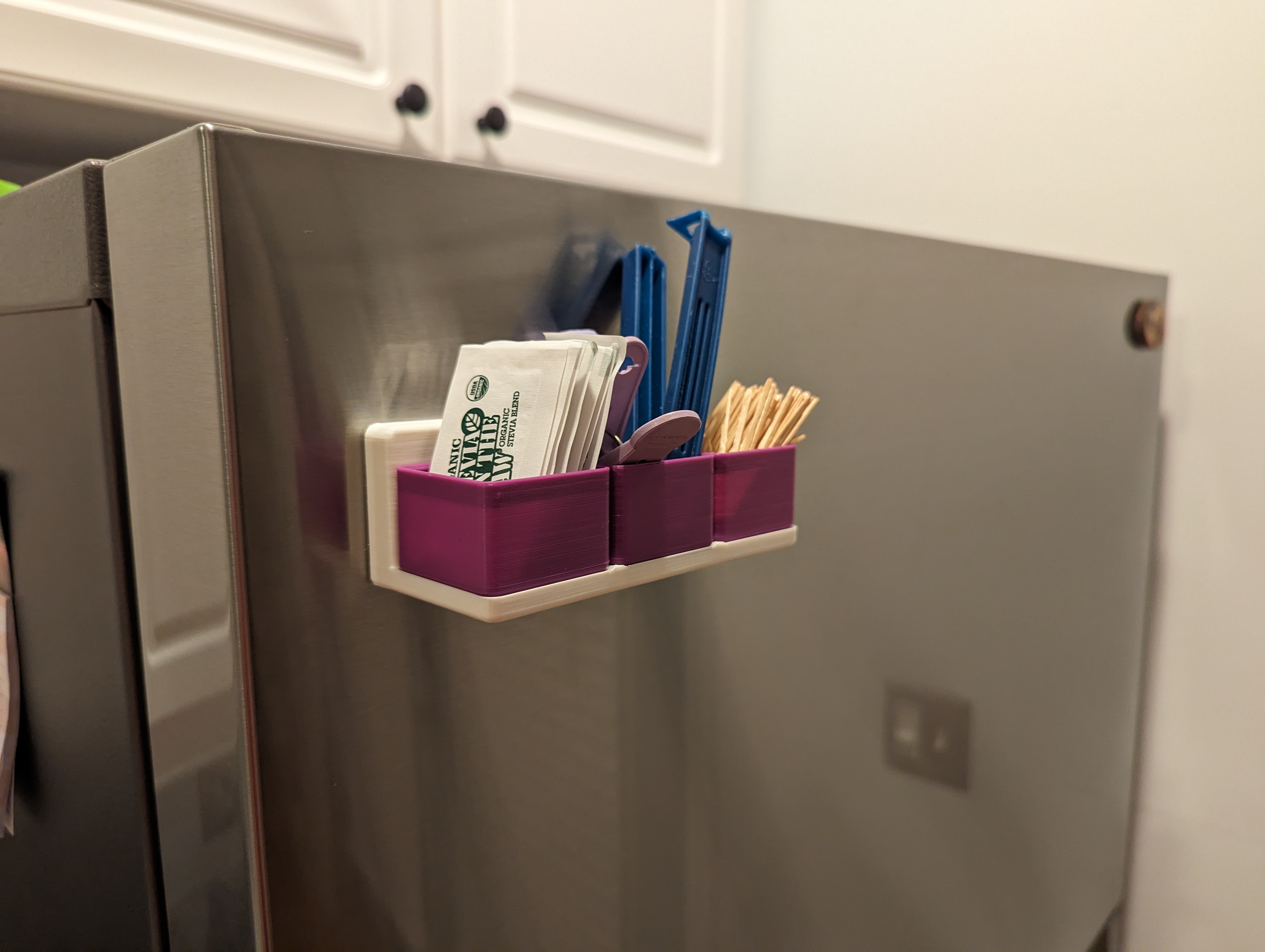

• Kệ nổi Gridfinity 3x1 - Cảm ơn Zack Freedman đã tạo ra Gridfinity. Đây là sự kết hợp đầy yêu thương giữa Gridfinity và Kệ nổi giác hút của tôi. Không yêu cầu vật liệu hỗ trợ.
• Giá đỡ bàn chải đánh răng và dụng cụ cạo lưỡi - Tôi cần một cách đơn giản để giữ hai vật dụng này. Tôi chỉ cần dán nóng nó vào kệ 100x45mm như trong ảnh của tôi. Không có gì đặc biệt nhưng tôi cũng chia sẻ tệp này. Không yêu cầu vật liệu hỗ trợ.

Bối cảnh:

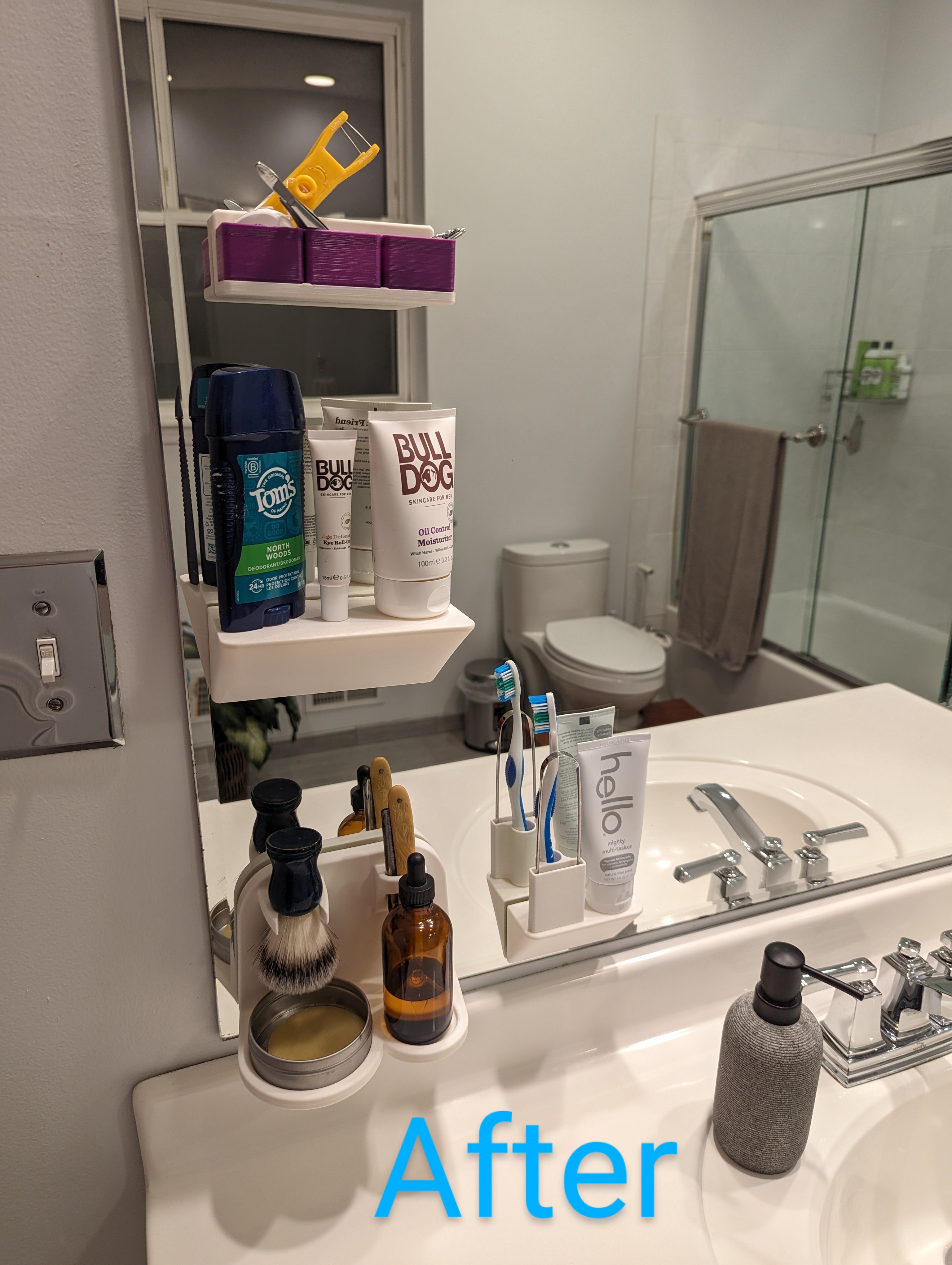

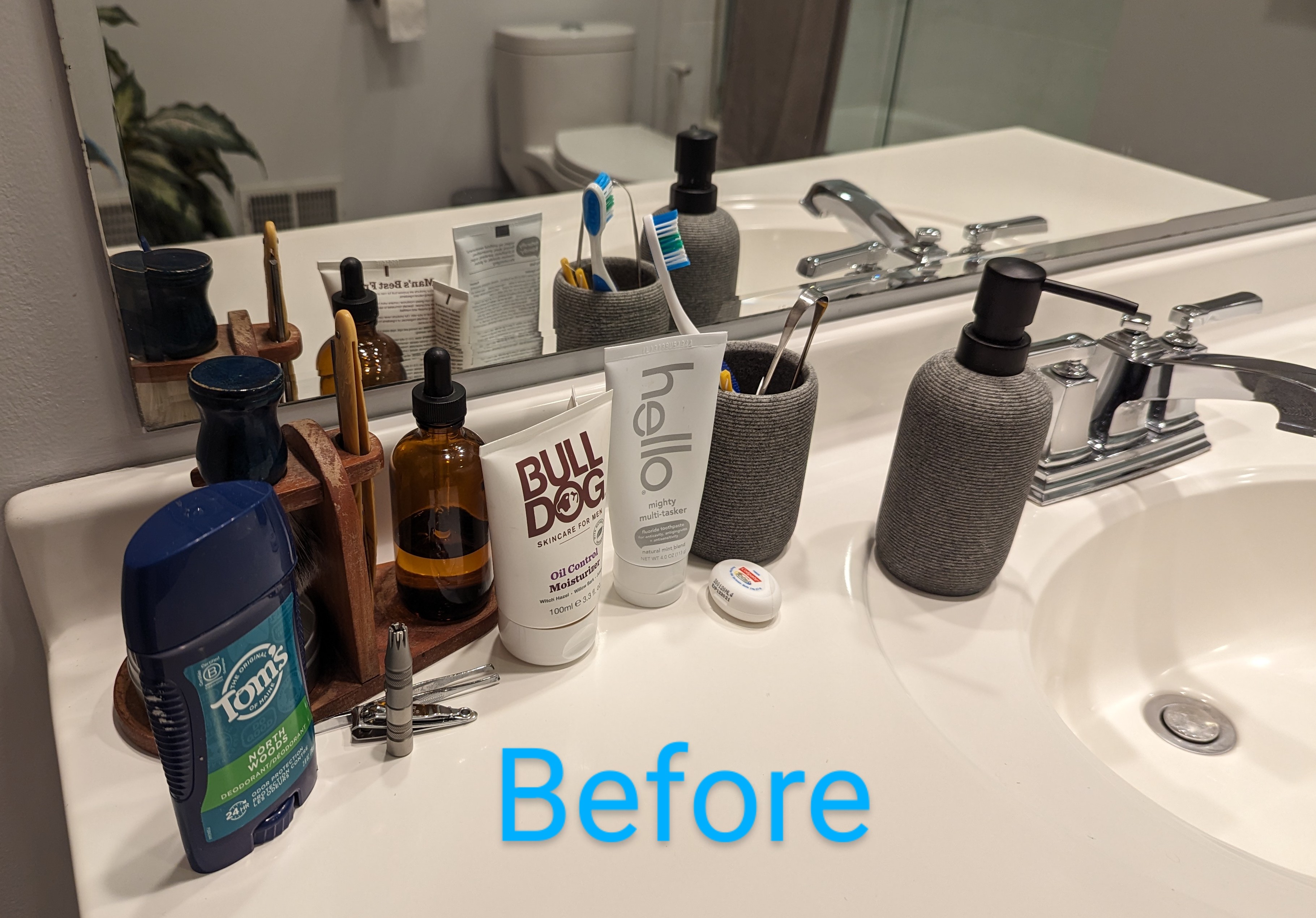

Trong căn hộ tôi đang thuê có một chiếc gương lớn phía trên bồn rửa phòng tắm, nơi lưu trữ duy nhất để nhanh chóng lấy các vật dụng thông thường là trên mặt bàn. Tôi thấy đồ đạc của mình trở nên lộn xộn khi chỉ có không gian mặt bàn và việc dọn dẹp mặt bàn trở nên rắc rối với quá nhiều thứ treo lơ lửng. Tôi muốn lấy đồ đạc của mình ra khỏi mặt bàn và treo lên tường nhưng vì tôi chỉ đang thuê nên tôi cần tìm một phương pháp không phá hủy và đó là lúc giác hút xuất hiện. Tôi không thích vẻ ngoài của giác hút nên tôi đã thiết kế phương pháp che giấu giác hút này.

Các bước tiếp theo:

• Tôi muốn làm lại các tệp thiết kế để chúng có tham số, giúp dễ dàng tạo ra các kích thước và hình dạng kệ mới.
• Tôi muốn bổ sung khả năng tương thích với các kích thước giác hút khác.
• Tôi muốn phát triển thêm nhiều kiểu bộ phận sử dụng hệ thống này như móc và chậu cây.
