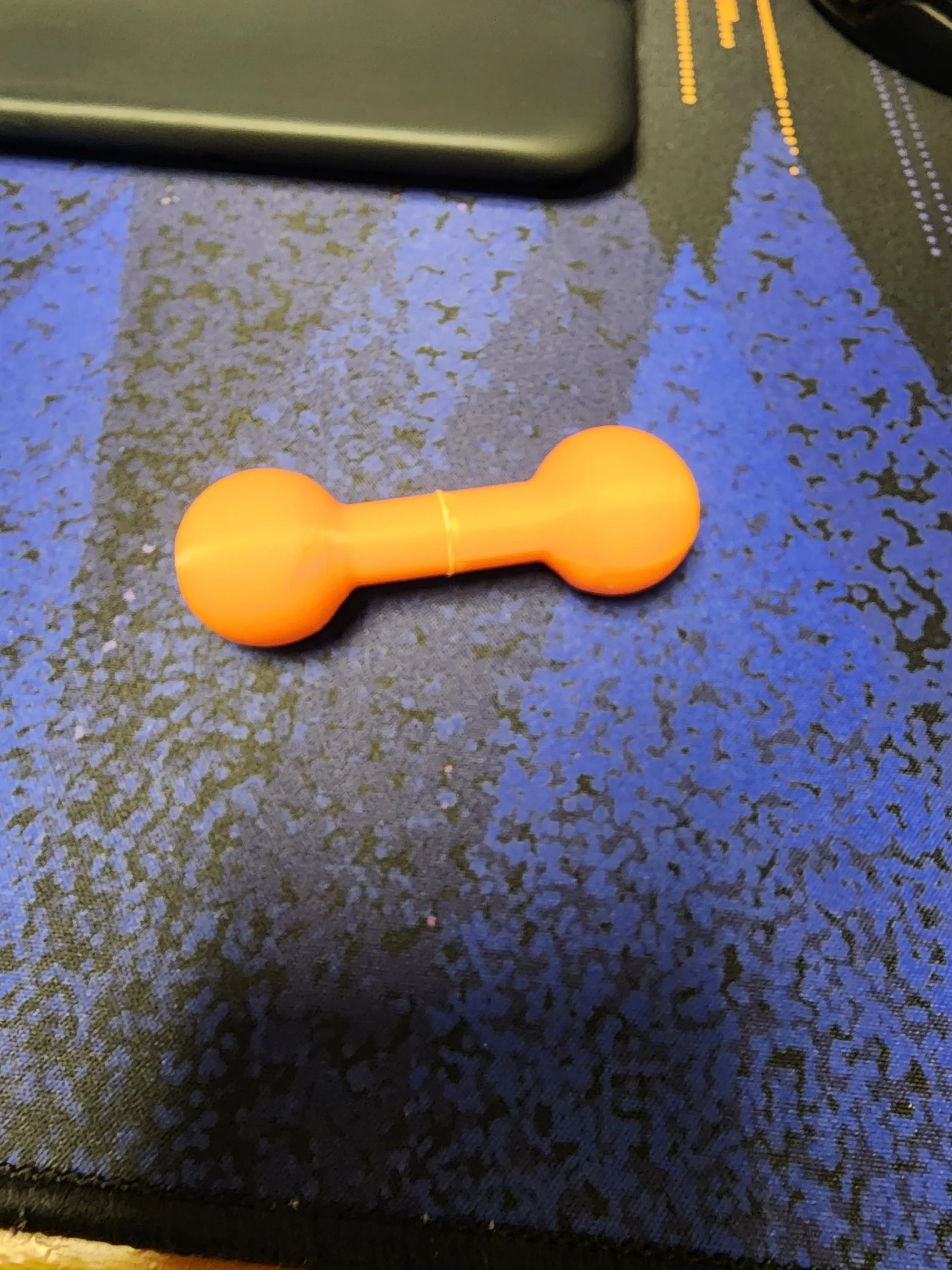

Bộ Nối Dài Bi Kép 1 inch

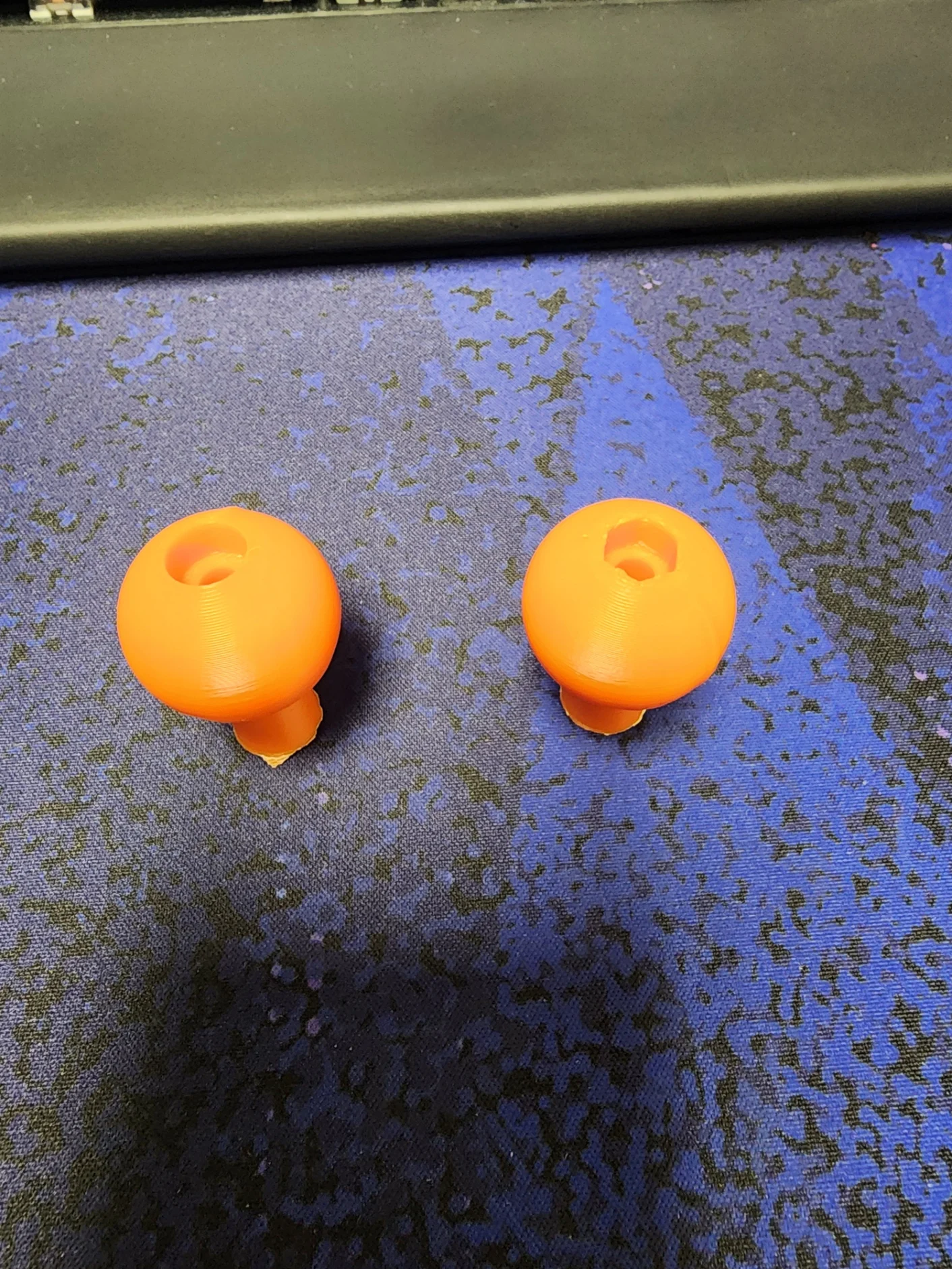

Tương thích với ngàm Ram mount cỡ B. Chia làm 2 phần để dễ in hơn. Sử dụng ốc M5 để tăng độ cứng.

Dự án Onshape đi kèm hoàn toàn dựa trên tham số.

• TotalLength - Tổng chiều dài của bộ nối dài. Chiều dài tính từ đỉnh của viên bi này đến đỉnh của viên bi kia.
• BallDiameter - Đường kính của viên bi. Cỡ B của Ram mount là 25.4mm.
• StemThickness - Độ dày của bộ nối dài.
• BallStemOverlap - Tỷ lệ phần trăm mà viên bi và thân nối nên chồng lên nhau. Bạn cần một khoảng chồng nhất định để bề mặt pha trộn hoạt động, tạo ra sự chuyển tiếp mượt mà giữa viên bi và thân.
• ScrewThickness - Độ dày của con ốc bạn đang sử dụng.
• HexNutDiameter - Đường kính của đai ốc lục giác bạn đang sử dụng, đo từ cạnh này sang cạnh kia.
• HexNutTolerance - Để dễ dàng lắp đai ốc hơn, đường kính đai ốc lục giác được tăng thêm một chút.
• ScrewHeadSizeCount - Bạn đang sử dụng loại ốc nào? Nếu là ốc có đầu tròn, hãy dùng số lượng lớn, ví dụ 50. Nếu không, hãy dùng số cạnh đa giác tương ứng với đầu ốc.
• ScrewHeadDiameter - Đường kính đầu ốc bạn đang sử dụng. Đo từ cạnh này sang cạnh kia.

In bằng ABS với viền rộng. Sử dụng ốc M5 hoặc thanh ren để tăng độ cứng.

Link OnShape:

https://cad.onshape.com/documents/c8cda89c259ed717e384212d/w/94781f66969c8c8a1466d972/e/eb792a8d2329a5bc607aadec
