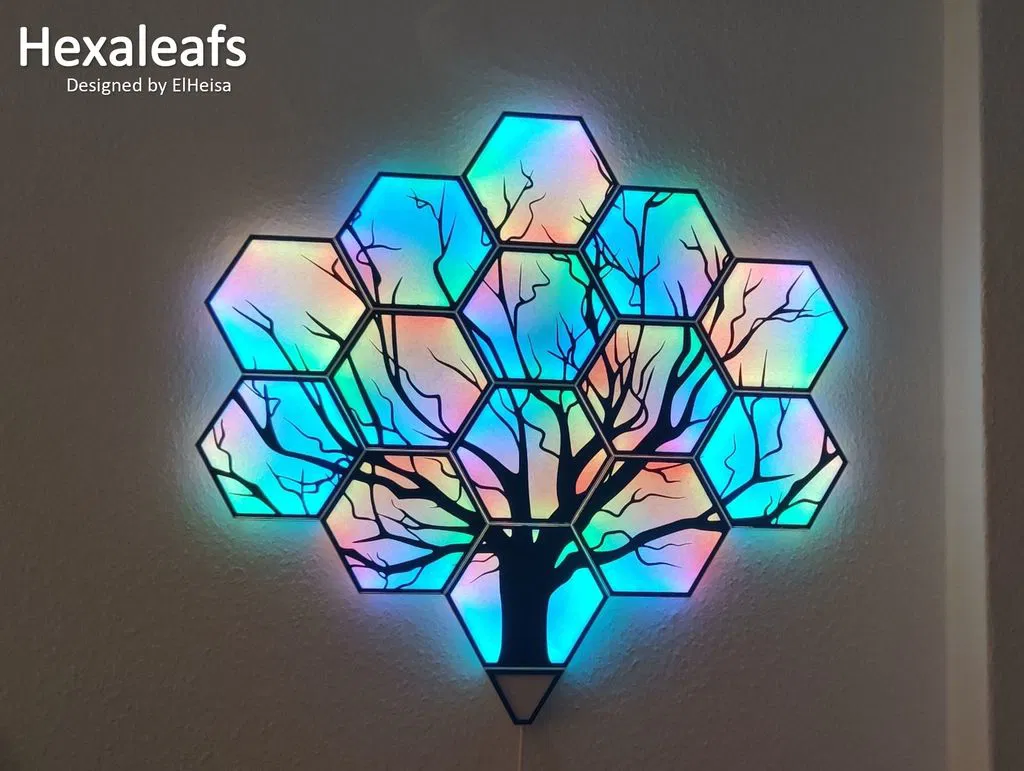

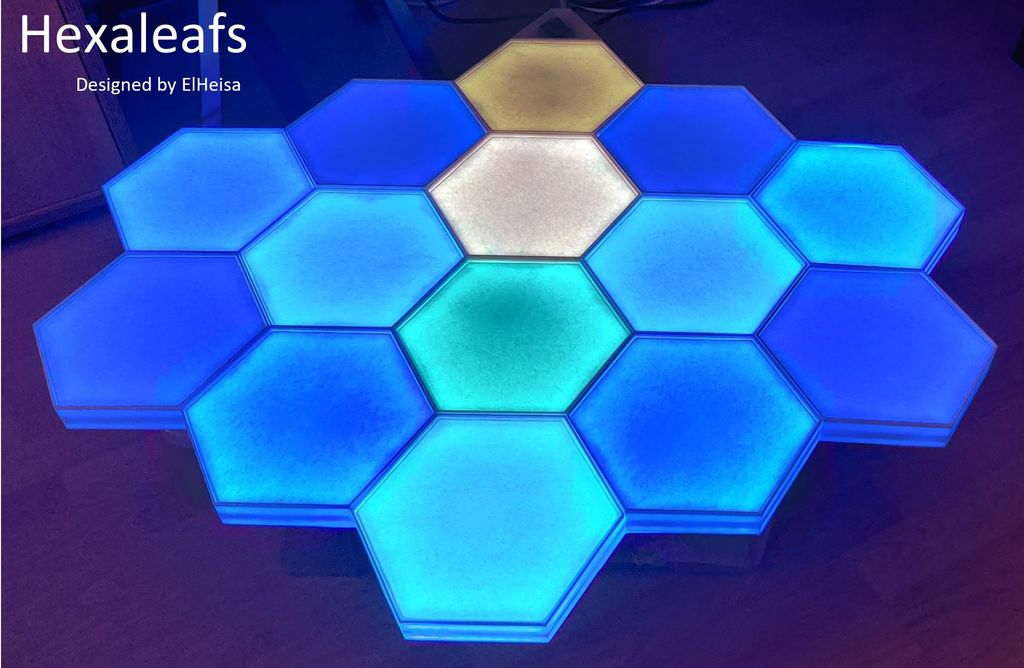

Hexagonal Nanoleaf - Hexaleaf phiên bản tự làm

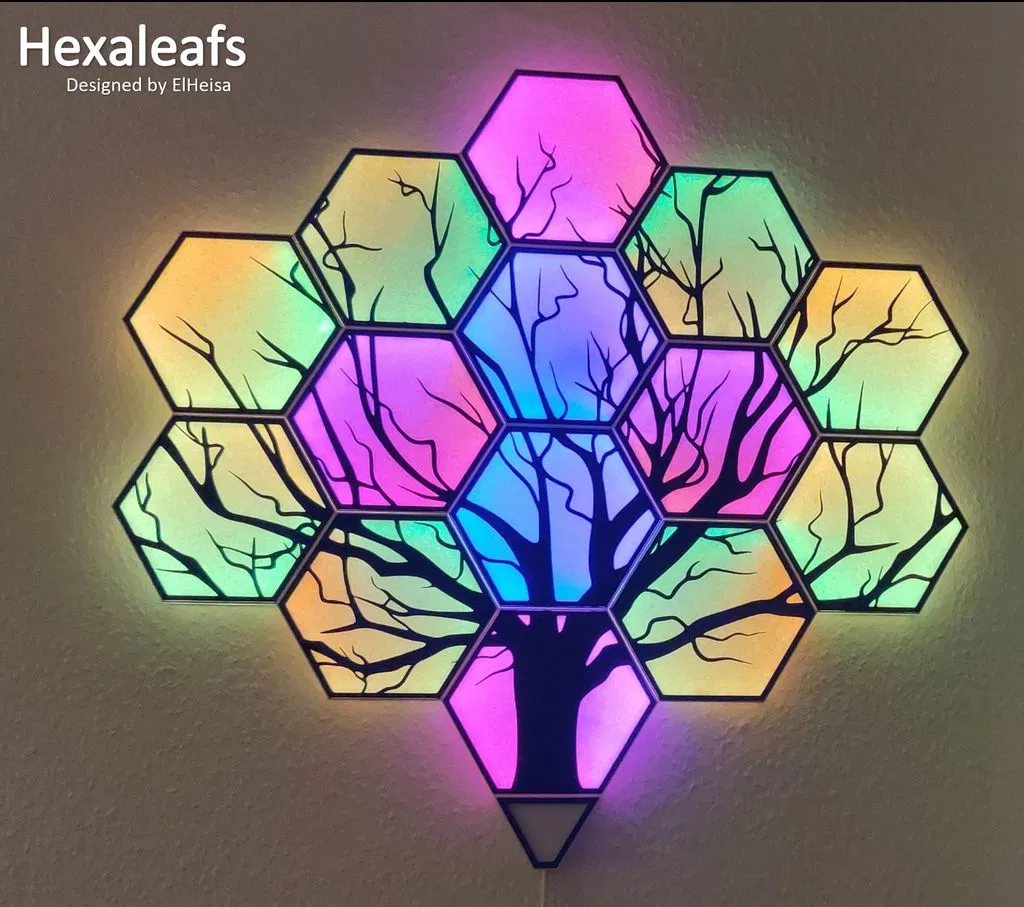

Tao tự thiết kế phiên bản Hexagonal Nanoleafs của riêng mình.

Dành cho mấy anh em nào kiếm dự án làm cho lẹ mà không cần hàn đó, ghé qua xem phiên bản Không Cần Hàn của tao nha. https://thingiverse.com/thing:5207176

Sao phiên bản này ngon hơn mấy phiên bản khác?

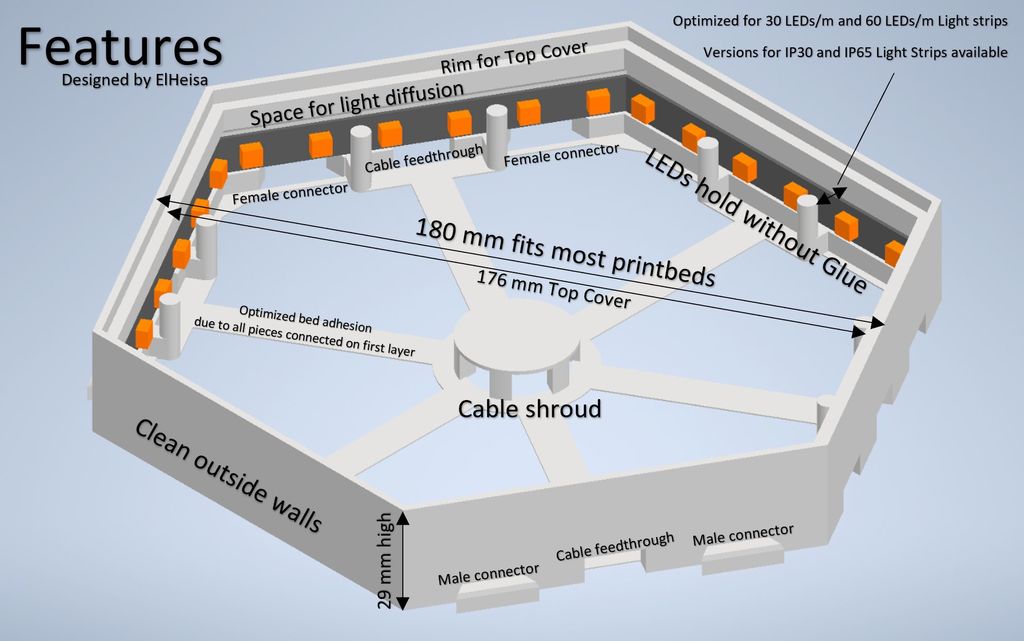

+ Tán sáng tốt hơn Mấy cái tấm đèn được chiếu sáng đồng đều + Thiết kế cover Muốn cover trơn hay có tí nhấn nhá nè? Để sự sáng tạo của mấy bạn bay cao bay xa nha. + đủ kiểu sắp xếp tấm đèn Muốn 5 hay 50 tấm đèn cũng được, thiết kế này cân hết. + Bền lâu dài Dây LED được giữ chắc chắn không cần keo dán, đỡ phải dán lại hoài. + Dễ kết nối Mấy tấm đèn gắn khớp với nhau không cần keo hay thêm bộ phận gì hết. + Không dây lằng nhằng Dây điện được quản lý gọn gàng với mấy cái chụp dây. + Nhìn ngoài gọn gàng Không có lỗ hay đầu nối thừa thãi bên ngoài chỗ mấy bạn sắp xếp đèn. - Tính toán trước, in sau Do đầu nối mỗi miếng khác nhau, nên phải tính toán cách sắp xếp trước khi in. - Thời gian in lâu Mấy tấm đèn này chi tiết nên in lâu hơn mấy thiết kế khác. - Đừng scale Các tấm đèn được thiết kế theo độ dày và khoảng cách của Dây LED. Nếu scale sẽ làm dây LED không vừa. - Hàn nối Cần có kỹ năng hàn cơ bản.

*Hướng dẫn Bước 1: Lên kế hoạch

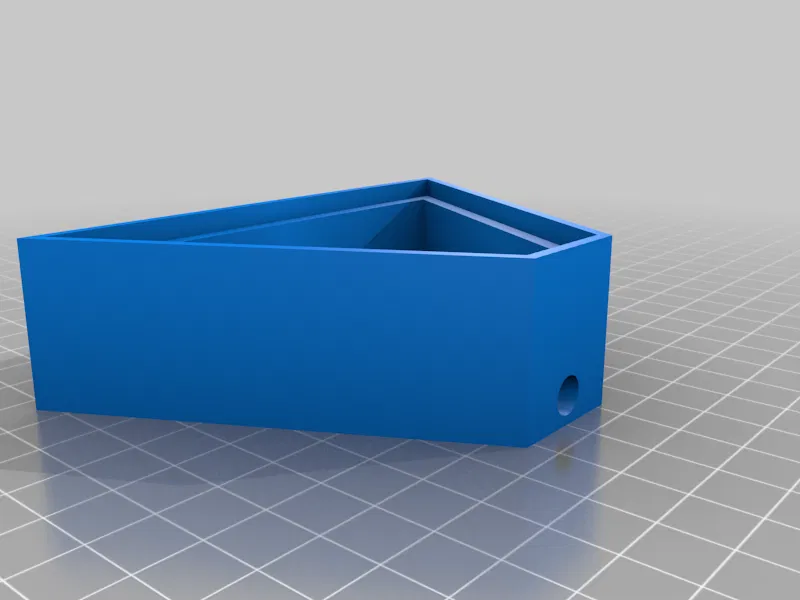

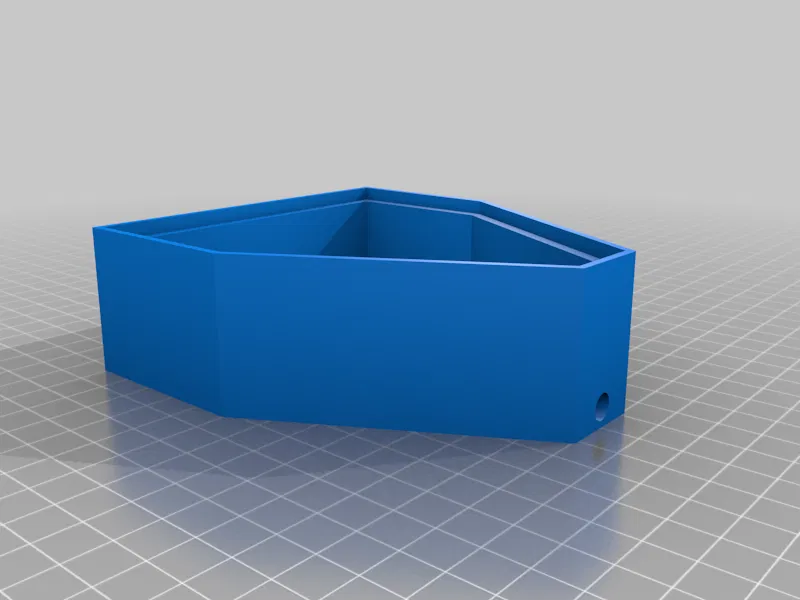

Tao có cung cấp nhiều file cho phép mấy bạn tạo đủ kiểu hình dáng và cấu hình cho Hexaleaf của riêng mình. Lên kế hoạchcách bạn muốnsắp xếp chúng trên tường. Thoải mái sáng tạo với các hình dáng độc đáo nha!

Lập mộtdanh sách vềsố lượng vàloại Hexaleaf bạn cần in và loại Dây LED bạn muốn dùng.

Tao dùng Dây LEDWS2812b với 60 LED/m.

Mỗi Hexaleaf cần 60 cm Dây LED, vậy là 18 hoặc 36 LED tùy thuộc vào bạn dùng loại30 hoặc 60 LED/m. Cả hai đều ổn.

Tùy thuộc vào việc bạn dùng loạiIP30 (không chống nước)hay IP65 (chống nước) mà có các phiên bản file khác nhau do loại IP65 dày hơn một chút.

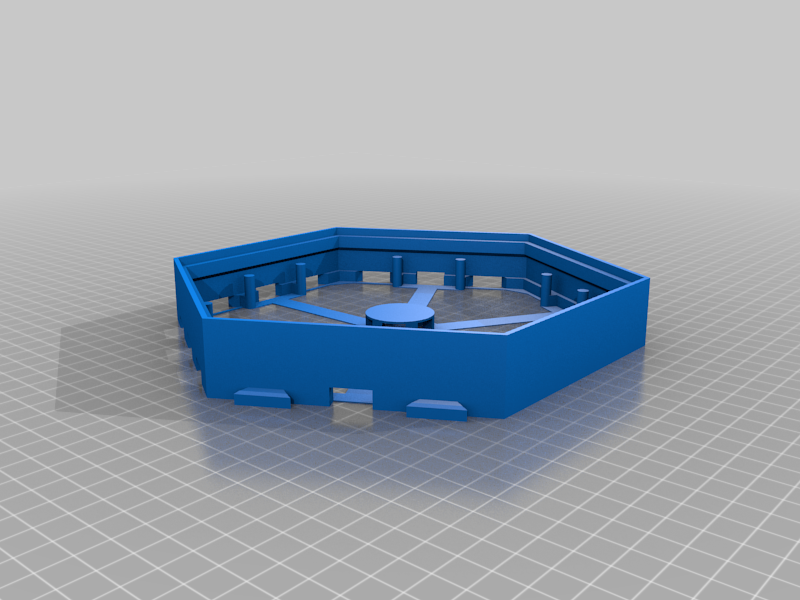

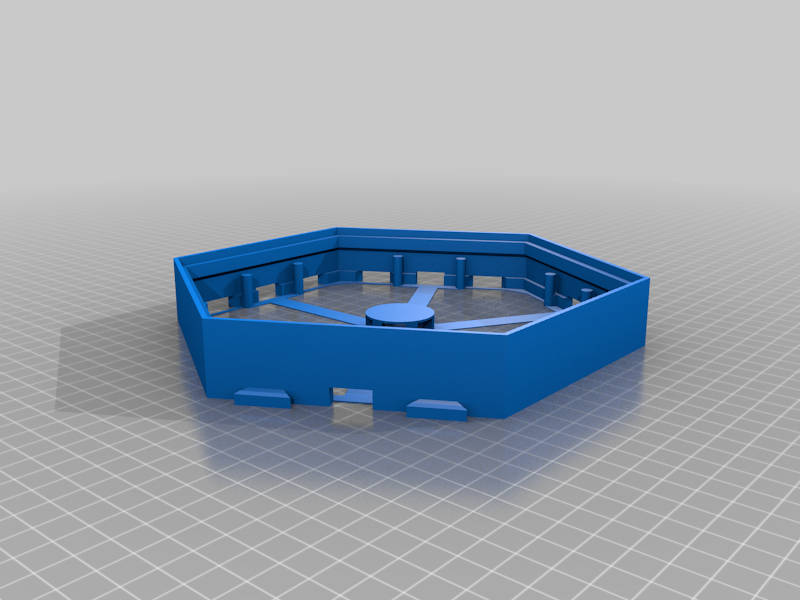

Mọi miếng ghép sẽ hơi khác nhau dođầu nối nằm ởcác mặt khác nhau. Điều này cho phép mặt ngoài gọn gàng không có đầu nối thừa và cũng cho phép đủ mọi kiểu sắp xếp khác nhau. Tao dùng phương pháp dán nhãn sau:

*m

• – đầu nối đực / đầu nối ở bên ngoài (ba cạnh dưới) *f
• – đầu nối cái / đầu nối ở bên trong (ba cạnh trên) *0
• – không có đầu nối / mặt ngoài

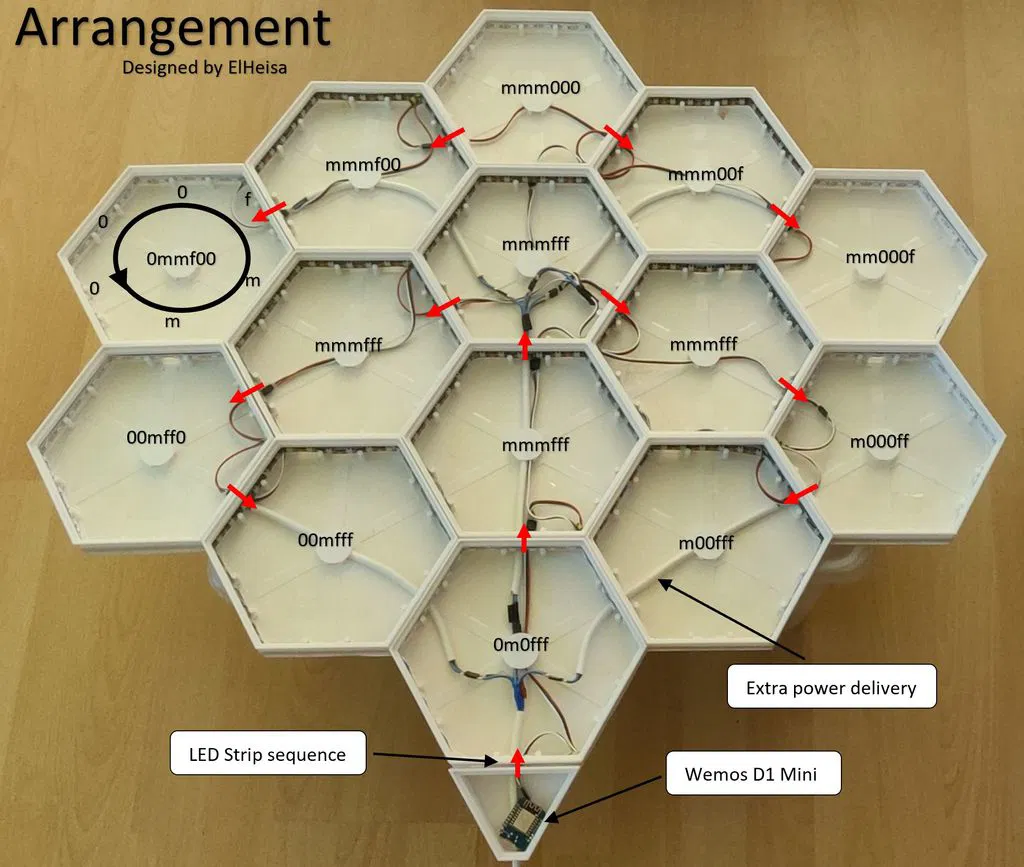

Nếu bạnvẽ ra cách bạn muốn các miếng ghép đượcsắp xếp, bạn sẽ dễ dàng lập danh sách tất cả các miếng bạn cần. Nhãn cho các miếng tao dùng trong chỗ sắp xếp của tao có thể xem tronghình ảnh sắp xếp.

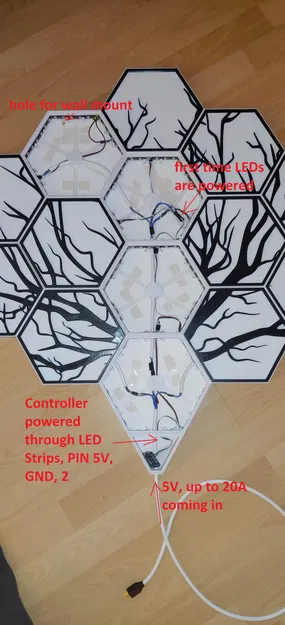

Mỗi LED tiêu thụ tối đa 50 mA ở độ sáng tối đa. Chỗ tao sắp xếp có 516 LED, do đó tao đang dùng Nguồn ngoài 20 A.

Dây LED WS2812 cầncấp nguồn thêm mỗi 5 m.

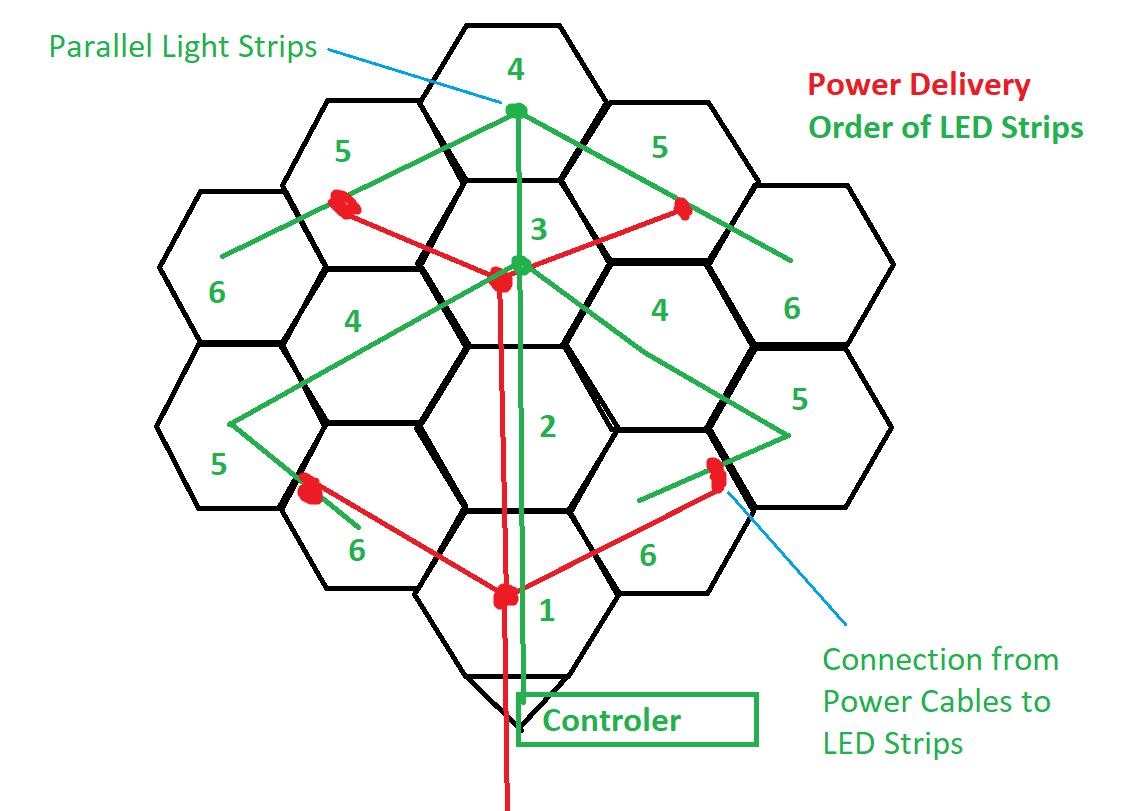

Nếu bạn dự định làm chỗ sắp xếp lớn, hãy đảm bảo đi dây nguồn phụ. Tao đã làm hơi quá tay và đi thêm dây phụ khoảng 1 mét một lần, cái này có lẽ không cần thiết nhưng thà cẩn thận còn hơn.

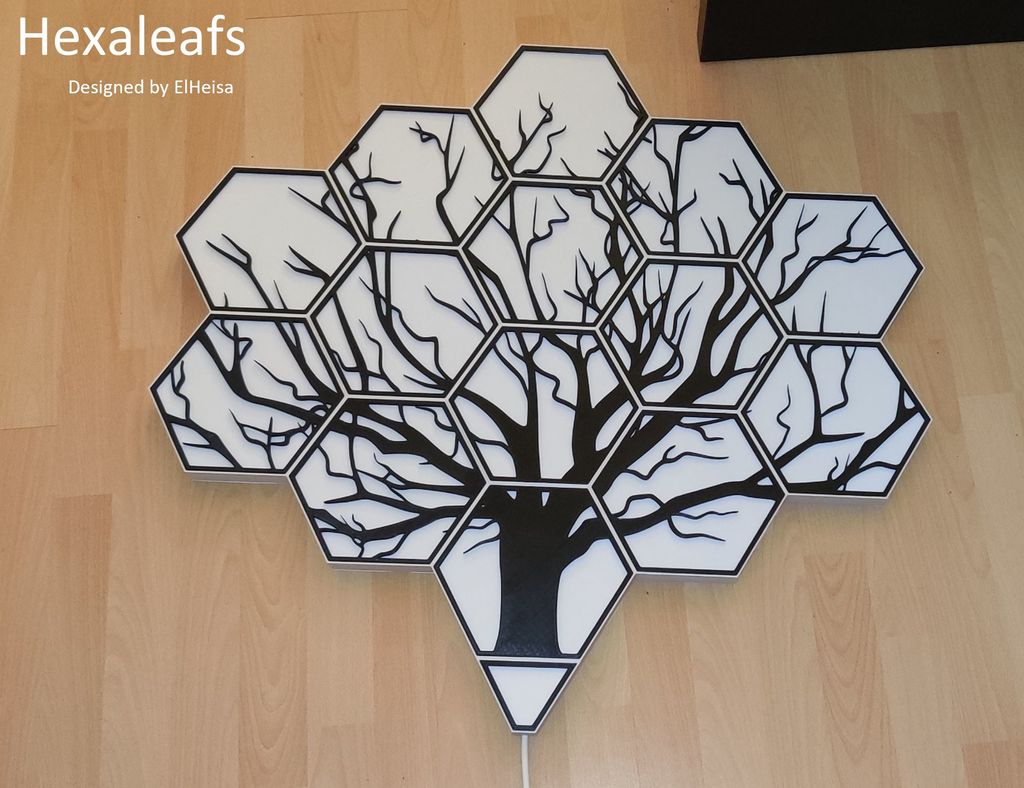

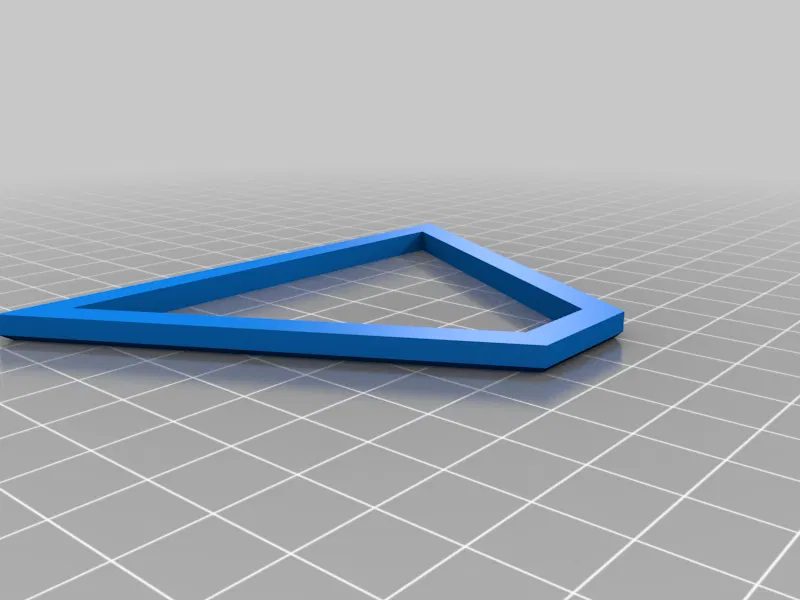

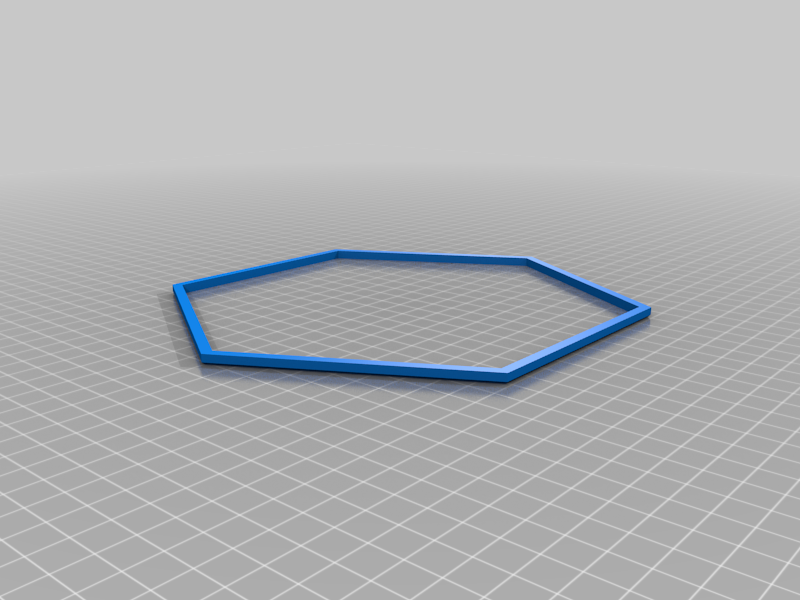

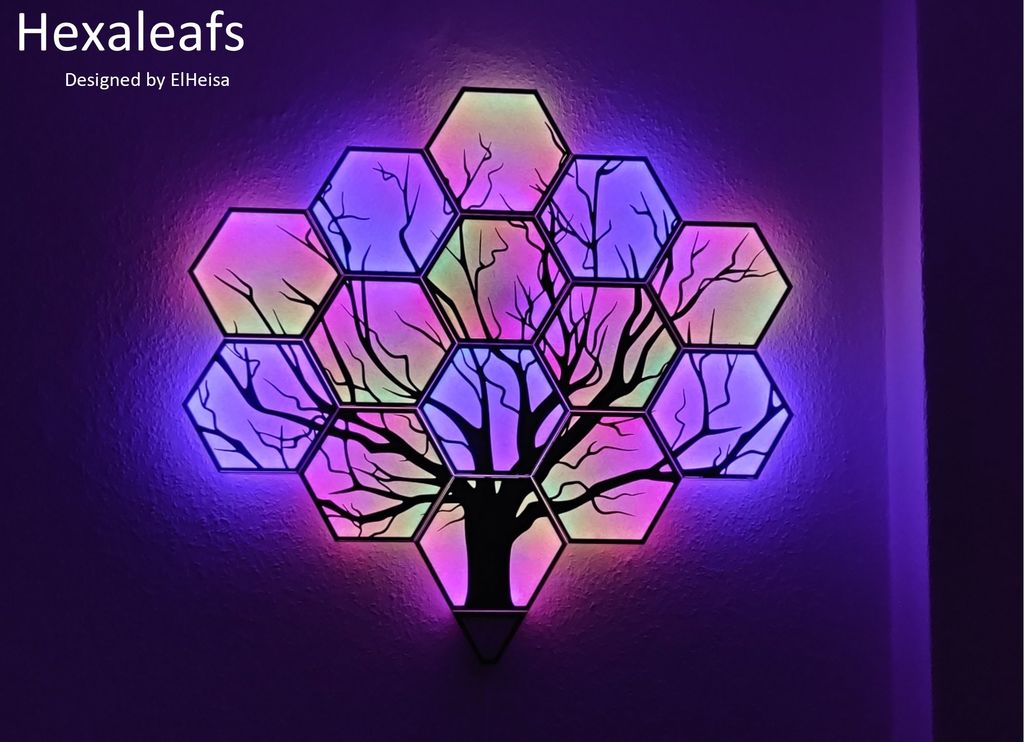

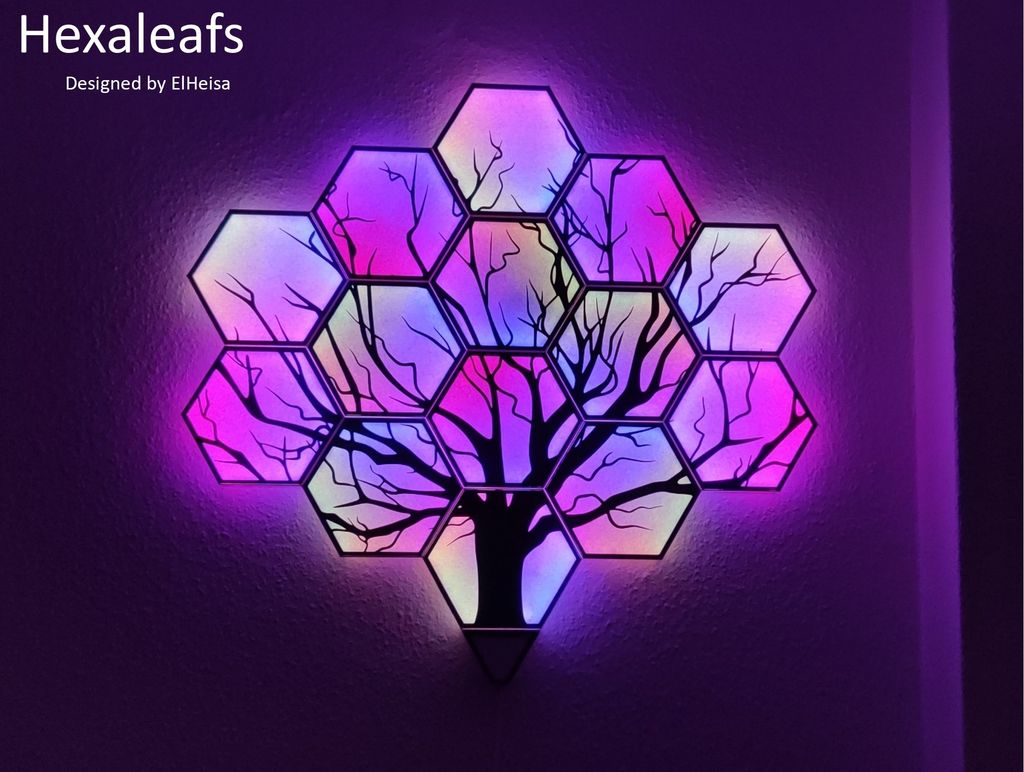

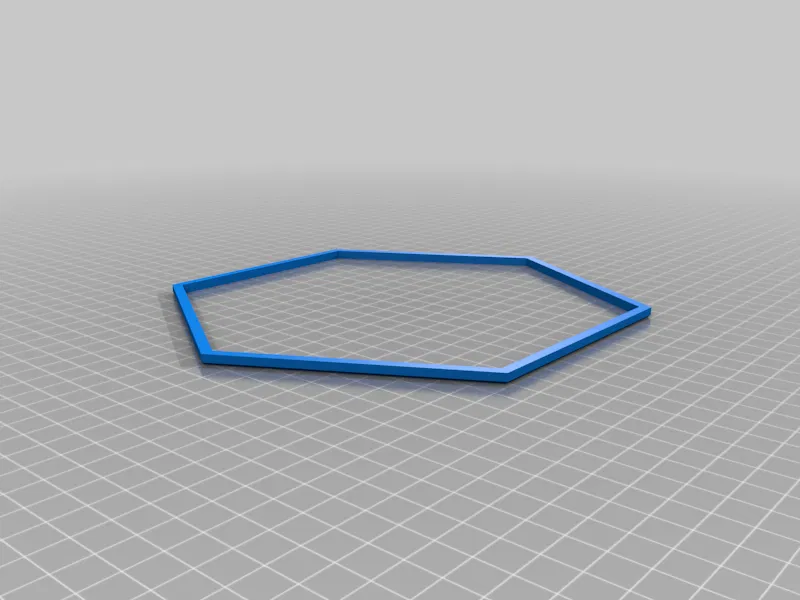

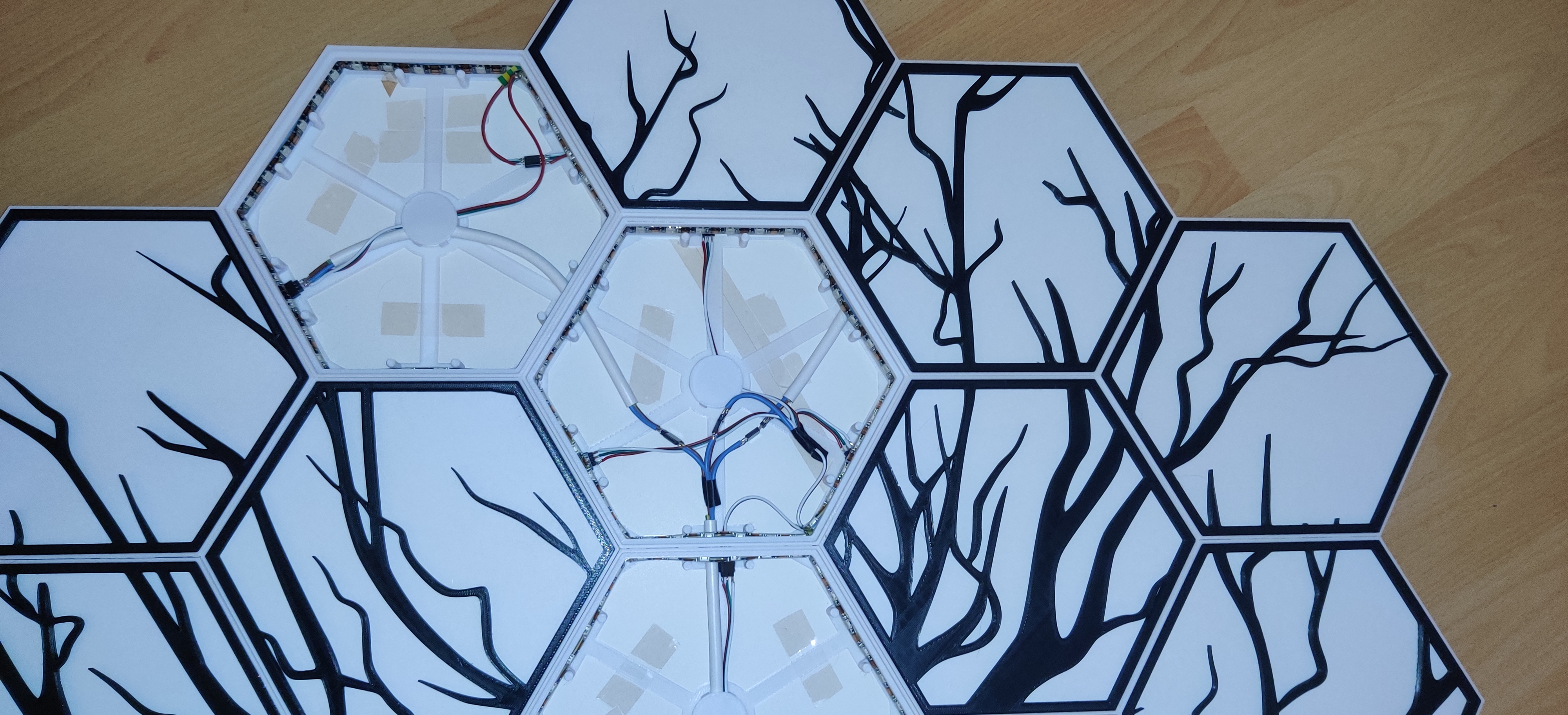

Cuối cùng là bạn muốn loạicover nào? Tao đã thiết kếcover cây của riêng mình (https://www.thingiverse.com/thing:5025463) mặc dù tao cũng để lại một file chỉ cóviền ngoài nếu bạn không muốn gì đặc biệt. Tao khuyên bạn nên tự thiết kế hoặc xemDự án 100Hex để lấy cảm hứng (https://www.thingiverse.com/thing:2477471).

Bước 2: In ấn

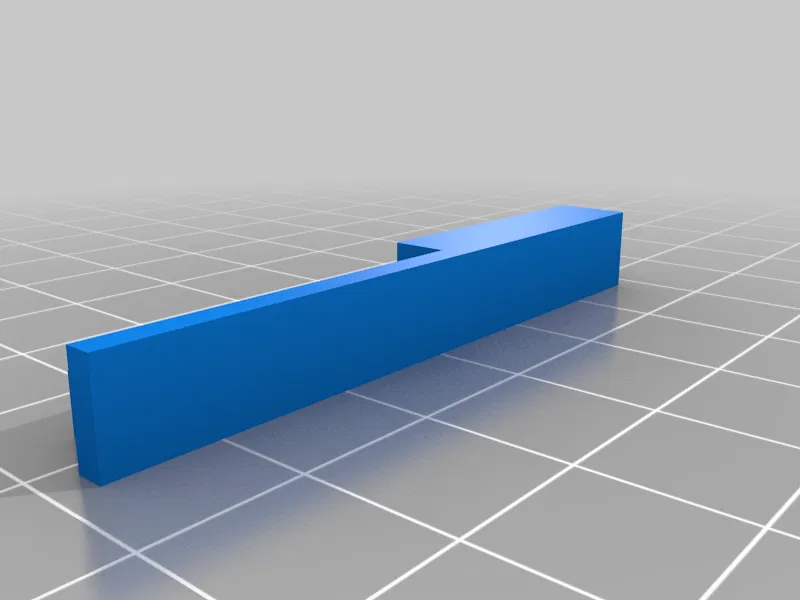

Mọi miếng ghép đều được nối với nhau bằng cáchgắn khớp vào nhau. Để đảm bảo chúng khớp hoàn hảo, tao khuyên nên in thử hai cáiConnector Testpieces. Chúng nên khớp vào nhau hoàn hảo khi xoay. Nếu bạn dùng CURA, bạn có thể điều chỉnh dung sai với thuộc tính "Horizontal Expansion" có thể tìm thấy trong "Walls".

Tao đã in các miếng của mình bằng đầu phun 0,4 mm ở độ cao lớp 0,2 mm mà không cần brim hay raft. Mỗi miếng mất khoảng 6 giờ để in và nặng khoảng 50 g.

Đánh dấu từng miếng để không bị lạc mất miếng đã in và vị trí của nó.

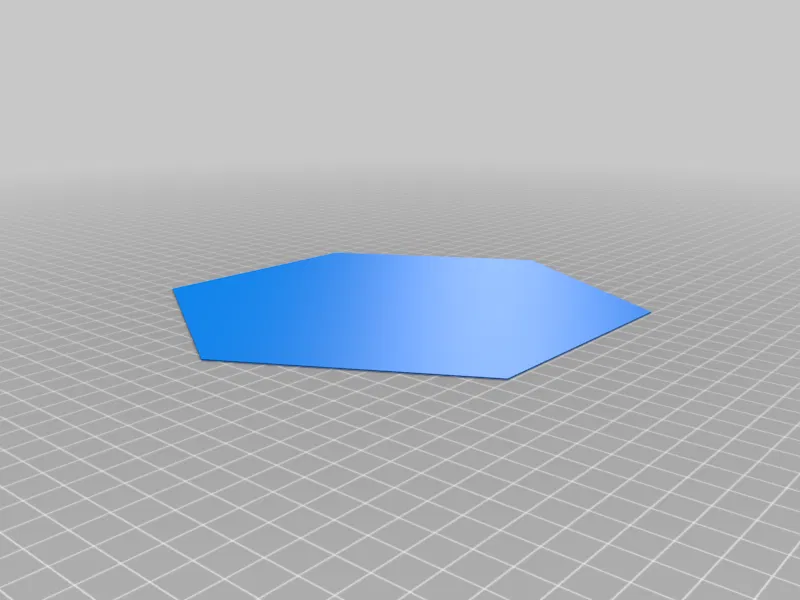

Tao đã cắt tất cả cáctấm khuếch tán bằnggiấy, nhưng bạn cũng có thể dùng file khuếch tán được cung cấp đểin chúng.

Bước 3: Lắp ráp

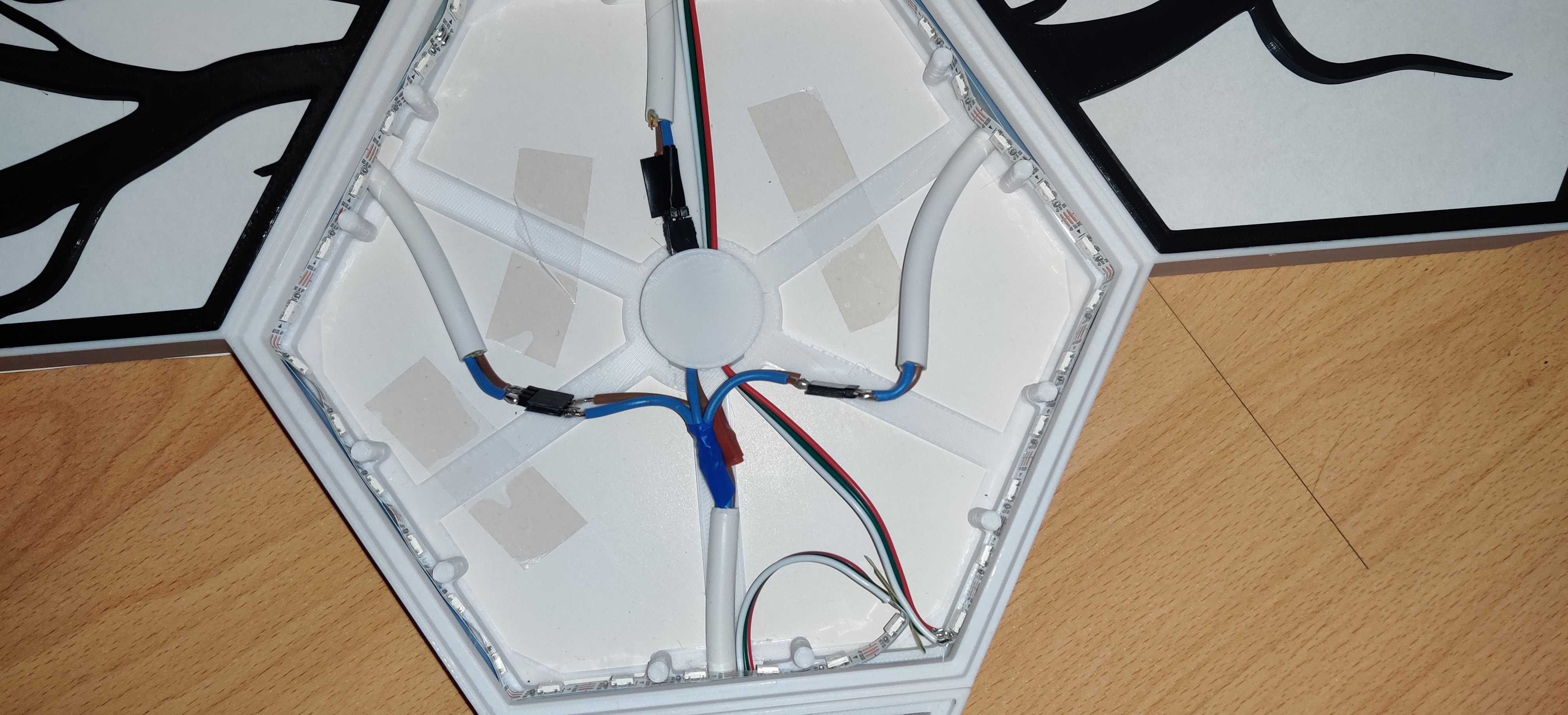

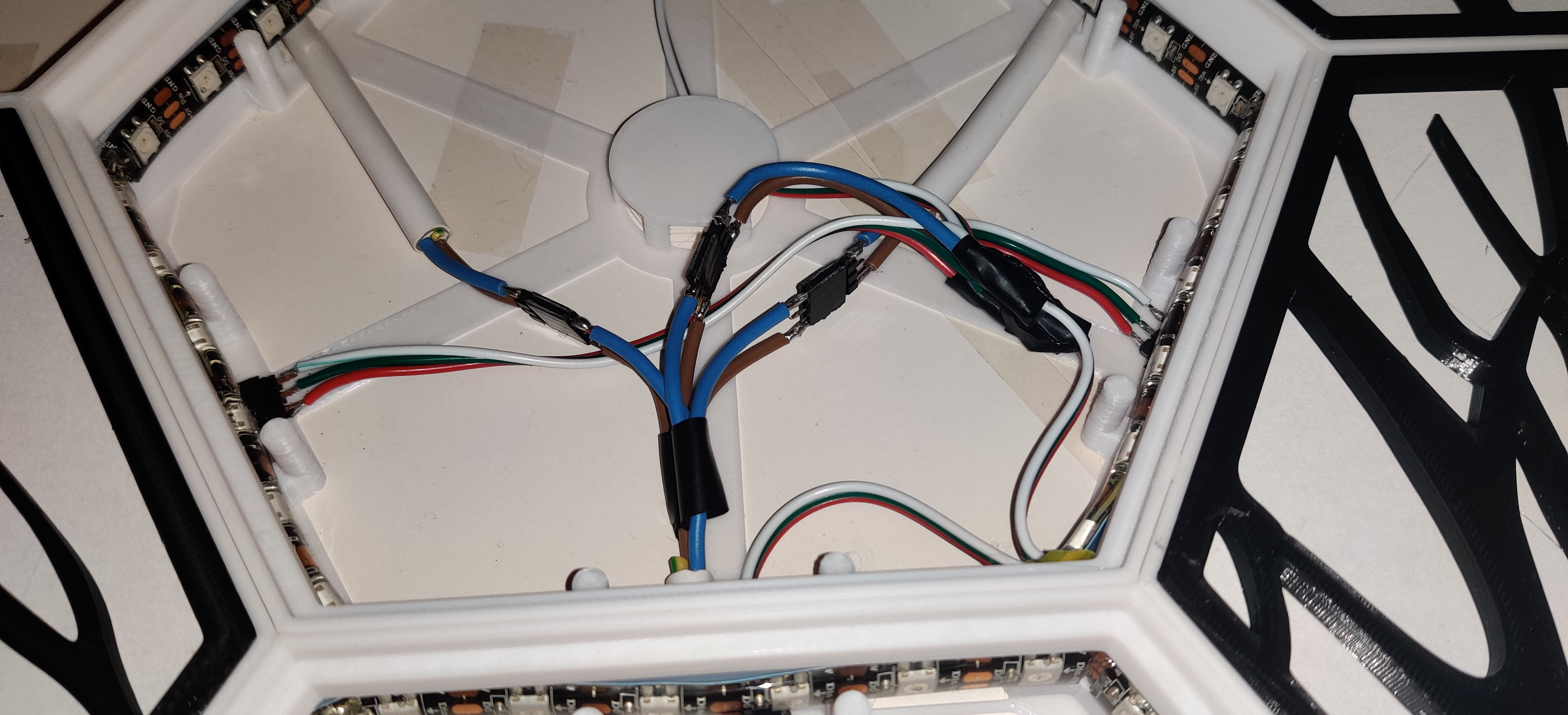

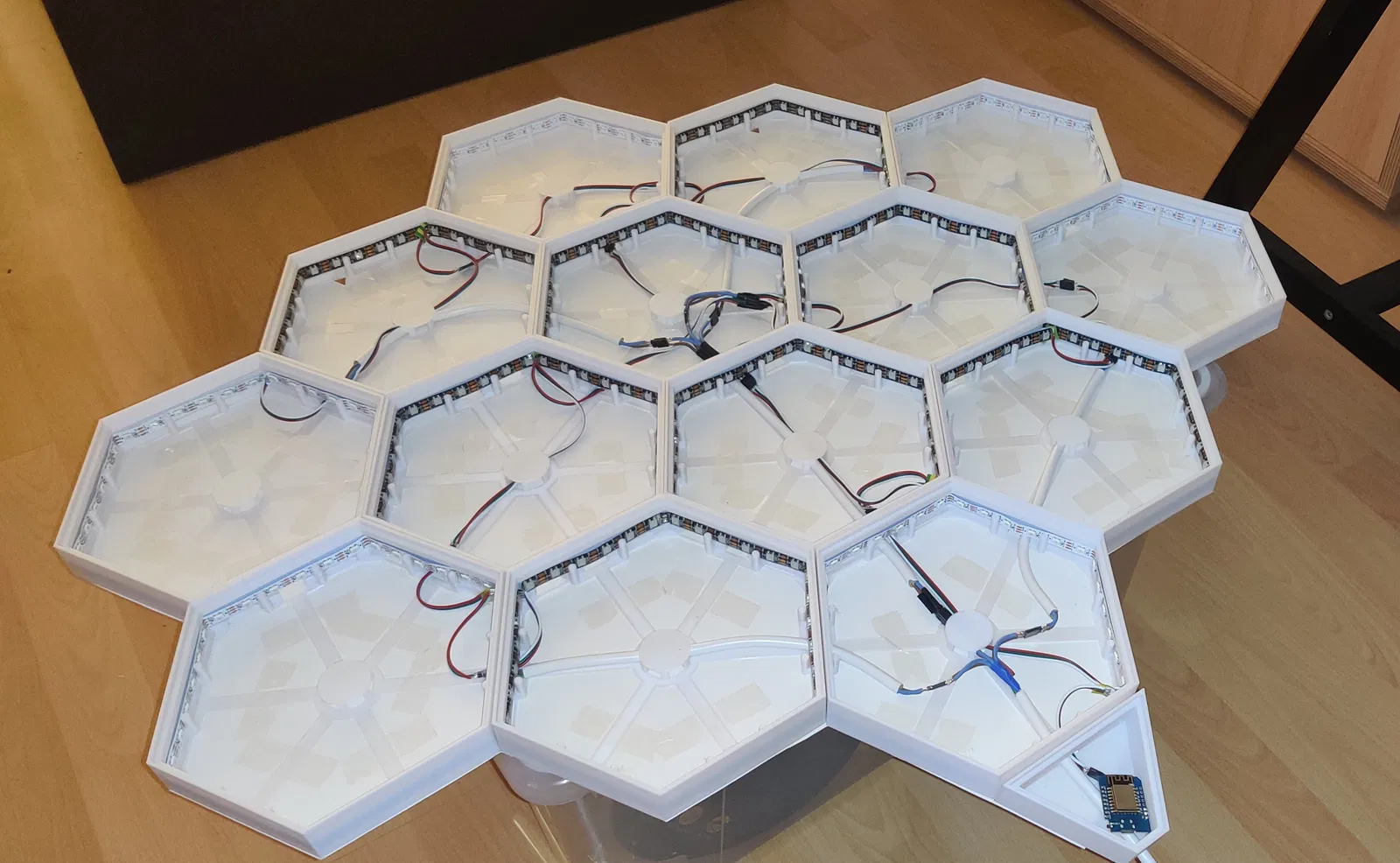

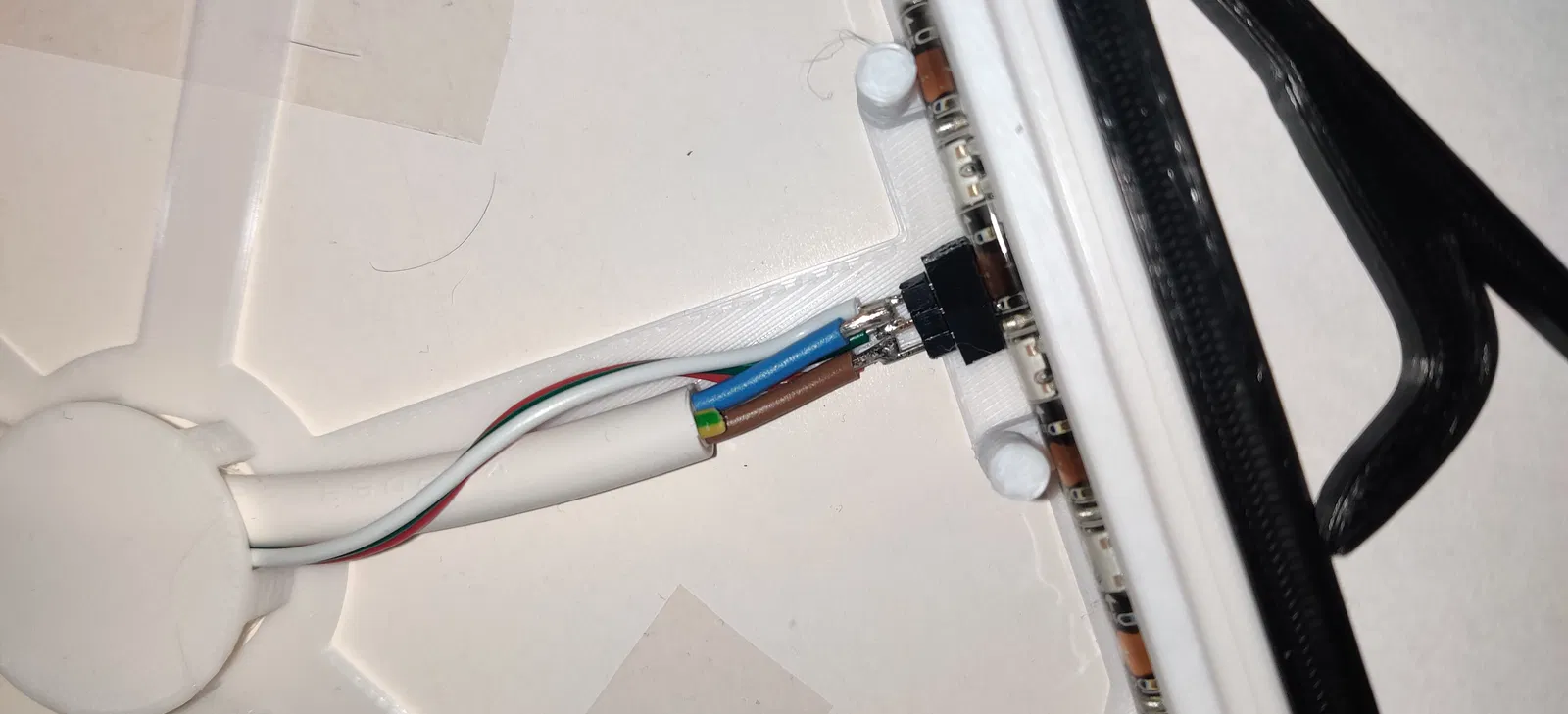

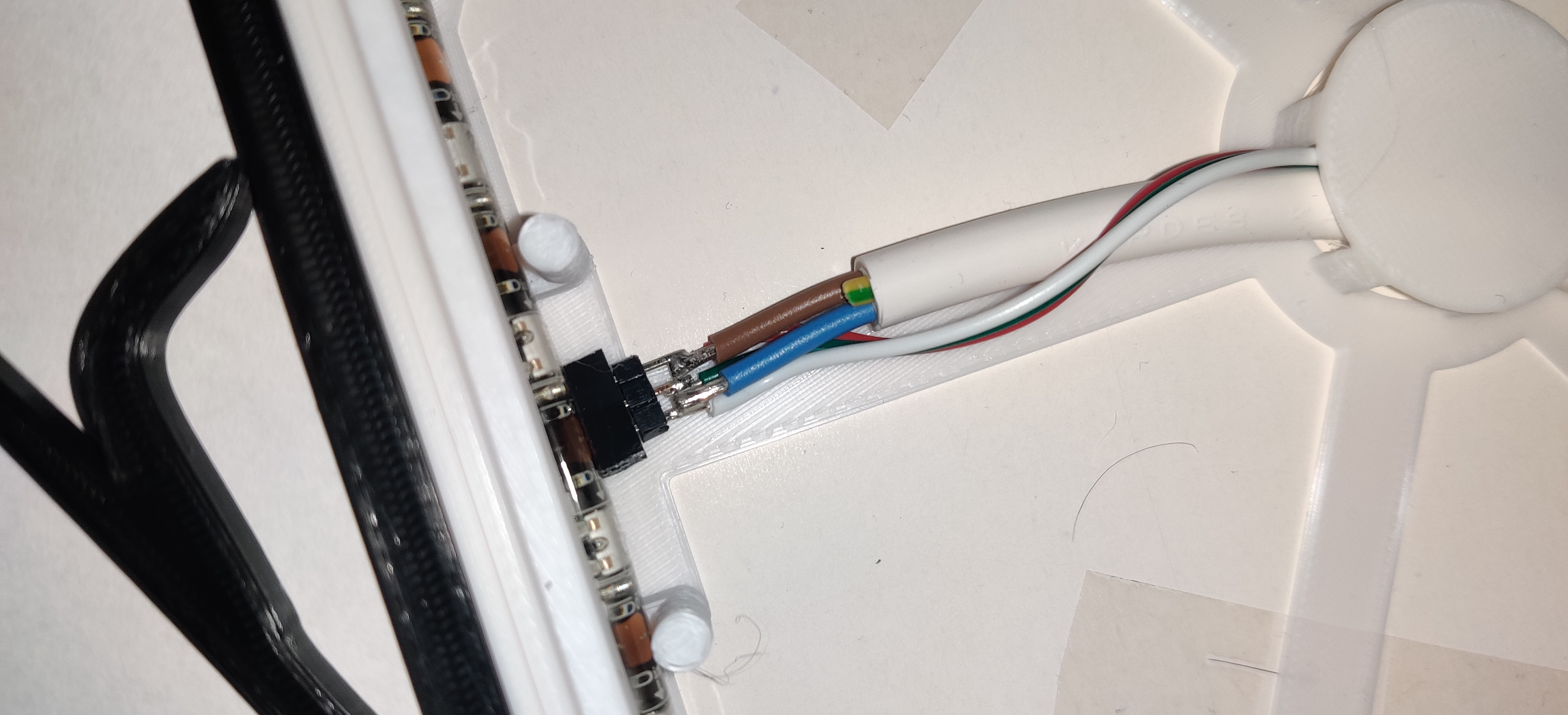

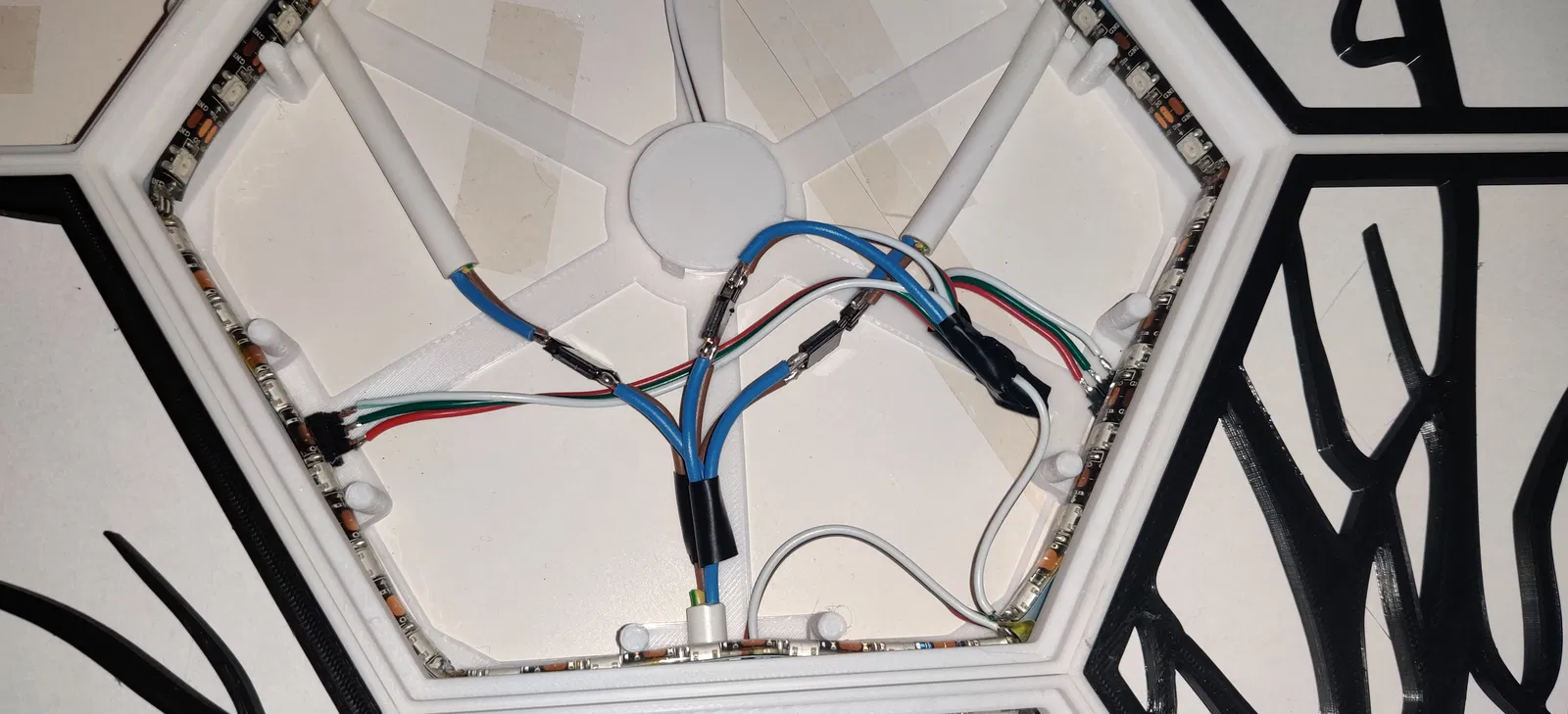

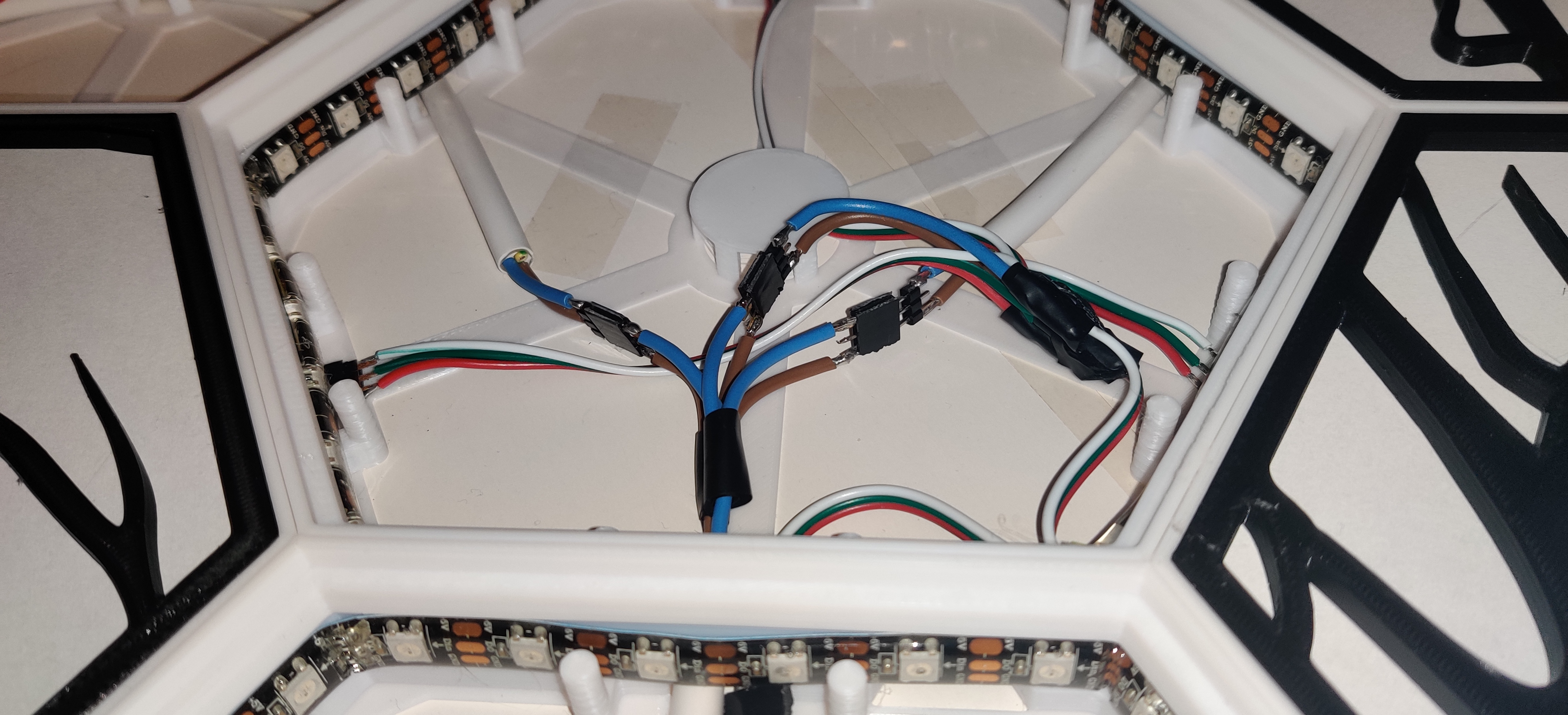

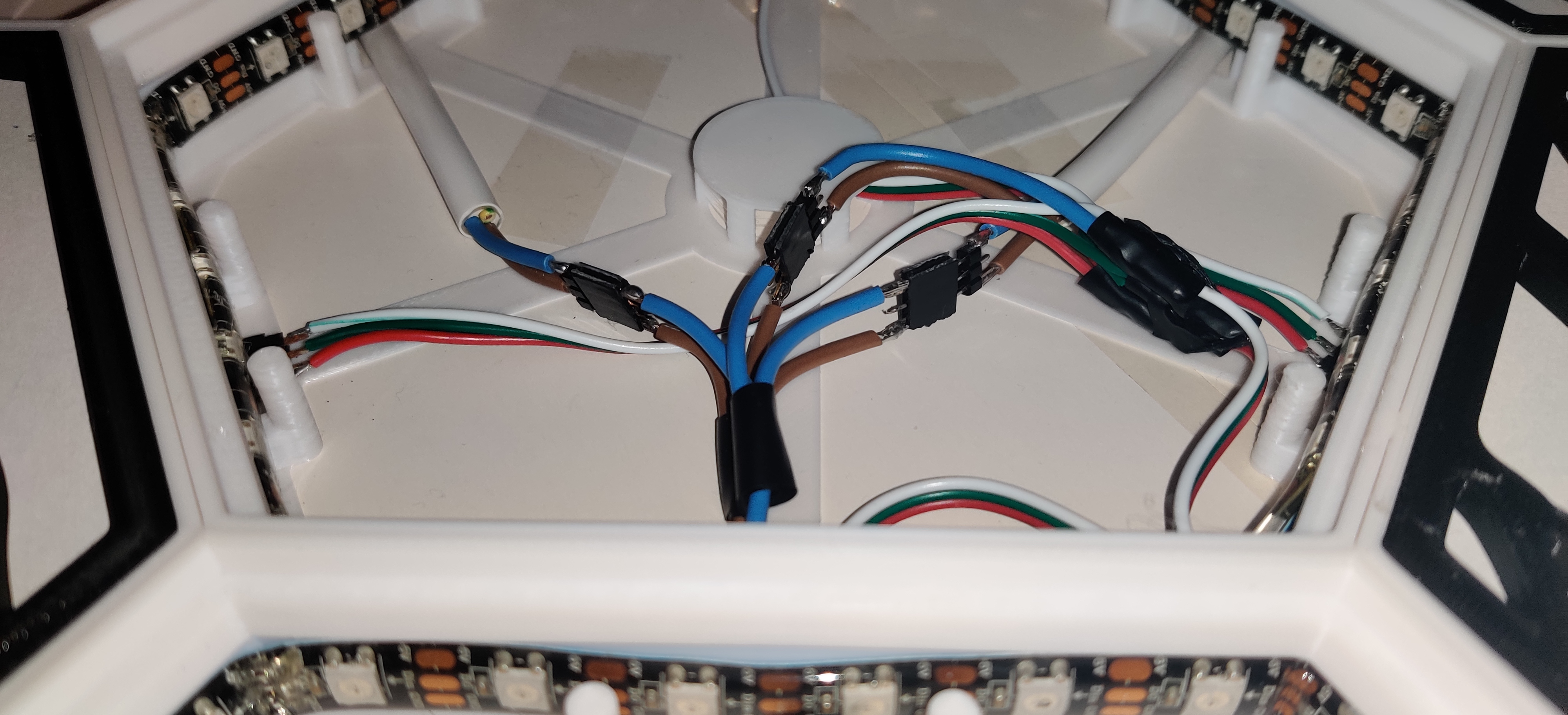

Tao đãhàn từng sợi dây LED vào dây có đầu nối pin để tao có thể hoàn thành mọi việc hàn nối trước khi lắp ráp.

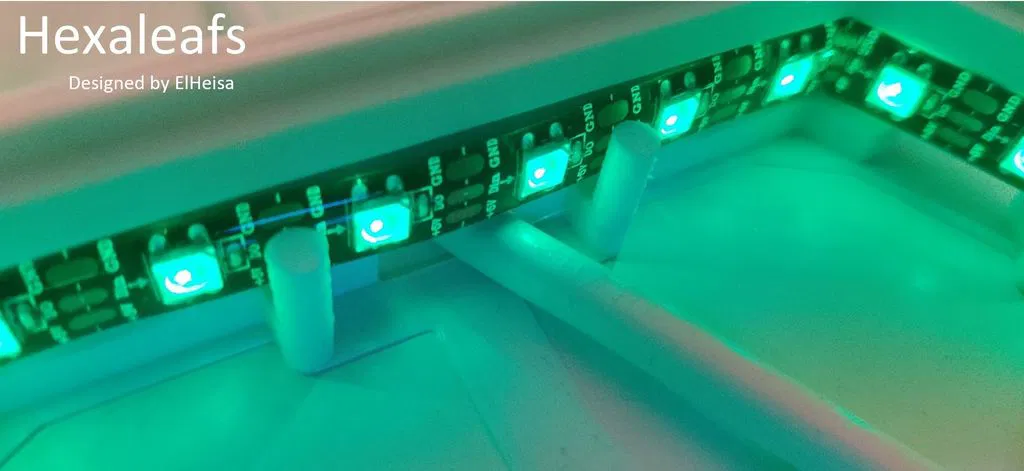

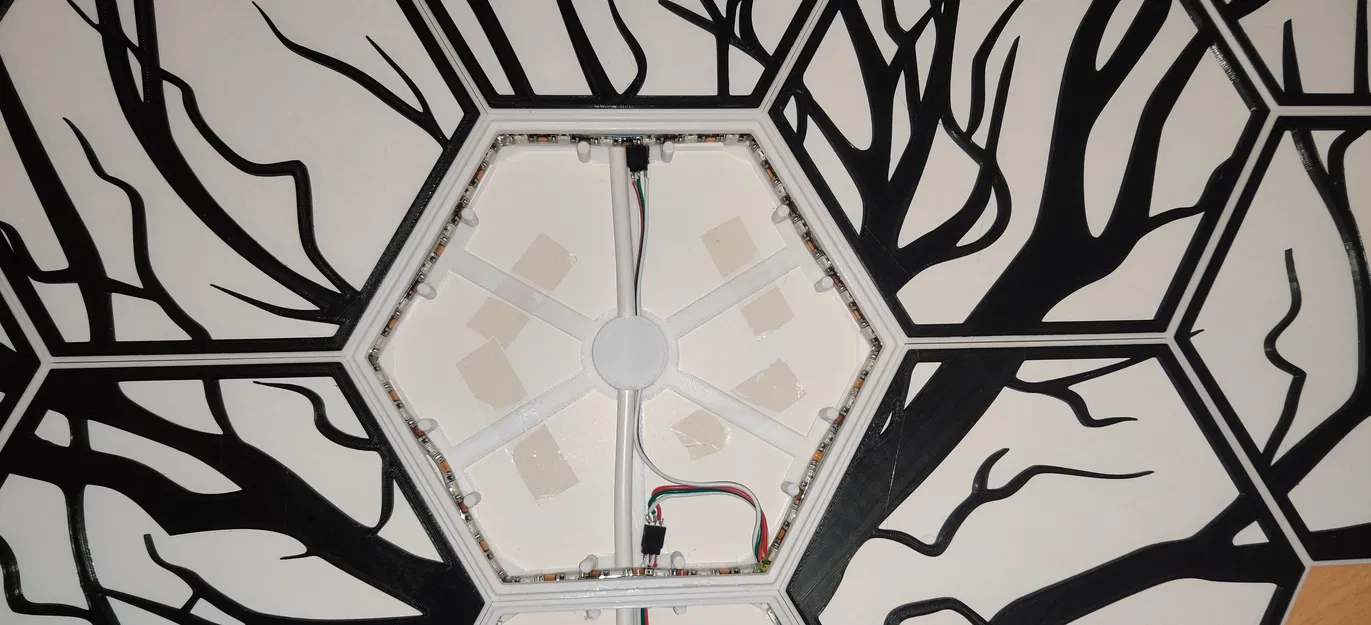

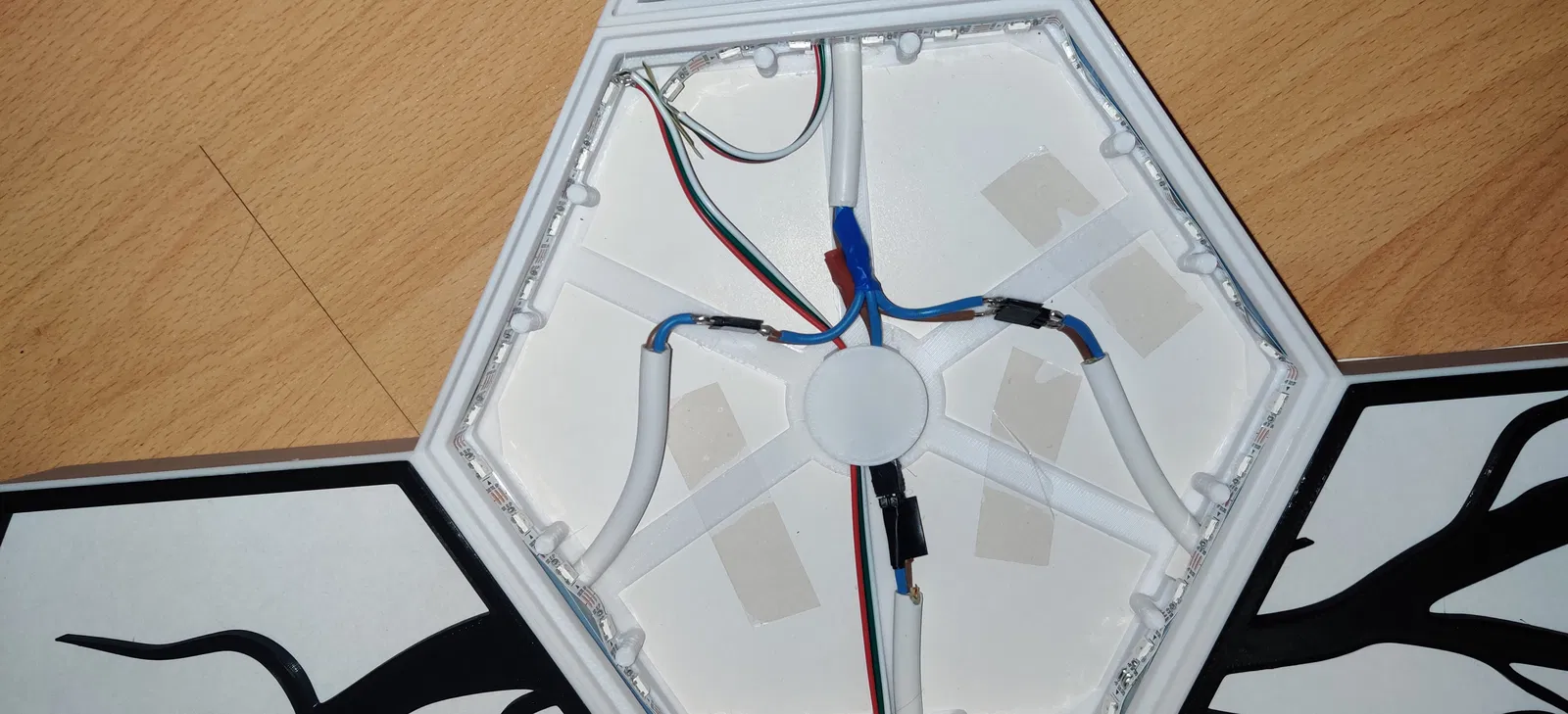

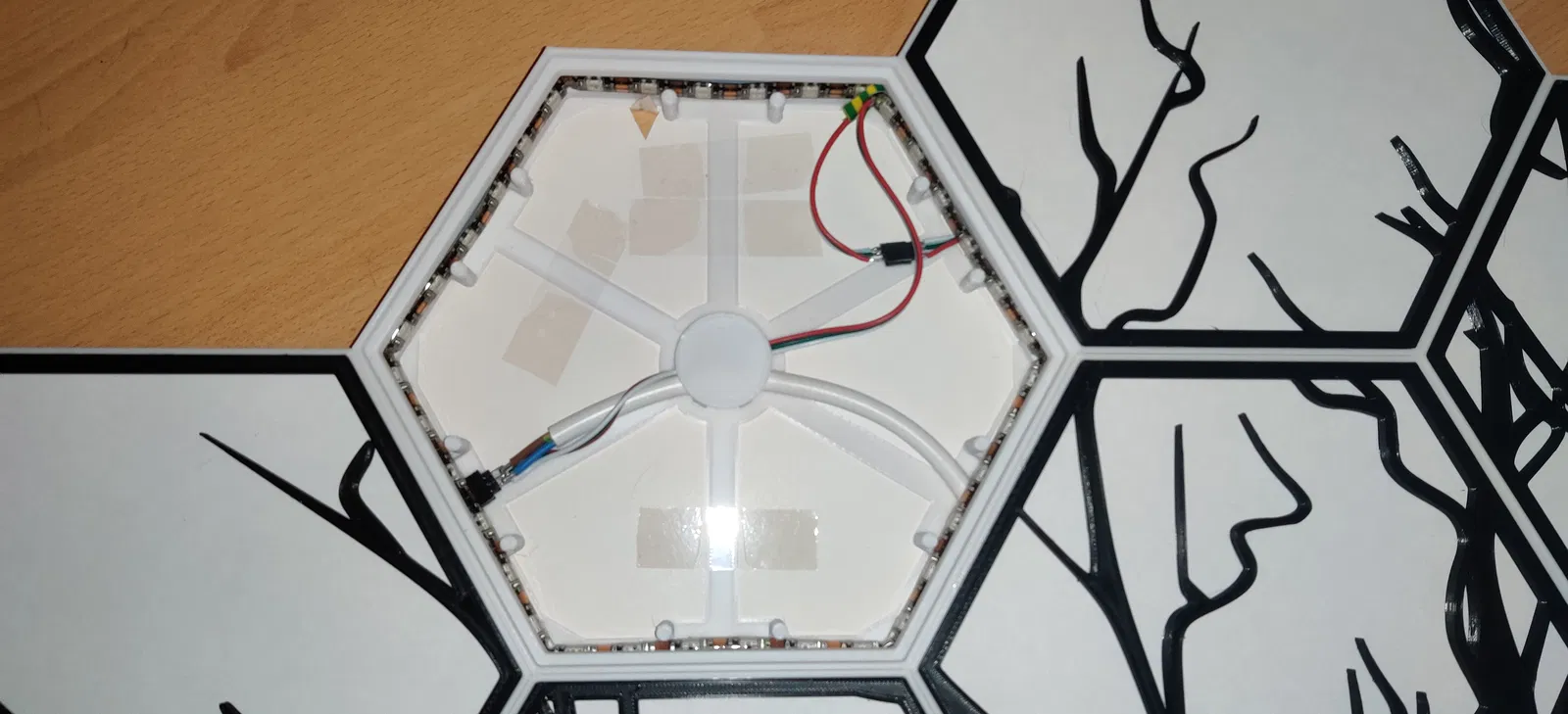

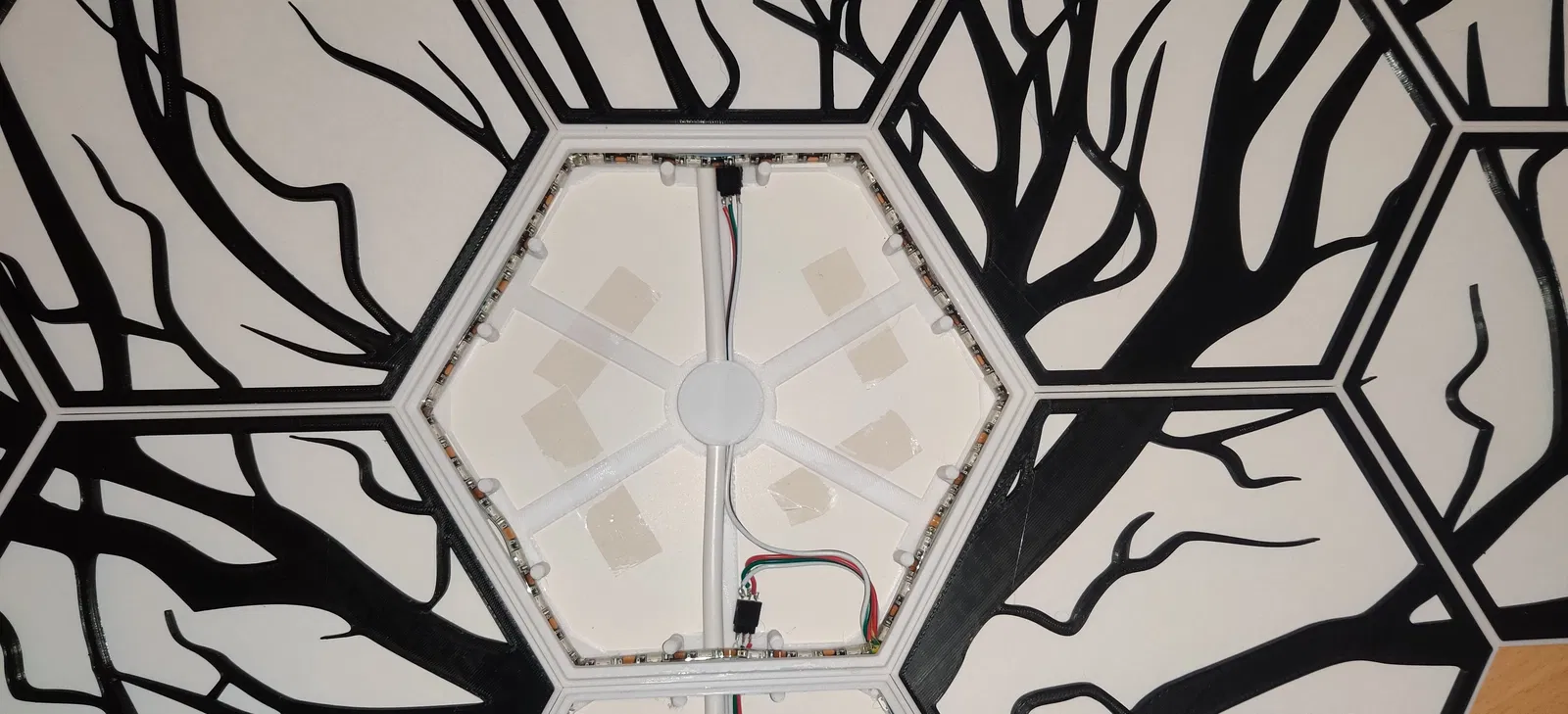

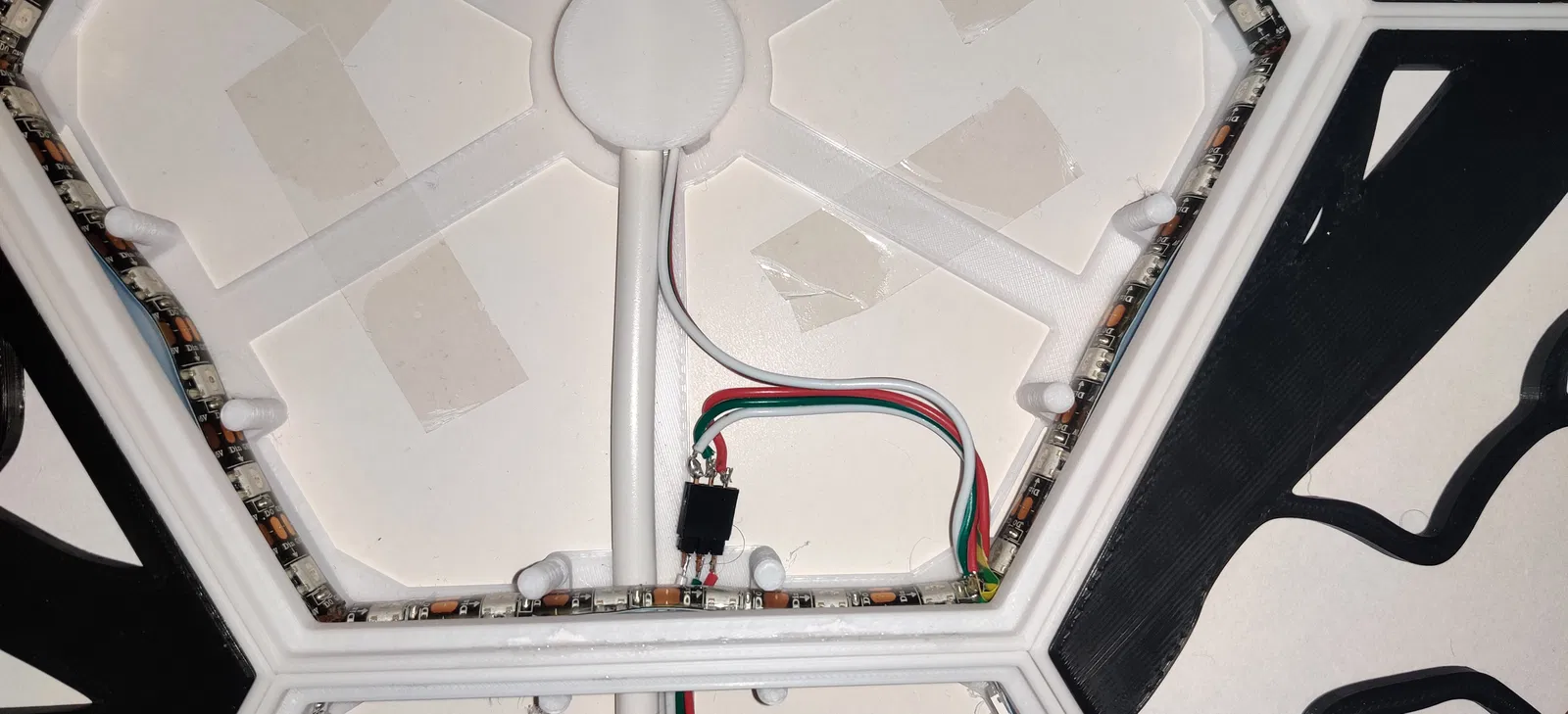

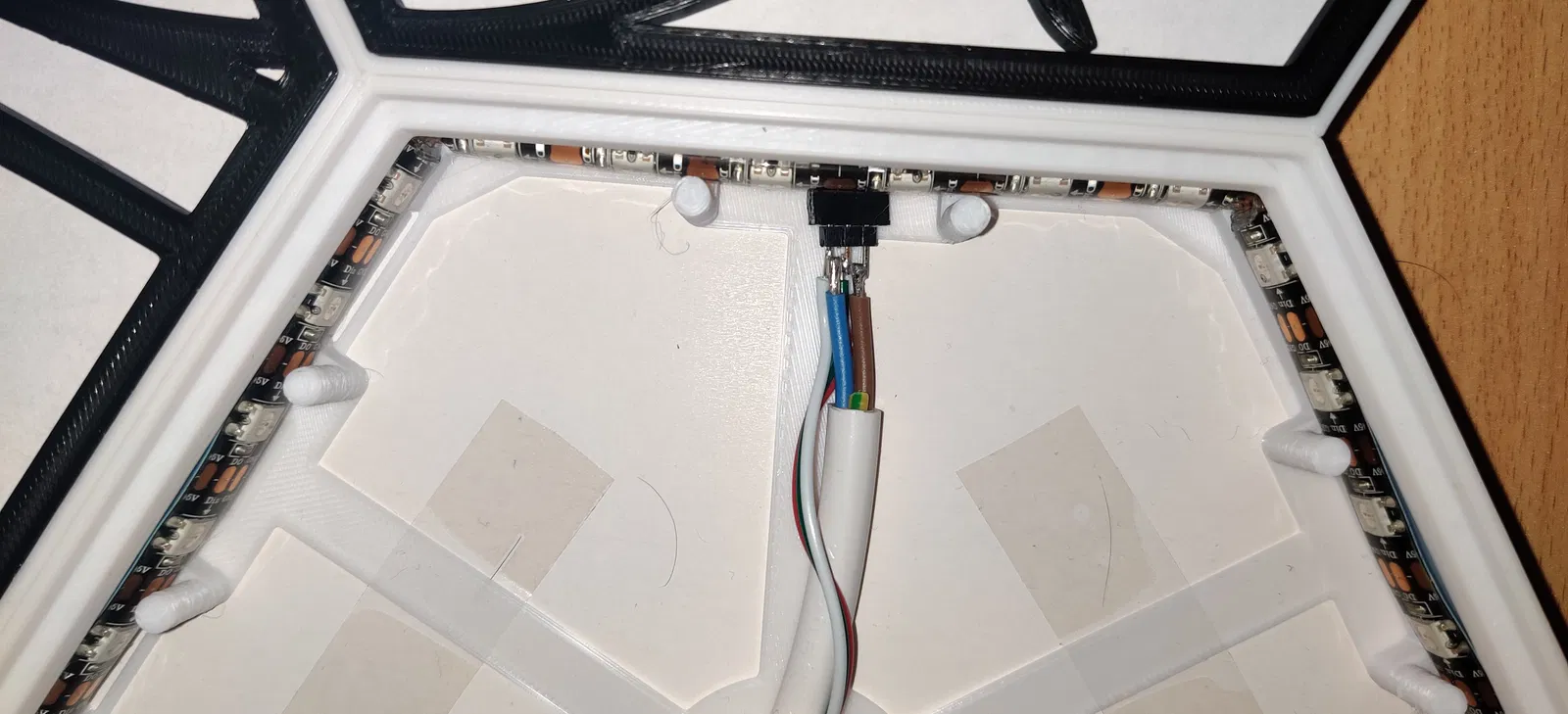

Để khớp dây LED vào vị trí, tao khuyên nênbẻ dây mỗi 3 / 6 LED (đối với dây IP65, tao khuyên nên cắt bỏ lớp cách điện ở chỗ bẻ) rồi gắn chúng vào vị trí mà không cần dùng băng dính.

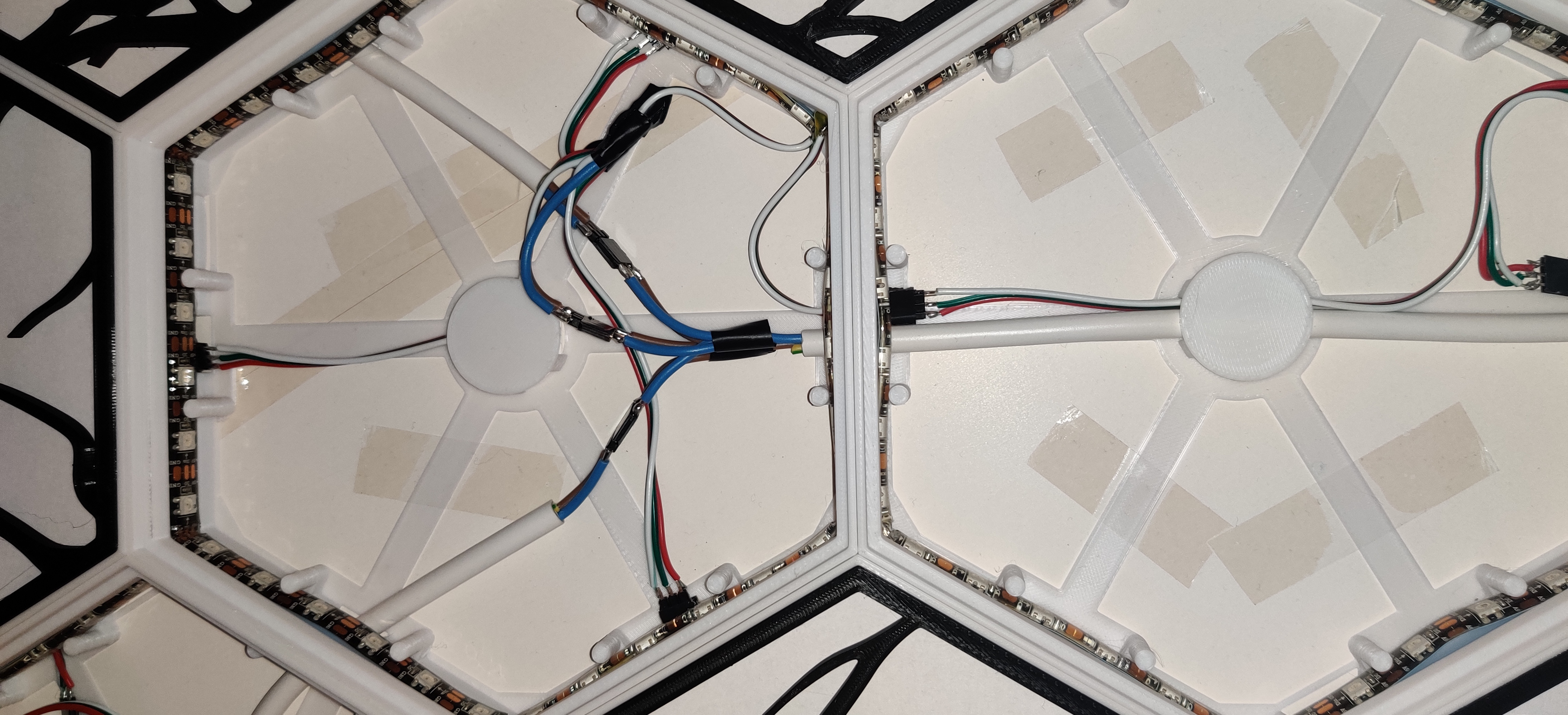

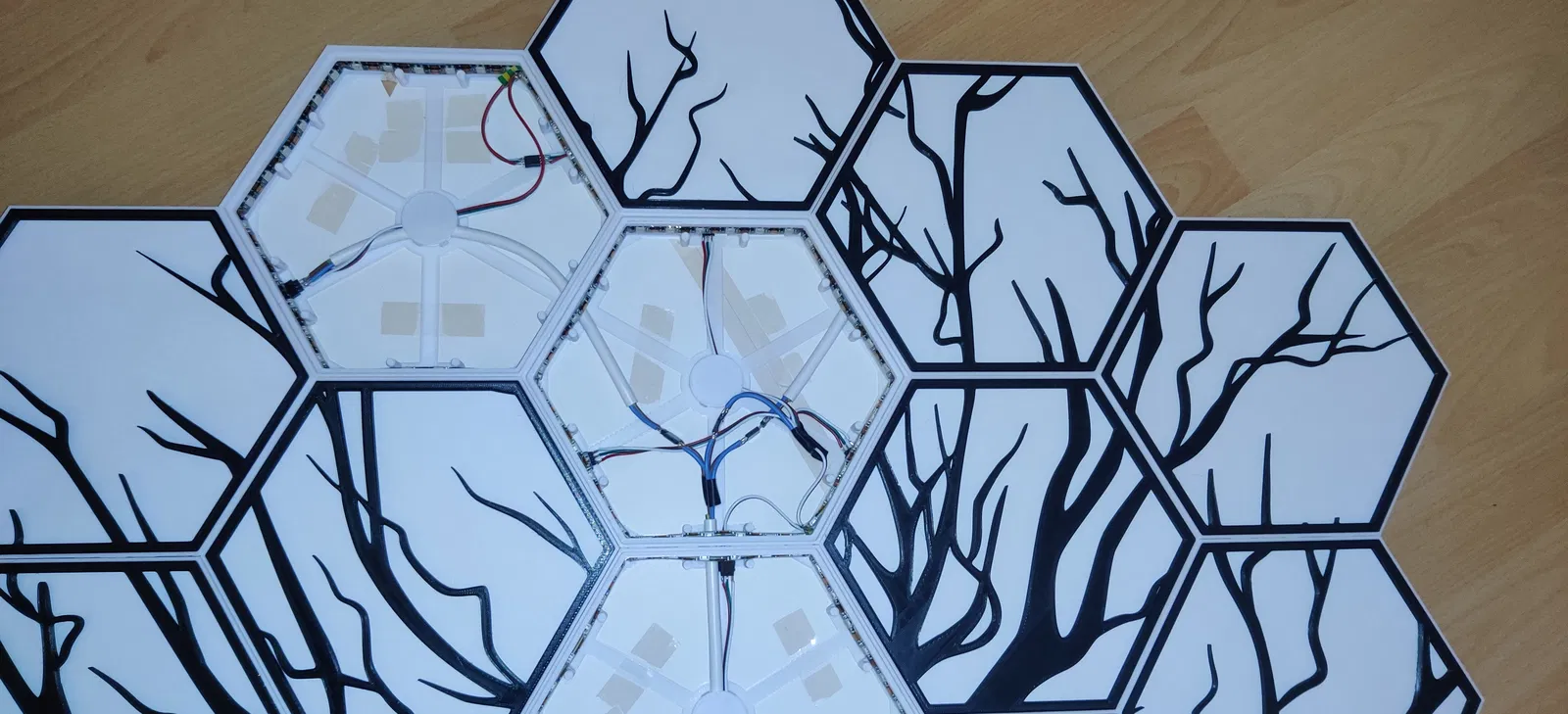

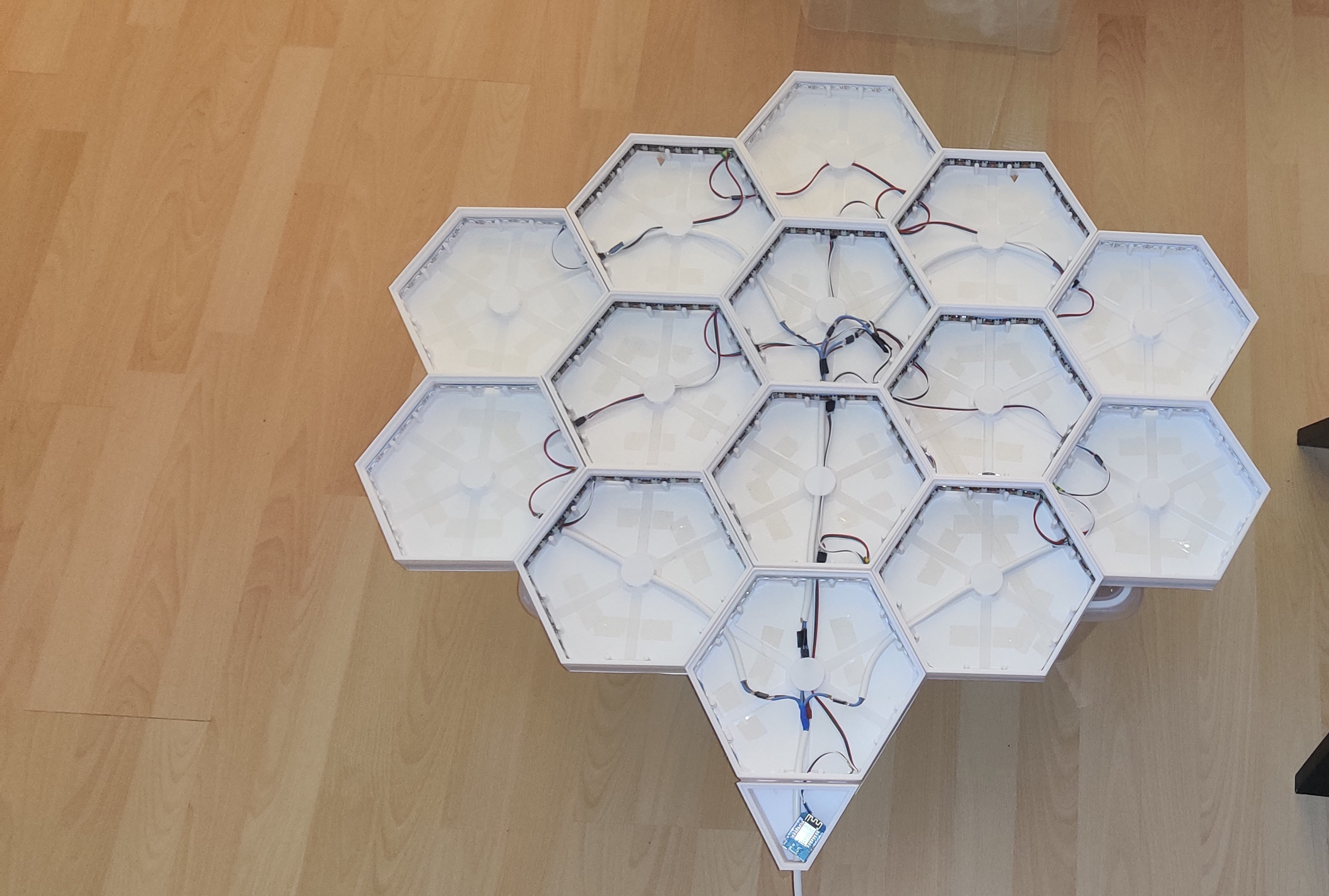

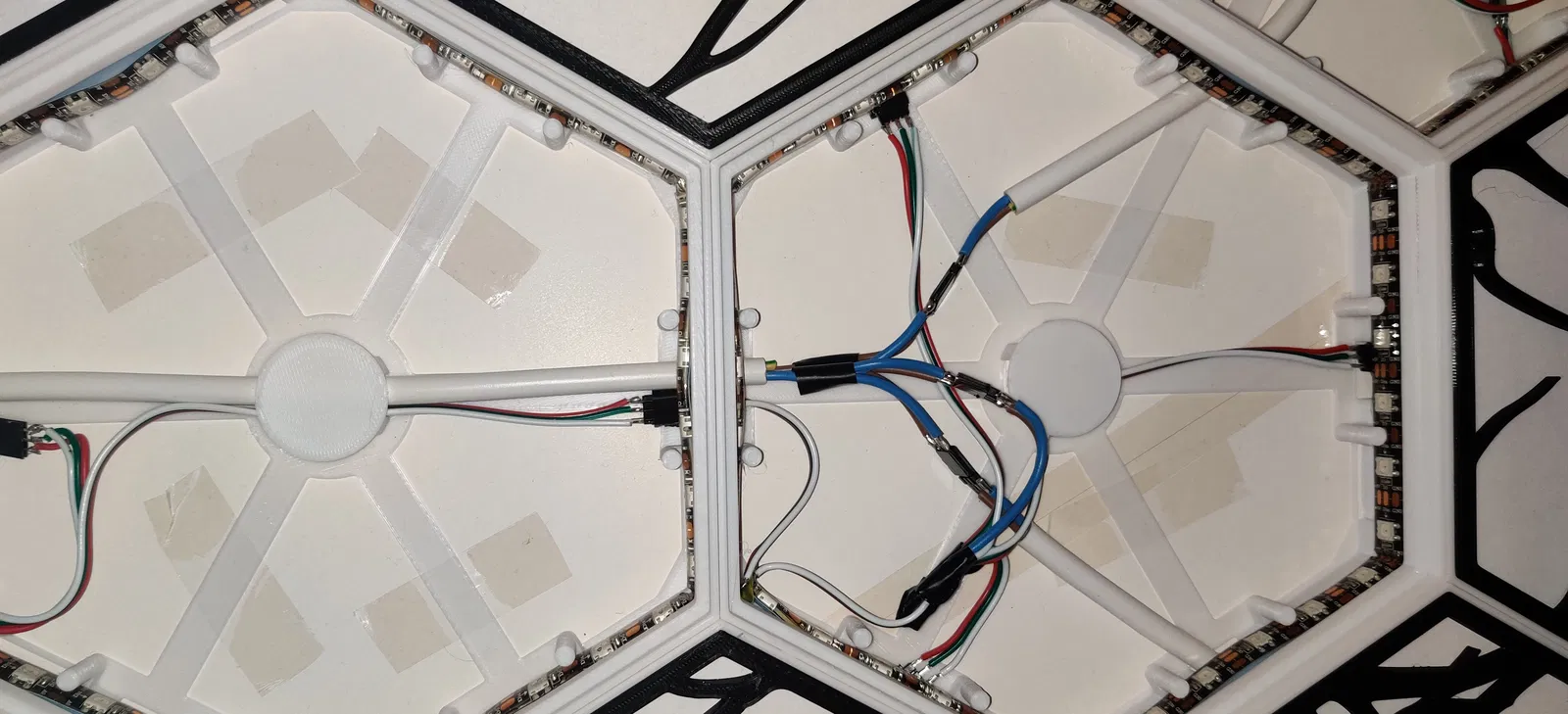

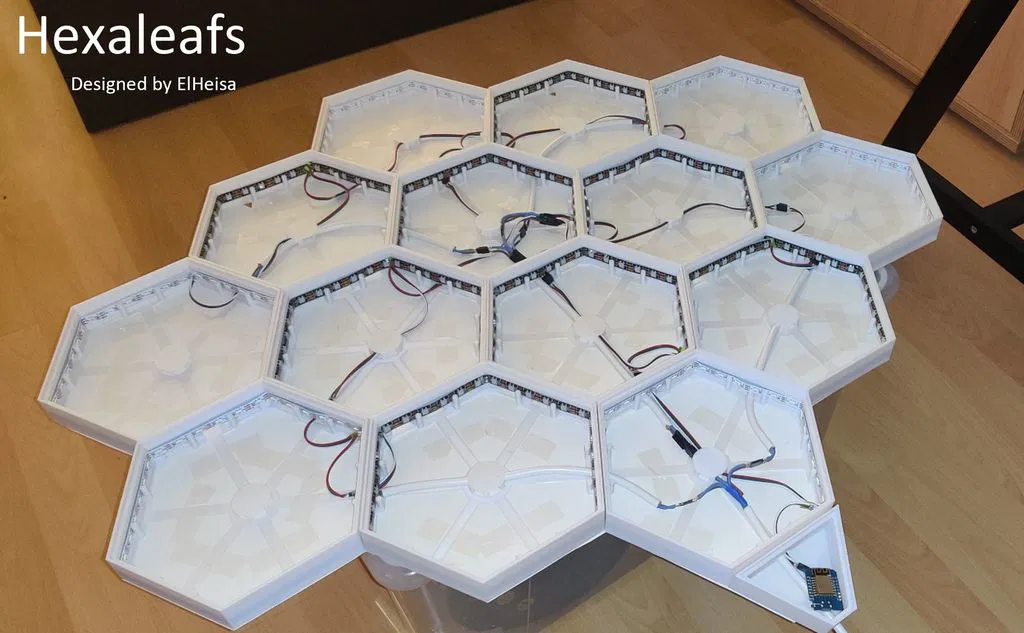

Kết nối tất cả các miếng Hexaleaf và đidây nguồn phụ.

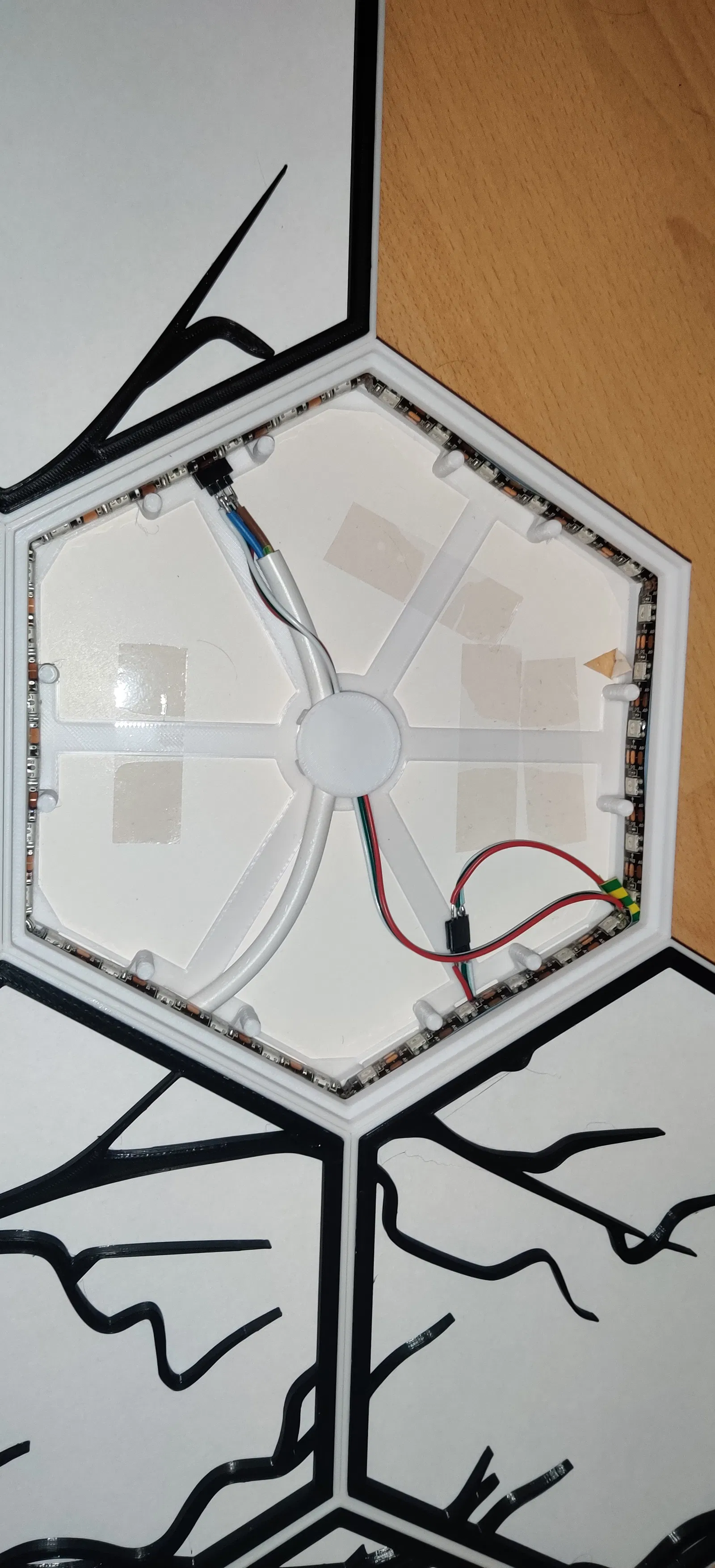

Tao đã dán băng keo cho chỗ sắp xếp Hexaleaf lên một miếngbìa cứng và tạo một vài lỗ trên bìa cứng để treo lên tường. Không cần bìa cứng cũng được, nhưng nó cũng giúp giảm thiểu ánh sáng lọt ra ngoài tường.

Bước 4: Lập trình

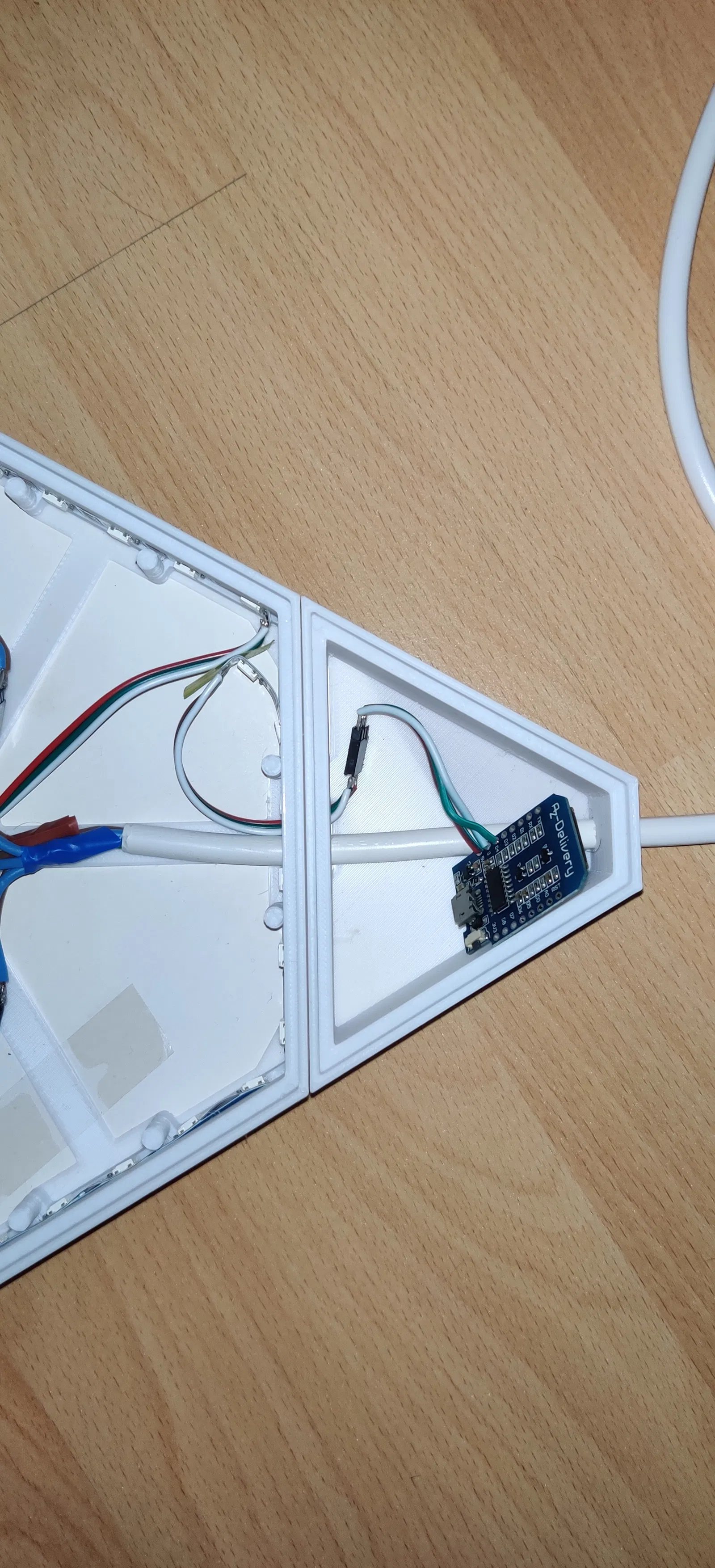

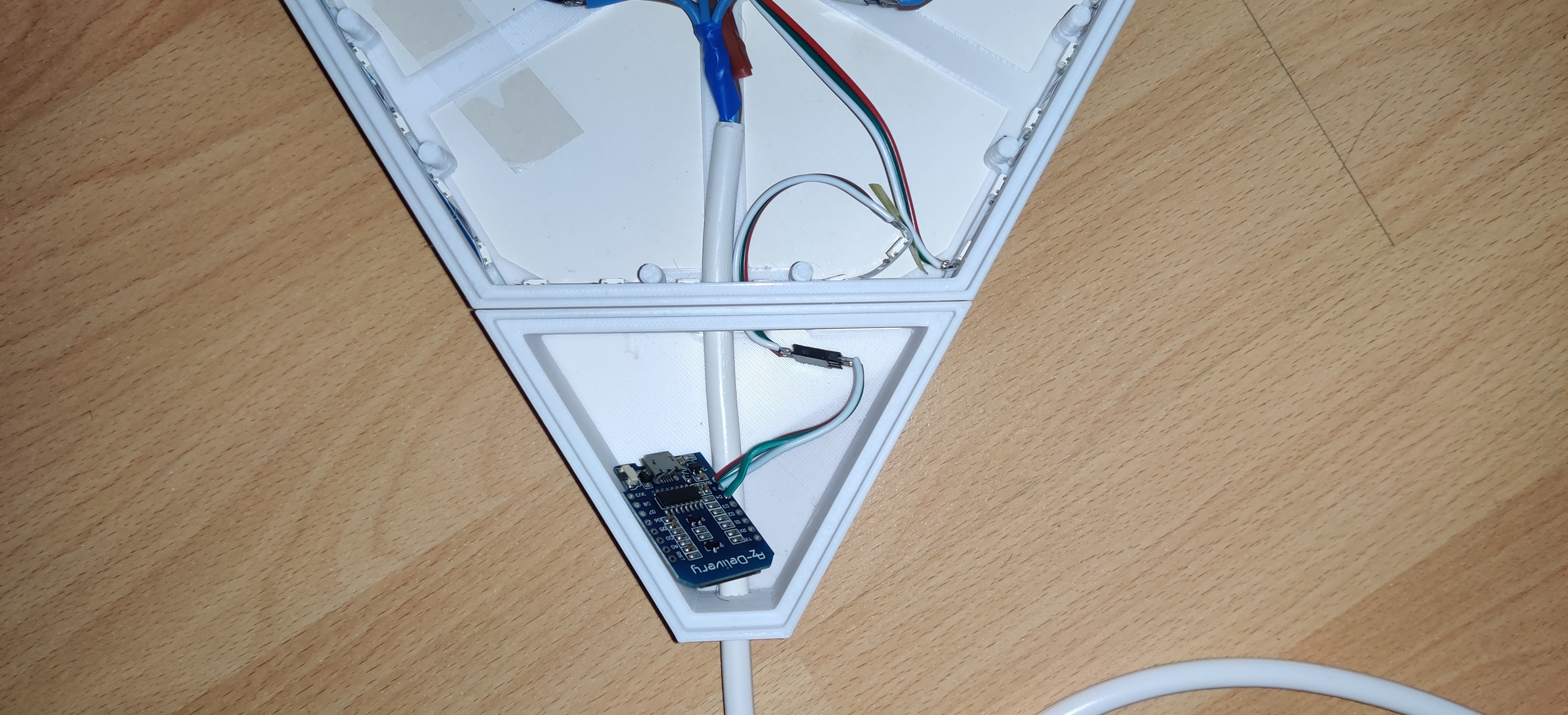

Tao đã dùngESP8266 (WEMOS D1 Mini) để điều khiển LED.

Sử dụngDự án WLED, bạn có quyền truy cập vào giao diện điều khiển dễ dàng vớivô số cài đặt sẵn và hướng dẫn trợ giúp được ghi chép rất kỹ.

Điều này cho phép bạn điều khiển Hexaleaf của mình bằngỨng dụng hoặctrang web quaWiFi. Sử dụng hướng dẫn bắt đầu, bạn có thể lập trình ESP8266 bằng giao diện dựa trên trình duyệt https://install.wled.me/ và làm mọi thứ khác bằng Ứng dụng.

https://kno.wled.ge/basics/getting-started/

Ứng dụng cho phép bạn tạocác phân đoạn để nhóm tất cả các LED trong một Hexaleaf lại với nhau để bạn có thể tô màu cho từng cái riêng lẻ.

*Hy vọng mấy bạn thích thiết kế của tao. Tao rất muốn xem mấy bạn làm ra đó!

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Có

Resolution:

0,2

Infill:

10%

Filament: GIANTARM PLA

Đen

Ghi chú:

In không cần Brim hay Raft.

Thời gian in ~ 6 giờ
