Vòng bi kiểu tham số sử dụng viên ASG 6 mm

Thiết kế này là một tệp Fusion 360. Dự án cho phép in các vòng bi giá rẻ chỉ sử dụng viên ASG 6 mm. Tôi đã tạo ra một thiết kế đáng tin cậy và dễ dàng chỉnh sửa.

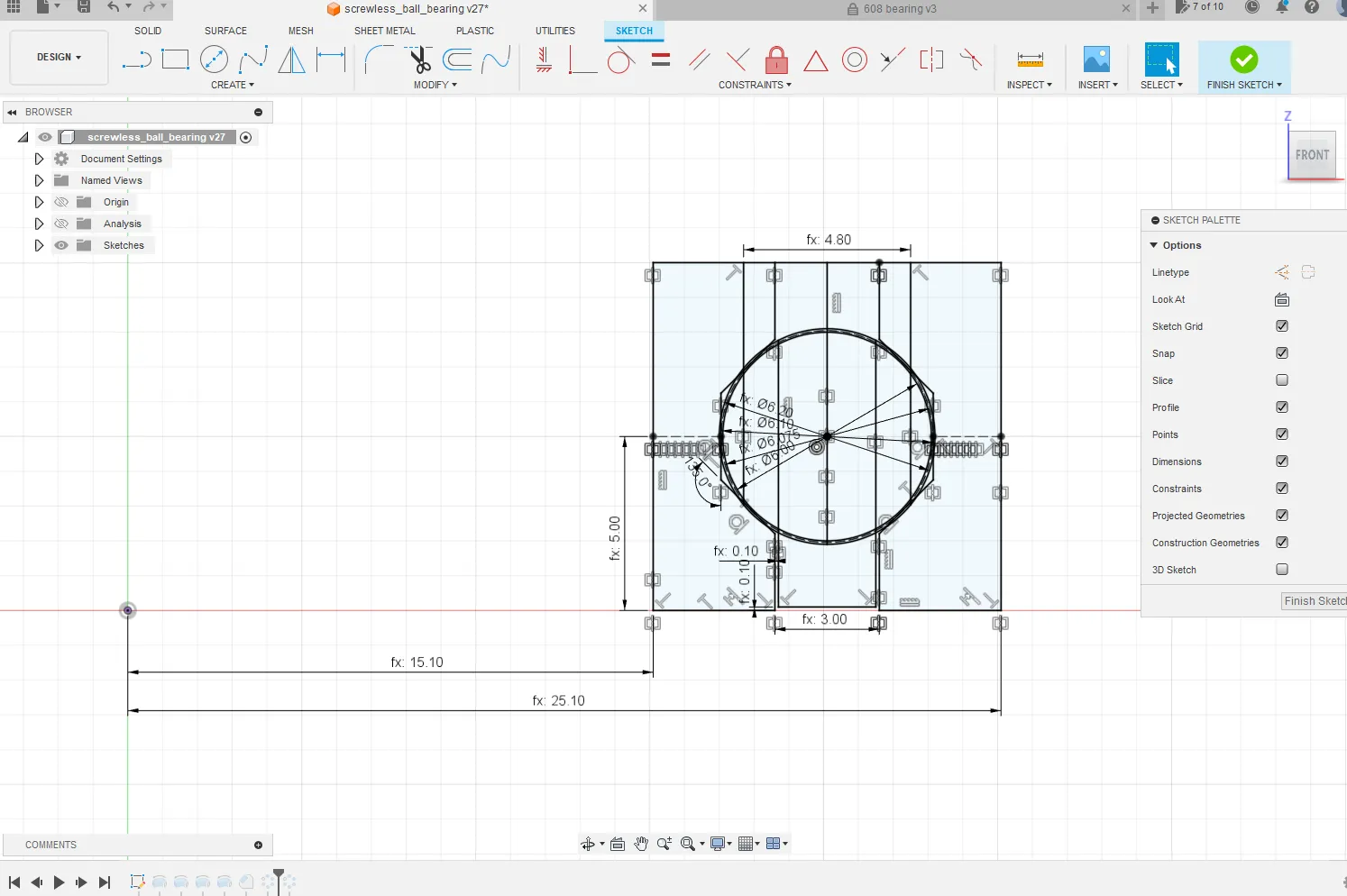

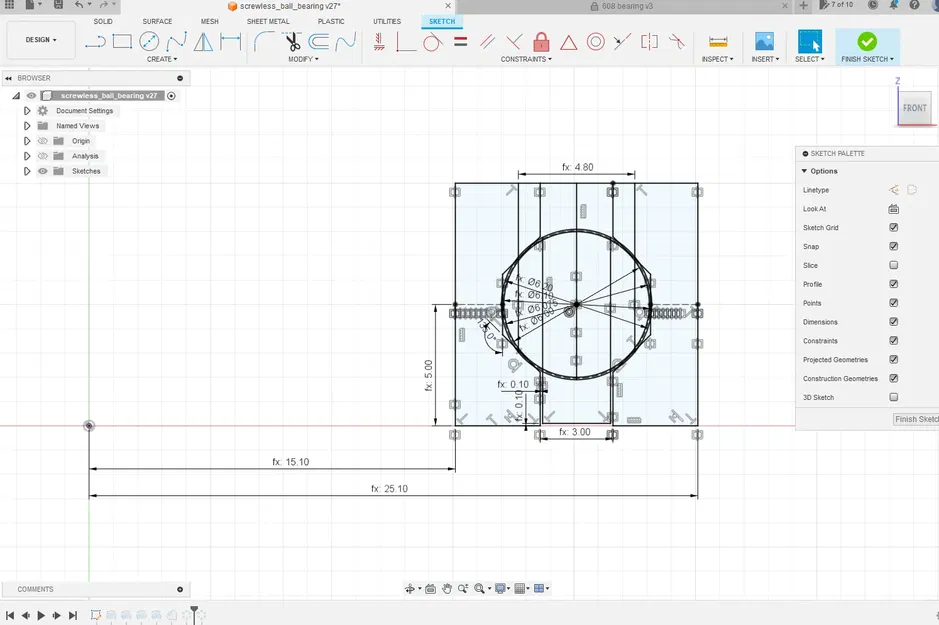

Cách sử dụng “tham số người dùng”:

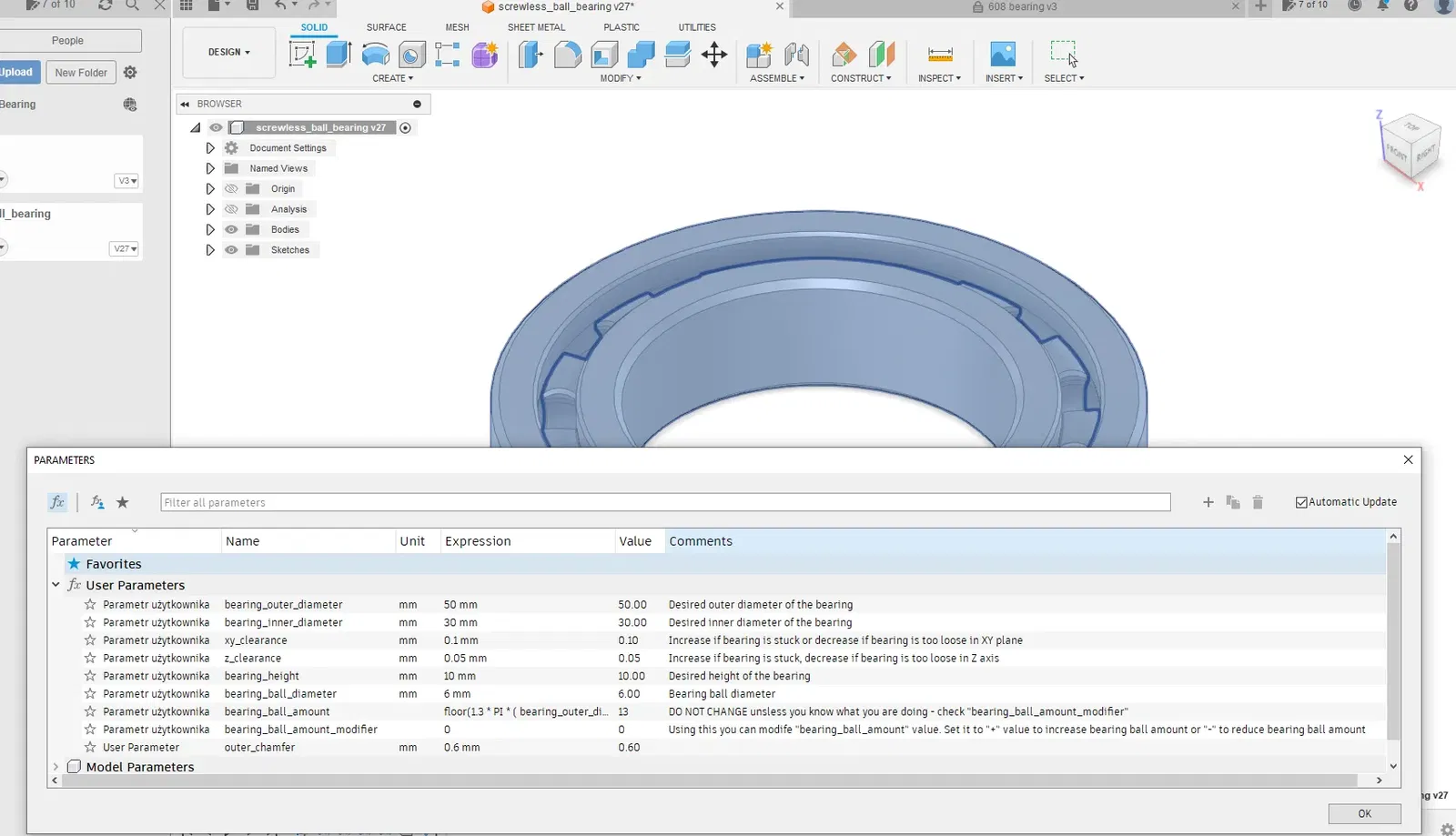

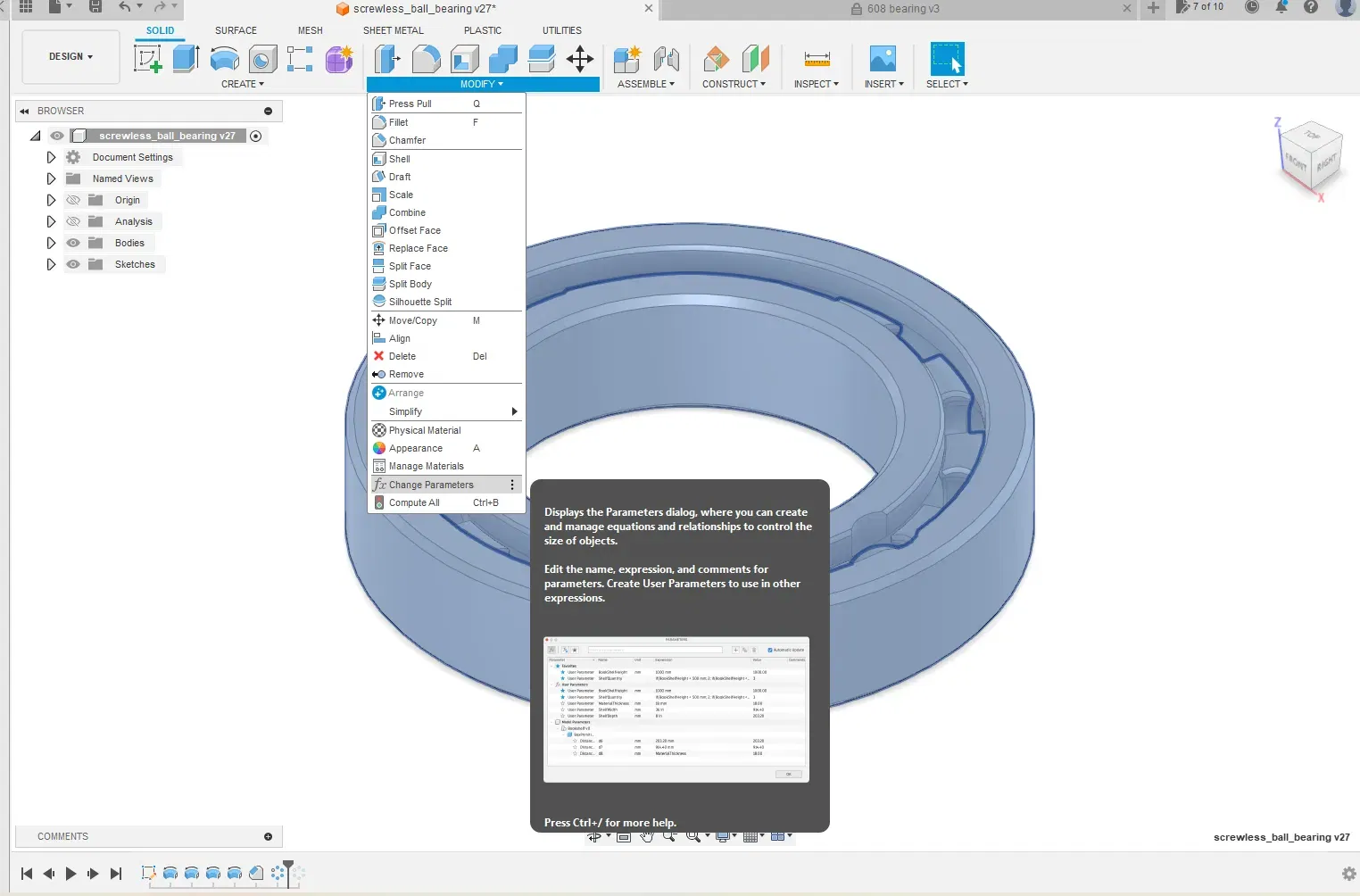

Trong Fusion 360, vào “MODIFY > Change Parameters”. Điều này sẽ mở ra một cửa sổ mới với các tham số tự giải thích bearing_outer_diameter, bearing_inner_diameter và bearing_height. Tham số bearing_ball_amount_modifier có thể được sử dụng để tăng hoặc giảm số lượng bi vòng bi trong thiết kế cuối cùng. Tôi đang sử dụng một phương trình có vẻ phức tạp trong bearing_ball_amount, việc sử dụng bộ điều chỉnh có thể dễ dàng thay đổi số lượng. Vòng bi đã được thử nghiệm cho đến nay trên viên ASG 6 mm nhưng cũng nên hoạt động với bi vòng bi kim loại. Việc thay đổi đường kính bi vòng bi cũng nên khả thi nhưng tôi không sở hữu phần cứng khác.

Tôi khuyên bạn nên nhớ rằng việc đưa vào các tham số rác có thể phá vỡ thiết kế. Tôi coi vòng bi 608 là thiết kế nhỏ nhất có thể sử dụng tệp trên. Sự khác biệt giữa bán kính trong và ngoài là ½*(22 mm-8 mm) = 7 mm. Sử dụng bi vòng bi 6 mm làm cho các bức tường dày 0,5 mm. Hãy nhớ điều đó. Cũng như chiều cao 7 mm là nhỏ nhất mà tôi khuyên dùng.

Tham số in:

Tôi khuyên dùng chiều cao lớp 0,15 với 4 viền cho độ bền tối ưu. Một số công việc làm sạch có thể cần thiết sau khi in (đặc biệt với PETG).

Lắp ráp:

Sau khi in tất cả các bộ phận, bạn sẽ cần đẩy các bi vòng bi vào trong bộ giữ giữa vòng trong và vòng ngoài. Căn chỉnh cả 3 bộ phận sao cho rãnh trên cả hai vòng khớp với không gian cho bi trong bộ giữ. Sau đó chỉ cần đẩy bi vòng bi vào vị trí. Xoay bộ giữ và lặp lại cho bi tiếp theo.

TODO:

• thêm ảnh
• thử nghiệm với bi vòng bi kim loại 4 mm

Lịch sử chỉnh sửa:

• 14.08.2023 - thiết kế đã được xuất bản
