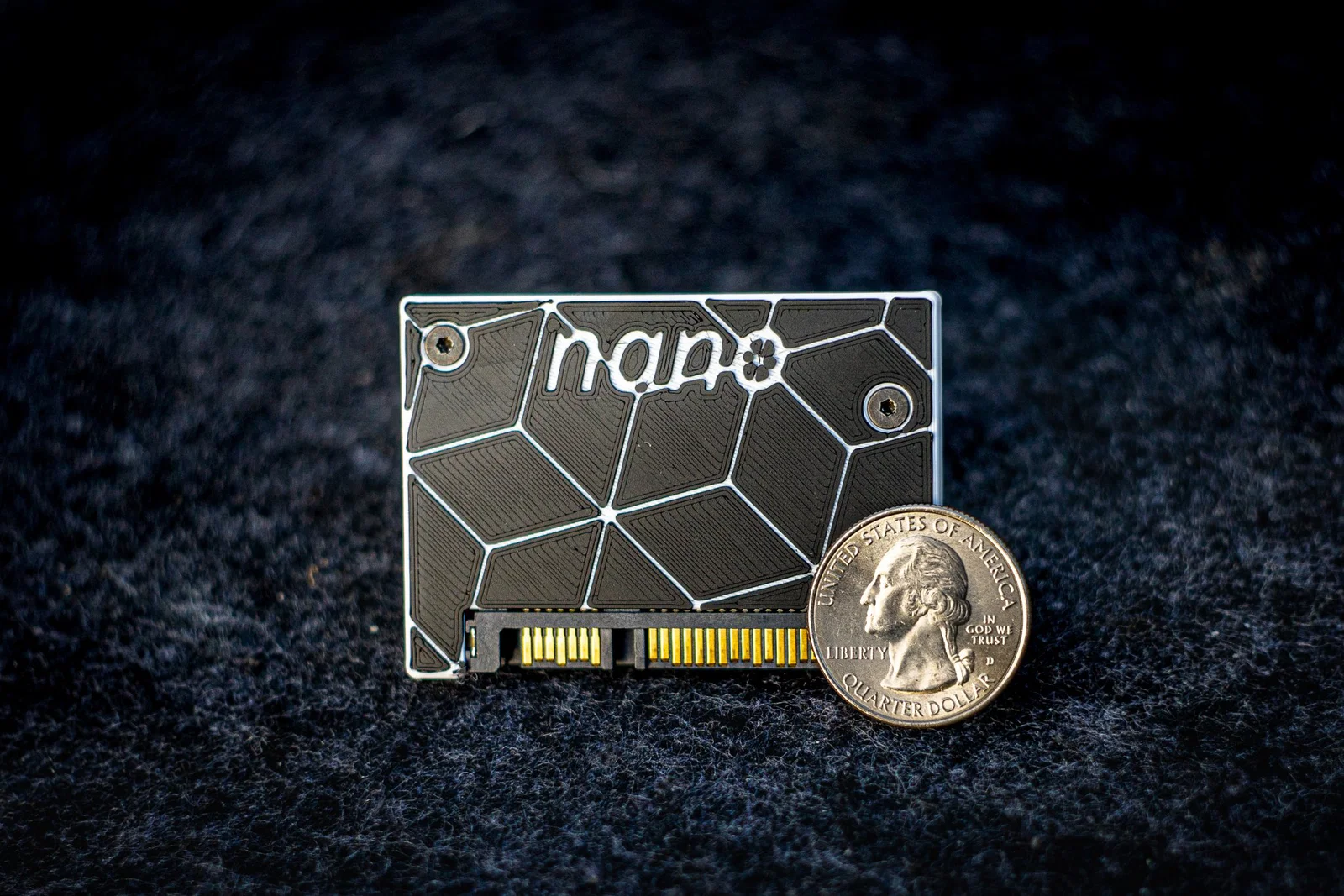

Vỏ siêu nhỏ cho SSD Samsung 860 và 870 EVO

Một vỏ siêu thu nhỏ cho SSD Samsung 860 và 870 EVO. Các mẫu đơn giản không có kết cấu bề mặt. Nếu bạn cũng muốn áp dụng kết cấu bề mặt vật liệu đôi độc đáo, tại sao không kiểm tra từ @XavierFarudo. Nano SSD Kích thước: 58.8mm x 41.8mm x 6.2mm SSD hỗ trợ*: Samsung EVO 860, 870 lên đến 2TB MZ-76E500B MZ-76E1T0B MZ-77E500B MZ-77E1T0B MZ-77E2T0B Nano SSD+ Kích thước: 58.8mm x 56.8mm x 6.2mm Chất liệu: PLA+ Nhiệt độ tối đa: 70C SSD hỗ trợ*: Samsung EVO 860, 870 lên đến 4TB MZ-76E500B MZ-76E1T0B MZ-76E2T0B MZ-77E500B MZ-77E1T0B MZ-77E2T0B MZ-77E4T0B *Lưu ý: Những điều này chưa được xác minh hoàn toàn, đây là một phỏng đoán có cơ sở. Phụ kiện: 2x vít m2.5 x 6mm. Công cụ: -1/16 hoặc 1.5mm tua vít đầu phẳng hoặc bộ tua vít Pentalobe để tháo SSD của bạn ra khỏi vỏ gốc -Tua vít Philips nhỏ hoặc chìa khóa Allen 2mm cho vít m2.5 Chuẩn bị lắp ráp: Bước 1 - Tháo SSD khỏi khung OEM Sử dụng tua vít đầu phẳng hoặc bộ Pentalobe, tháo hai đến ba vít Pentalobe trên khung SSD, nằm dưới nhãn của SSD. Một tua vít đầu phẳng 1/16 (1.5mm) là một sự thay thế cho tua vít Pentalobe khó tìm. Đặt lưỡi dao qua các điểm xa nhất của vít Pentalobe và ấn thẳng xuống. Lưỡi dao nên nằm chặt trong vít. Bước 2 Cẩn thận tháo SSD ra khỏi vỏ. Chỉ giữ nó bằng các cạnh và đặt nó lên một bề mặt an toàn ESD. Bước 3 (Tùy chọn – bảo vệ vật thể lạ/độ ẩm) Một lớp băng Kapton có thể được sử dụng để bảo vệ các thành phần trên bo mạch. Cẩn thận không che các lỗ vít. Lắp ráp: Bước 1 Tìm tray (mảnh dưới) của mô-đun nano SSD và đặt nó lên một bề mặt phẳng. Bước 2 Đặt SSD vào tray nano SSD. Xác nhận sự vừa vặn. Bước 3 Đặt miếng nắp lên cụm và ấn vào vị trí. Kiểm tra sự căn chỉnh lỗ. Có thể điều chỉnh SSD một cách nhỏ (+/- .5mm) bên trong vỏ để căn chỉnh với các lỗ khi cần thiết. Sự căn chỉnh lỗ phải hoàn hảo để tiếp tục. Nếu vì lý do nào đó sự căn chỉnh không chính xác, thì DỪNG LẠI. Ổ đĩa không tương thích. Bước 4 Đặt cả hai vít M2.5 sao cho chúng đi qua các lỗ của vỏ và qua các lỗ (pcb) của SSD. Không bắt đầu siết chặt các vít M2.5 trước khi cả hai vít đã được đặt! Bước 5 Sử dụng chìa khóa Allen 2mm hoặc tuốc nơ vít Philips nhỏ, cẩn thận siết chặt cả hai vít M2.5 cho đến khi chúng vừa khít và gần như bằng phẳng với bề mặt trên. Xong! Bạn có thể gắn ổ đĩa vào khung hoặc thiết bị bằng cách sử dụng Velcro hoặc keo VHB. Mẹo Sản phẩm hữu ích Cáp và bộ chuyển đổi SATA 90 độ: https://www.moddiy.com/search.php?search_query=sata+90+degree Cáp SATA siêu ngắn: https://www.moddiy.com/products/Ultra-Short-HTPC-Mini-SATA-Data-Cable-7cm-10cm.html Bộ chuyển đổi USB sang SATA: https://www.amazon.com/Sabrent-2-5-Inch-Adapter-Optimized-EC-SSHD/dp/B011M8YACM
