Bộ lọc HEPA xả cho máy in Voron 1.8/Trident/2.x

Bộ lọc HEPA cho Voron 1.8/Trident/2.x

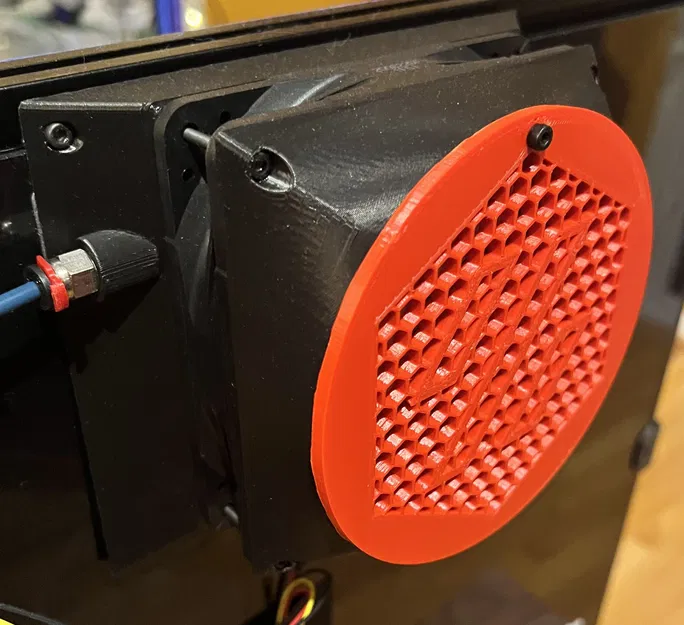

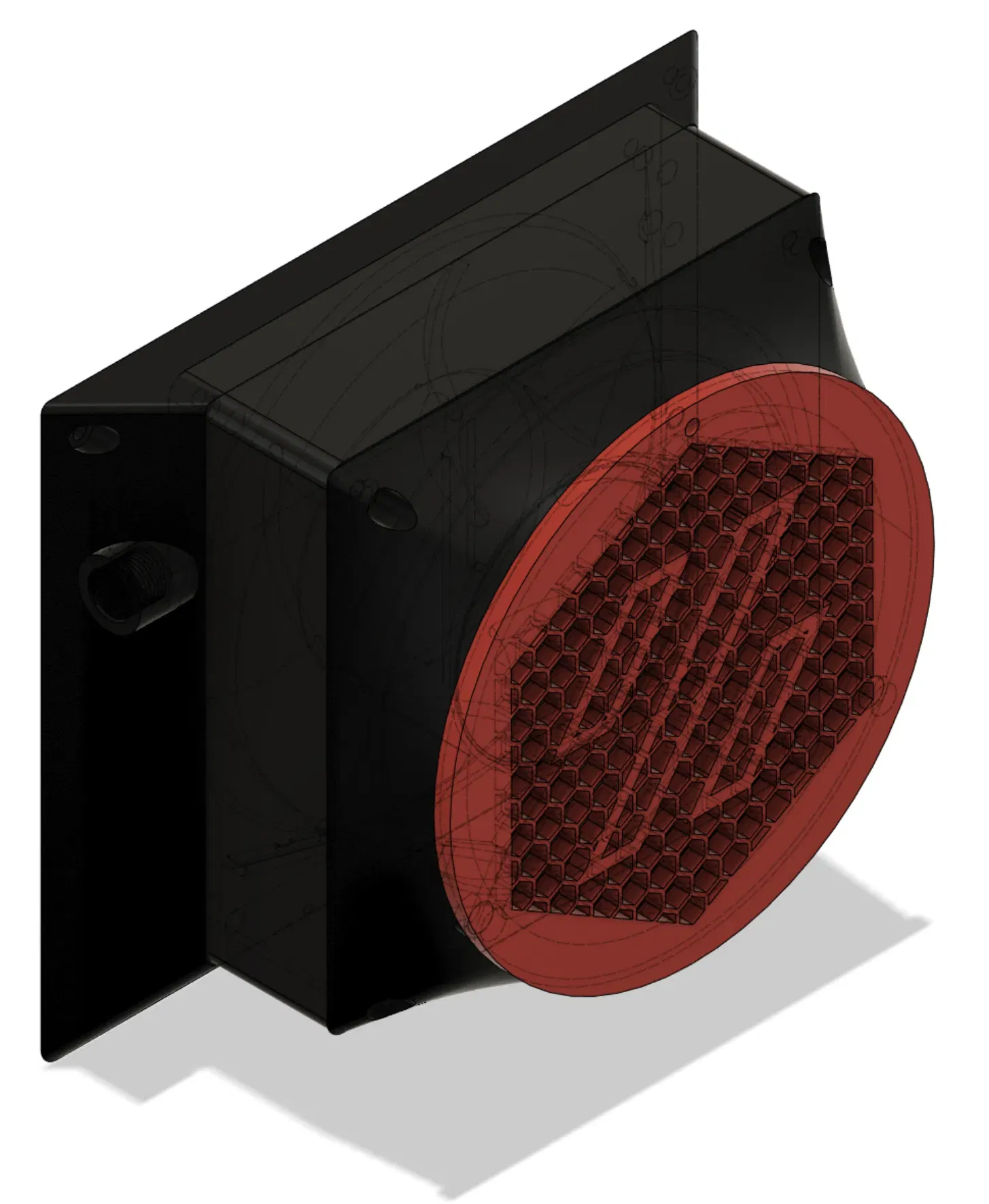

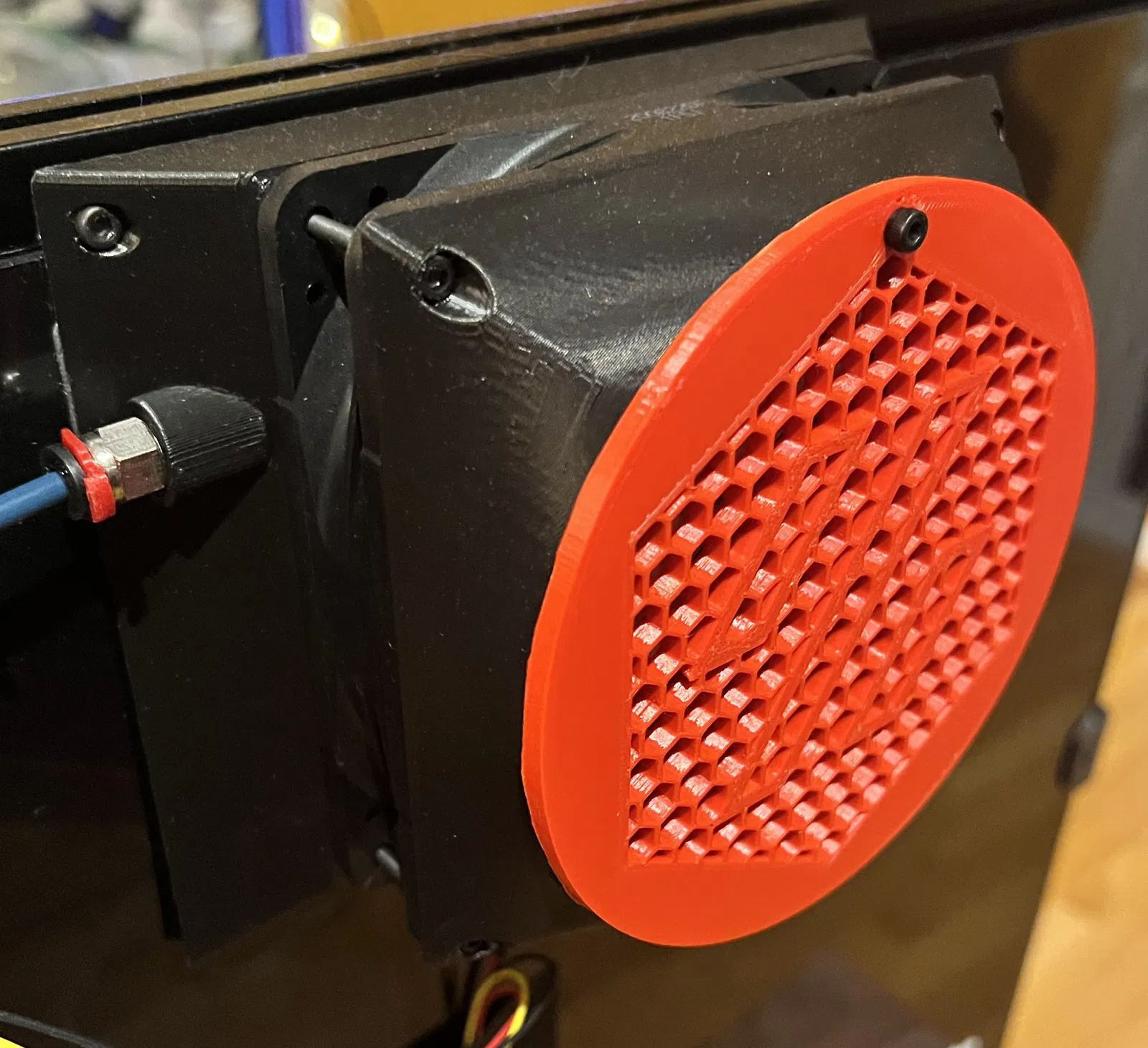

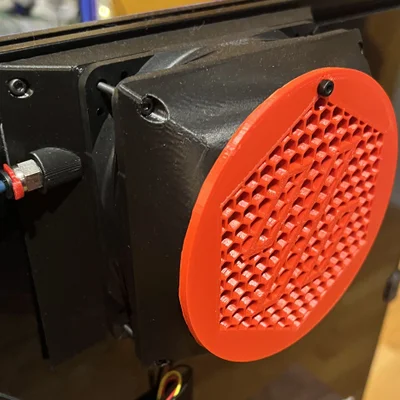

Tôi đã thiết kế một bộ thoát khí mới sử dụng quạt 120x120x25 mm và bộ lọc HEPA (tương thích với các máy lọc không khí MELEDEN, RIGOGLIOSO, JINPUS và LTLKY). Đây là một sự thay thế trực tiếp cho hệ thống thoát khí tiêu chuẩn.

Được cấu hình trong Klipper để cấp nguồn cho quạt ở mức 50%, và kết hợp với micro nevermore, điều này dường như làm tăng áp suất không khí âm trong buồng và có tác động rõ rệt đến việc giảm khói, trong khi chỉ giảm nhiệt độ buồng khoảng vài độ C tại cổng thoát khí. Danh sách Vật liệu

Các bộ phận mới

• • 1x quạt 120x120x25mm như [Noctua NF-F12 iPPC-2000]. (Lưu ý rằng tôi có một điện áp điều chỉnh trên bảng điều khiển của mình, nhưng hãy đảm bảo quạt của bạn phù hợp với điện áp cho hệ thống của bạn.) - Bộ lọc HEPA như [Nispira True HEPA Filter Replacement with Activated Carbon)]

Các bộ phận từ BOM Voron

Các bộ phận ở đây đã được liệt kê trong BOM Voron 1.x (Trident) & 2.x:

• 7x chèn nhiệt M3.
• 4x bu lông đầu lục M3x30mm.
• 3x bu lông đầu lục M3x8mm.
• 2x T-nuts lò xo cuộn M3.
• 4x nam châm neodymium 6x3mm.
• 1x coupler bowden 4mm.
• 1x đầu nối JST 2 pin.
• 2x đầu nối JST 2 pin.
• 4x đầu nối nữ JST Pin Header
• Dây nối AWG 22.

Các bộ phận in

- 1x exhaust-chamber-mount.stl (hãy phản chiếu bộ phận để phù hợp với quản lý cáp mà cáp của quạt 120mm của bạn ra từ phía nào để có vẻ ngoài gọn gàng nhất). - 1x exhaust-hepa-filter-housing.stl - 1x exhaust-lid.stl

In các bộ phận với 4 viền, và ít nhất 22% độ đầy.

Hướng dẫn lắp ráp

1. Chèn các chèn nhiệt có ren vào giá đỡ buồng xả (2 ở phía sau, 4 ở phía trước.)
2. Chèn chèn nhiệt có ren vào vỏ bộ lọc HEPA xả.

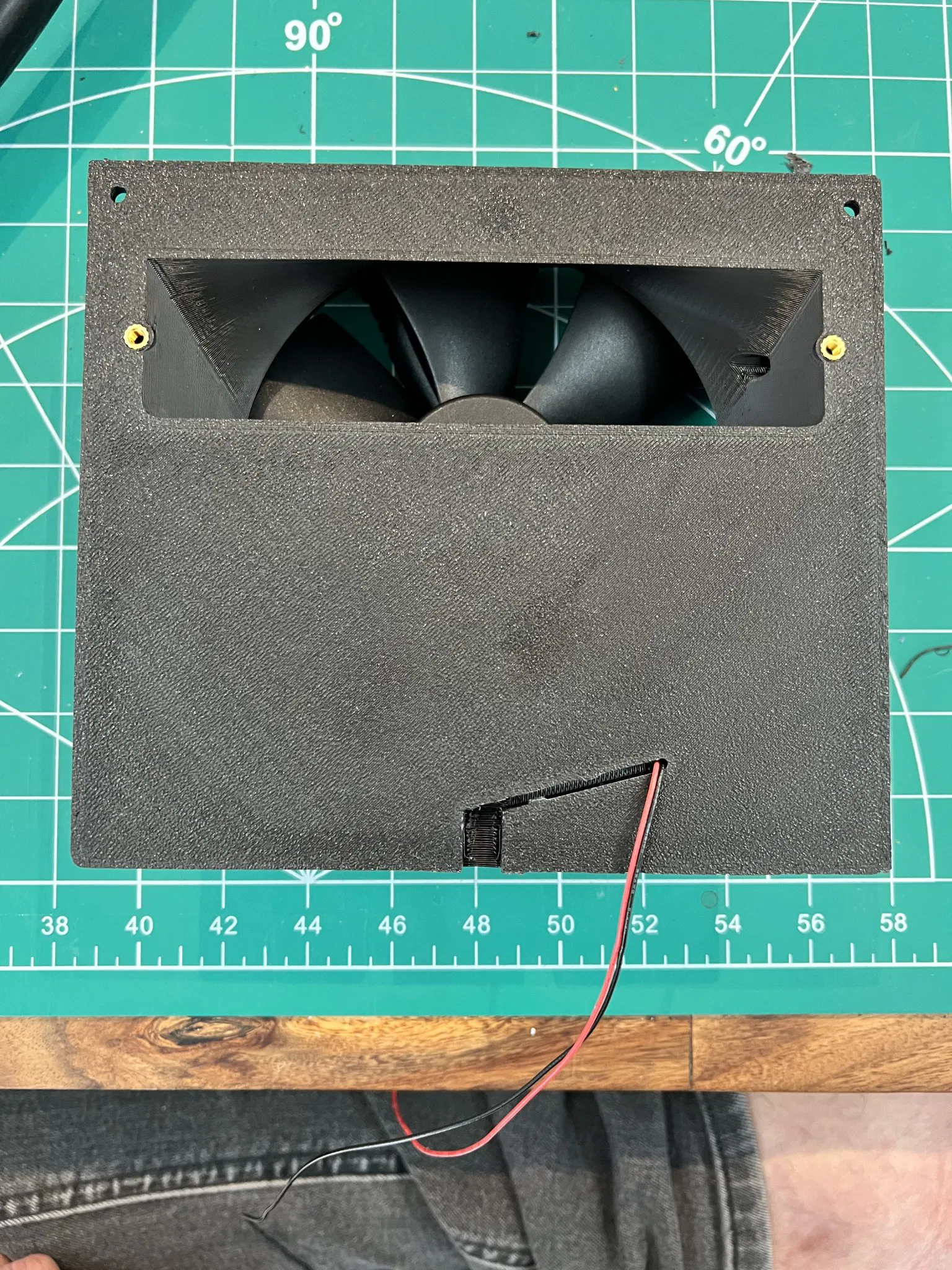

3. Dẫn cáp quạt qua lỗ và qua rãnh quản lý cáp ở phía sau giá đỡ buồng xả. Cắt cáp quạt sao cho bạn có đủ chiều dài để hàn chúng vào đầu nối JST. Trượt một số ống co nhiệt lên từng dây, nếu bạn có.

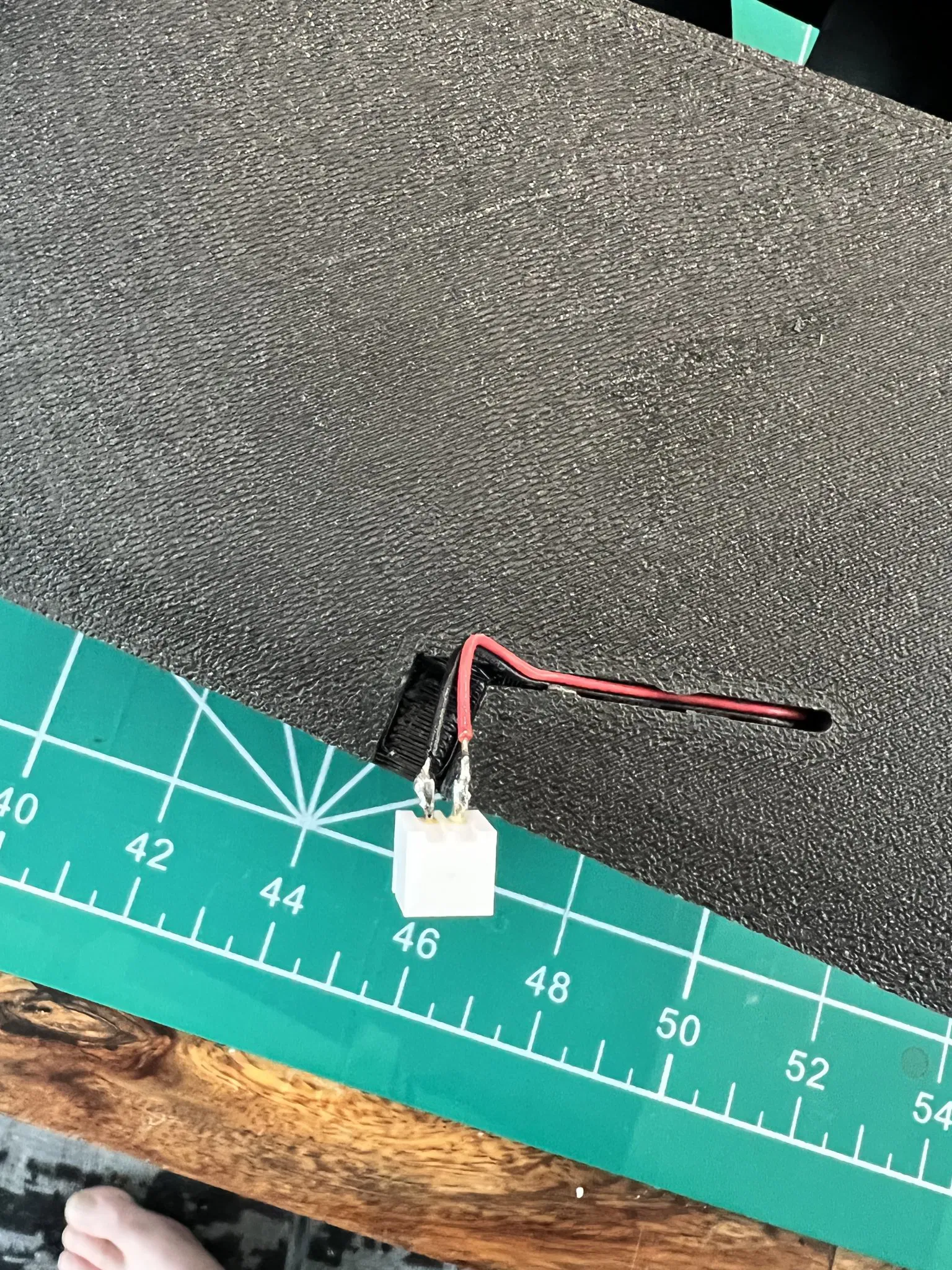

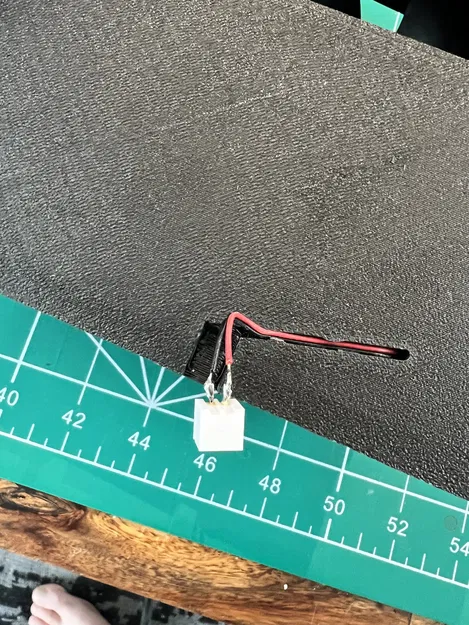

4. Hàn đầu nối JST 2 chân vào đầu dây quạt. Đảm bảo bạn có định hướng chính xác cho các chân điện áp và đất. Trượt ống co nhiệt xuống qua các chân ở mặt sau của đầu nối JST và co lại.
5. Dán chắc đầu nối JST vào đáy của giá đỡ buồng xả. Đảm bảo khe cắm được làm sạch đẹp để đầu nối có thể ngồi phẳng với mặt sau.
6. Dán chắc nam châm neodymium vào vỏ bộ lọc HEPA và nắp - hãy cẩn thận để đảm bảo cực tính là chính xác.

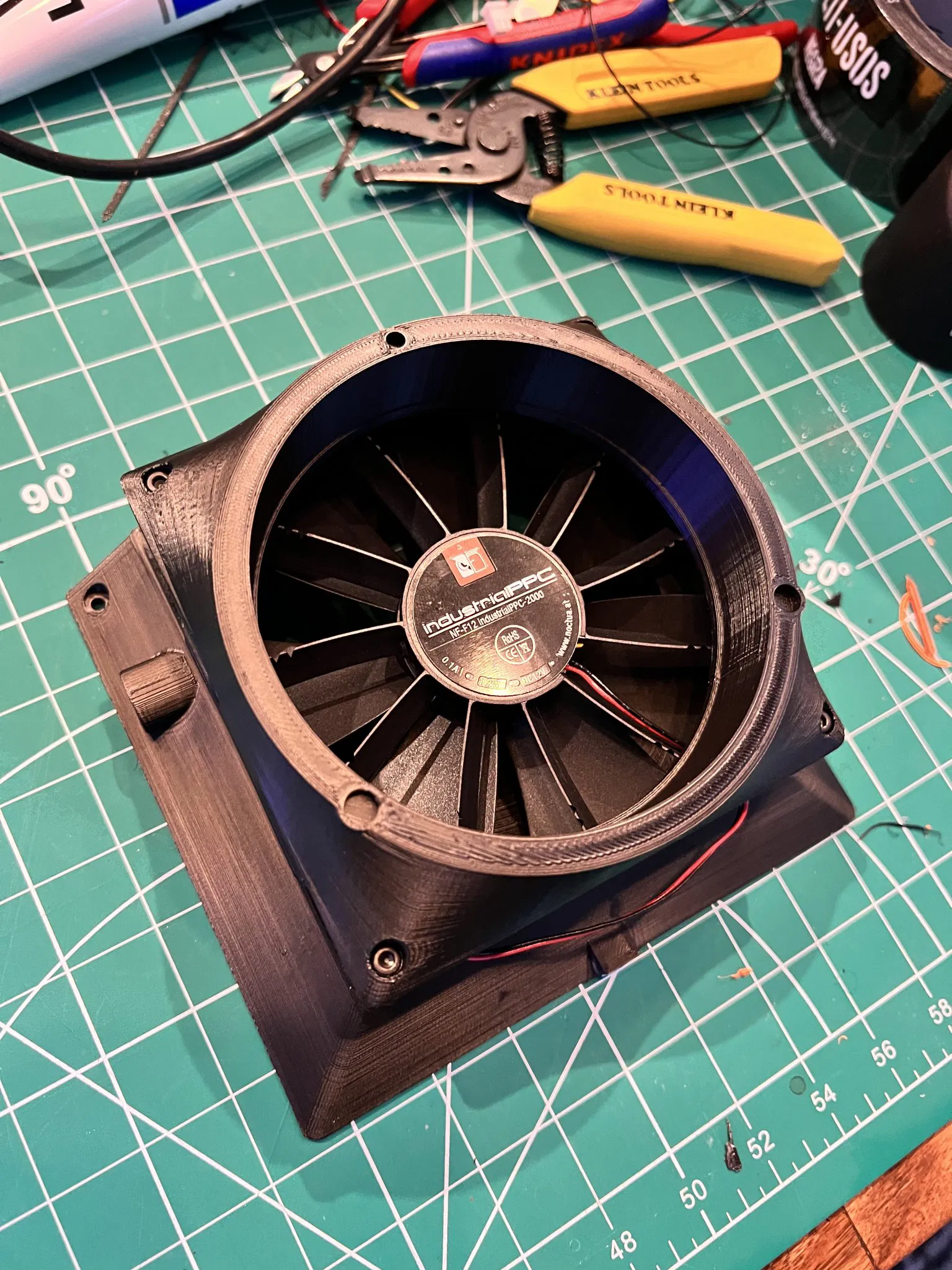

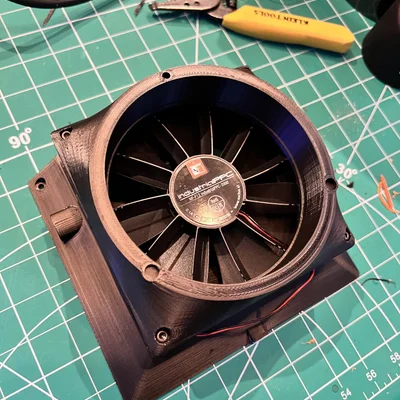

7. Trượt các bu lông M3x30mm qua vỏ bộ lọc HEPA, qua quạt, và vào 4 chèn nhiệt ở phía trước giá đỡ buồng xả.
8. Vặn bu lông M3x8mm qua nắp xả, và vào chèn nhiệt trên vỏ bộ lọc HEPA.
9. Vặn khớp nối bowden 4mm vào bên của giá đỡ buồng xả.
10. Gỡ các cánh từ cartridge bộ lọc HEPA. Tôi sử dụng công cụ quay (Dremel) để làm điều này, nhưng bạn cũng có thể sử dụng dao hộp hoặc tương tự.

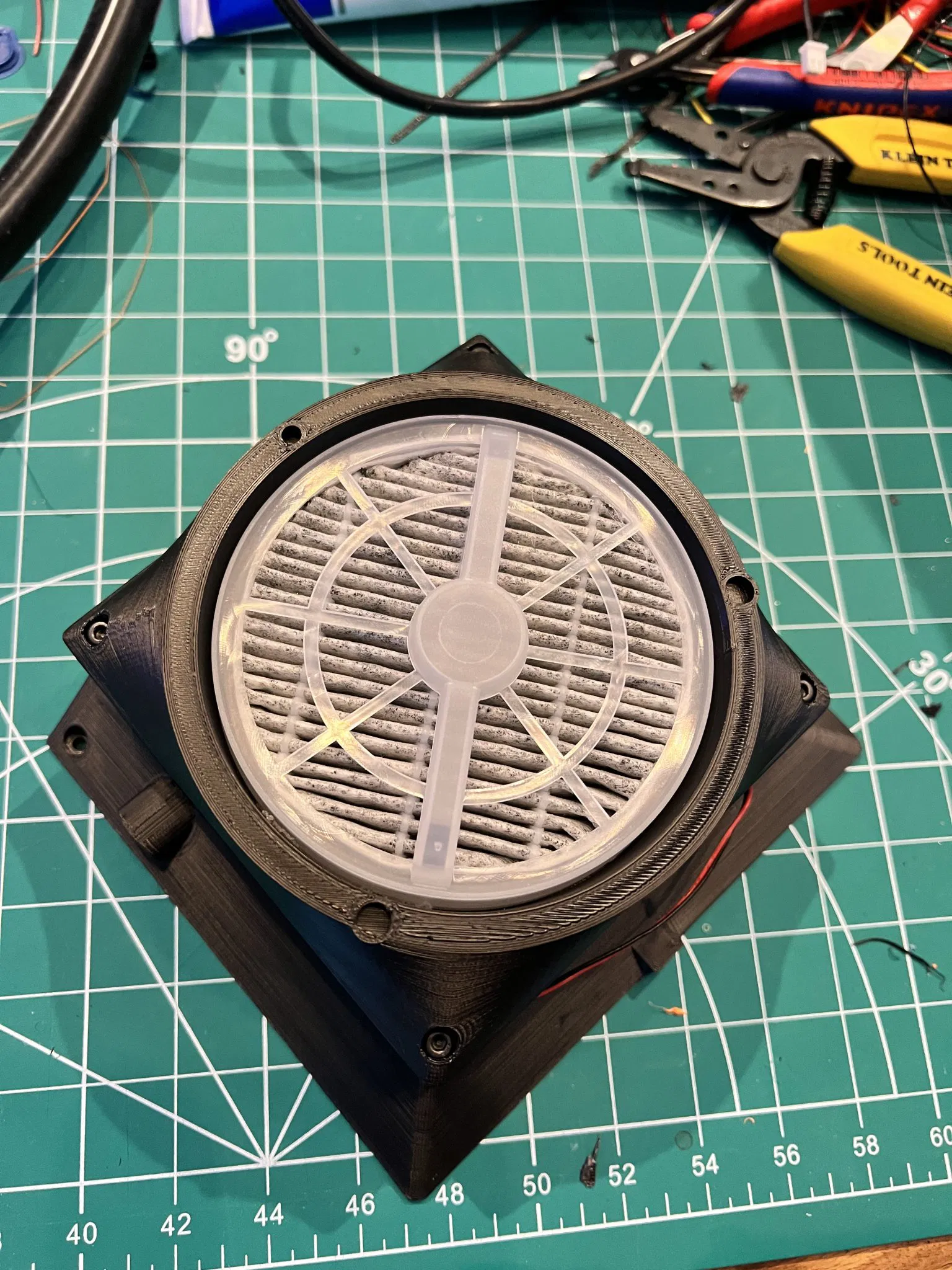

11. Chèn cartridge bộ lọc HEPA vào vỏ bộ lọc HEPA, và xoay nắp sao cho nó định hướng với các nam châm và khóa lại.

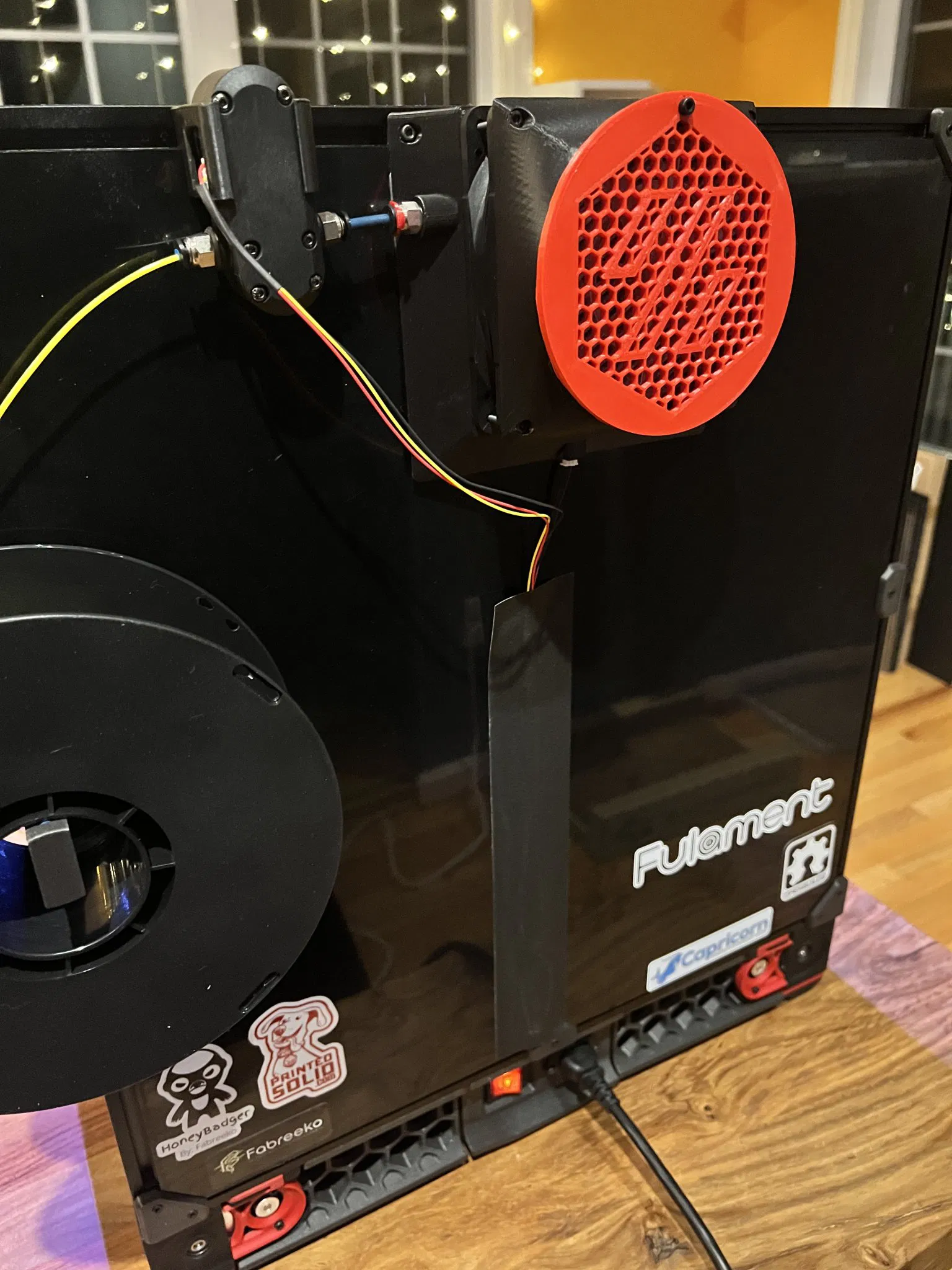

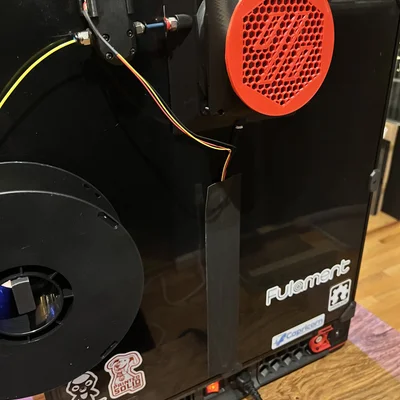

12. Gắn cụm xả vào buồng máy in bằng hai ốc vít vào khung. Tôi cũng đã sử dụng một số băng dính VBH ở dưới cùng của bộ lọc để có tiếp xúc tốt hơn.
13. Gắn lưới stock vào phía sau giá đỡ buồng xả bằng 2x M3x8mm.
14. Dẫn ống PTFE qua khớp nối bowden, và qua lưới buồng như bình thường.

Góc sẽ khác với ống xả nguyên bản, nhưng tôi không thấy vấn đề gì, ngay cả ở độ cao Z lớn hơn. 15. Kết nối cổng quạt điều khiển với đầu nối JST. Kiểm tra một lần nữa rằng điện áp là chính xác.
