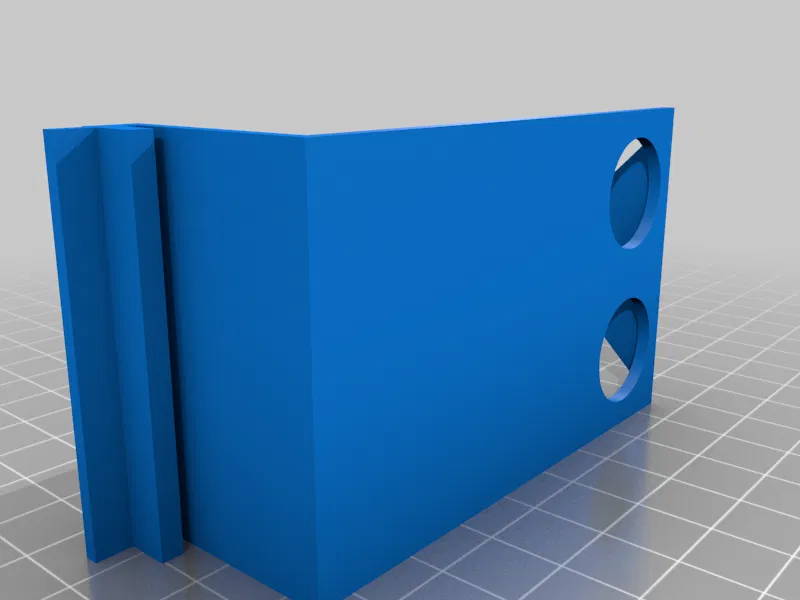

Giá đỡ cảm biến đo khoảng cách siêu âm Morton MC30 Water Softener HC-SR04

Mô hình này được nhập từ các mẫu của tôi trên Thingiverse: https://www.thingiverse.com/muchtall/designs

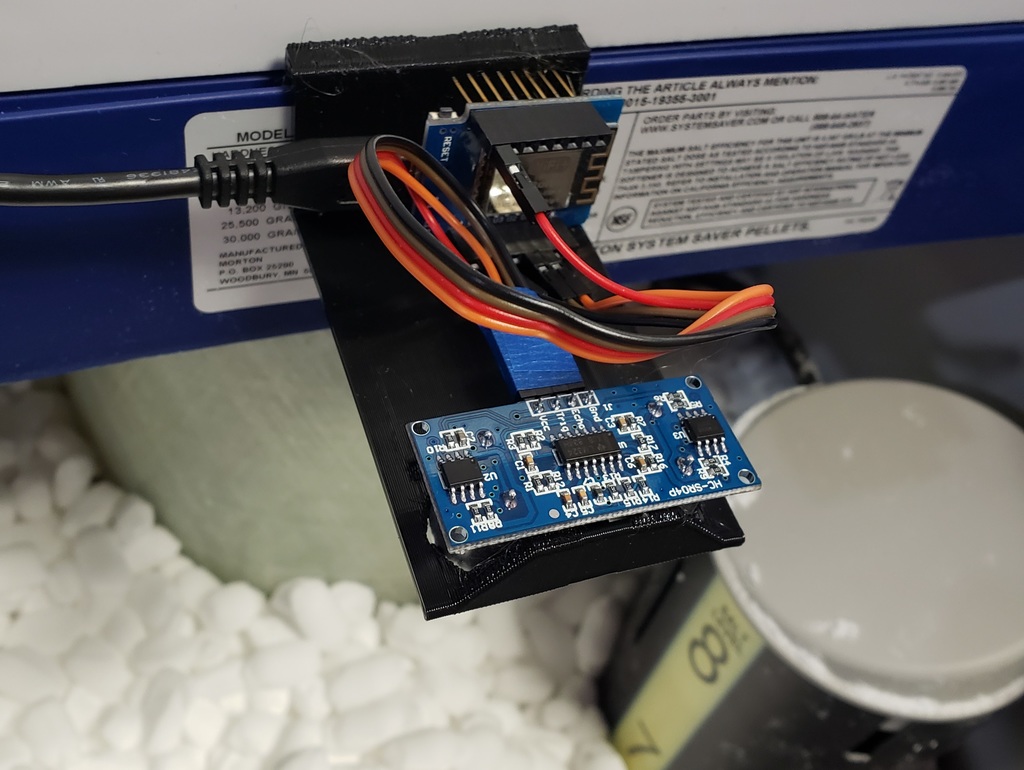

Đây là cái giá đỡ để gắn cảm biến đo khoảng cách siêu âm HC-SR04 vào bên trong thùng muối của máy làm mềm nước Morton MC30. Đây là một phần của dự án tích hợp Home Assistant.

Phiên bản đầu tiên này khá đơn giản. Chưa có nắp đậy, và module ESP (ví dụ: Wemos D1 Mini) chưa có chỗ gắn cố định. Vẫn còn nhiều chỗ để bạn dán nó bằng băng keo xốp. Tôi dự định sẽ làm một phiên bản sau có chỗ gắn cho D1 Mini hoặc NodeMCU.

Các phép đo cảm biến trong bể của tôi là (+/- 0.01m):

Mức 0: 0.82m

Mức 1: 0.74m

Mức 2: 0.66m

Mức 3: 0.58m

Mức 4: 0.50m

Mức 5: 0.42m

Mức 6: 0.34m

Mức 7: 0.26m

Mức 8: 0.18m

Theo kinh nghiệm của tôi, việc đổ đầy từ mức 0 đến mức 8 gần như chính xác là 160 pound viên muối (thương hiệu Diamond Crystal). Do đó, mỗi lần tăng mức tương đương khoảng 20 pound muối hoặc khoảng 0.08 mét.

Ví dụ cấu hình HA / ESPHome sẽ sớm có!

Cập nhật ~1 năm: Thật không may là tôi chưa bao giờ thiết kế nắp đậy hoàn chỉnh, và muối cuối cùng đã làm hỏng các tiếp điểm giữa Wemos D1 mini và cảm biến siêu âm. Lần tới, tôi có lẽ sẽ đặt D1 mini vào trong hộp điều khiển của máy làm mềm nước, chạy dây từ đó, và che chắn mạch của cảm biến siêu âm tốt nhất có thể bằng keo silicone.

Mô hình này được tạo bằng Tinkercad. Chỉnh sửa trực tuyến https://v1.tinkercad.com/things/gvvtS5NGuSh

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Rafts:

Không

Supports:

Không

Độ phân giải:

Đầu phun 1.0 x lớp 0.32

Infill:

100

Filament: Amazon Basics PETG Đen

Danh mục: In 3D
