Khớp nối và Vòng giữ Motor Rèm Cuốn Somfy 530R2 CMO

(Nhập từ các mẫu của tôi trên Thingiverse: https://www.thingiverse.com/muchtall/designs )

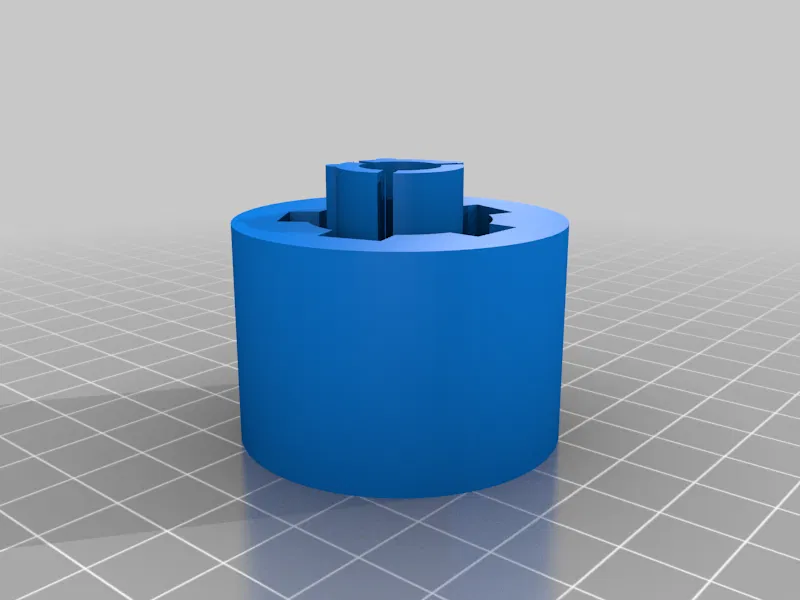

Cái chụp và cái ống nối cho động cơ rèm cuốn Somfy 530R2 CMO của tôi bị vỡ, nên tôi cần một cái khớp nối thay thế phù hợp để lắp vừa vào đường ống có đường kính trong khoảng ~46mm.

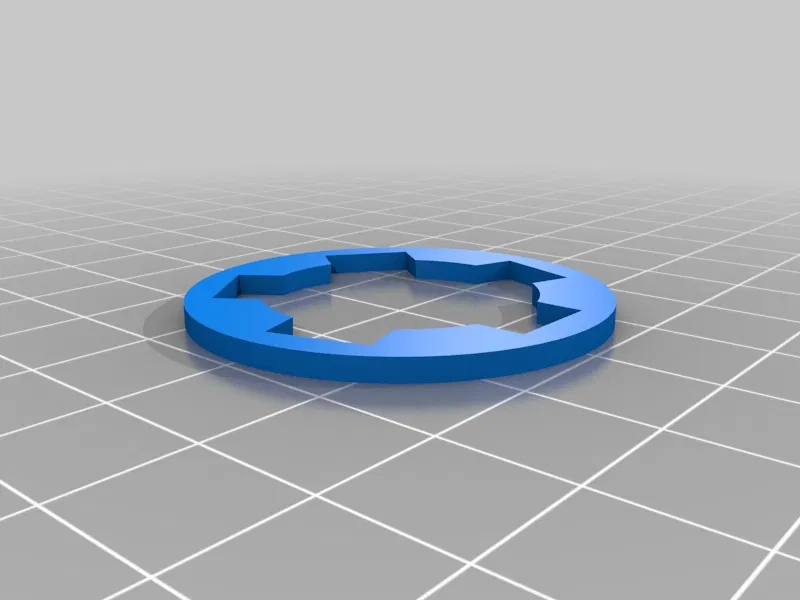

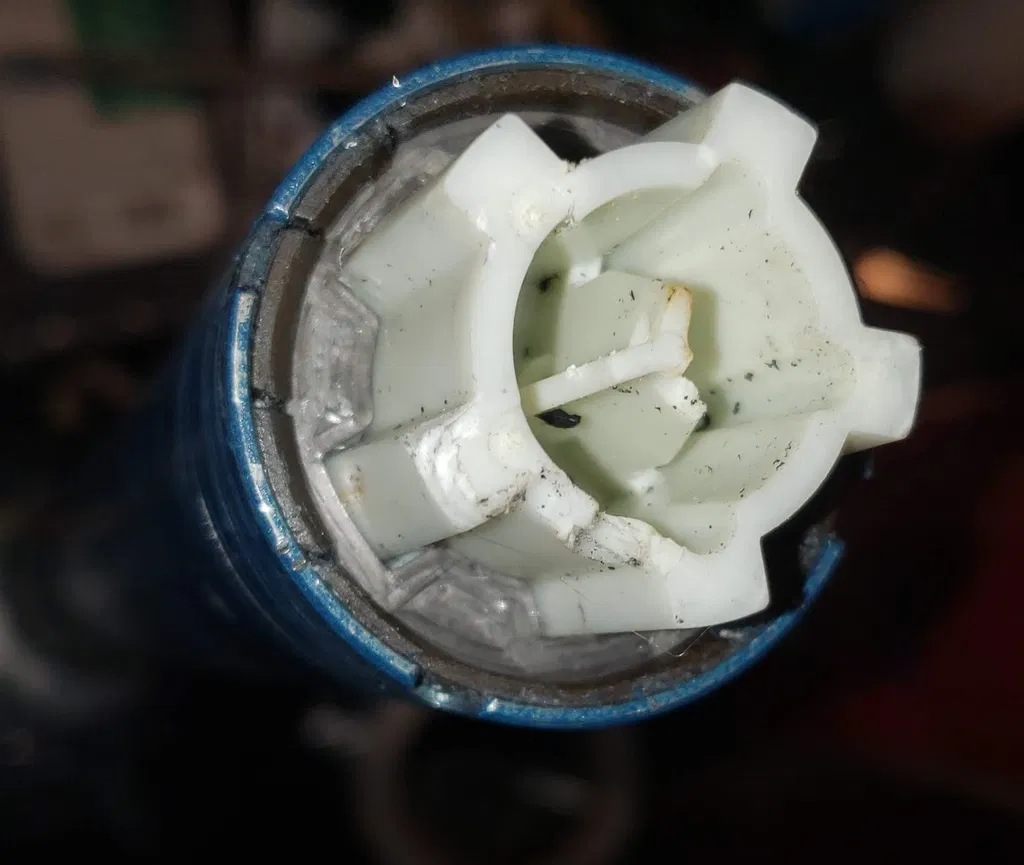

Cái vòng giữ là bắt buộc, nếu không bạn có mạo hiểm rút cái cụm bánh răng hành tinh (phía sau bánh răng màu trắng được hiển thị) ra khi tháo cái khớp nối mới in ra. Nếu cái chụp zin của bạn còn nguyên (phần nhựa đen che cái bánh răng trắng được hiển thị), thì mẫu này có thể không dành cho bạn, trừ khi bạn đồng ý tháo cái chụp zin đó ra. Nếu tôi ở trong tình huống đó, tôi sẽ chế tạo một cái để lắp vừa xung quanh cái chụp zin thay vì giữ nguyên cái chụp zin đó.

Cái khớp nối này có rãnh, nên bạn có thể chắc chắn rằng nó chỉ lắp lại theo cùng một hướng, nếu bạn cần tháo động cơ ra lần nữa.

Nếu bạn cần chỉnh sửa cái này cho ống hoặc tuýp có kích thước khác, bạn có thể tìm thấy các mẫu trên Thingiverse bên dưới để bạn sửa đổi. Có hai phiên bản cho phía động cơ của khớp nối, bạn có thể biến chúng thành một lỗ và trừ nó ra khỏi một hình trụ hoặc lục giác đơn giản phù hợp với nhu cầu của bạn.

Tôi đã in cái của mình bằng PETG (tất cả các thành tường), và khoan trước 4 lỗ qua ống nối, mỗi lỗ cách nhau 90 độ vào khớp nối, và sử dụng vít tự tapping để cố định nó.

Đối tượng này được tạo trong Tinkercad. Chỉnh sửa trực tuyến tại https://www.tinkercad.com/things/1xQTaQE6vVk

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Rafts:

Không

Supports:

Không

Độ phân giải:

1.0 x 0.32mm

Infill:

100

Filament: Stronghero3D PETG Xám

Ghi chú:

In đặc với tất cả các thành tường (đặt thành 9999 trong Cura)
