Kẹp Bảo Dưỡng Đầu Đù𝐚/Hotend Máy Bambu Lab X1CC

Cập nhật: 30/8/2013 - Tui sinh nhật mà bạn được quà nha! Tui đã làm lại cái này từ đầu thành phiên bản v2, và nó ở đây nè!

Lưu ý nha: nếu bạn có con P1P (tui thì không) mà in cái này ra xài ngon lành, nhớ khoe thành quả và comment cho tui biết nha. Hiện tại tui chỉ gắn tag X1C thôi tại tui chỉ test trên con đó thôi. Tui không biết cái bộ phận extruder/hotend/quạt của nó có giống nhau không nữa. Ai có thử thì báo tui với.

Là một dân kỹ thuật lâu năm, tui thấy đủ thứ cái connector bị gãy với mối hàn nguội gần mấy cái connector nhỏ xíu, rẻ tiền rồi. Tui cố gắng hạn chế rút ra cắm vô cáp không cần thiết. Cái dây cáp từ hotend tới bộ phận quạt thì cũng được đó, mà nó mỏng quá. Tui thấy nó có thể gãy theo thời gian, nhất là nếu không cẩn thận. Tui hy vọng máy in đời sau sẽ có thiết kế/giá pháp tốt hơn cho vụ này.

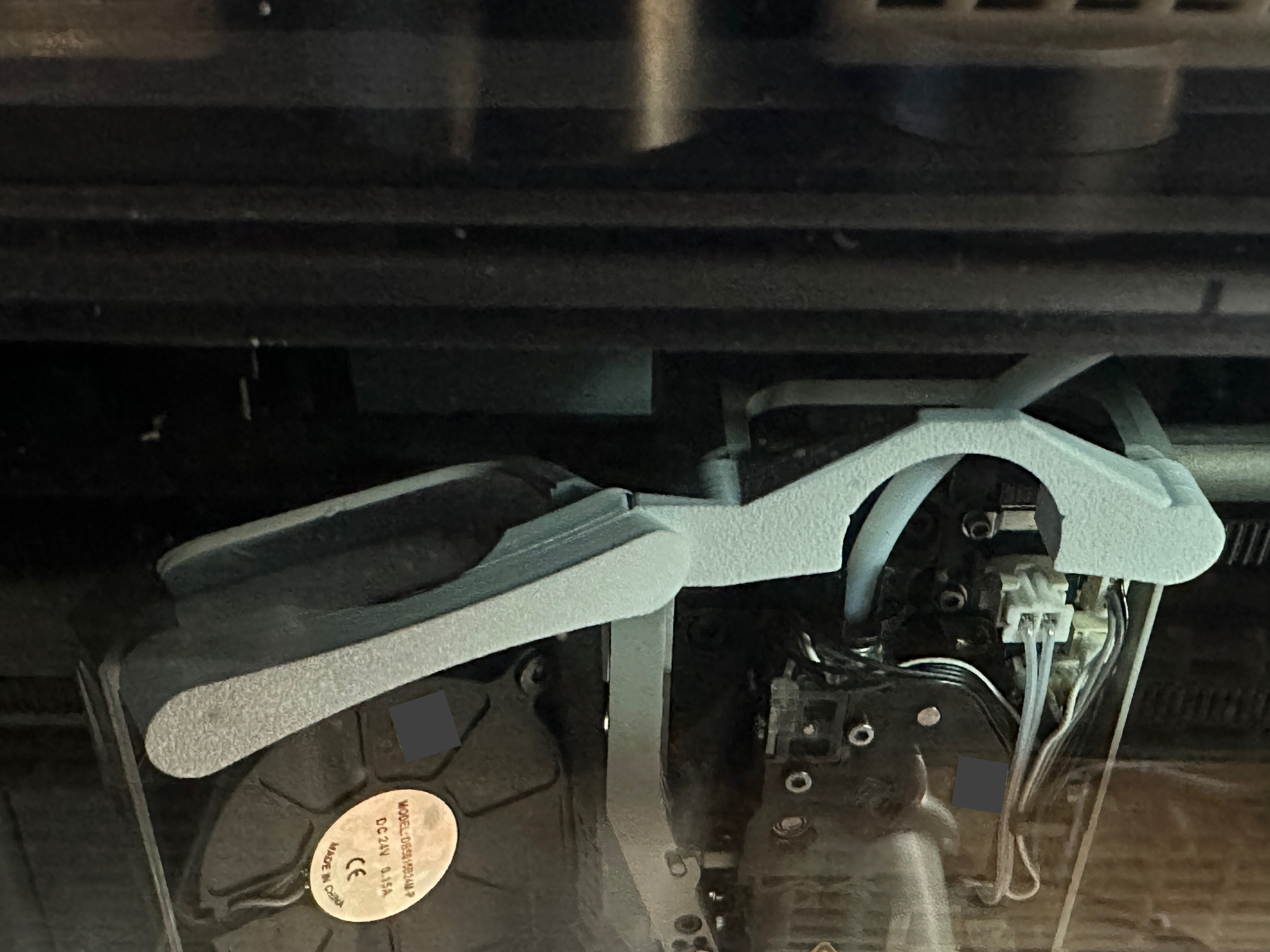

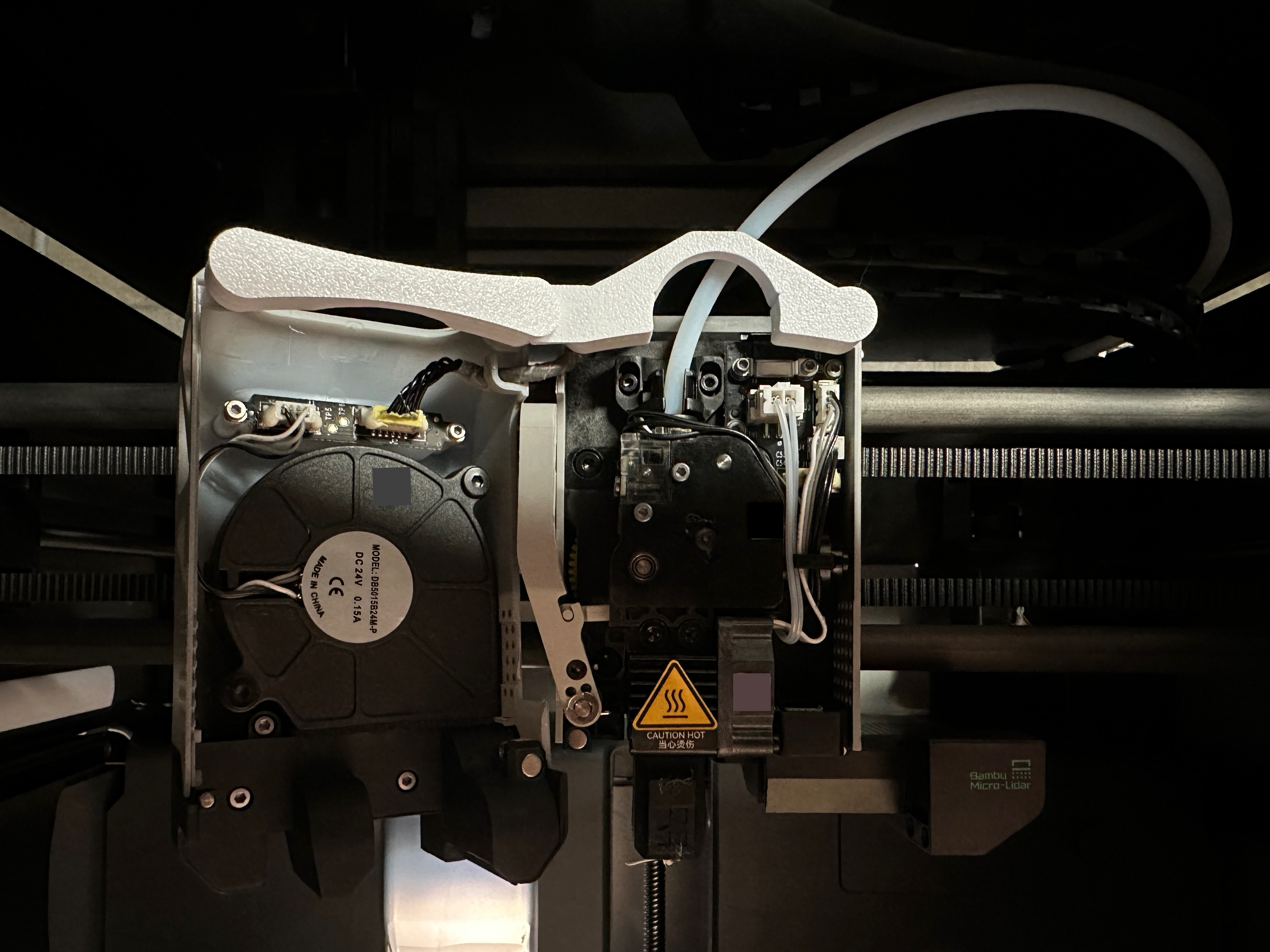

Tuy đôi khi bạn cần tháo cái mặt trước ra và để qua một bên, nhưng tui thấy đa số lúc tui chỉ trượt nó qua một bên để làm việc gì đó với cái extruder, ví dụ như gỡ kẹt hay gì đó, mà đa số mấy vụ đó không cần phải rút cáp của bộ phận quạt ra.

Chắc không phải ý hay đâu nếu cứ để cái bộ phận quạt lủng lẳng một bên vì nó sẽ làm căng cái sợi cáp duy nhất mà mình đang cố gắng bảo vệ. Và dù tui có ngưỡng mộ sự sáng tạo của mấy bạn làm cái kẹp để treo cái bộ phận quạt lên thanh X-rods, tui không thích động vào mấy cái đó lắm, ngoại trừ việc lau bằng cồn IPA và khăn không xơ, nhất là với đồ nhựa.

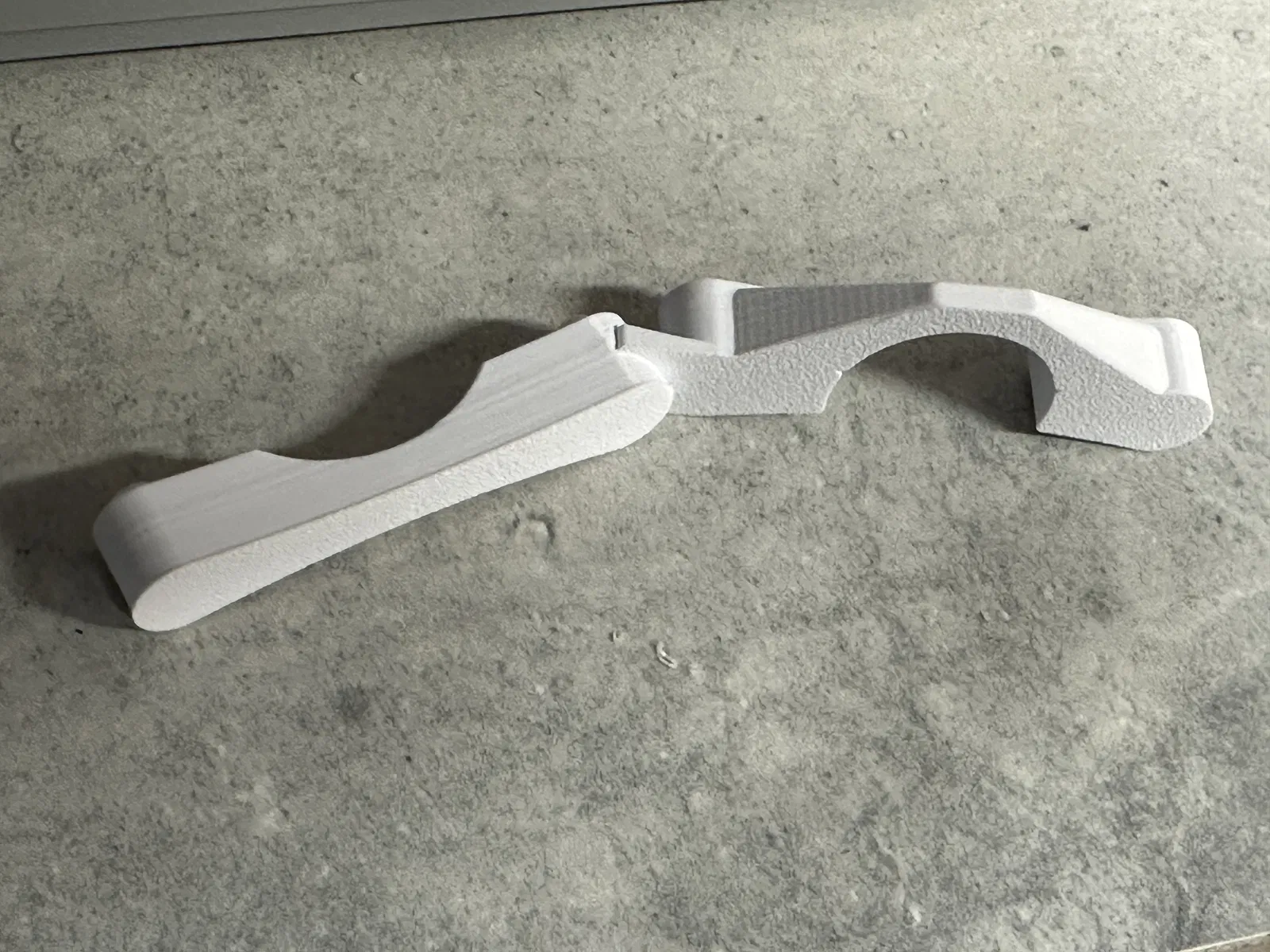

Nên cái kẹp của tui được thiết kế để hạn chế support. Đúng là có support ở phía connector “F” (Female), nhưng mà nó nhỏ xíu, rút ra cái là xong. Khớp nối giữa hai mặt M và F phải khít, với độ cao lớp in 0.2mm trên con X1CC của tui thì xài ngon lành và không bị bung ra. Bạn nên in sao cho cái mặt đối diện với lỗ nam châm là mặt tiếp xúc với khay in. Như vậy sẽ hạn chế support tối đa.

Nam châm nó nhỏ xíu à, chắc mấy anh thiết kế Bambu Lab thích vậy, nhưng mà làm cái đồ án thì hơi cực. Bên phía hotend, có hai cái lõm vô chỗ nam châm phía trước với phần nhựa bao quanh nam châm đi vào. Bạn sẽ thấy cái M Arch 2 trượt vô hai cái lỗ lõm đó ngon lành, kèm với nam châm hút vô. Còn bên phía mặt quạt, cái mà phần F dùng để làm, thì chỉ là ma sát với nam châm thôi. Vậy cũng ổn. Không có nặng nề lắm, với nó cũng nằm yên.

Nói một chút về mấy cục nam châm nha. Nó nhỏ xíu, với khó xài. Bạn có thể xem cái mẫu Magnet Card của tui, cái này chắc chắn giúp bạn canh mấy cục nam châm đúng chiều. Cái chính là: hai cực khác nhau thì hút nhau, và một cục nam châm có cực tính biết trước sẽ giúp bạn xác định cực tính của mấy cục nam châm bạn cần đặt vô cái kẹp. Rõ ràng là mấy cục nam châm ở bộ phận quạt phía trước có cực tính ngược với mấy cục nam châm bên phía hotend – nếu không thì chúng đã đẩy nhau rồi.

Tui có làm một cái test print nam châm tham khảo để giúp tui theo dõi nè:

• Bên tay trái (“F”) cần có cực Bắc (“N”) hướng lên trên.
• Bên tay phải (“M”) cần có cực Nam (“S”) hướng lên trên.

Nếu bạn dùng thẻ nam châm để giúp xác định N và S trên cục nam châm lớn hơn của bạn (ví dụ: 12mm x 3mm) (mà tui cực kỳ đề nghị bạn nên dùng), tất cả những gì bạn cần làm là đặt thẻ nam châm ngược chiều lại (nhớ nha, trái dấu thì hút nhau), để một trong mấy cục nam châm tí hon này hút vô cục nam châm lớn hơn, rồi ấn cục nam châm vô lỗ. Làm vậy hai lần. Sau đó lật thẻ nam châm lại, rồi cũng làm tương tự hai lần ở bên kia.

Như tui có nói trong mẫu Magnet Card, nếu điện thoại thông minh của bạn có từ kế tích hợp sẵn, bạn có thể dùng nó để xác định cực tính từ của nam châm lớn hơn của bạn, để đảm bảo bạn đặt cục nam châm lớn tham khảo theo chiều N một bên, và S một bên. Rồi cả bốn cục nam châm sẽ rơi (hoặc là dính) vô đúng chỗ.

Mấy cục nam châm tui dùng để ráp cái này có ở đây nè.

Bạn có thể tìm loại N52 đường kính 3mm dày 1mm với cấu hình khác mà không có kèm cục 5mm, nhưng đó mới là cái bạn cần. Nam châm nó nhỏ xíu nên bạn cần loại mạnh nhất có thể tìm được thì cái này mới hoạt động được. Loại N52 có sức mạnh tương đối tốt.

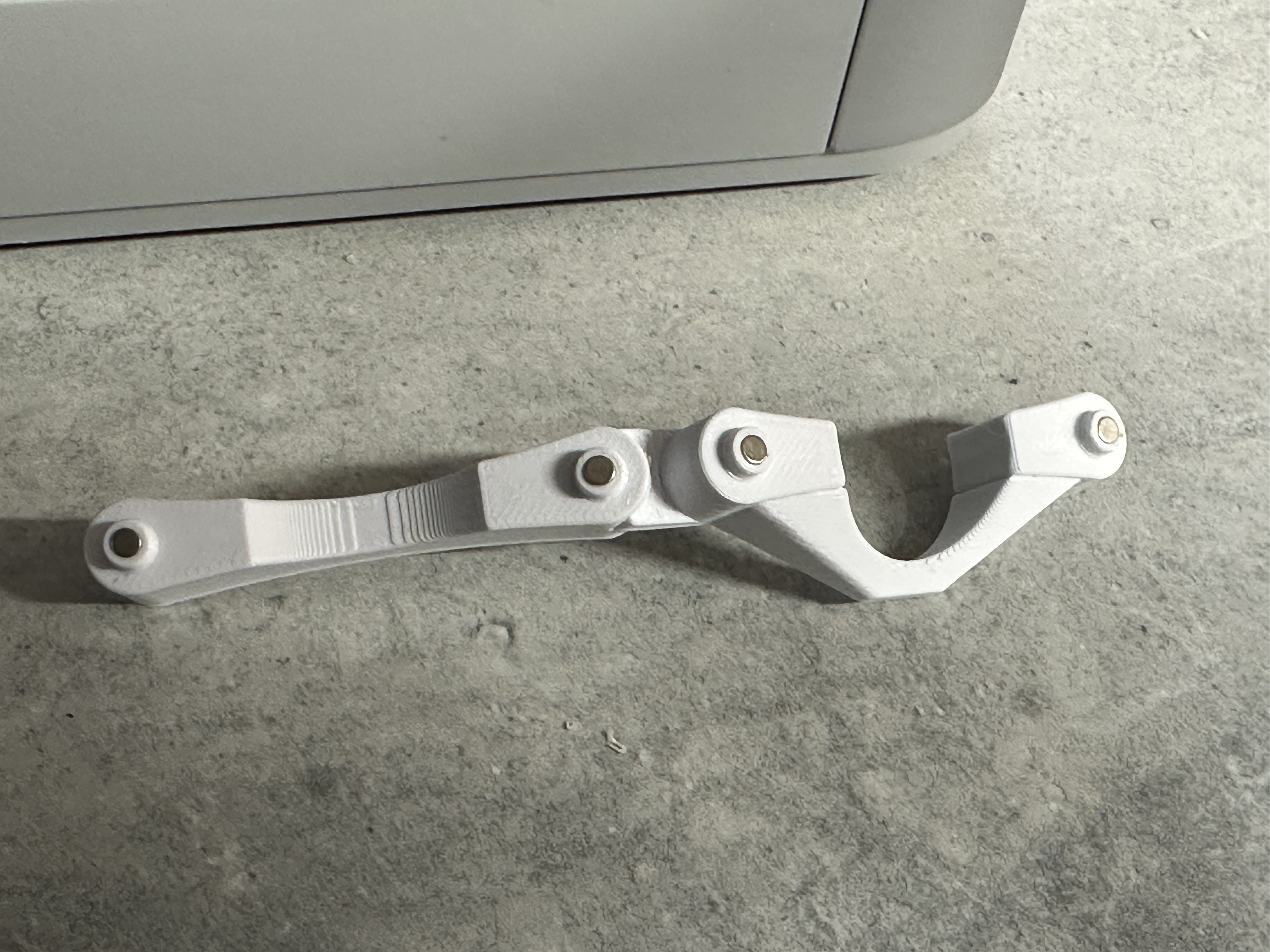

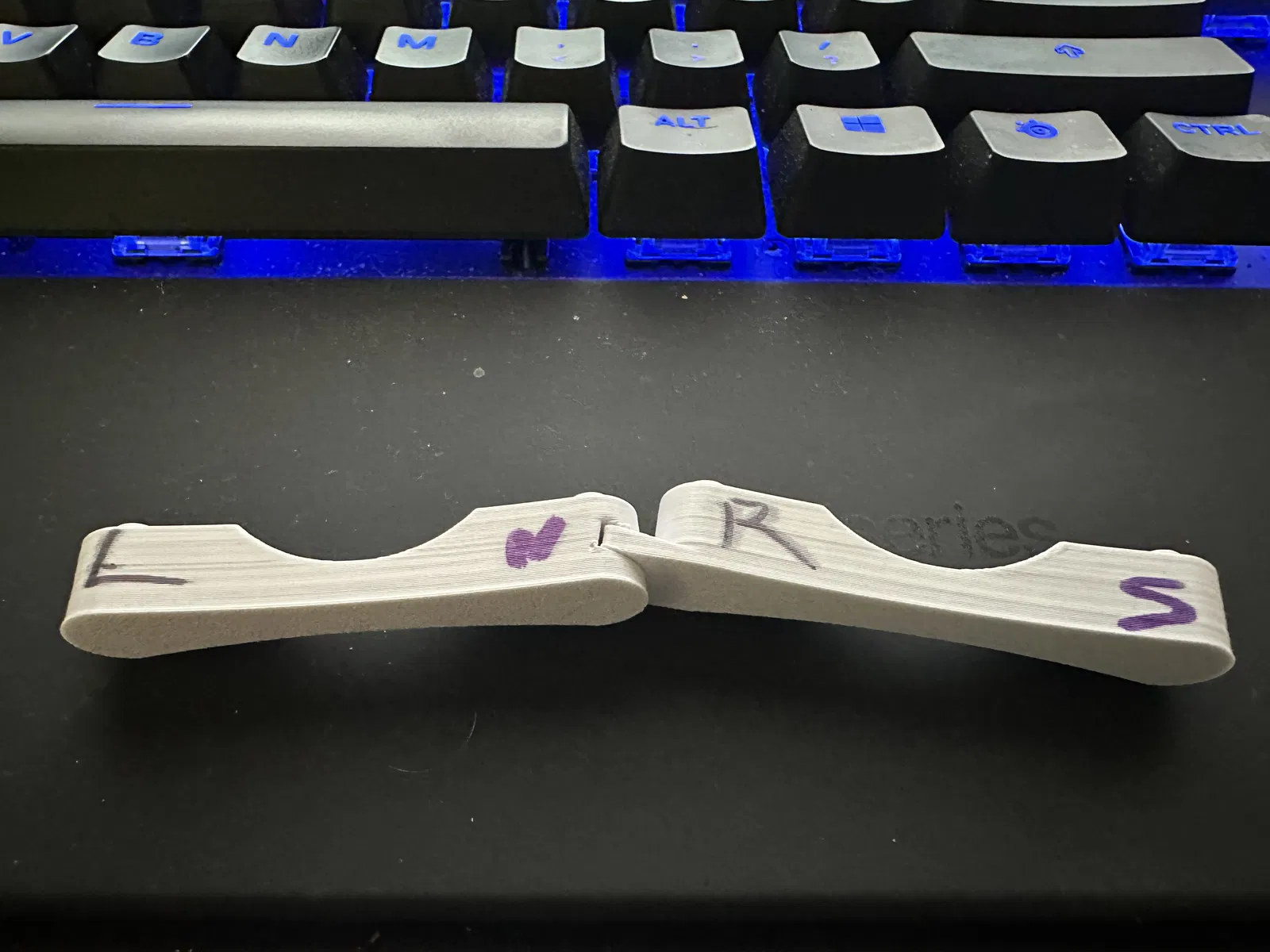

Tui có kèm một hình ảnh tham khảo từ một trong những lần thiết kế trước của tui. Nó chỉ cho bạn (T)rái/(B)ắc/(Mặt Che), (P)hải/(N)am/(Mặt Ép) một cách trực quan. Rõ ràng cái mặt
