Giá đỡ camera góc ESP-EYE

Các bộ phận cần thiết để lắp ráp là:

• 5x ốc M3x8mm
• 1x ốc M5
• 1x đai ốc M5

Sau khi in xong:

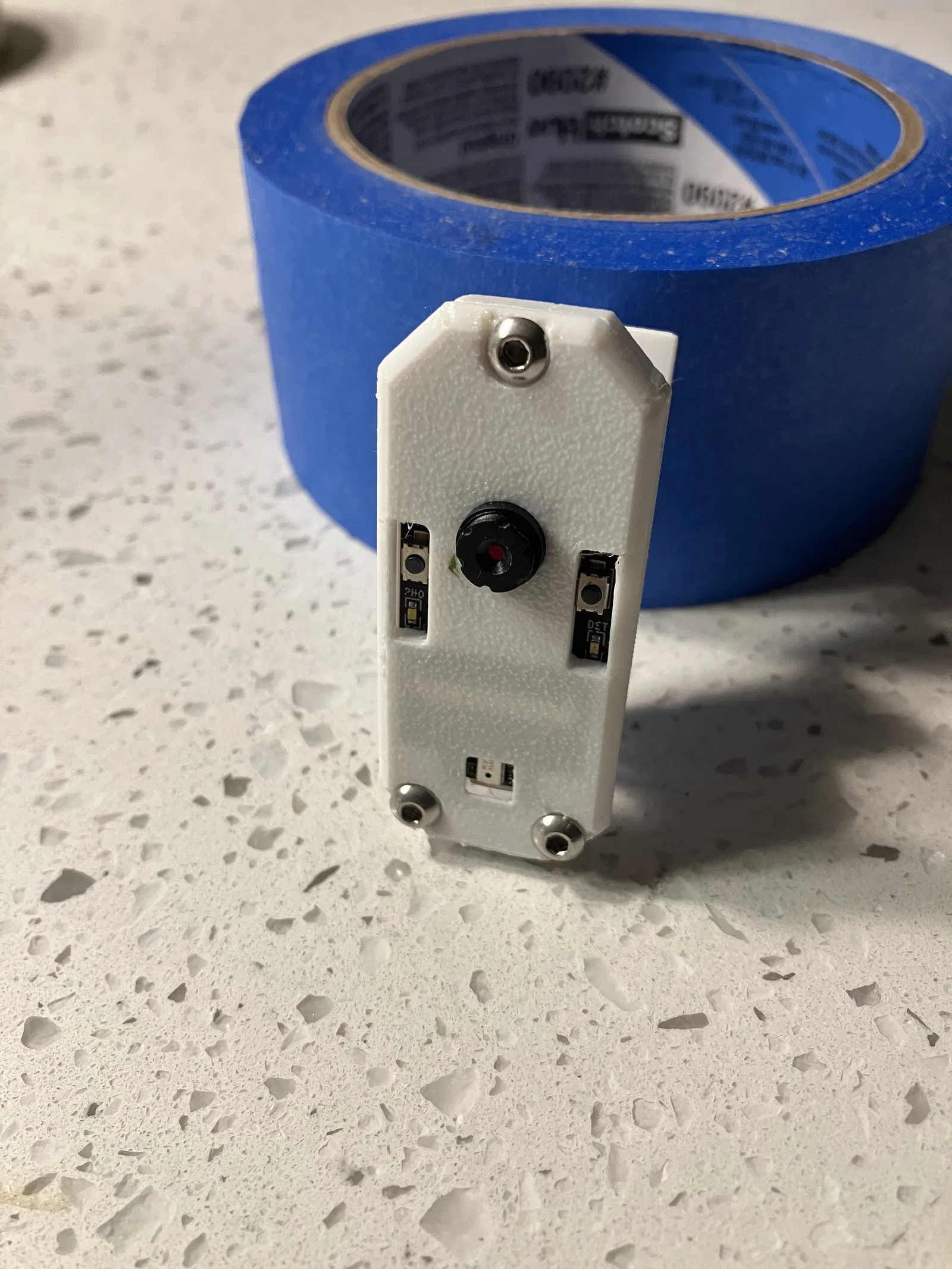

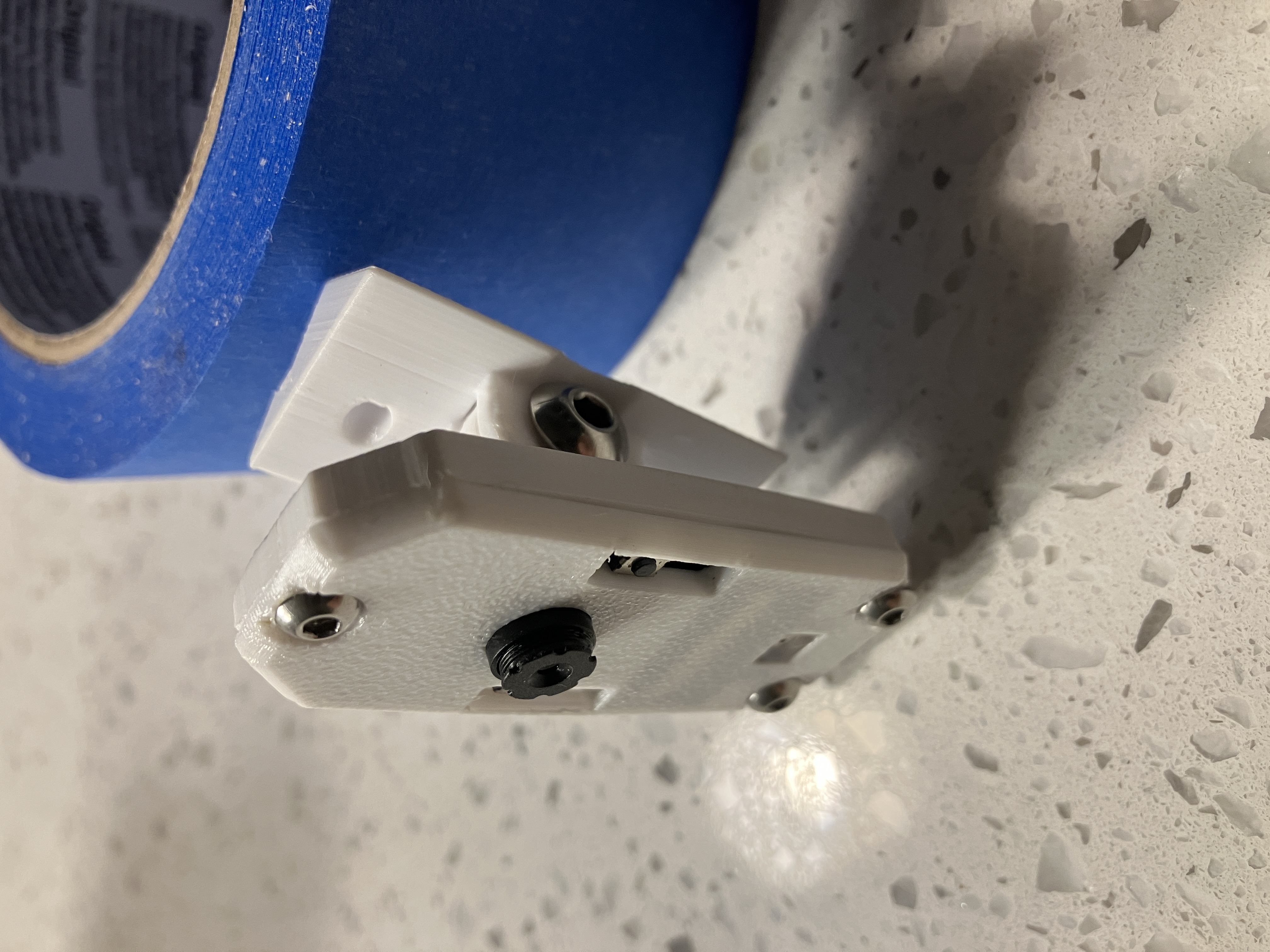

1. Đặt ESP-EYE vào giữa bộ phận đế và nắp che camera.
2. Gắn nắp che vào đế bằng 3x ốc M3.

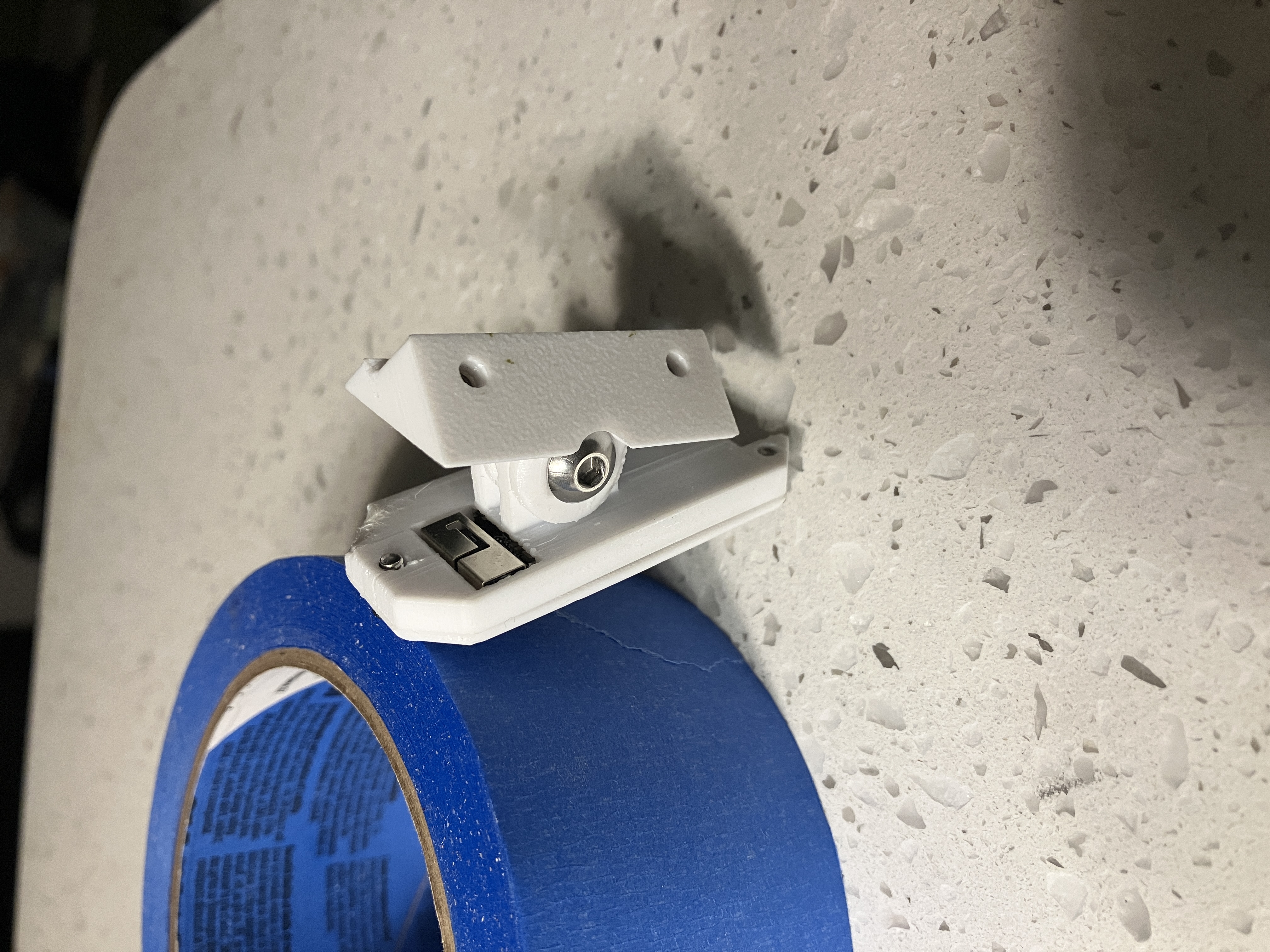

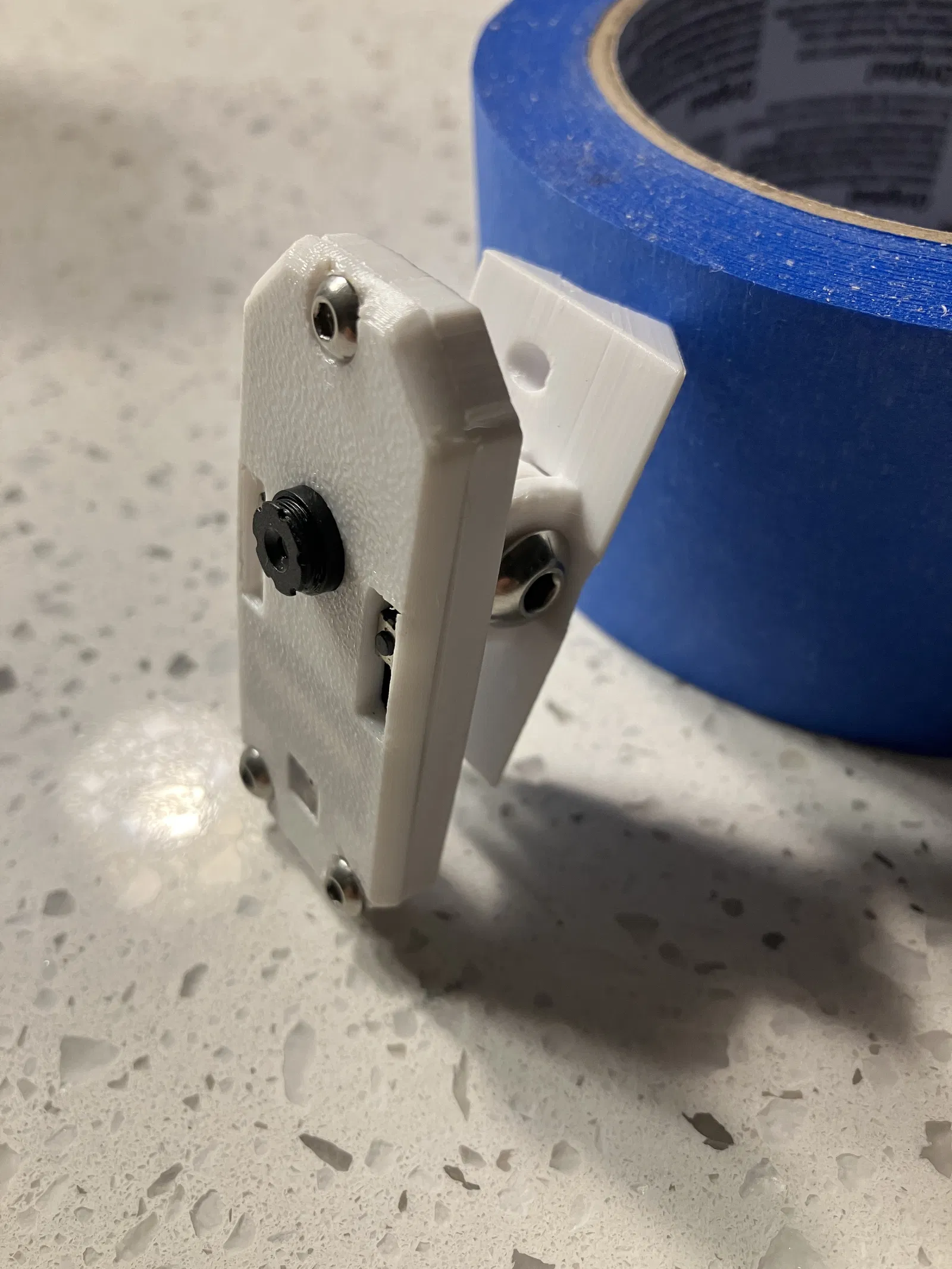

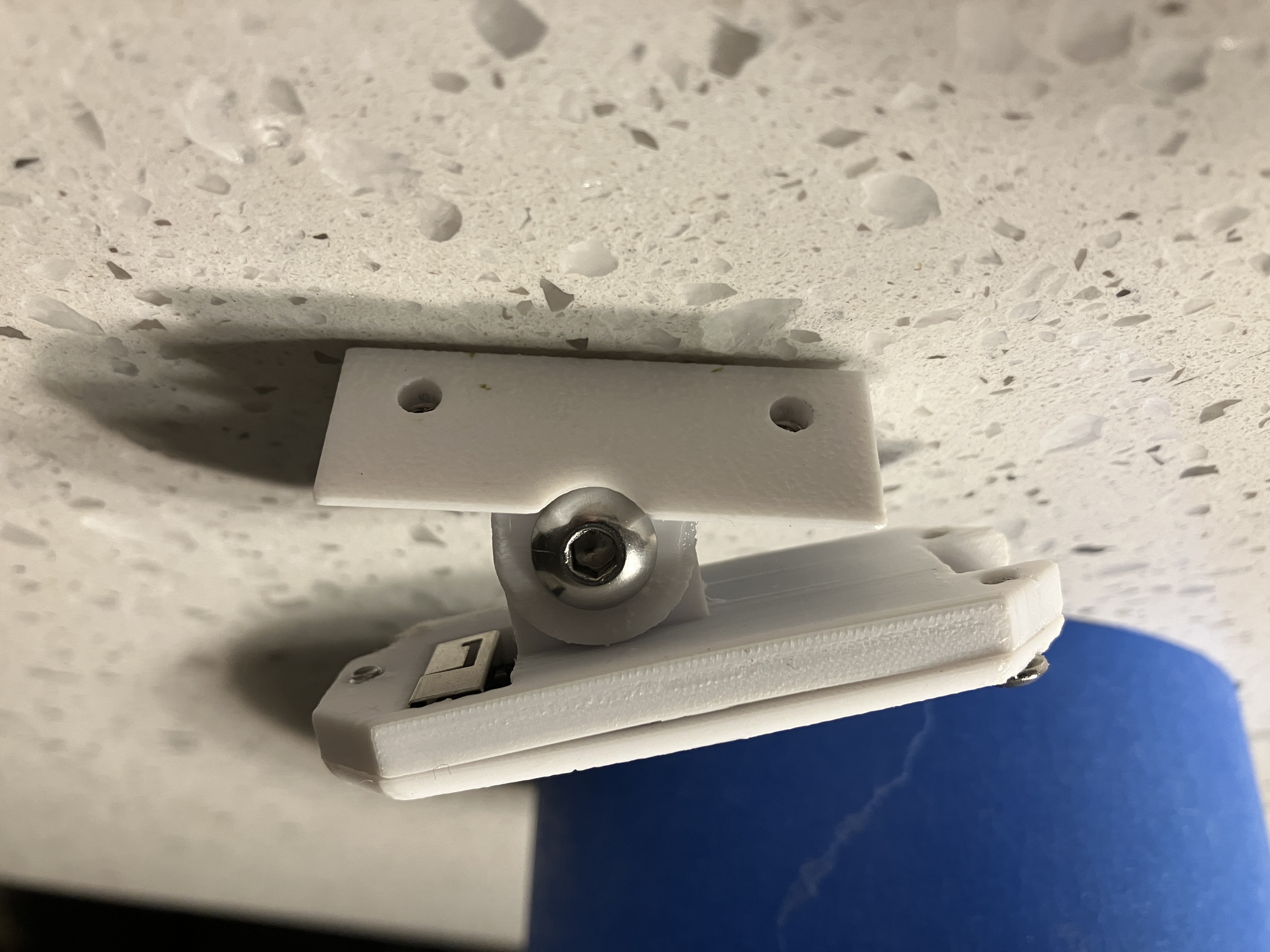

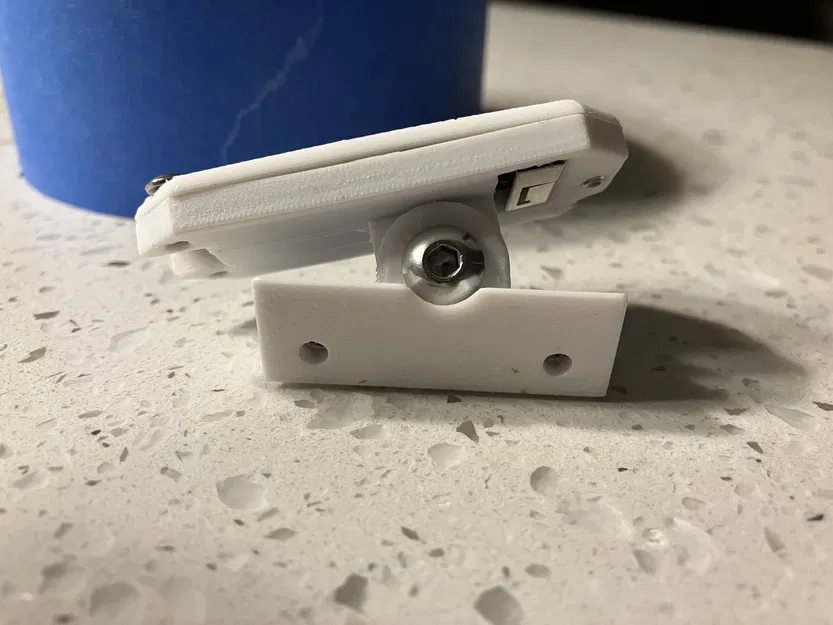

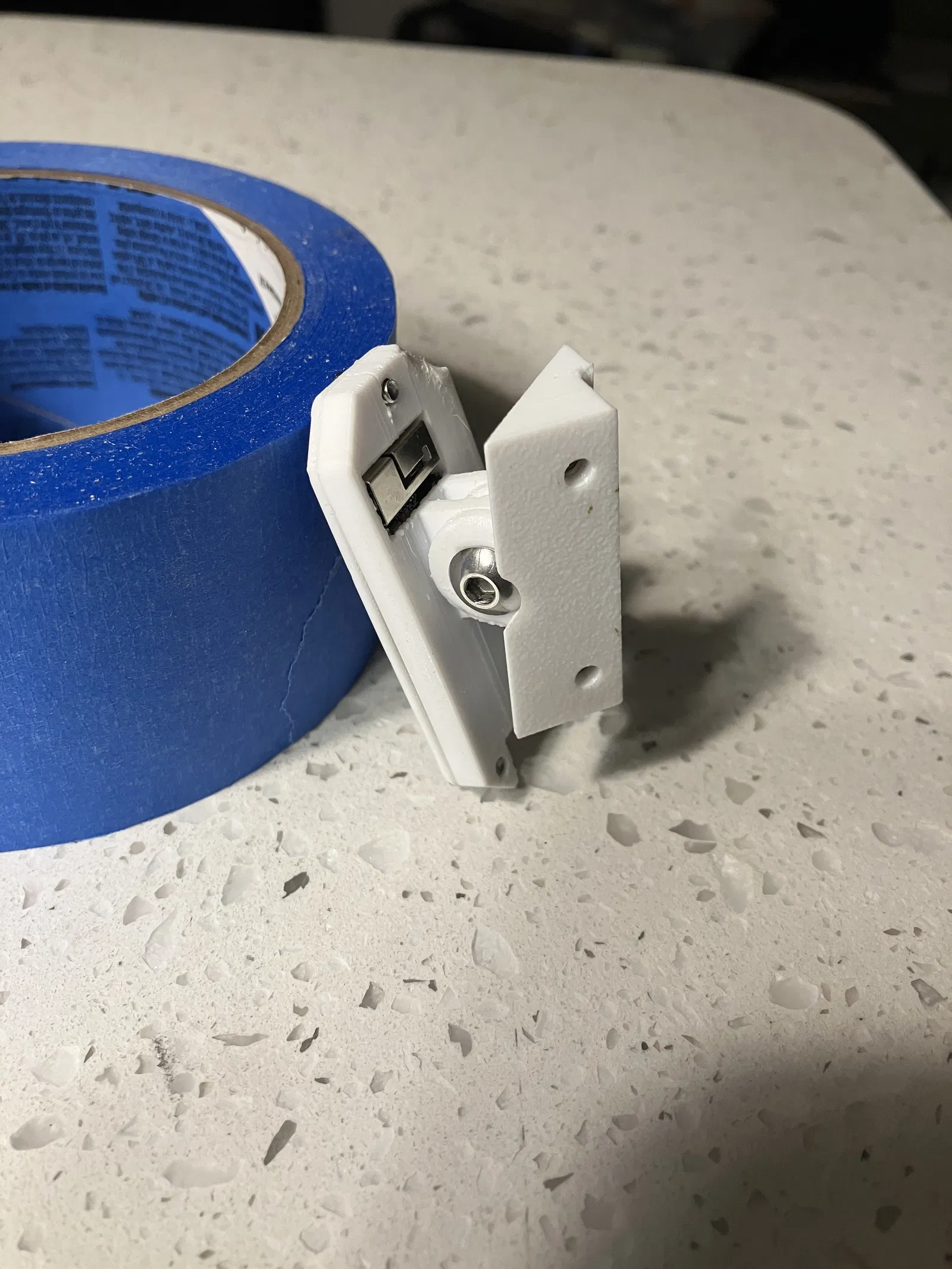

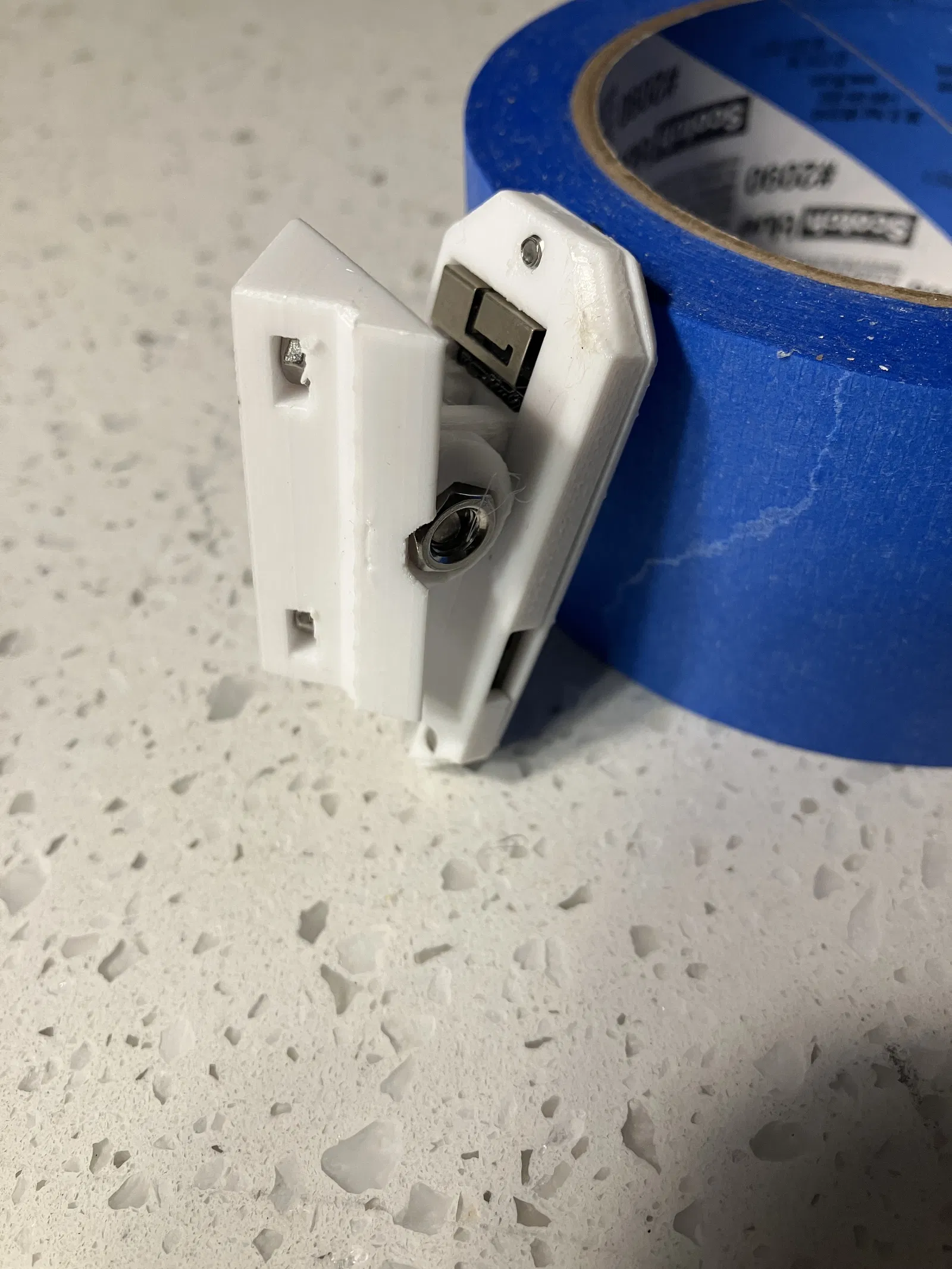

3. Lắp đế camera vào đế gắn máy in bằng 1x ốc M5 và đai ốc M5.

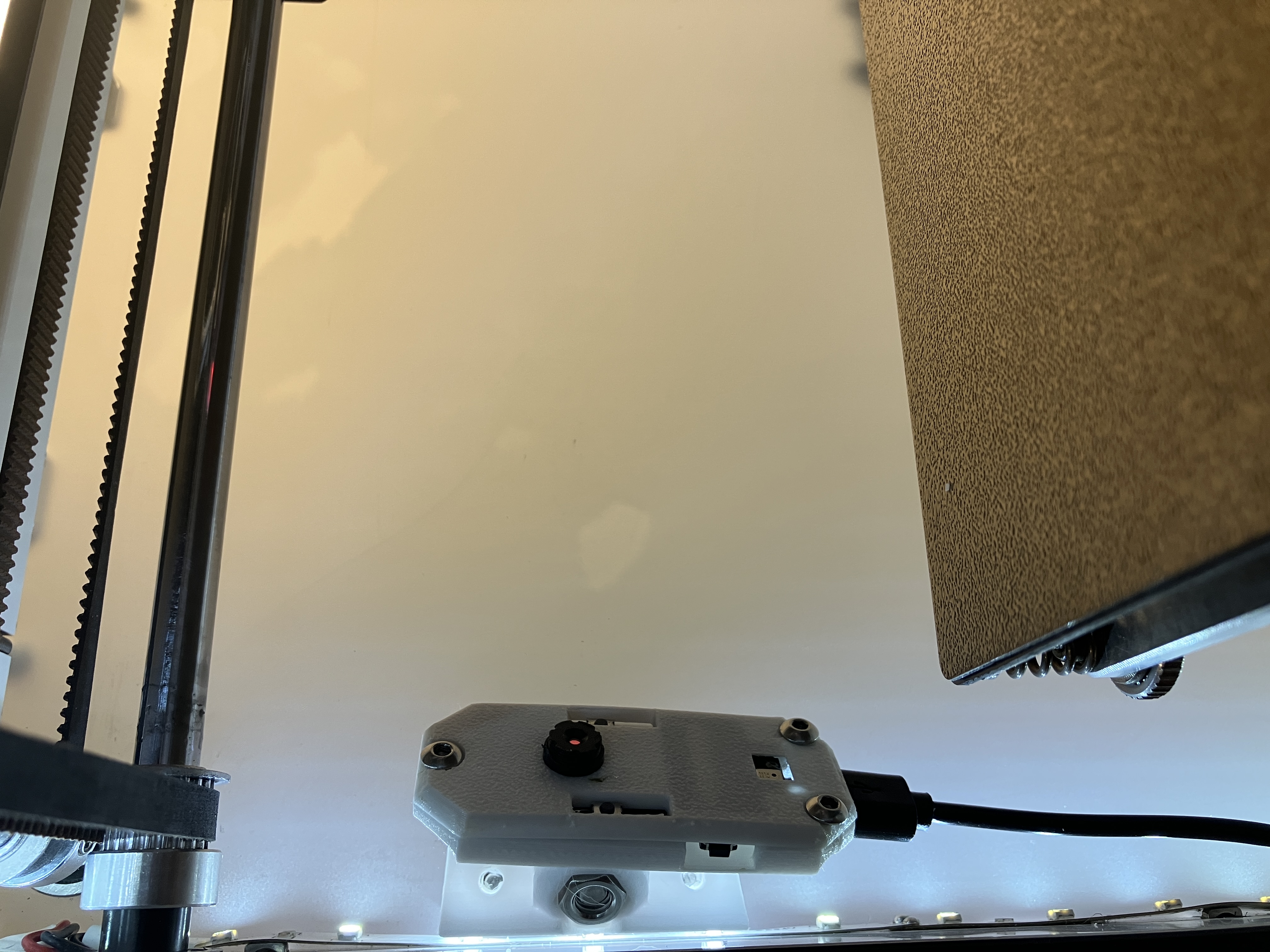

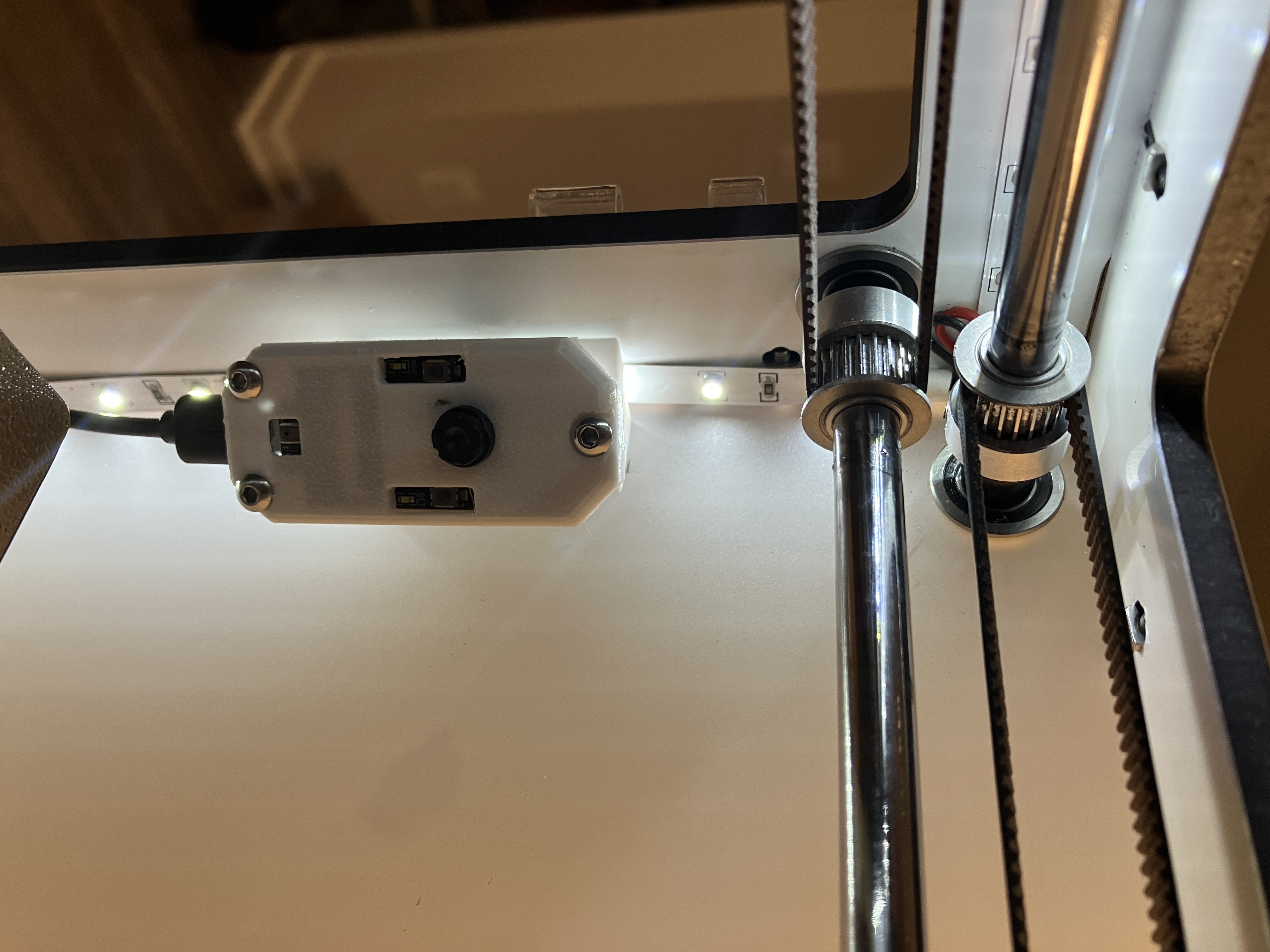

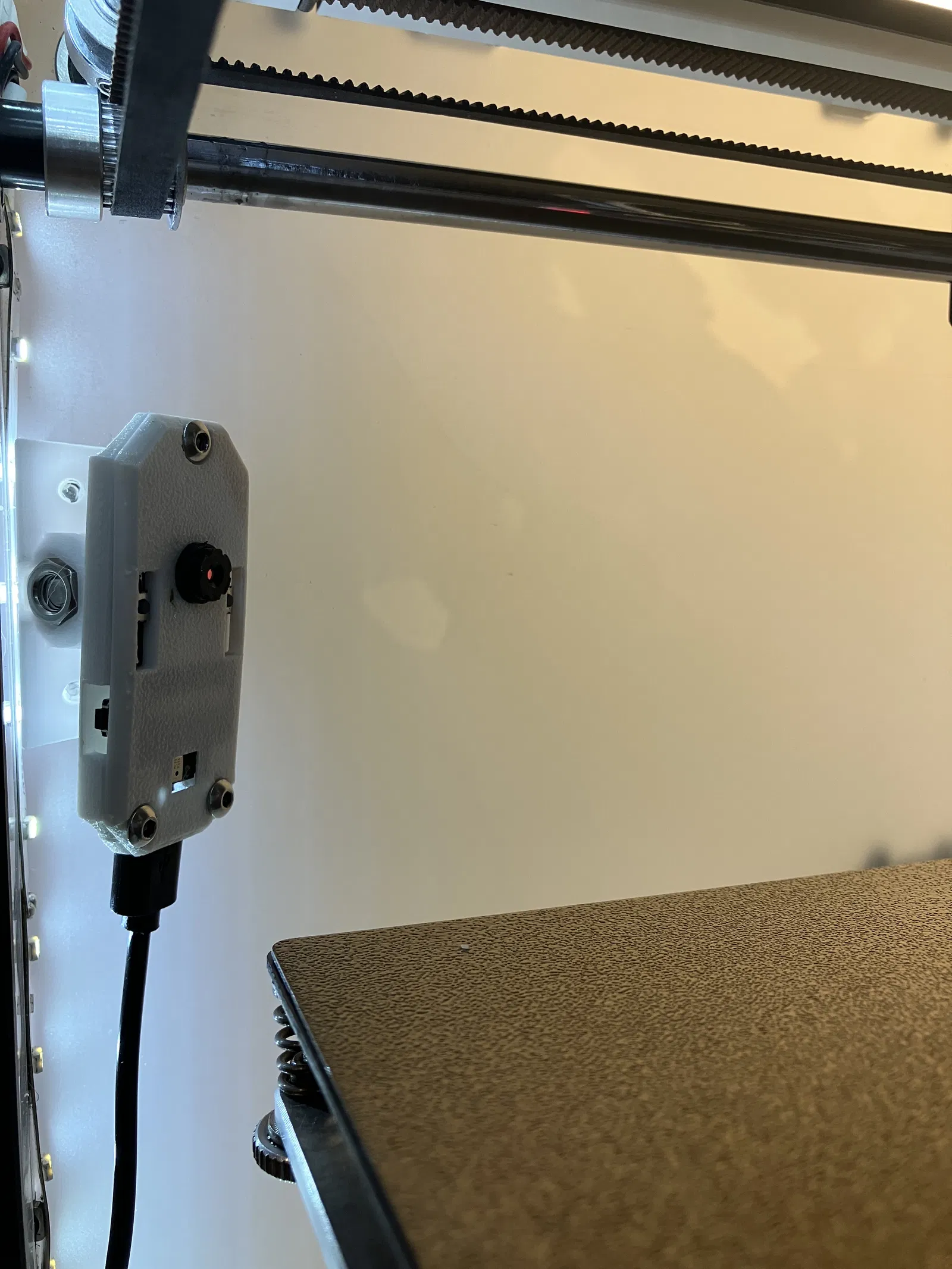

4. Xem trước luồng mjpeg/jpg từ ESP-EYE trên máy tính của bạn bằng cách đặt đế camera tại vị trí dự kiến trên thùng máy in. Di chuyển đế lên xuống khi cần thiết để có góc độ và khoảng trống vật lý phù hợp khi đầu in ở góc trước bên trái của thùng máy.

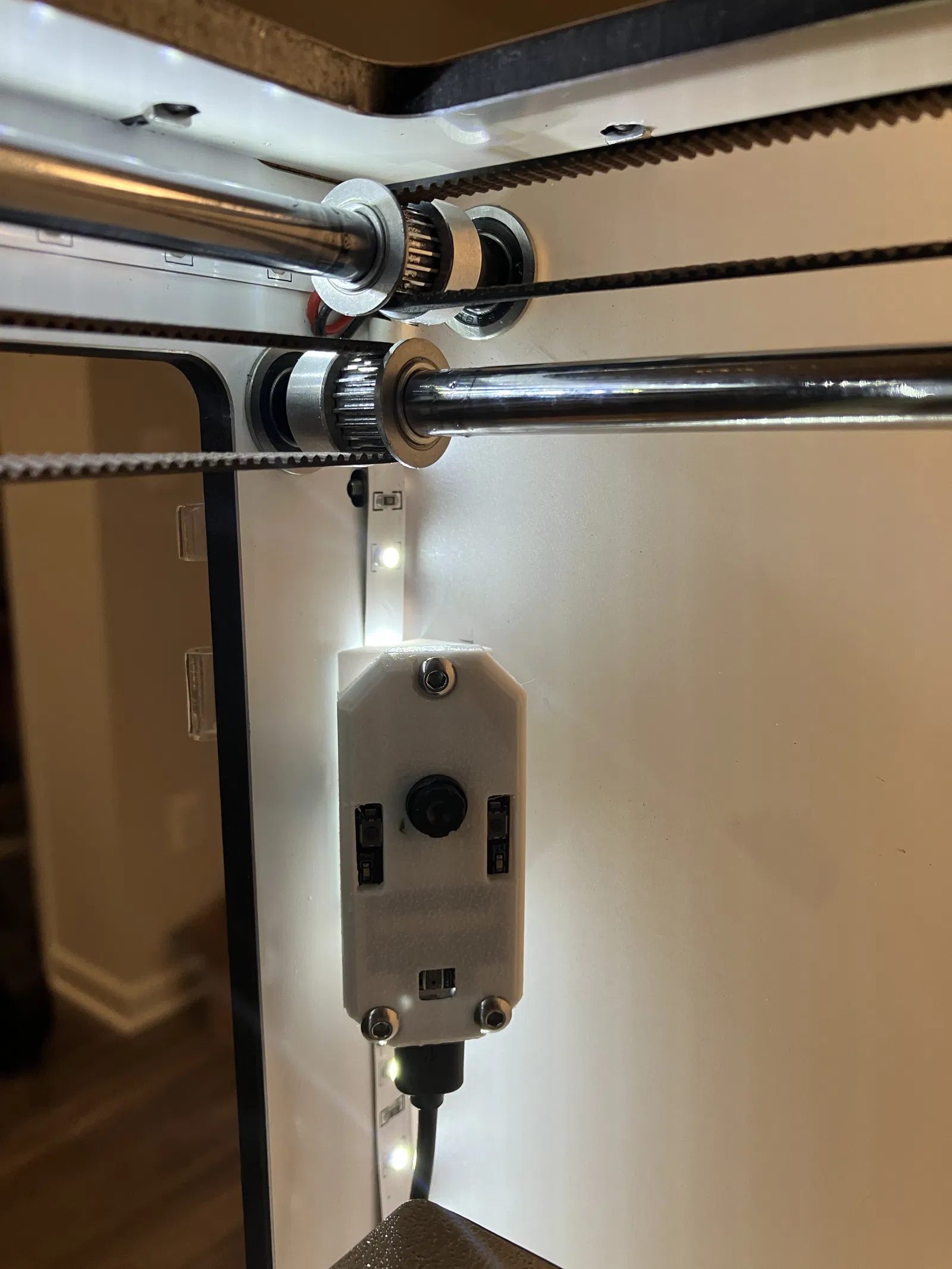

5. Tạo lỗ gắn 3mm trên khung/thùng máy in của bạn và gắn bằng 2x ốc M3 và đai ốc M3.

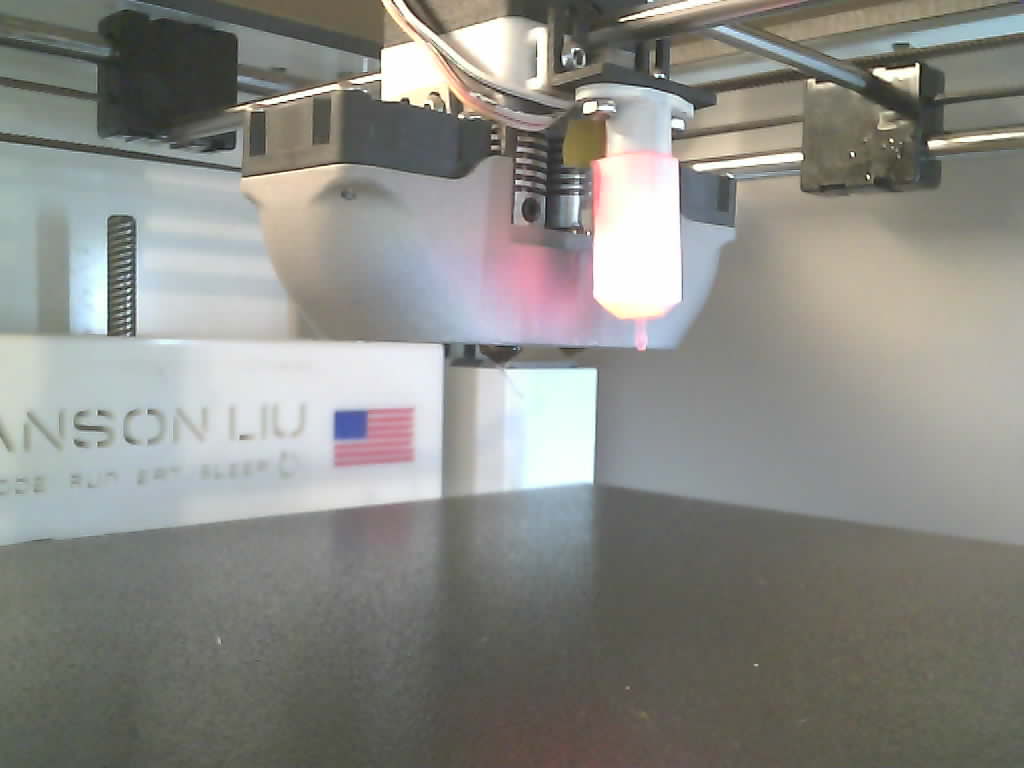

Tôi đã nạp một chương trình mjpeg streamer đã sửa đổi từ arkhipenko/esp32-mjpeg-multiclient-espcam-drivers lên ESP-EYE của mình và nó hoạt động rất tốt trong Octoprint sau khi cài đặt URL mjpeg trong plugin MultiCam.

Bạn có thể xoay ống kính camera trên ESP-EYE để điều chỉnh tiêu cự (lấy nét).

Giá đỡ này tham khảo và tương thích với Hệ thống lắp ráp mô-đun của HeyVye!
