Khớp Nối Ống Xả Nam Châm 4 inch

Tui chủ yếu in ABS nhưng mà muốn có cách gắn với tháo ống xả nhanh chóng, tùy theo loại vật liệu in. Để giải quyết vấn đề này, tui đã tạo ra mấy cái khớp nối nam châm này.

Nó gắn chắc mà tháo cũng lẹ.

Đến giờ, tui đã xài hệ thống này trên máy Qidi X-Plus, Voron 2.4r2 và X1 Carbon.

Cài đặt in: Sợi in: PLA, ABS, PETG Độ cao lớp: 0.2mm Ruột: 10-20% Support: Tui không xài

Danh sách vật tư (BOM): Nam châm 12mmx2mm Ống xả 4 inch Quạt inline Băng keo Gorilla

Cập nhật: Tui có thêm file .stl độ phân giải cao.

Hướng dẫn: Lắp nam châm vào một cái khớp nối - gắn khít bằng lực ma sát. Có thể bạn cần cái kềm để phụ. Mục đích là lấy thêm 8 nam châm nữa cho cái khớp nối kia và lắp theo chiều cực Dương (+) sang cực Âm (-) để các khớp nối hút lại với nhau.

Sau khi đã làm xong các vòng, hãy đánh dấu một vạch căn chỉnh trên mỗi vòng (vạch đen trong hình) để dễ dàng định hướng và gắn khớp nối khi cần.

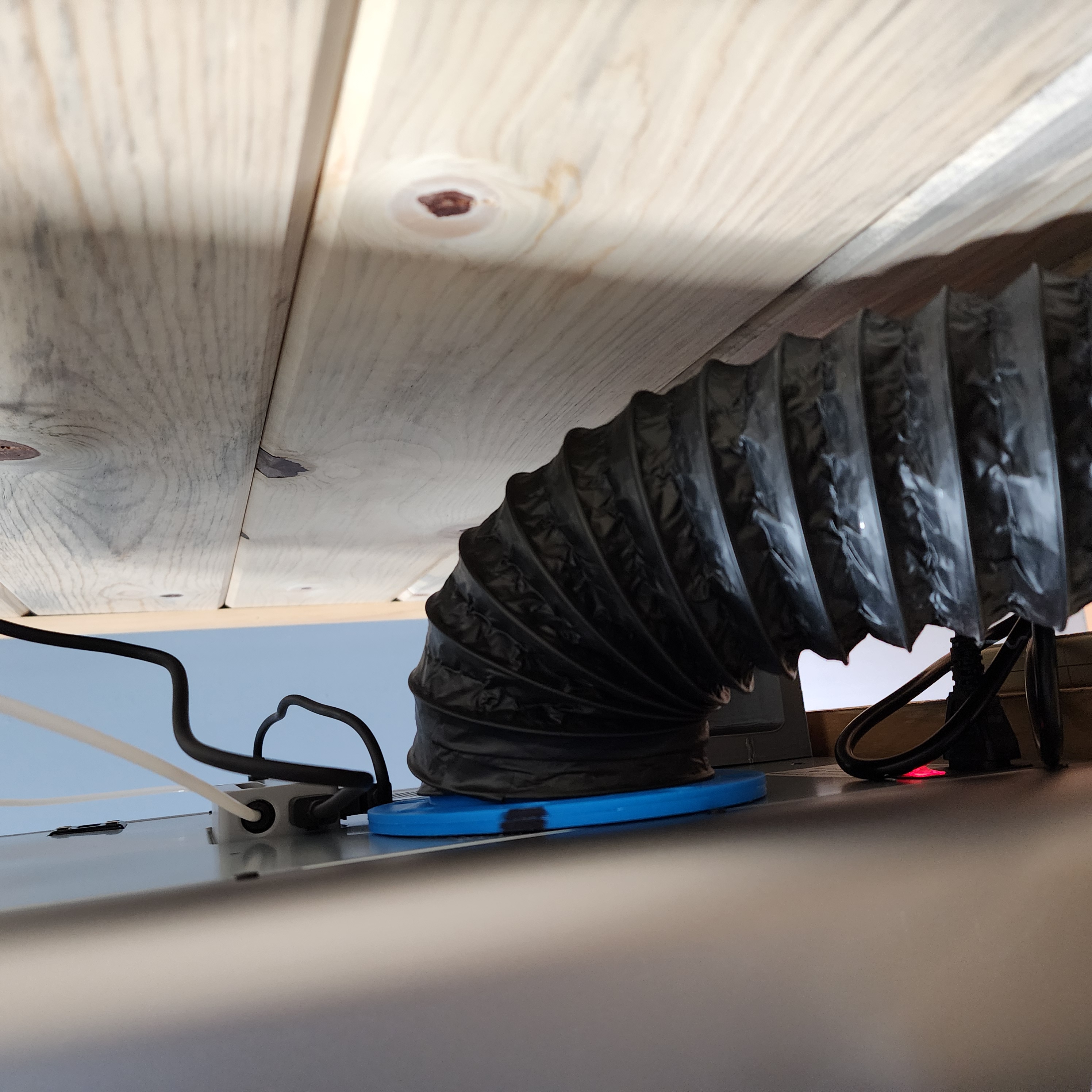

Cuối cùng, tui dùng băng keo trong hai mặt Gorilla tape để dán khớp nối phẳng vào cổng quạt hút của máy in, dán băng keo vô mặt vòng tròn nơi bạn có thể thấy mấy cục nam châm. Tui đã xài hệ thống này hơn 1 năm nay mà không có vấn đề gì.

Video khớp nối hút vào nhau: https://imgur.com/gallery/L0CHKvf
