Vòi phun RainBird 3500 cho hệ thống tưới tiêu

Đây là các mẫu cho vòi phun của hệ thống tưới rotor RainBird 3500.

Rất tiếc, RainBird không bán vòi phun cho mẫu cụ thể này dưới dạng độc lập. Vì vậy, nếu bị mất thì cần phải thay thế toàn bộ rotor mới. Để khắc phục vấn đề này, tôi đã mô hình hóa các vòi phun mới.

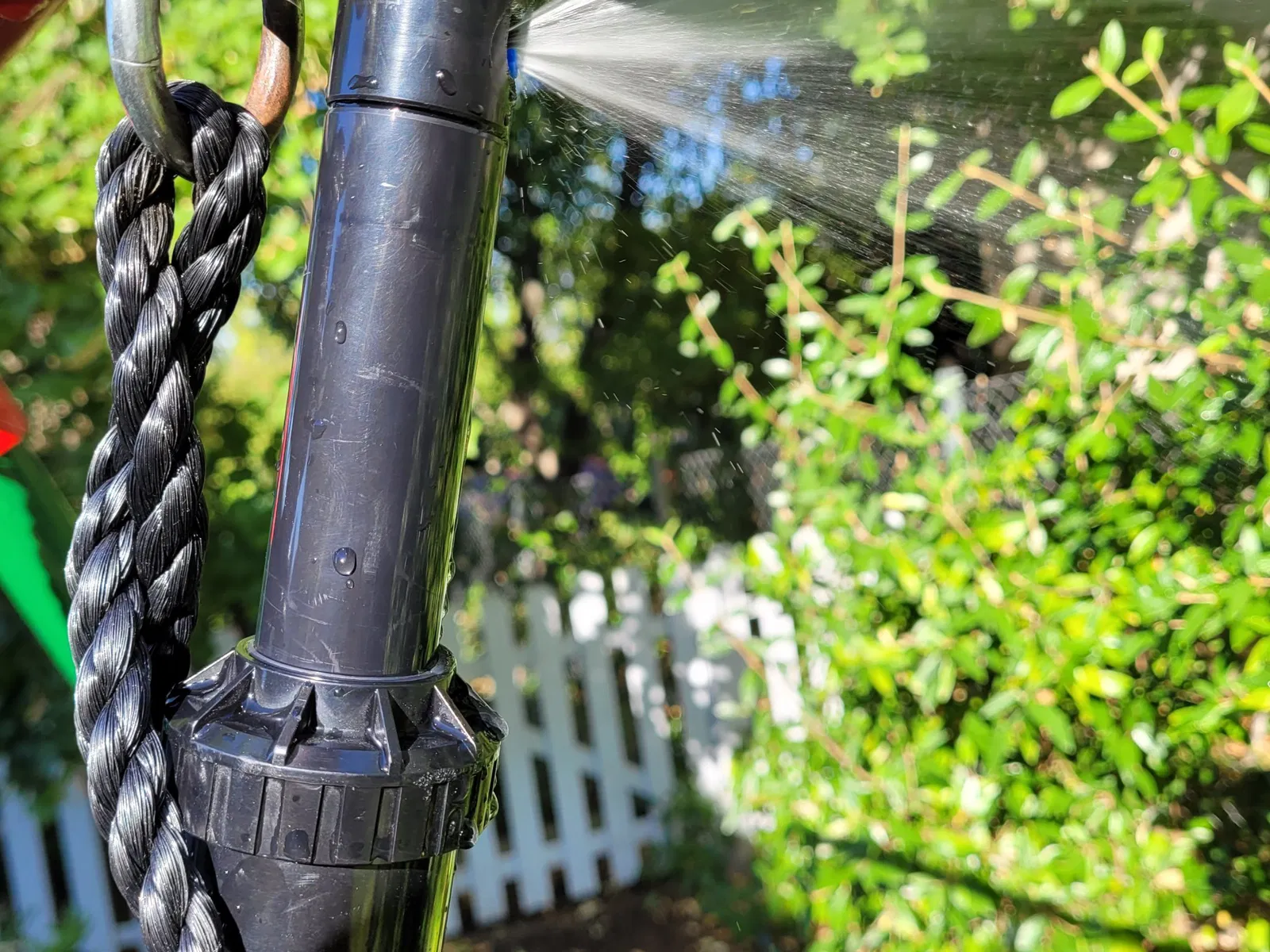

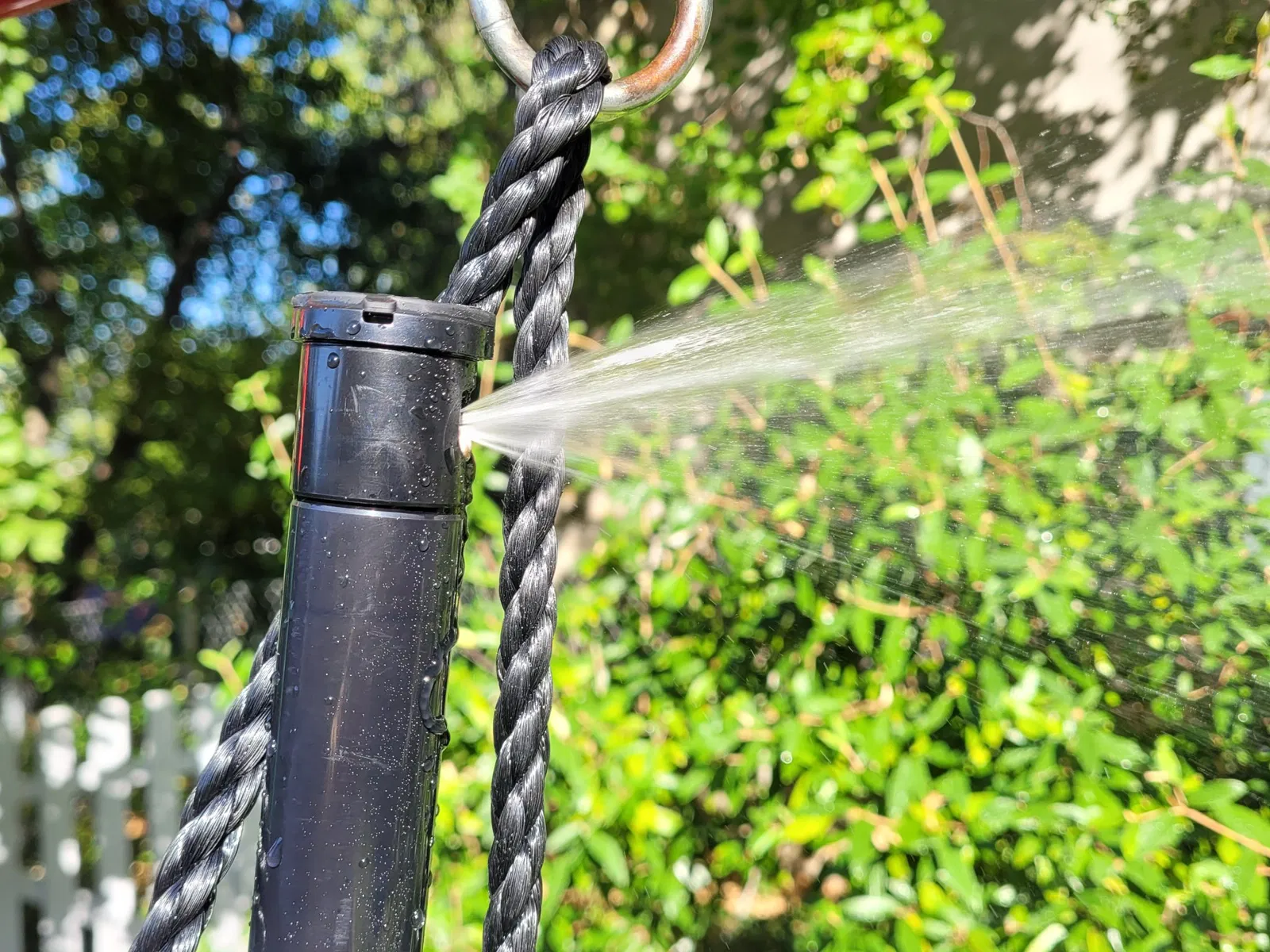

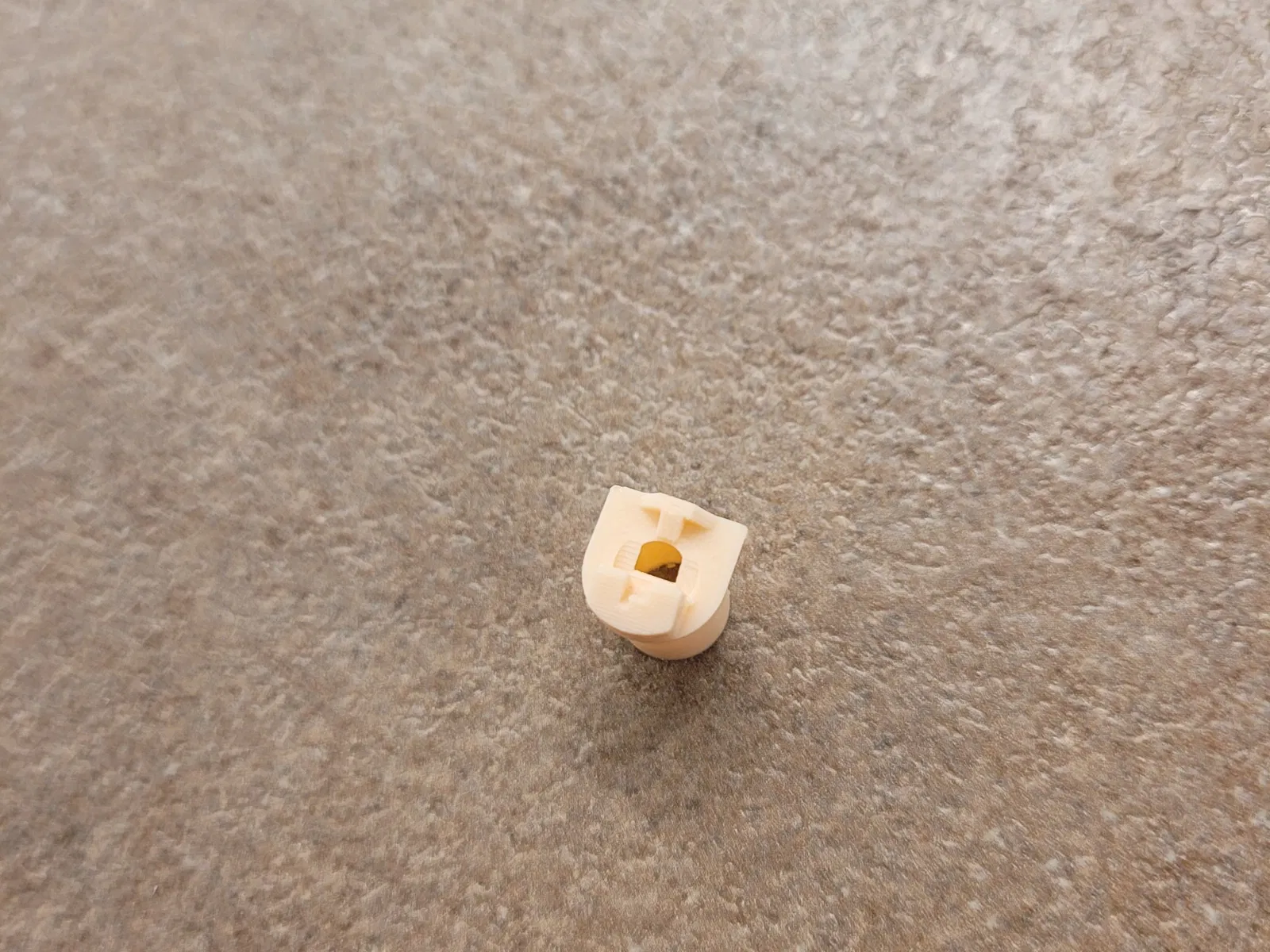

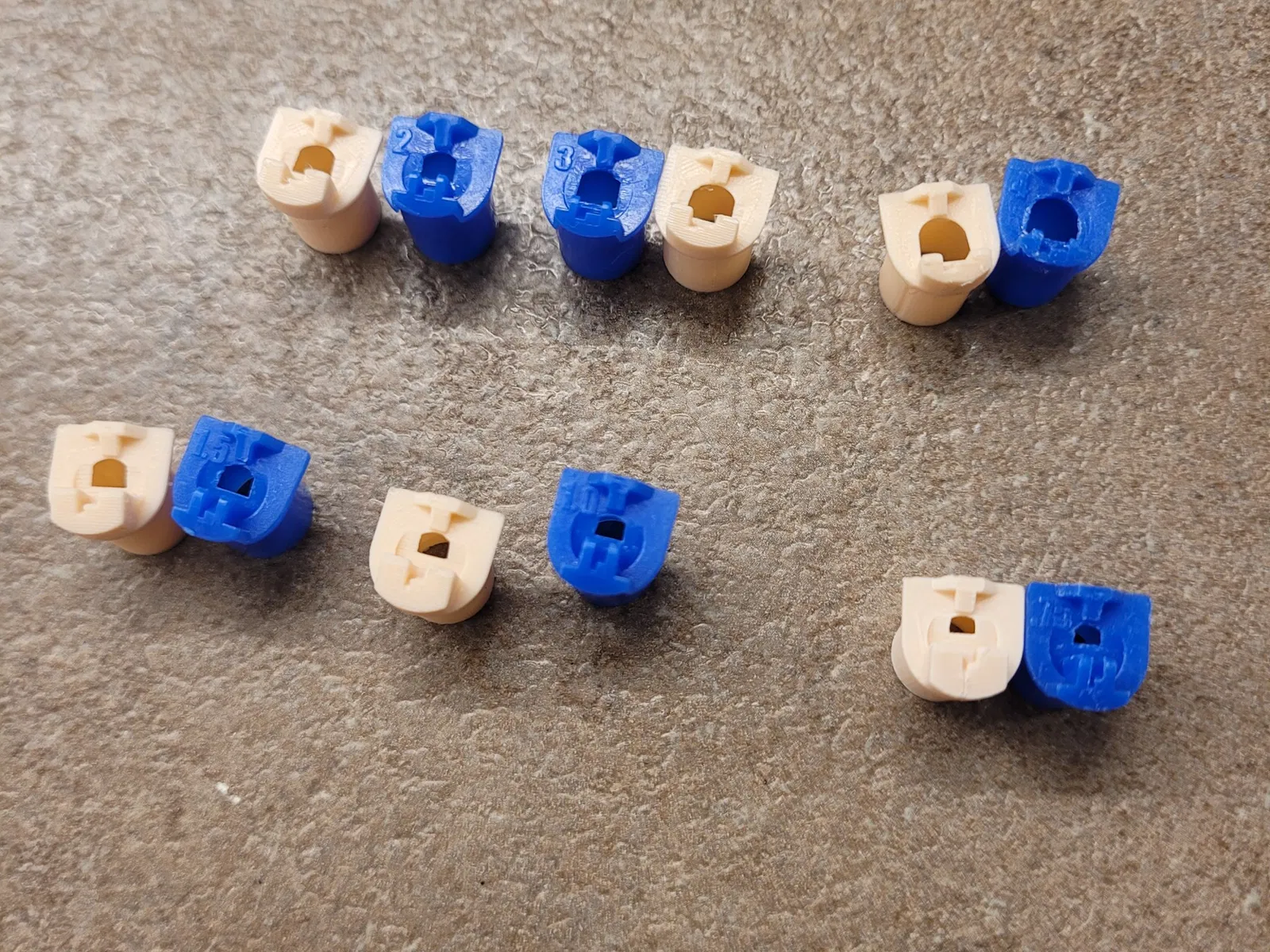

Chúng có các đặc tính khá gần với bản gốc, vui lòng xem hình ảnh. Tuy nhiên, chúng không đạt 100%. Rất khó để đo kích thước của các chi tiết nhỏ cũng như giữ cho mô hình dễ in.

In ấn

Hướng của mô hình stl cần phải xoay 180 độ trước khi in (đáy của vòi phun nên chạm vào bề mặt in). Việc in sẽ cần hỗ trợ, chạm vào bề mặt in. Kết quả tốt nhất đạt được với hỗ trợ thông thường. Tôi đã sử dụng Cure 5.4.

Ngoài ra, vòi phun có các chi tiết nhỏ cần được in chính xác, vì vậy để có kết quả rất tốt, một độ phân giải thấp được khuyến nghị (độ phân giải thấp nhất có sẵn, tôi đã sử dụng Ender 3 với chiều cao lớp 0.08 mm). Tôi cũng khuyến nghị vòi phun 0.2.

Nếu bản in không đủ chính xác, nó có thể thay đổi các tính năng tưới của vòi phun và không đạt được thông số kỹ thuật như mong đợi.

Mô hình tham số

Nếu ai muốn thực hiện các thay đổi, tôi cũng đã tải lên thiết kế tham số. Xin lưu ý rằng 90% các kích thước được điều khiển bởi biến nozzleWidth. Dưới đây là bảng tương ứng với các số trên vòi phun RainBird 3500

Tuy nhiên, tôi đã không thể làm cho hai độ dốc bên trong phụ thuộc đúng cách nên cần điều chỉnh thủ công (tái lập các mặt phẳng và sửa một số bản vẽ và chi tiết). Thực ra không quá phức tạp.
