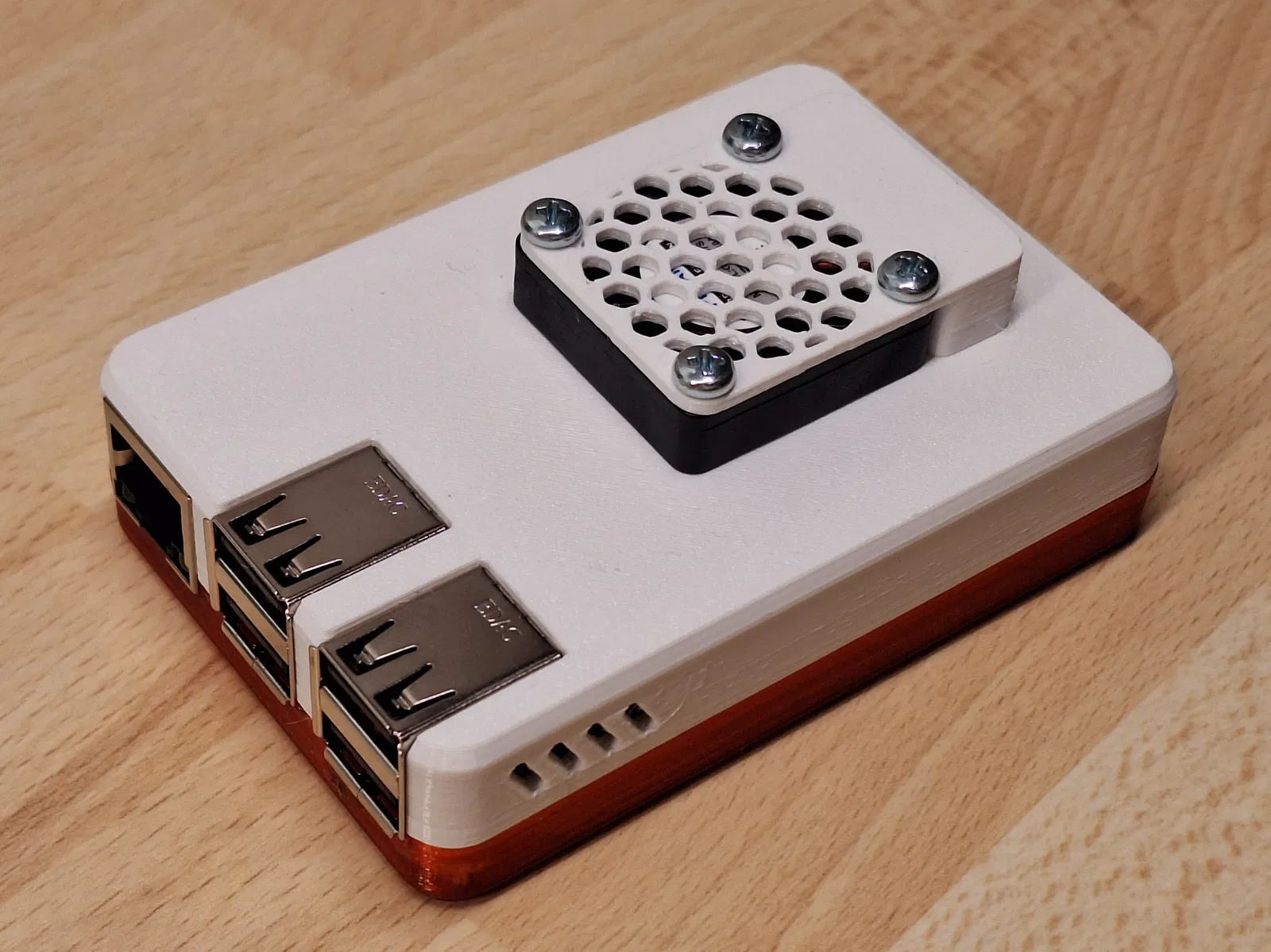

Vỏ RaspberryPi có khoang quạt 30mm

Trường hợp sử dụng

Nếu bạn muốn thêm quạt 30mm điều khiển bằng phần mềm cho RaspberryPi 2B hoặc 3B của mình, thiết kế này là dành cho bạn. Nó được xây dựng dựa trên thiết kế tuyệt vời từ Malolo.

In ấn

Cả hai bộ phận đều có thể được in dễ dàng theo hướng đã tải lên. Không cần hỗ trợ, mật độ ruột không quan trọng. Tôi đã sử dụng PETG nhưng đoán rằng PLA cũng sẽ hoạt động tốt.

Lấy phần dưới trực tiếp từ ấn phẩm của Malolo, anh ấy có một bộ sưu tập các bộ phận khác nhau để bạn có thể chọn bộ phận ưa thích của mình.

Lắp ráp

Bạn cần 4 vít M3x12 ngoài các bộ phận in. Và tất nhiên bạn cần một quạt 5V 30x30mm, thường có chiều rộng 7,6mm.

Với một chút may mắn, bạn vẫn còn các vít dự phòng từ bộ dụng cụ Prusa của mình, bạn sẽ tìm thấy M3x12 ở đó. Không cần đai ốc, vít sẽ cắt trực tiếp vào vỏ từ phía trên. Điều đó loại bỏ rủi ro các đai ốc kim loại rung lắc trong vỏ điện tử của bạn.

Kết nối điện

Tất nhiên, bạn có thể kết nối quạt 5V của mình trực tiếp với các chân +5V và GND trên bo mạch RaspberryPi của bạn. Với điều đó, quạt sẽ luôn chạy. Nhưng bạn có thể muốn bật và tắt quạt của mình bằng phần mềm. Trong trường hợp đó, bạn cần một transistor hoặc FET chuyển mạch nhỏ, vì các chân IO của RaspberryPi quá yếu để điều khiển trực tiếp quạt. Khoang nhỏ ở một bên của nắp quạt cung cấp chính xác không gian cần thiết để nhét transistor (và điện trở nếu cần) vào.

Vui lòng thích nó nếu bạn thích nó

Sự hài lòng của bạn là phần thưởng của tôi, vui lòng thích thiết kế này nếu bạn thích nó.

Chúc bạn in vui vẻ!
