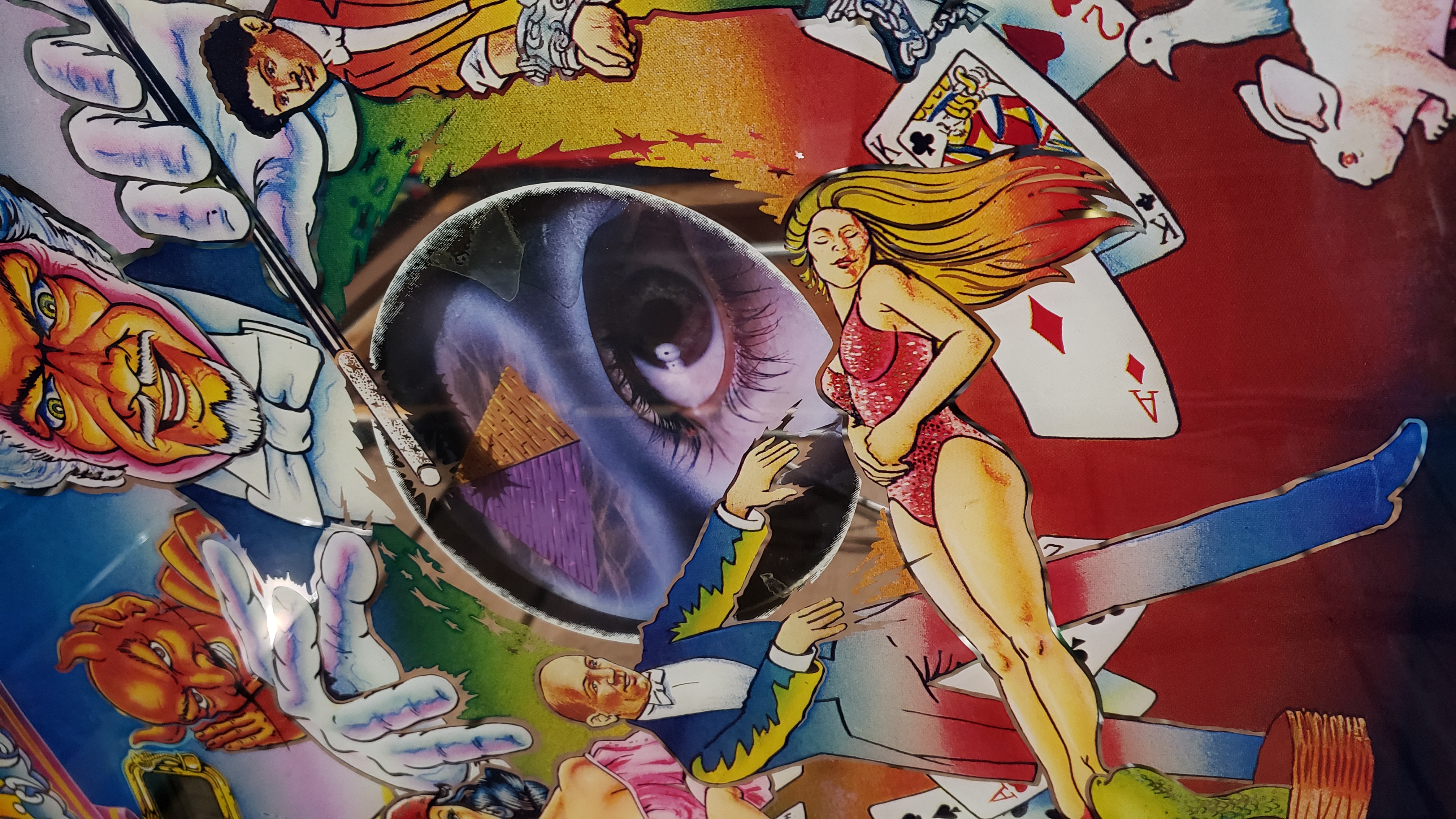

Bộ chắn đèn vách ngăn Mystic Pinball cho quả cầu pha lê và hiệu ứng chiều sâu 3D

File để in giá đỡ, bộ khuếch tán ánh sáng, bộ chắn đèn và các kẹp để giữ mọi thứ lại với nhau.

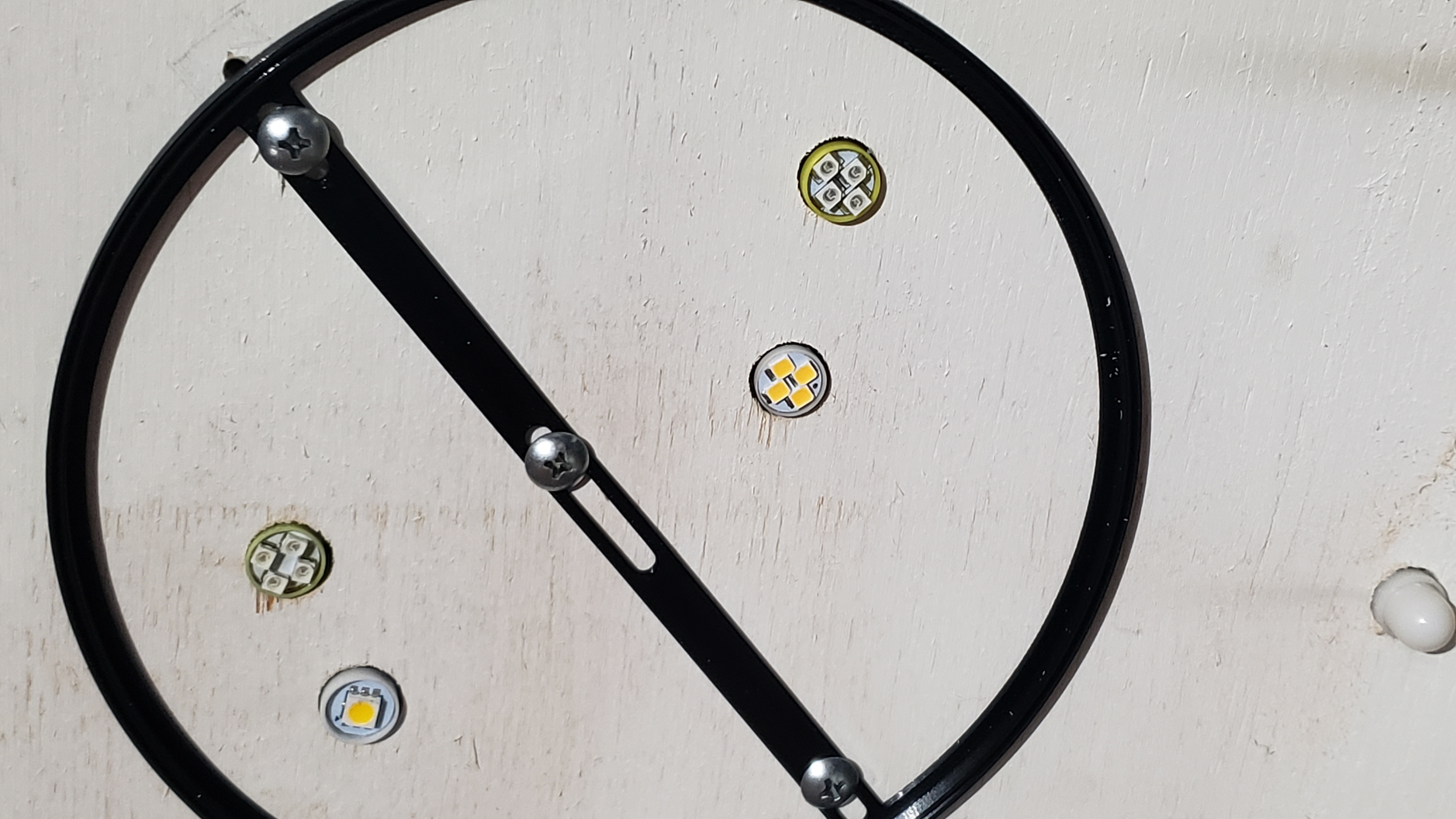

Giá đỡ được thiết kế để tương thích với hai ốc vít vách ngăn kim loại hiện có trên cửa vách ngăn mystic không thuộc bản mẫu. Để cố định tốt, hãy cân nhắc khoan một lỗ trên phần trên cho ốc vít thứ ba.

Bộ chắn ánh sáng nên được in bằng sợi PLA màu trắng hoặc sợi bán trong, và họa tiết đùn nên tương thích với mục đích này (trong trường hợp của tôi, tôi đã sử dụng các vòng tròn đồng tâm và một mâm in có họa tiết).

Bộ chắn ánh sáng chứa một rãnh và nên khớp với rãnh của giá đỡ bằng ma sát.

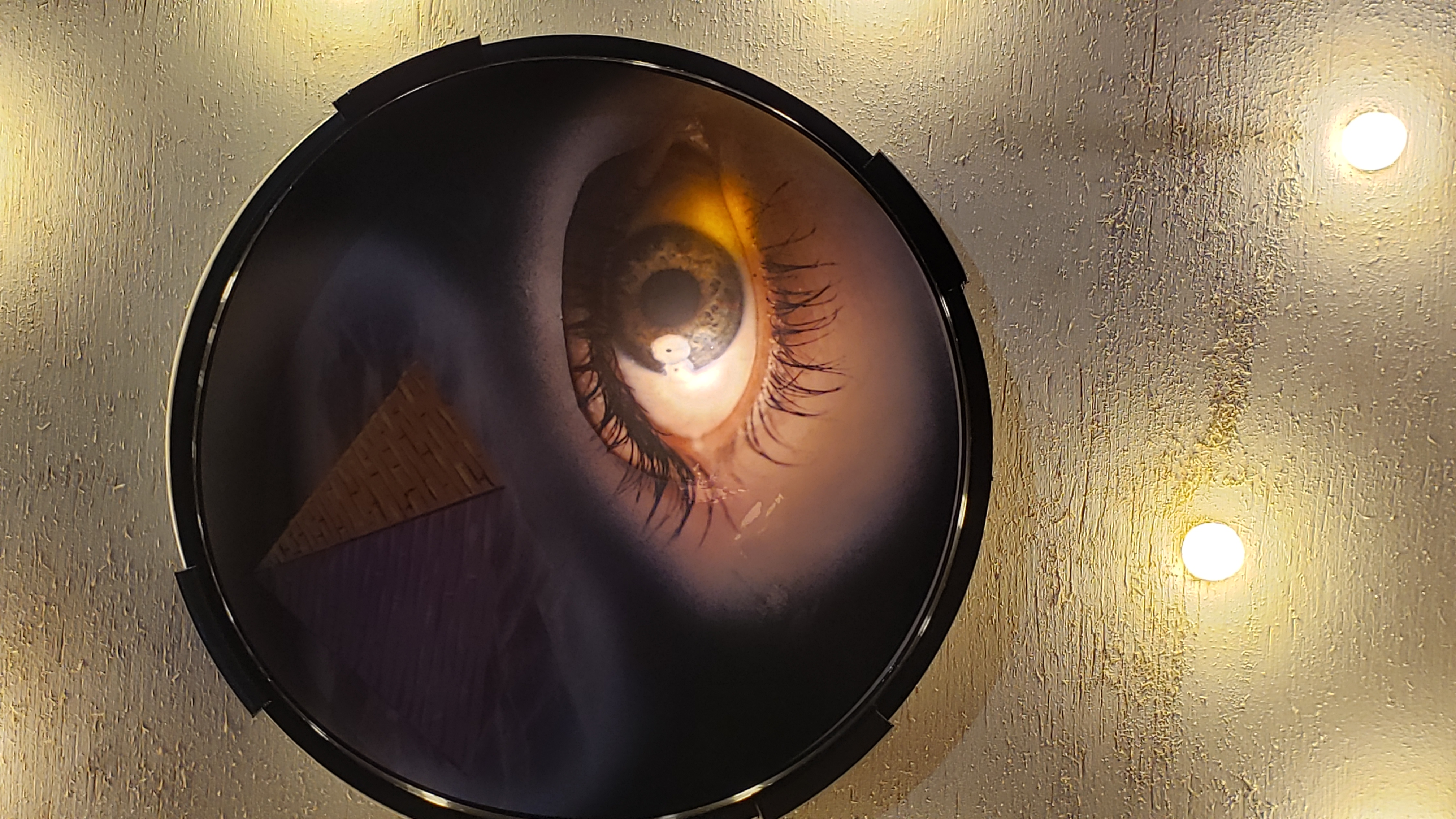

Đồ họa bằng giấy ảnh nên có cùng kích thước với bộ khuếch tán ánh sáng, và đặt phẳng trên đó.

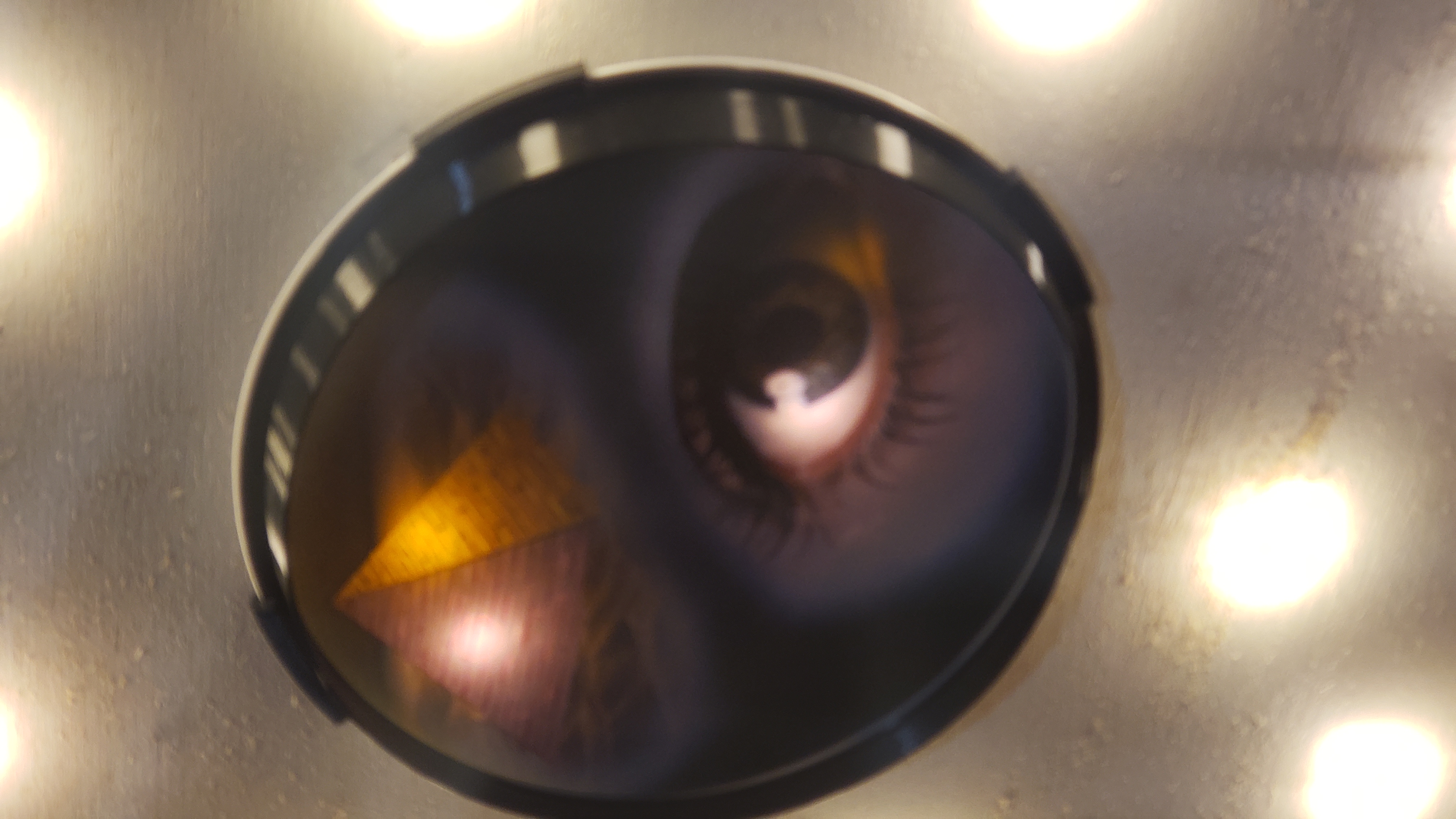

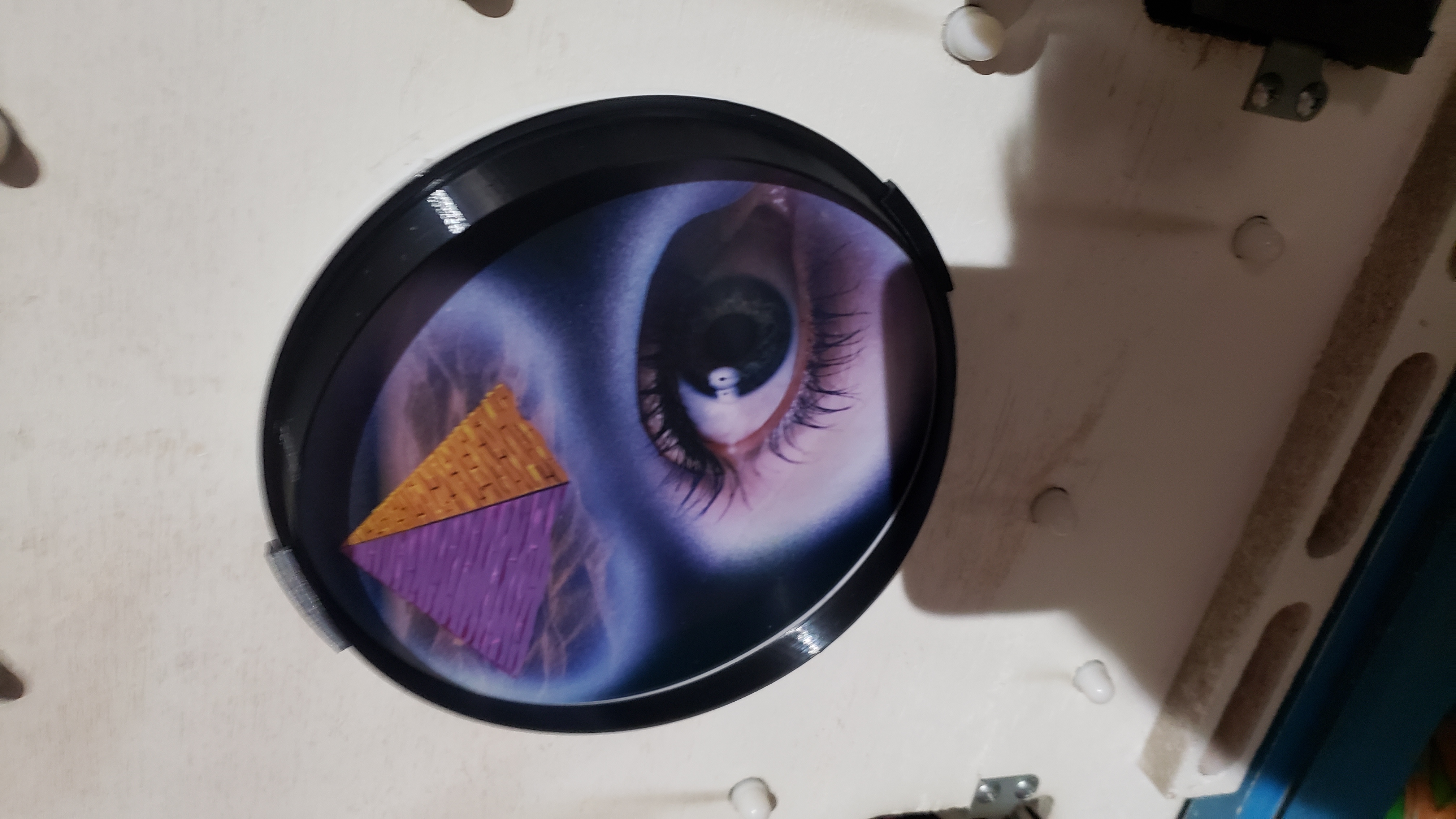

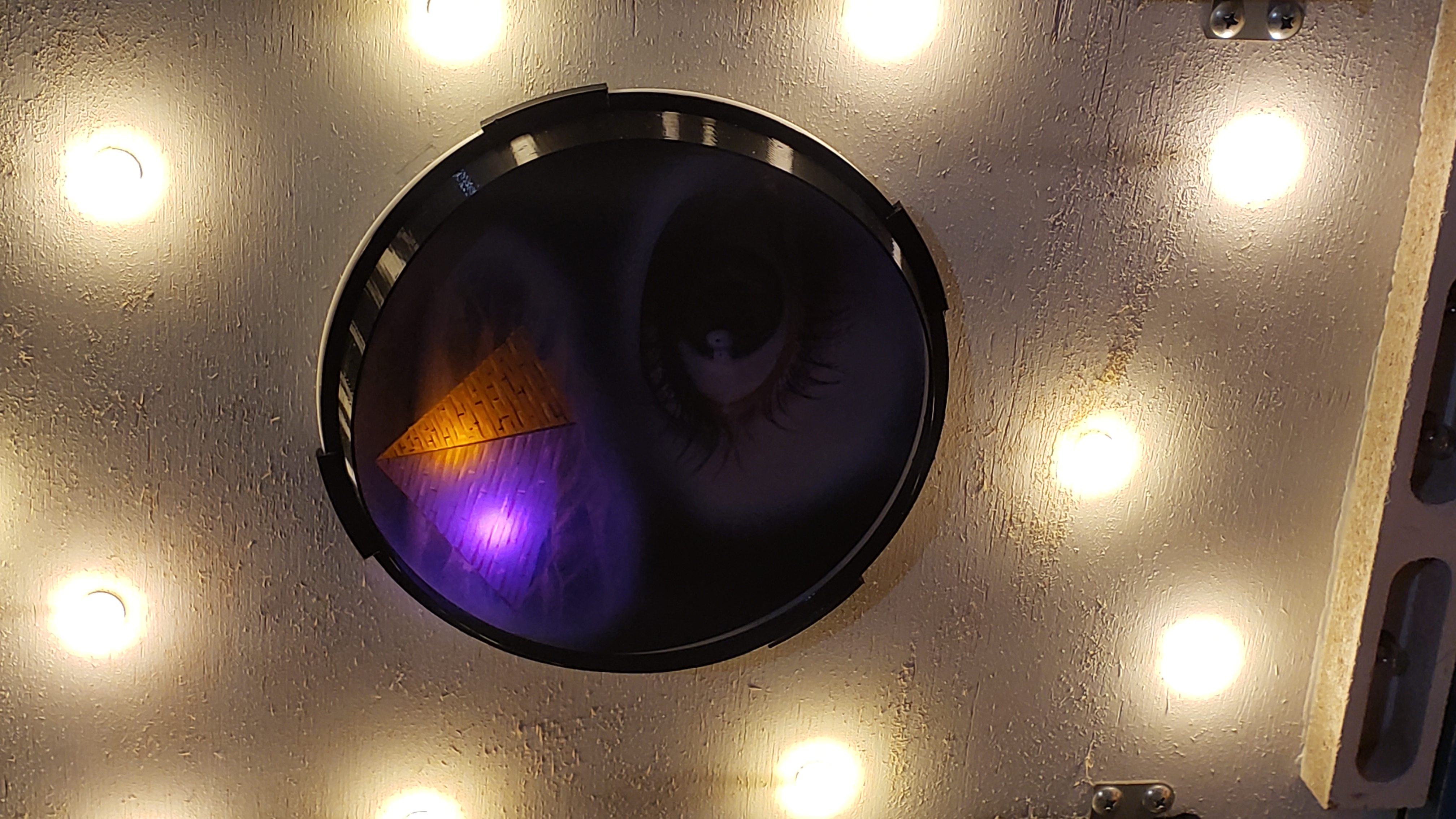

Bộ chắn đèn bên ngoài sau đó sẽ khớp lên trên đồ họa giấy ảnh được kẹp trong bộ khuếch tán ánh sáng.

Sau đó, có thể in kẹp bốn lần để khớp với bộ chắn trên cùng và bộ khuếch tán ánh sáng.

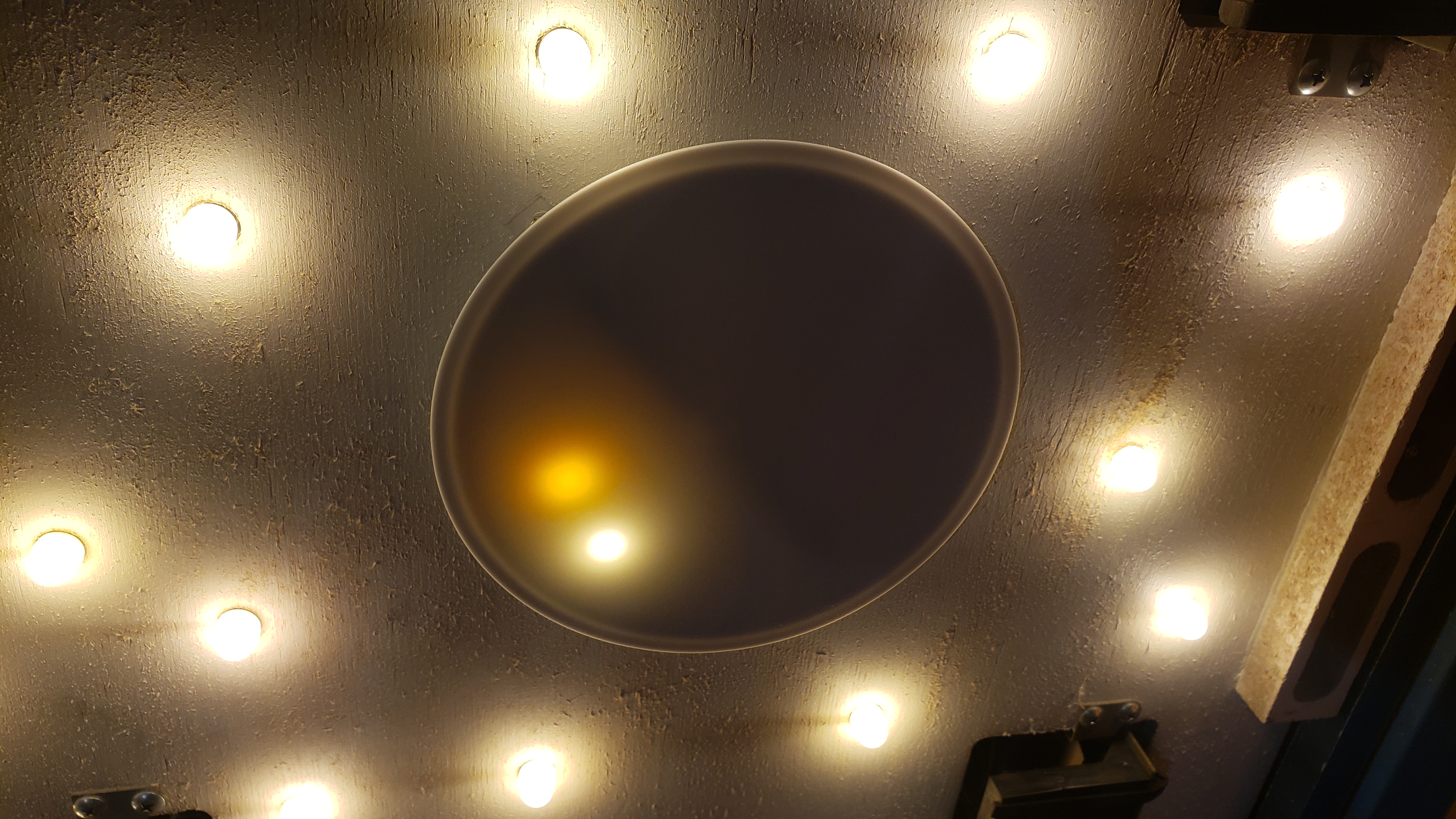

Khi sử dụng mod này, bạn sẽ cần đảm bảo rằng bạn có thể đặt các bóng đèn lùi vào trong vách ngăn cho khu vực này, hoặc sử dụng đèn LED phẳng, đèn LED uốn cong hoặc một loại đèn phẳng khác không vượt quá khoảng hở 5 mm giữa cửa vách ngăn và bộ khuếch tán ánh sáng.

• Tôi sẽ giữ lại tệp mystic-baffle v1.step gốc để làm kỷ niệm. Đây là lần đầu tiên tôi làm một bộ chắn đèn đơn giản hơn cho khu vực này.
