Adapter Orbital (V1.5 KHÔNG phải 2.0)/LGX Lite/LGX Pro cho Creality K1/K1 Max

PHIÊN BẢN CẬP NHẬT NGÀY 23 THÁNG 3 NĂM 2024

• Lỗ của Orbiter 1.5 đã được sửa
• Phiên bản thay thế để sử dụng với Bondtech LGX Lite/Bondtech LGX Lite Pro

BẠN PHẢI CÓ QUYỀN ROOT MÁY K1/K1Max/K1C

Khoảng cách xoay cho Orbiter 1.5: 4.8

Khoảng cách xoay cho Bondtech LGX Lite: 5.8

Khoảng cách xoay cho Bondtech LGX Lite Pro (chưa kiểm tra): Sẽ có vào tháng 4

NGÀY 6 THÁNG 1 NĂM 2024 (THÔNG TIN CHÍNH):

Được thiết kế để làm bộ phận dự phòng.

Tôi không sở hữu máy K1 Max nhưng tôi nghĩ nó cũng sẽ hoạt động.

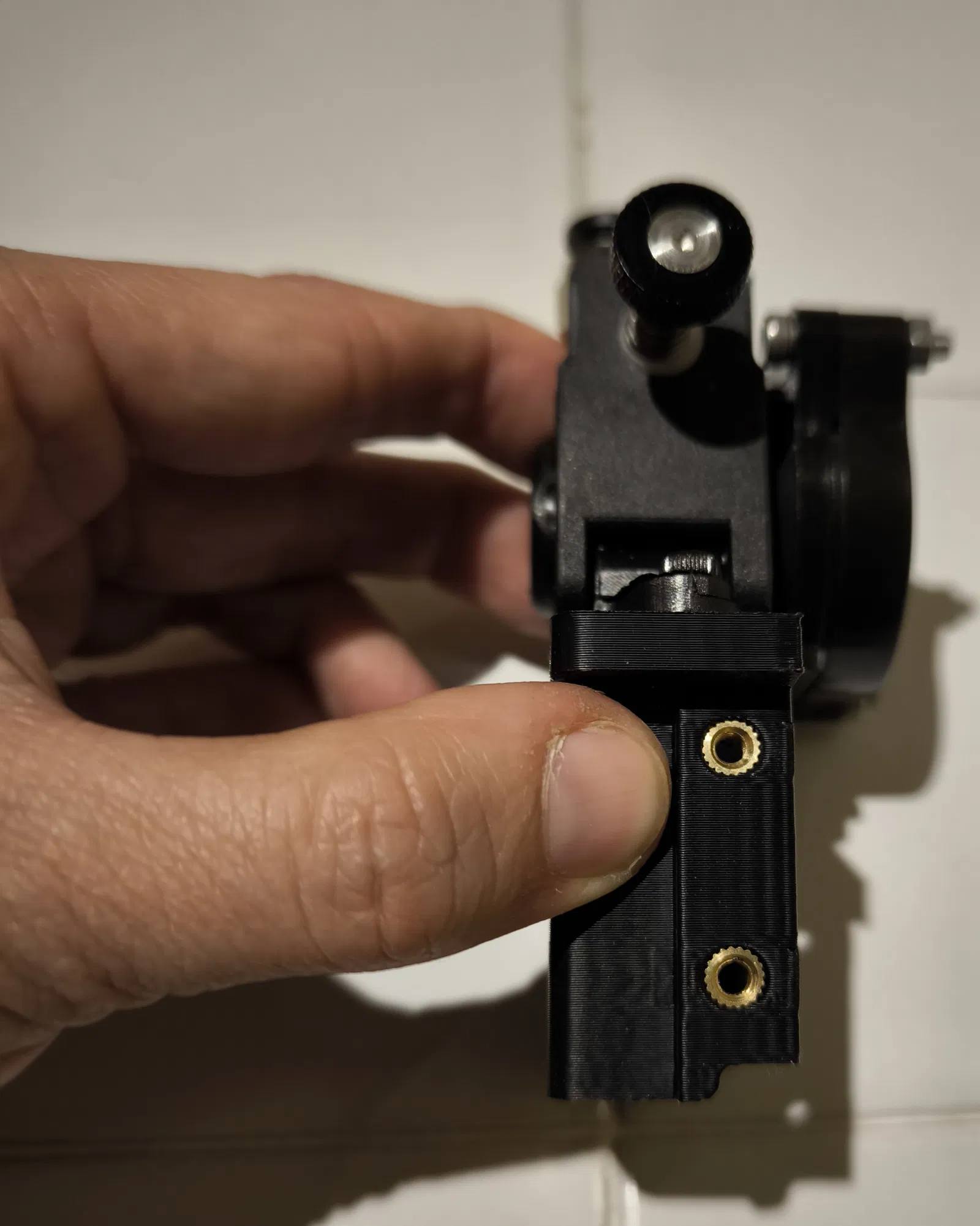

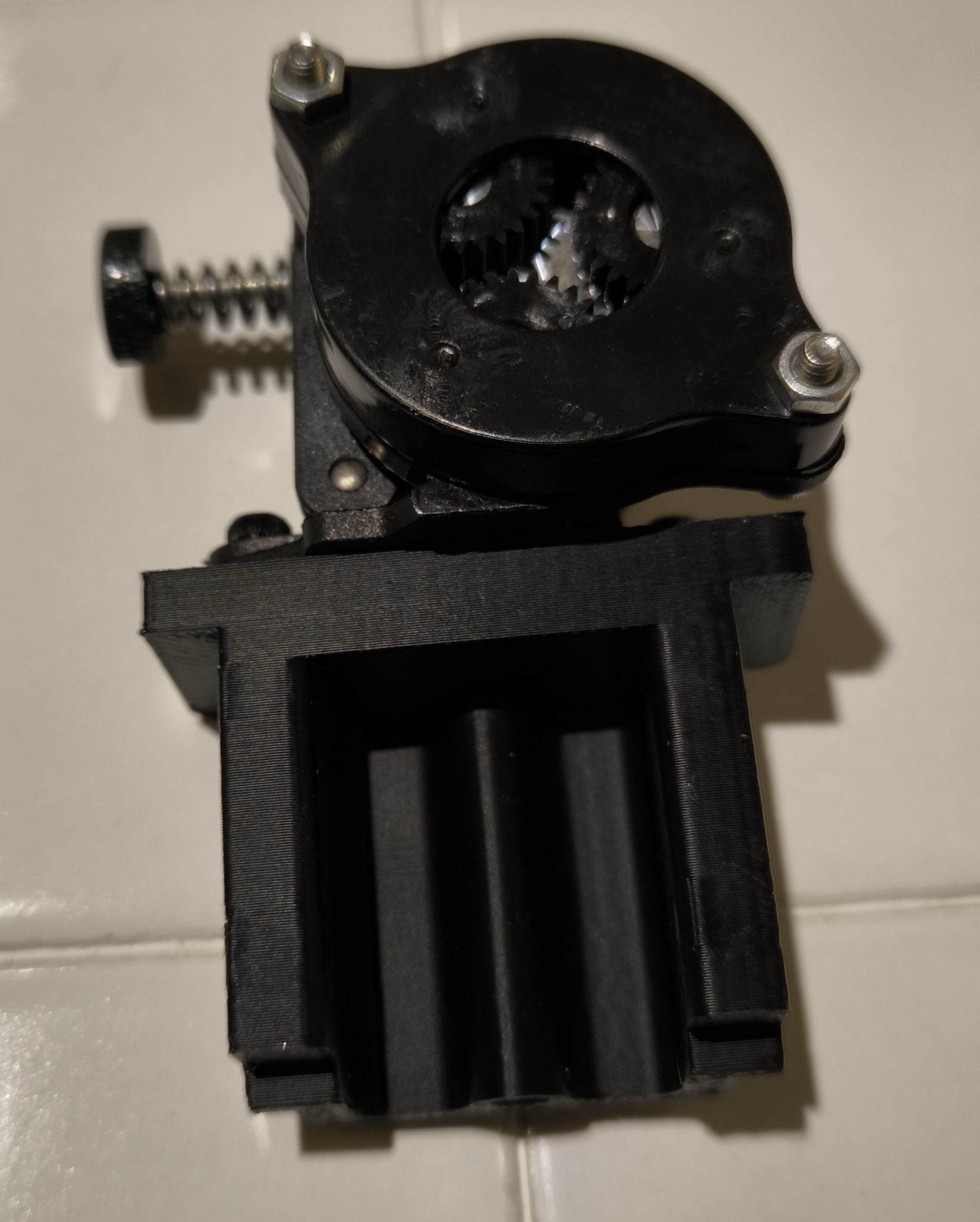

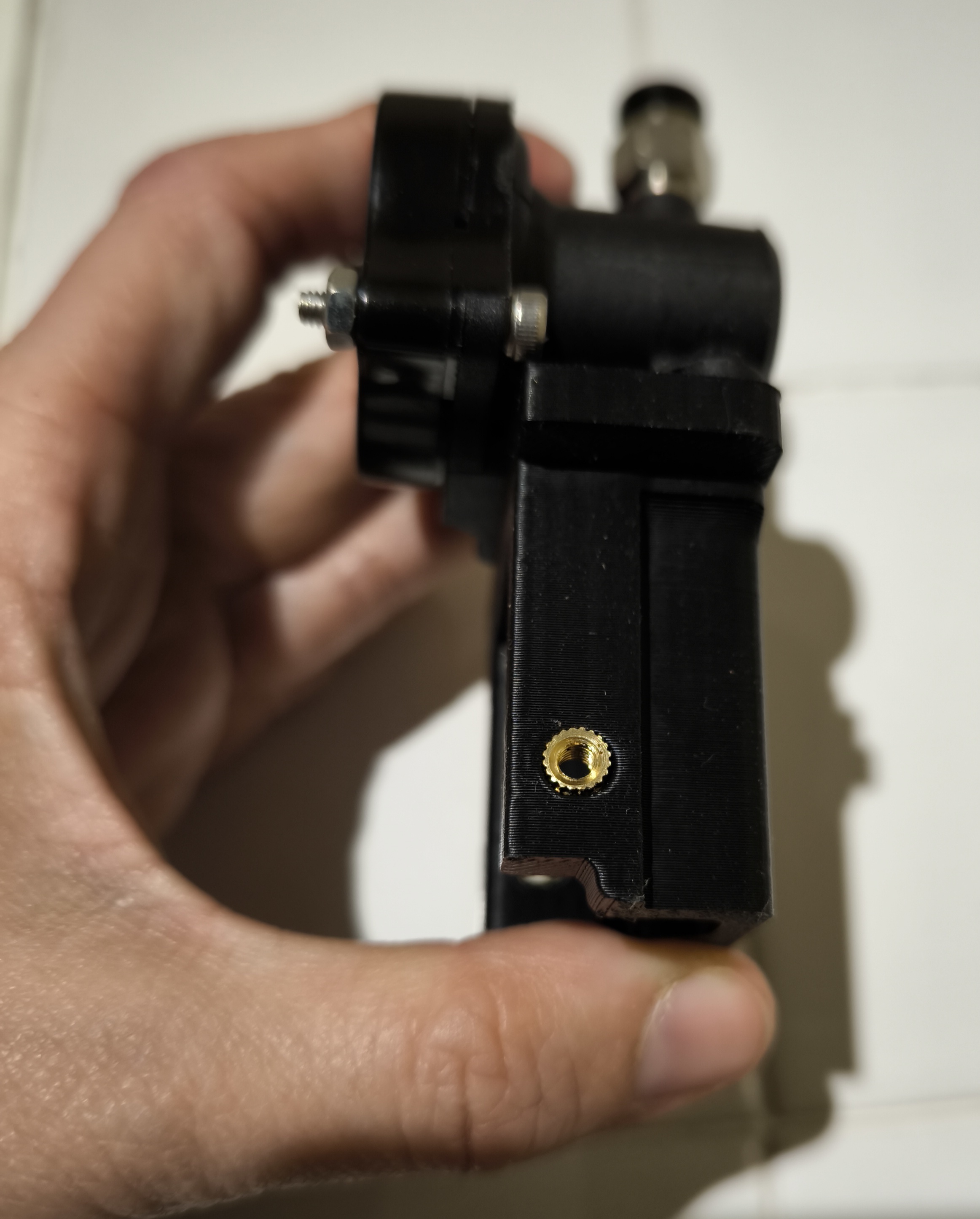

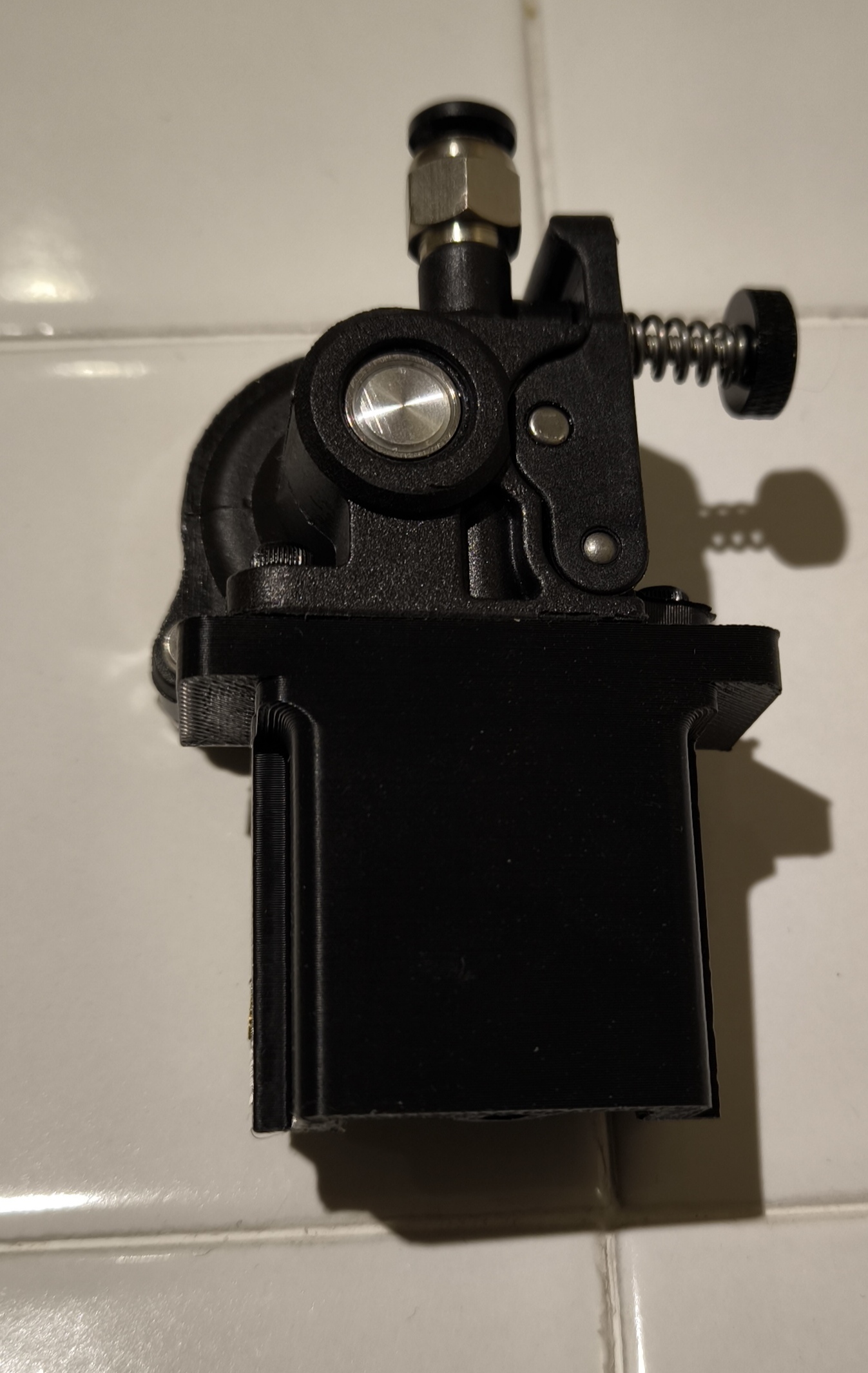

Đây là một adapter để lắp đặt bộ đùn (extruder) orbital 1.5 vào vị trí của bộ đùn gốc.

Trong tương lai, bạn không cần phải tháo bộ đùn ra để bảo trì. Chỉ cần tháo ba con ốc như bạn vẫn làm với bộ đùn Creality.

Cần:

2 x ốc M3x10 cho bộ đùn orbital và 4 x ốc M3x10 cho bộ đùn Bondtech

Ba con ốc nguyên bản giữ bộ đùn gốc ở hai bên.

5 x long đền nhiệt M3x5 mm: LINK ALIEXPRESS

1 đoạn ống Bowden Capricorn dài khoảng 50-52 mm

Bộ đùn Orbital (chọn một trong hai nhưng tôi đã mua bản 1.5. Bản 2.0 chỉ là bản cập nhật và khá đắt):

LINK ALIEXPRESS 1.5

LINK ALIEXPRESS 2.0

CHÚ Ý!!! NÊN MUA KÈM THEO MOTOR. Bánh răng của motor đùn Creality không lắp vừa. Tôi đã mắc sai lầm nghiêm trọng khi mua mà không kèm theo motor.

Yêu cầu sử dụng ABS/ASA

Bạn cần phải nối dài dây cáp motor đùn để kết nối đúng với bộ đùn.

SỬA LỖI: Một lỗ ở mỗi bên bị lệch 1 mm so với lỗ trên bộ phận chính.

CẬP NHẬT: Phiên bản của Nathan không khớp với bộ đùn orbital này. Lỗ bên phải của bộ đùn không có lỗ trên phiên bản của Nathan. Đây là phiên bản mới, nhẹ hơn và dễ lắp đặt hơn.

Nếu bạn gặp bất kỳ vấn đề gì, xin vui lòng cho tôi biết trong phần bình luận bên dưới.

NGÀY 6 THÁNG 1 NĂM 2024:

Đã thêm file Step.

KHÔNG DÀNH CHO BẢN 2.0.

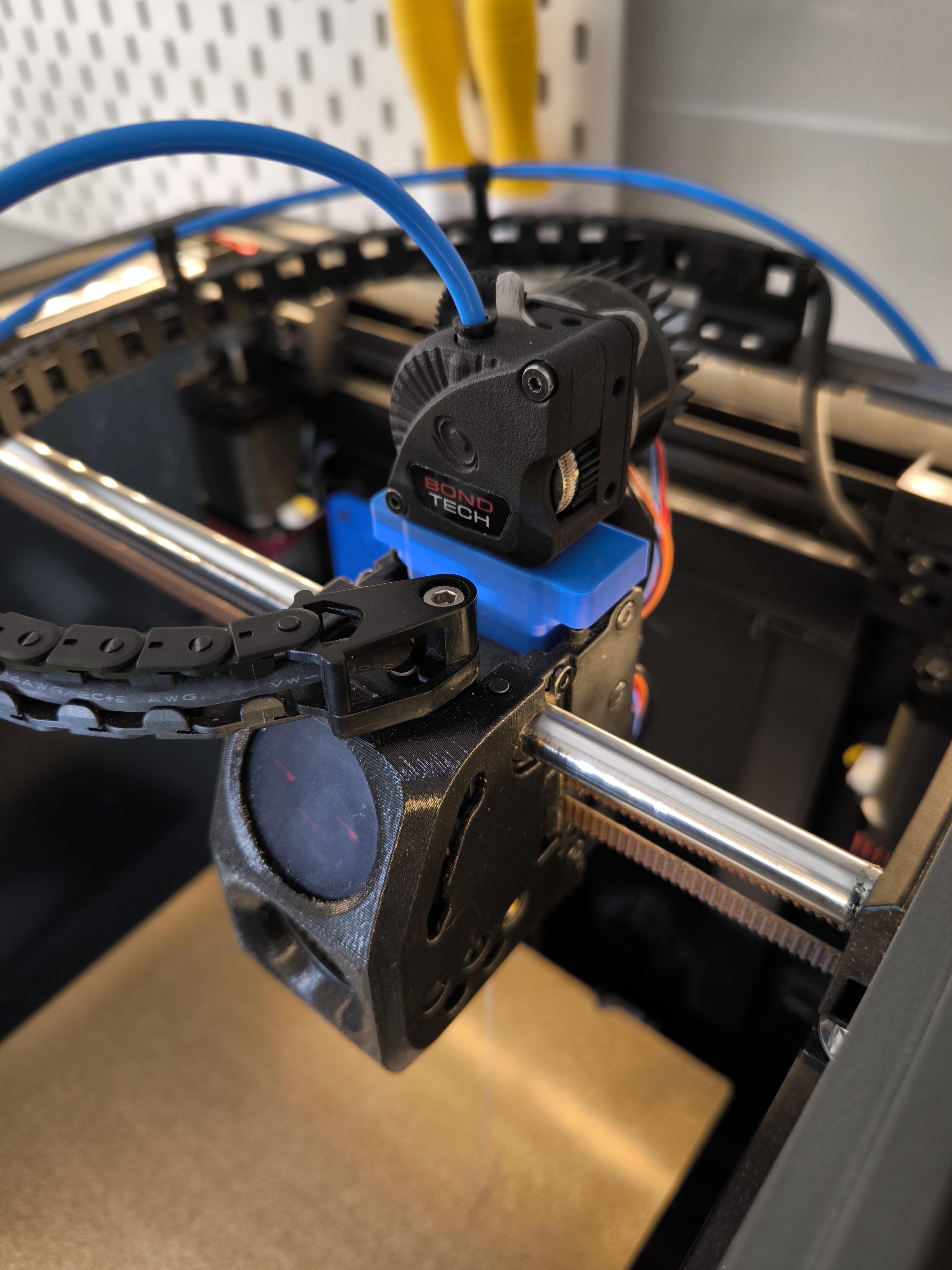

PHẦN BỔ SUNG ĐỂ SỬ DỤNG VỚI BONDTECH LGX LITE/LGX LITE PRO

Mẹo: Nếu bạn gặp khó khăn khi lắp các lỗ của adapter vào khung chính, hãy thử nới rộng các lỗ trên khung một chút và nó sẽ ổn. Đôi khi, khi bạn lắp long đền nhiệt, chúng có thể dịch chuyển một chút và khiến bạn không lắp vừa.
