Camera ESP32-CAM cho đầu in Anycubic Kobra 2

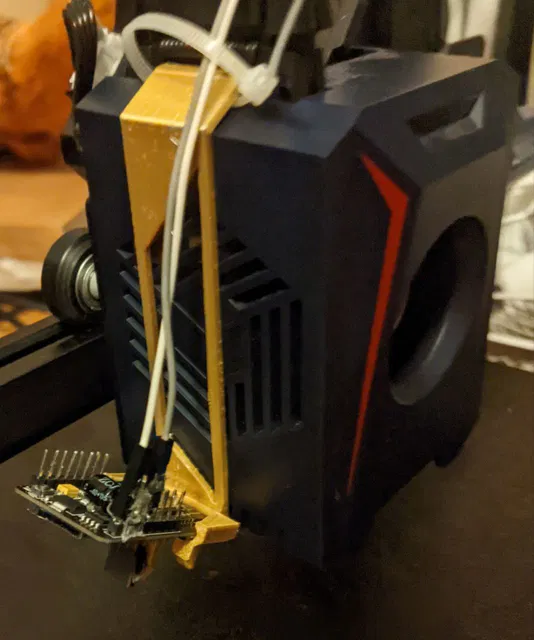

Cách in đơn giản và nhanh chóng để gắn camera Aithinker ESP32-CAM vào cạnh đầu in của máy Anycubic Kobra 2.

Không cần tháo rời.

Góc camera khá ổn, ánh sáng thì hơi tệ, nhưng thêm băng phản quang bên trong "hướng dẫn ánh sáng" có ích.

Cần điều chỉnh tiêu cự. Tôi gợi ý dùng các công cụ này để phá keo ban đầu: https://www.thingiverse.com/thing:5828103 https://www.thingiverse.com/thing:5027224

Để điều chỉnh tại chỗ, tôi đã làm cái cờ lê nhỏ này.

Thêm dây rút như trong hình giúp dễ dàng tháo lắp. Một chìa khóa lục giác nhỏ cũng hoạt động tốt khi sử dụng cùng một khoảng trống.

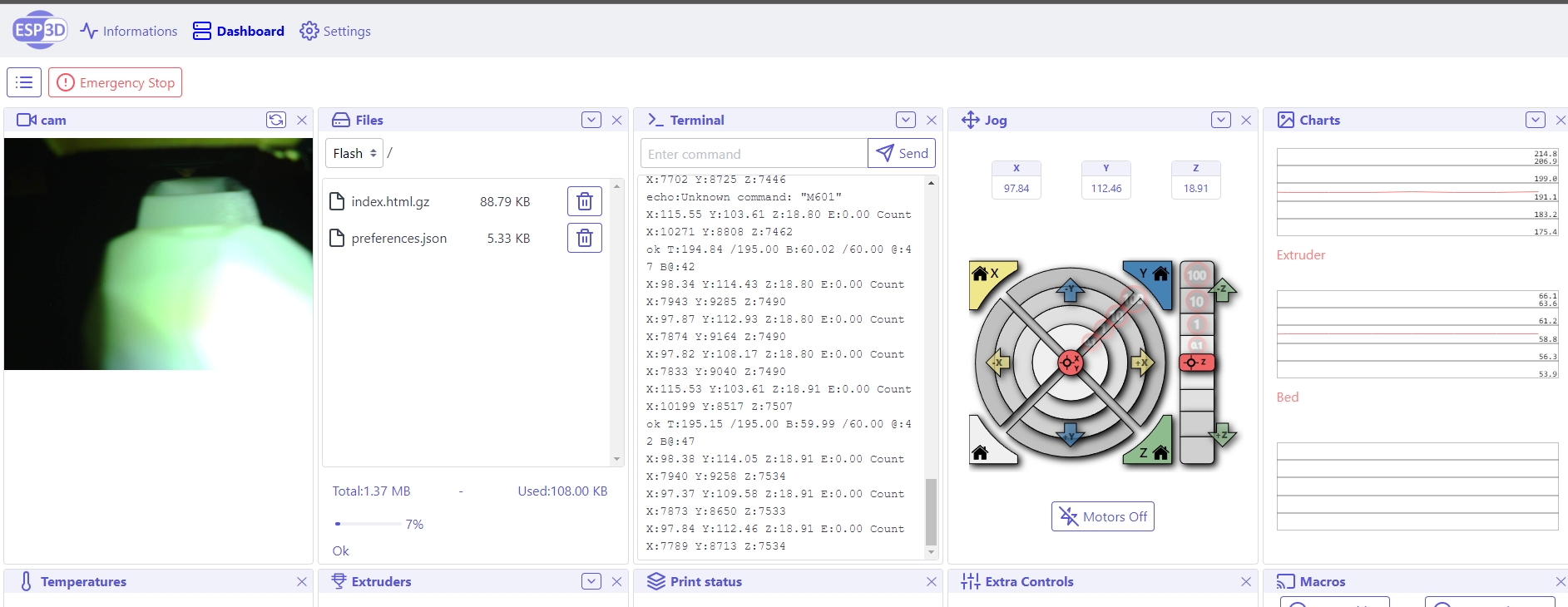

Tích hợp tốt với ESP3D cho giải pháp "thay thế Octoprint" giá 5 đô la.

Nếu không có keo, kết nối ESP không chắc chắn lắm, tôi có lẽ sẽ nghĩ ra một giải pháp thay thế cho việc này.

Nhật ký thay đổi:

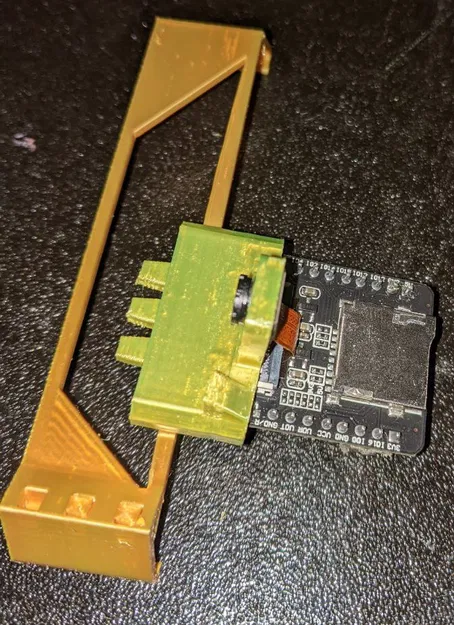

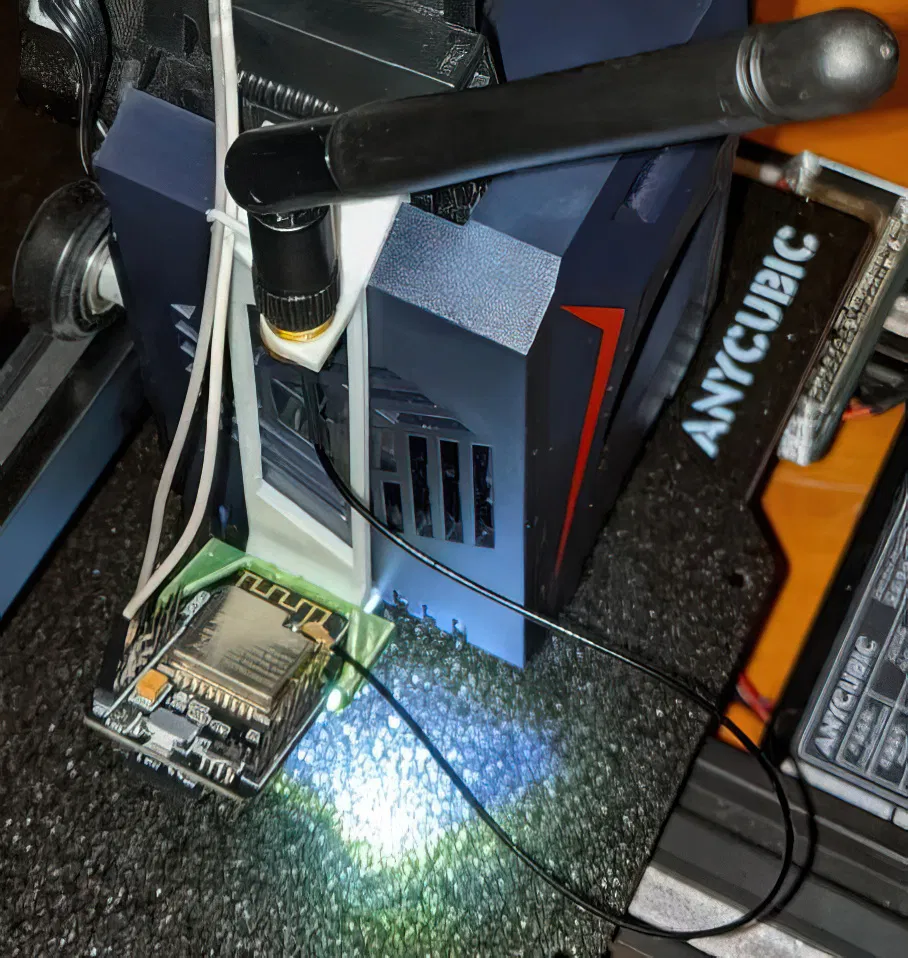

V2 (kẹp đầu in) - Đã thêm: Giá đỡ ăng-ten SMA, dẫn hướng cáp nguồn. Dung sai cao hơn cho kết nối đẩy.

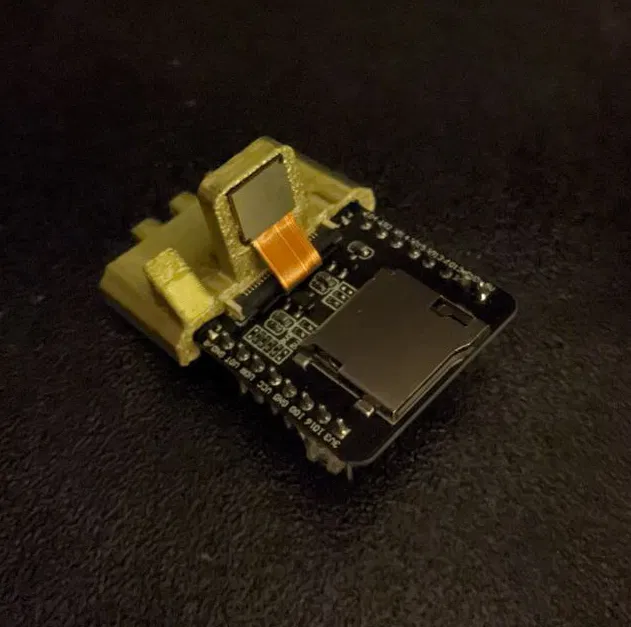

V2 (kẹp ESP) - Điều chỉnh tiêu cự tại chỗ. Kéo dài ra để kết thúc bằng tay cầm kẹp linh hoạt thay vì bắt đầu, điều này cho phép thay đổi kẹp camera để giữ camera ở phần đế thay vì ống kính, cho phép điều chỉnh tiêu cự khi đã lắp.
