Mount Kẹp Kép Extruder M4 cho Elegoo Neptune 2-2S-2D

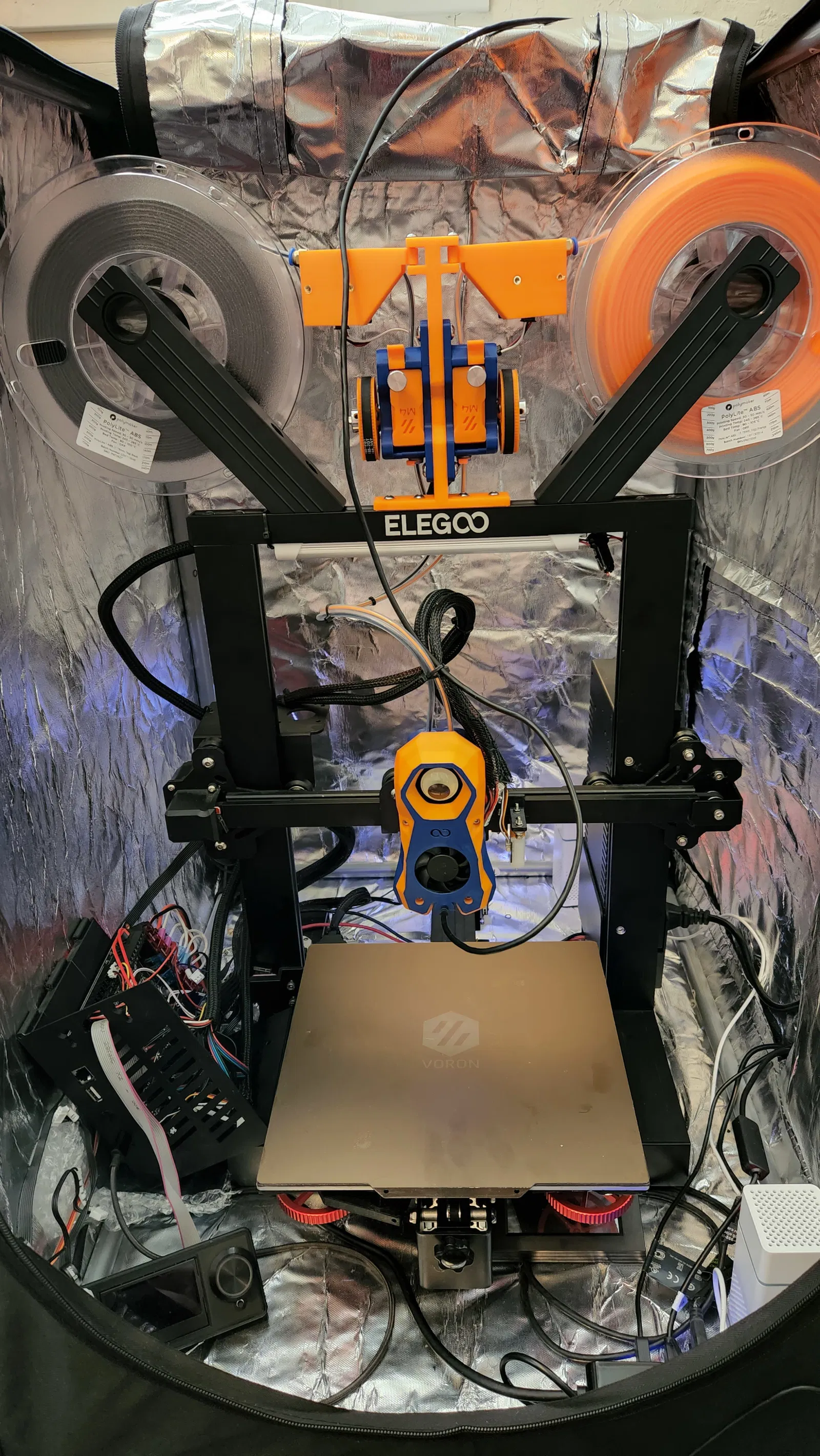

Đây là một cái mount để gắn 2 cái extruder Voron M4 lên máy in Elegoo Neptune 2 / 2S/ 2D, nó gắn ở trên khung máy, nằm giữa 2 cái giá đỡ cuộn dây và có chỗ gắn cho cả 2 cái cảm biến đứt dây (run-out sensors).

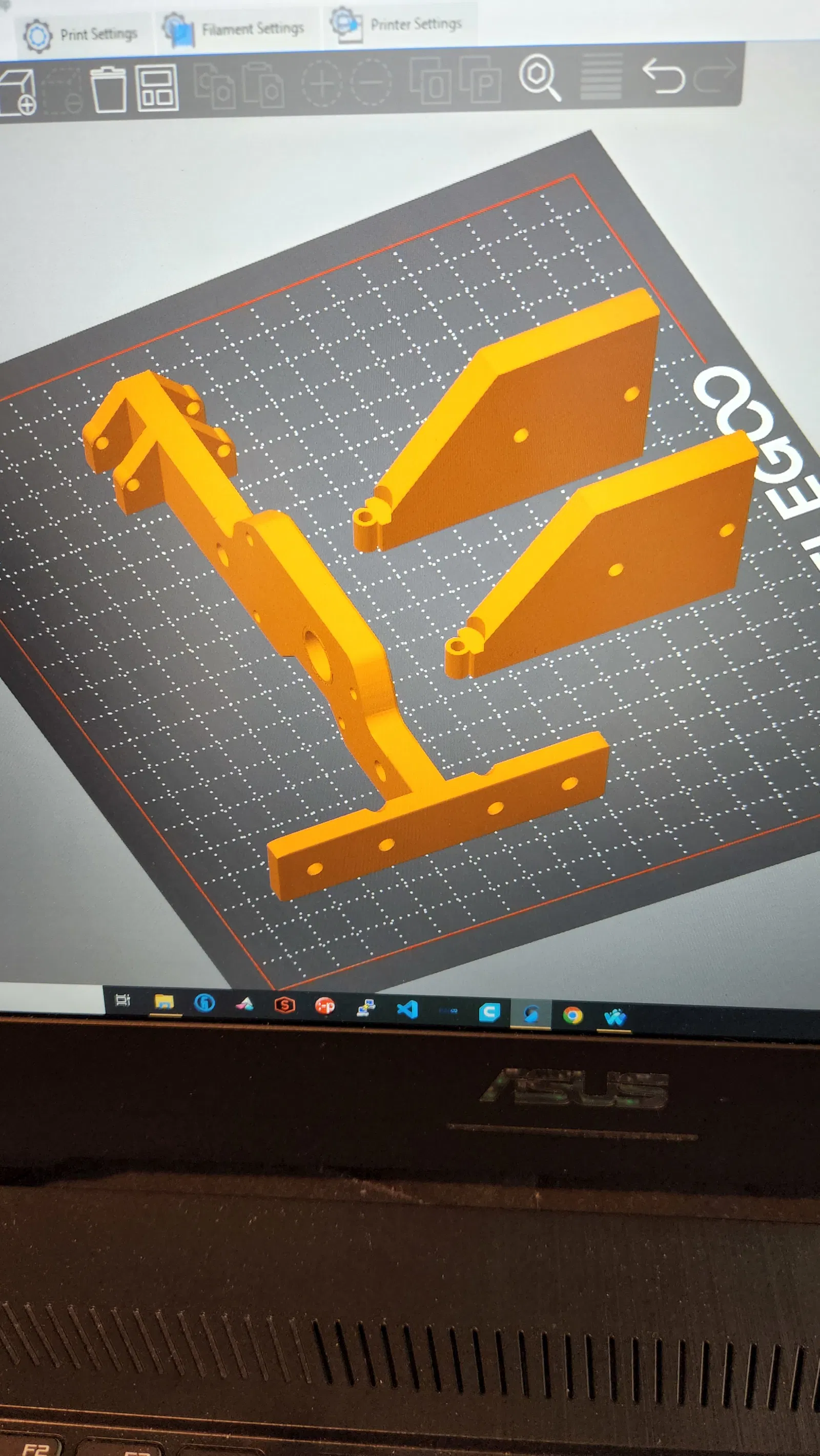

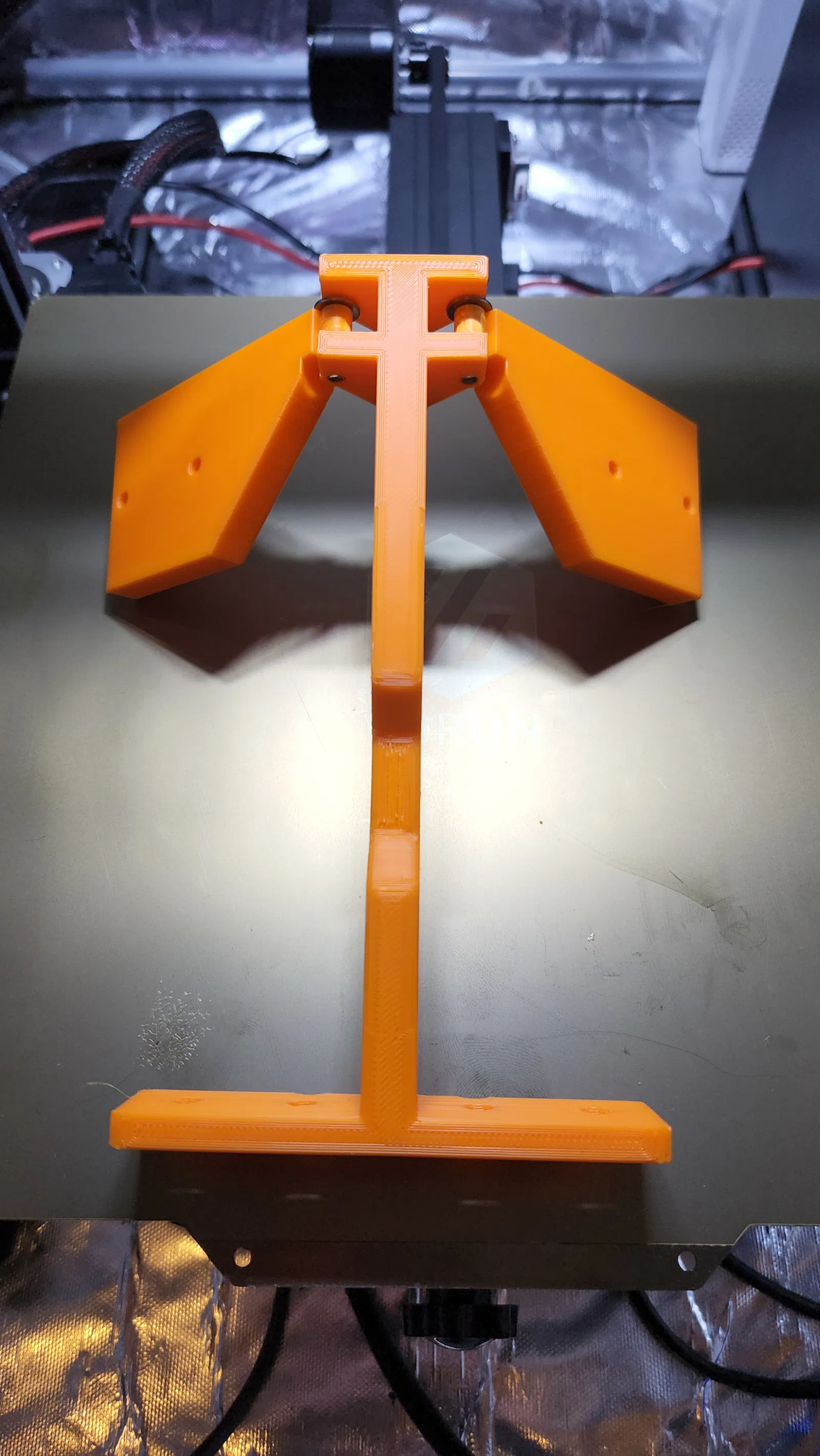

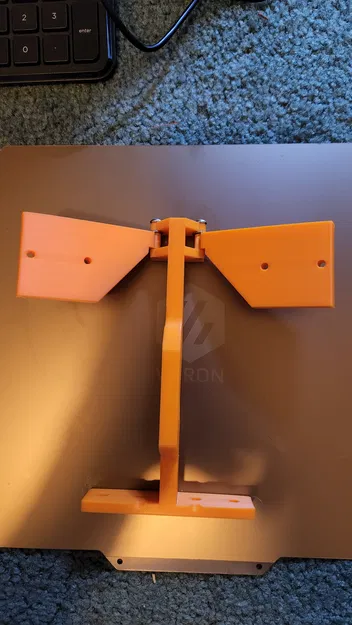

In cái thân chính và 2 cái tay đỡ cảm biến.

Nên in cái nắp cảm biến mới có trong phần file, cái này đã được chỉnh sửa để xài cổng PC4-M10 cho cả đầu vào và đầu ra ống bowden.

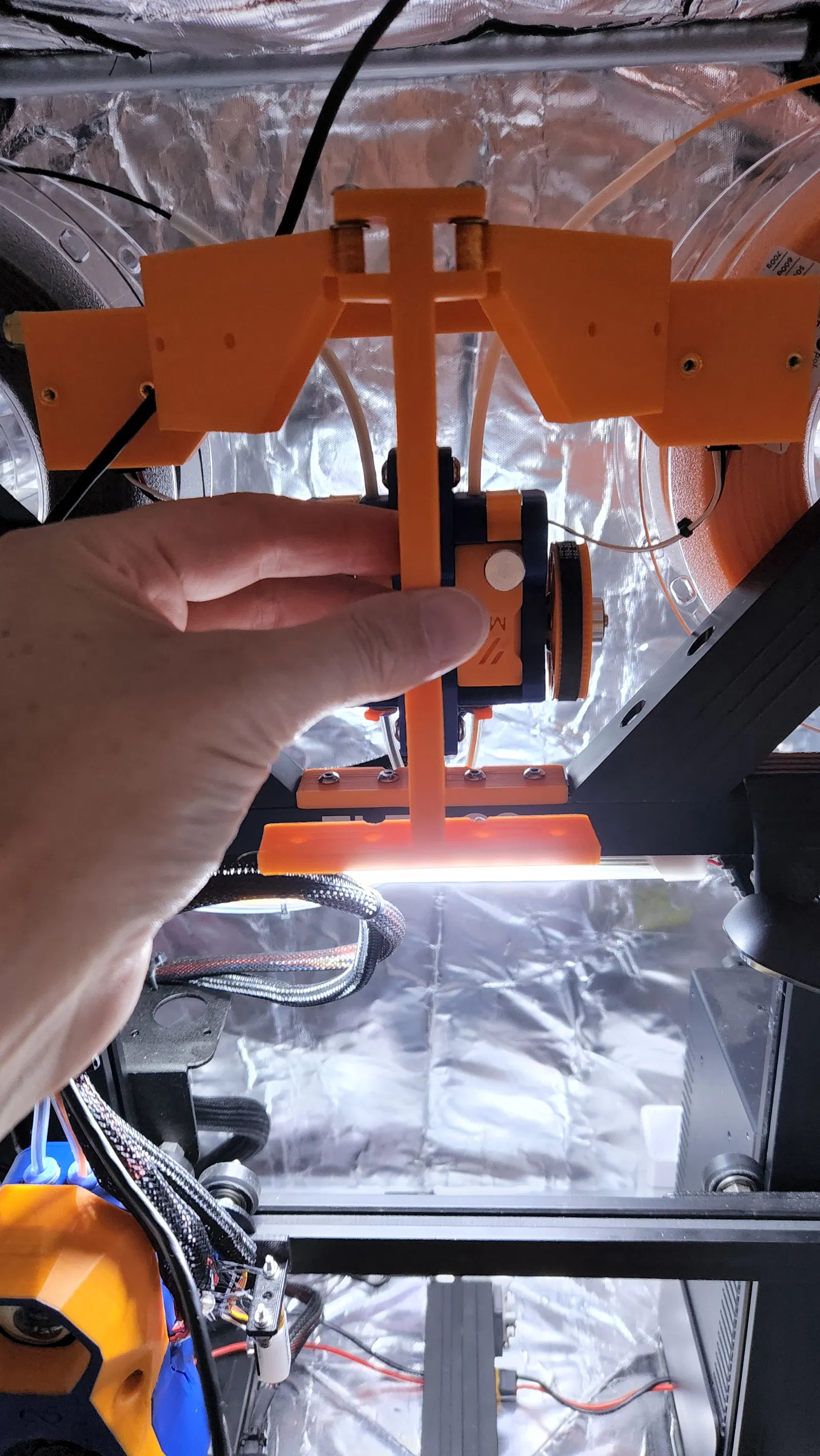

2 cái M4 được gắn sát lưng nhau khi xài stepper NEMA17 40-23, có một khoảng hở nhỏ giữa chúng để tản nhiệt. Tôi đã xài ốc lục giác chìm nhiệt M5x8x7mm cho các lỗ gắn, lúc gắn tôi dùng một cái bu-lông luồn từ phía sau để làm dẫn hướng khi dùng mỏ hàn. Bạn có thể bắt bu-lông xuyên thẳng nếu muốn thay vì dùng ốc lục giác chìm và bu-lông ngắn hơn. Ốc lục giác chìm cũng được dùng cho chỗ gắn cảm biến, có lẽ ốc M3x4x5mm là đủ, tôi dùng ốc dài hơn để ít xài nhầm qua các dự án khác.

Cái mount được bắt vào thanh ngang trên cùng bằng bu-lông M5 và T-nut, có 4 lỗ để tăng độ chắc chắn, mặc dù 2 lỗ có thể là đủ.

Các tay đỡ cảm biến được làm để tùy chỉnh, bạn có thể để chúng hơi lỏng để dễ dàng chỉnh thẳng với dây tóc theo đường đi ra từ cuộn dây.

2 cái M4 được gắn với đầu ra hướng xuống dưới và có một cái rãnh trên mount để giảm bớt áp lực có thể lên ống bowden, ống này đi phía sau thanh ngang trên cùng rồi xuống đầu đùn.

Dây điện zin của E0 và cảm biến E0 bị thiếu, bạn sẽ cần nối dài hoặc thay mới.

Tuỳ vào độ ổn định của máy in mà bạn có thể cần in hỗ trợ cho phần rãnh của thân chính, nhưng có lẽ in không cần hỗ trợ vẫn ổn. Tôi đã in bằng ABS theo cài đặt khuyến nghị của các bộ phận in Voron.

Các bộ phận của extruder M4 có thể tìm trên github của Voron: https://github.com/VoronDesign/Mobius-Extruder/releases/tag/M4

You có thể tìm các bộ linh kiện ở nhiều nơi, bao gồm cả Amazon và tôi thấy có bộ kit hoàn chỉnh bao gồm cả bộ phận in trên Amazon, nhưng nó chỉ có 1 chiều và bạn cần 1 bộ chuẩn và 1 bộ đảo để gắn lên mount của tôi vì chúng gắn sát lưng nhau, bạn cũng sẽ cần đấu lại dây nối cho 1 trong 2 cái stepper để quay đúng chiều hoặc chỉnh trong firmware, cái này tôi nghĩ là cách làm tốt hơn. Đối với các stepper tôi mua và giữ E0 bên trái, E1 bên phải, tôi cần đảo chiều cho E0, nhưng có thể sẽ khác với bạn tuỳ thuộc vào cấu hình máy của bạn.

Phần vỏ cảm biến đứt dây đã được chỉnh sửa một chút để có 2 cổng nối từ cái thing này: https://www.thingiverse.com/thing:4945303

Các mô hình đã được cập nhật các điểm gắn dày hơn một chút giữa thân chính và tay đỡ cảm biến. Bạn có thể dùng bu-lông M4x20 bắt thẳng vào nhựa hoặc dùng bu-lông M3x25 và một con đai ốc cho mỗi tay đỡ.

Xem bản in của tôi để có ảnh chi tiết quá trình lắp ráp.

Cập nhật tháng 1/2024: Đã có file CAD Fusion360 và mô hình thay cho mô hình Tinkercad không được sắc nét lắm. Đồng thời, bộ phận M4 Guilders đã được sửa đổi trong CAD để cái M4 nằm xuôi khi gắn trên thiết kế này.
