Ống thông gió quạt Hemera kèm BLTouch

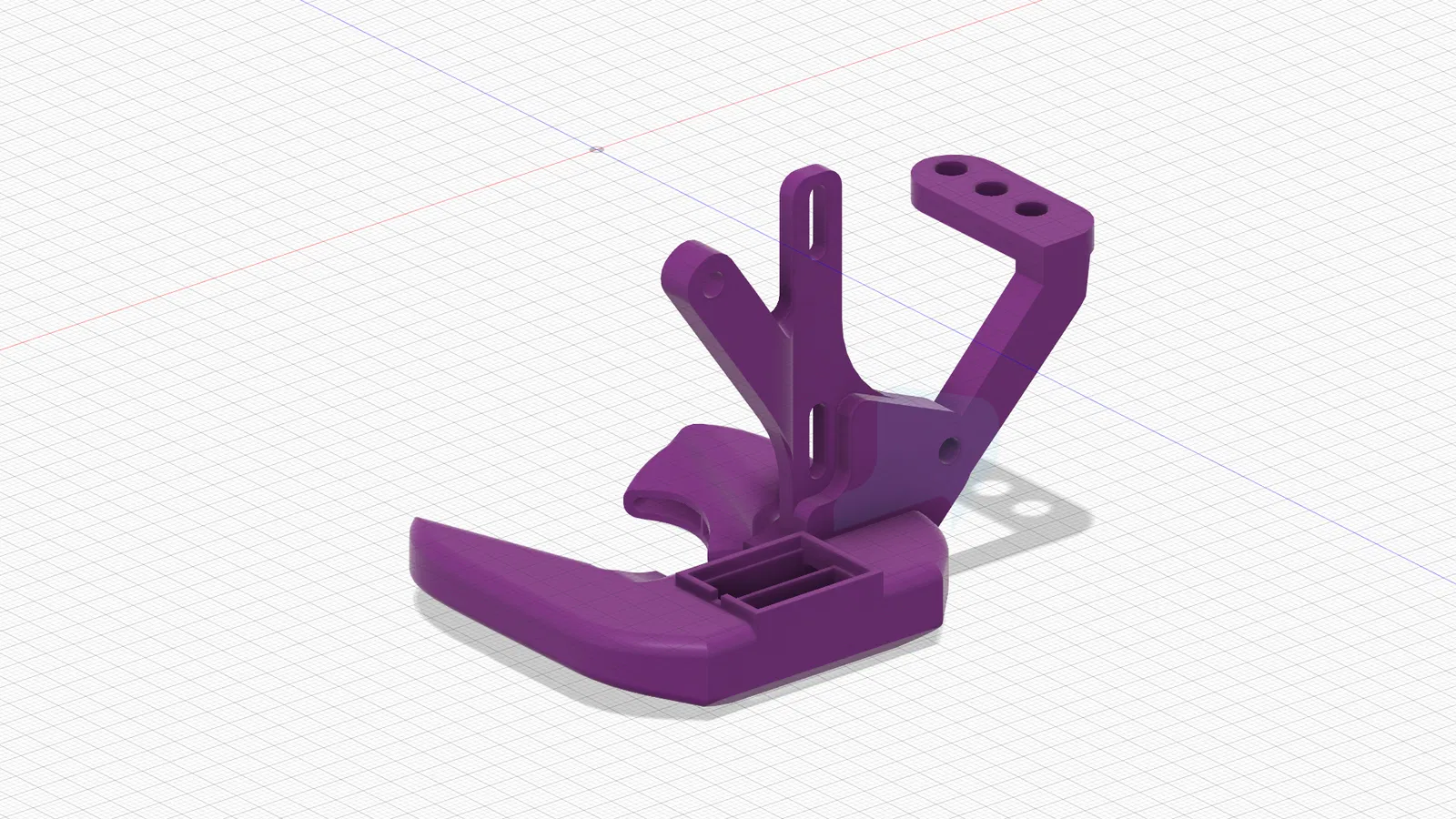

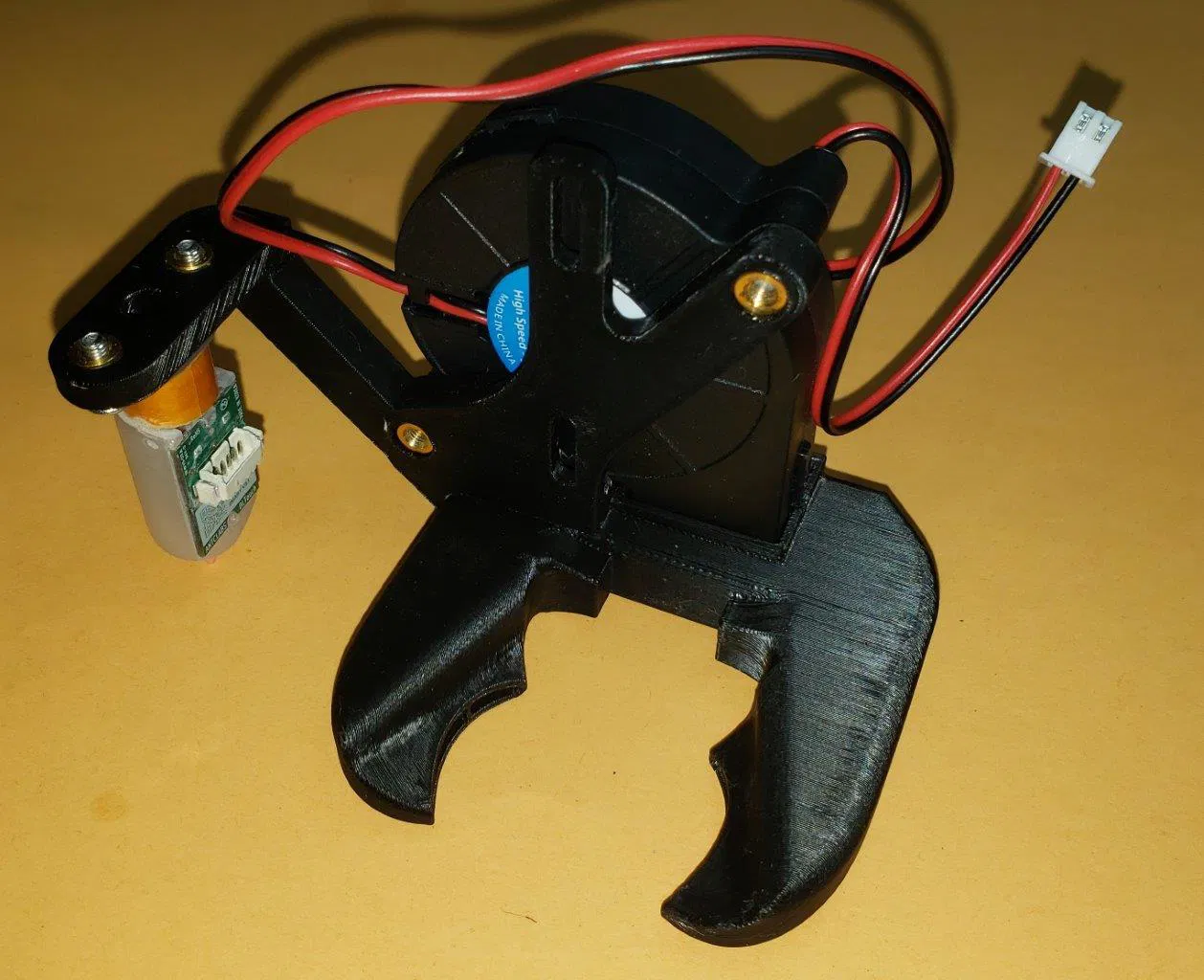

Cái này chủ yếu là thêm một cái tay đỡ để gắn cảm biến BLTouch vào cái quạt gió Hemera XS 5015 xịn xò của Drax, có chỉnh sửa chút để cái miệng gió khớp với Hemera đời cũ hơn (bản XS thì nó ngắn hơn).

Mình cũng thêm một cái rãnh nhỏ để khít với cái gờ trên quạt 5015, nhưng cái này là sở thích cá nhân thôi chứ không bắt buộc.

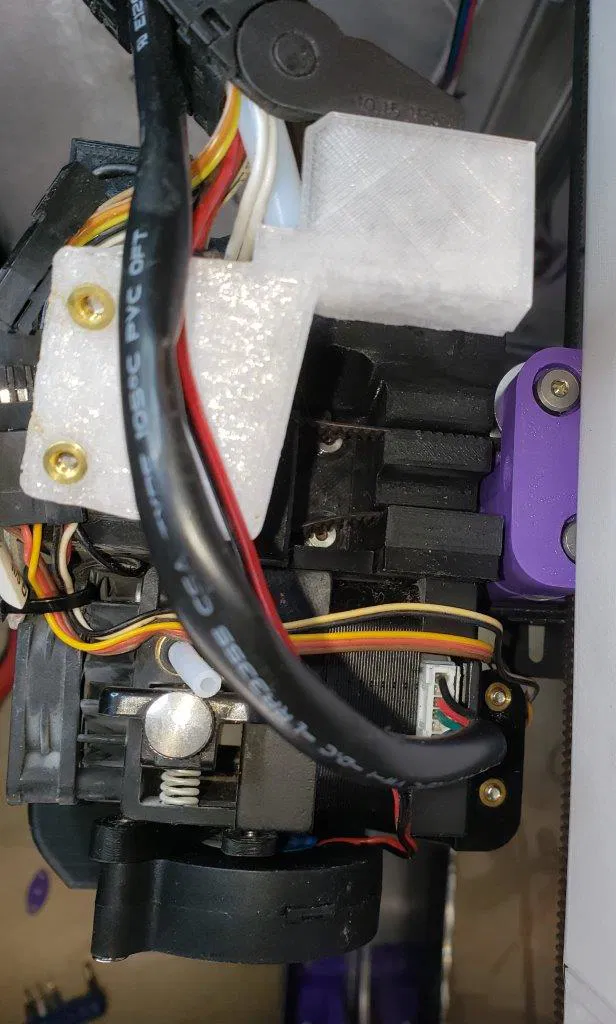

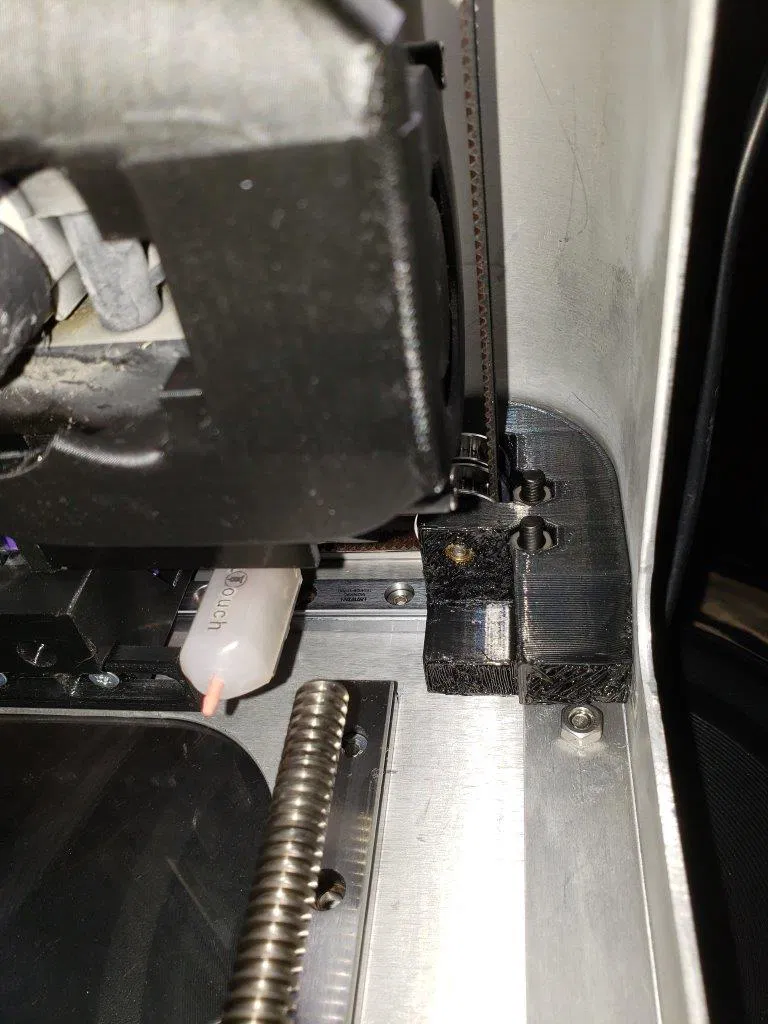

Cái BLTouch nó nằm xa cái vòi phun hơn so với lý tưởng một chút (cách khoảng 60mm theo trục X, 14mm theo trục Y), nhưng ngoài việc in cho chắc chắn (tăng % infill) thì có vẻ nó vẫn ổn. Lưu ý là bạn có thể đặt cái giắc nối BLTouch ở phía Hemera nếu muốn dây nhợ không bị vướng vào mép máy in. Nối dây sẽ dễ hơn nếu dây hướng ra xa motor.

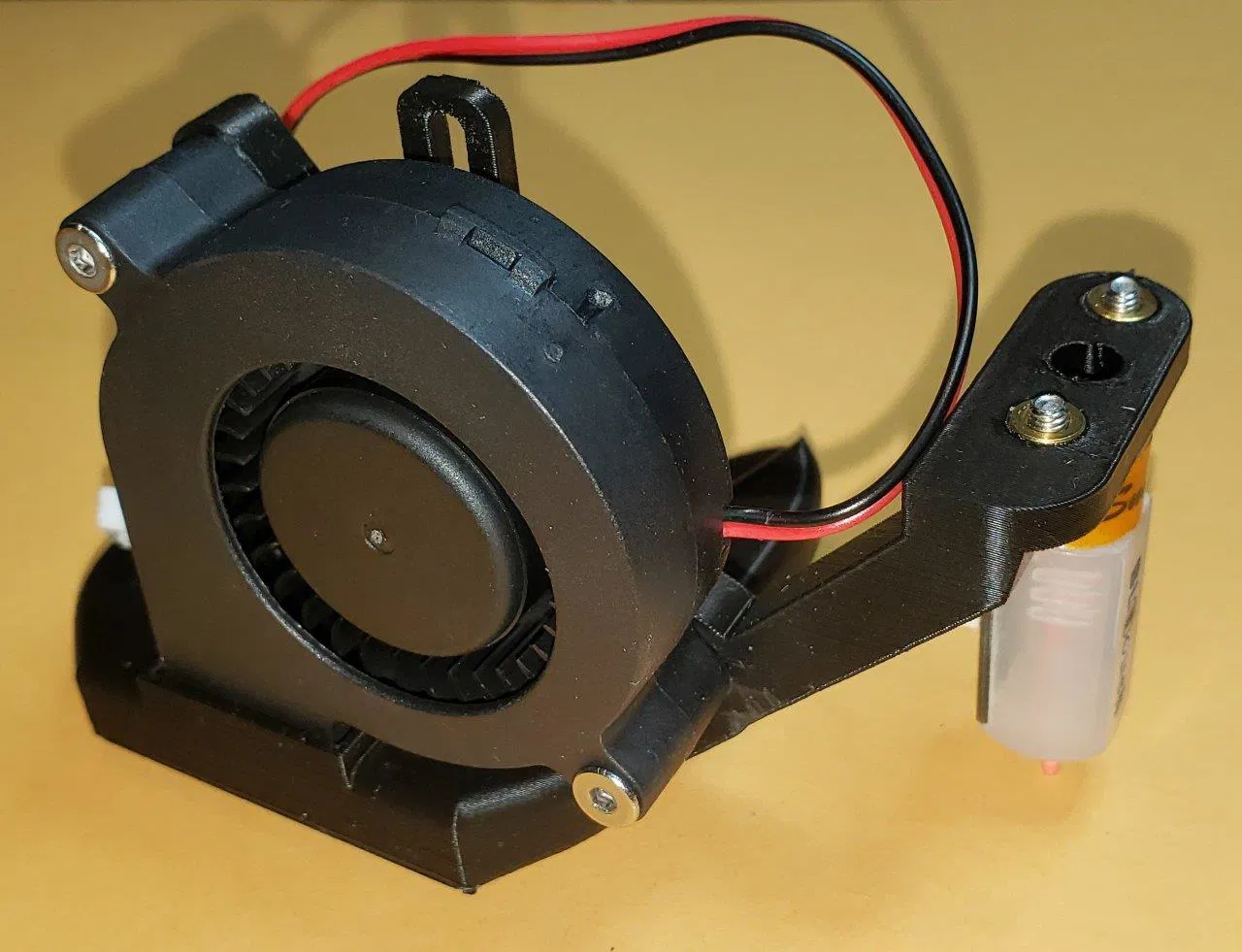

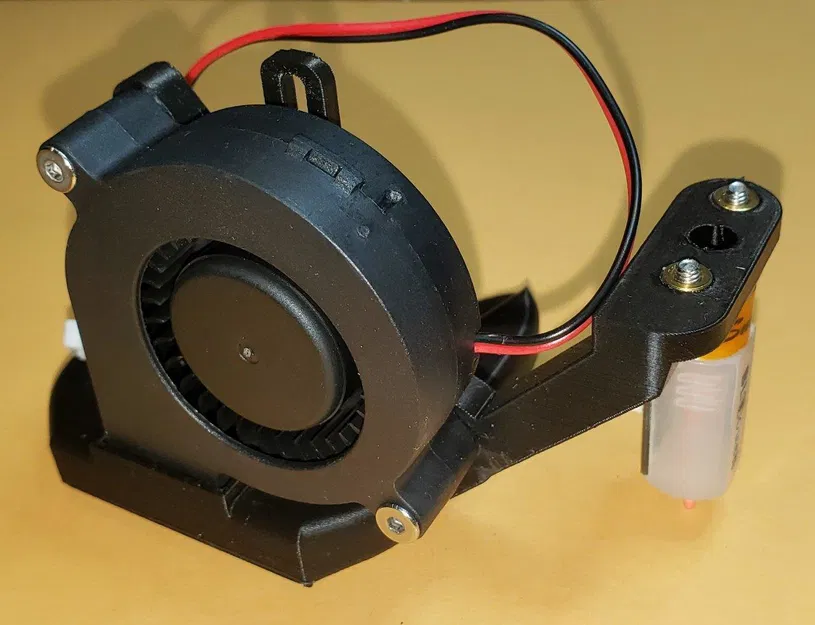

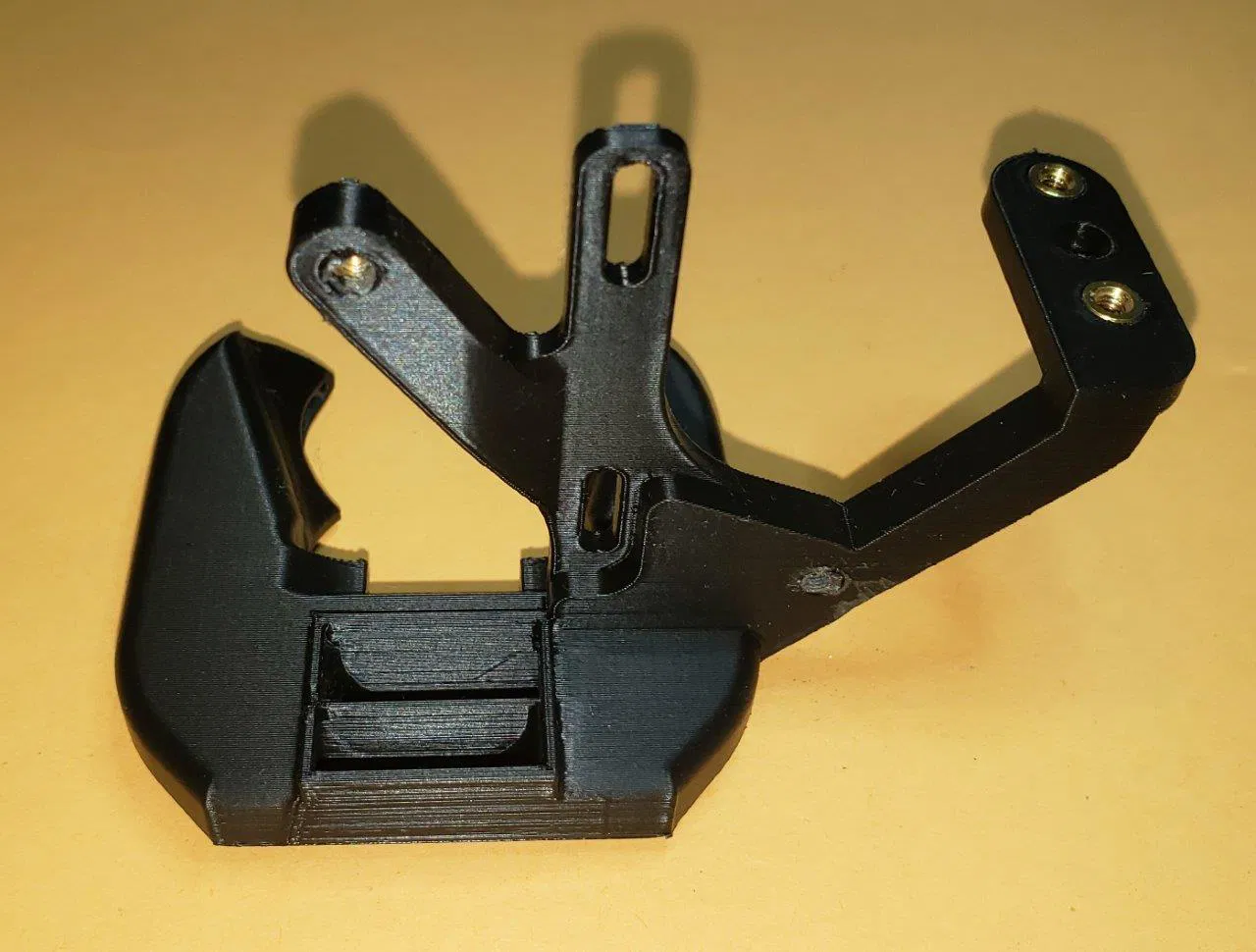

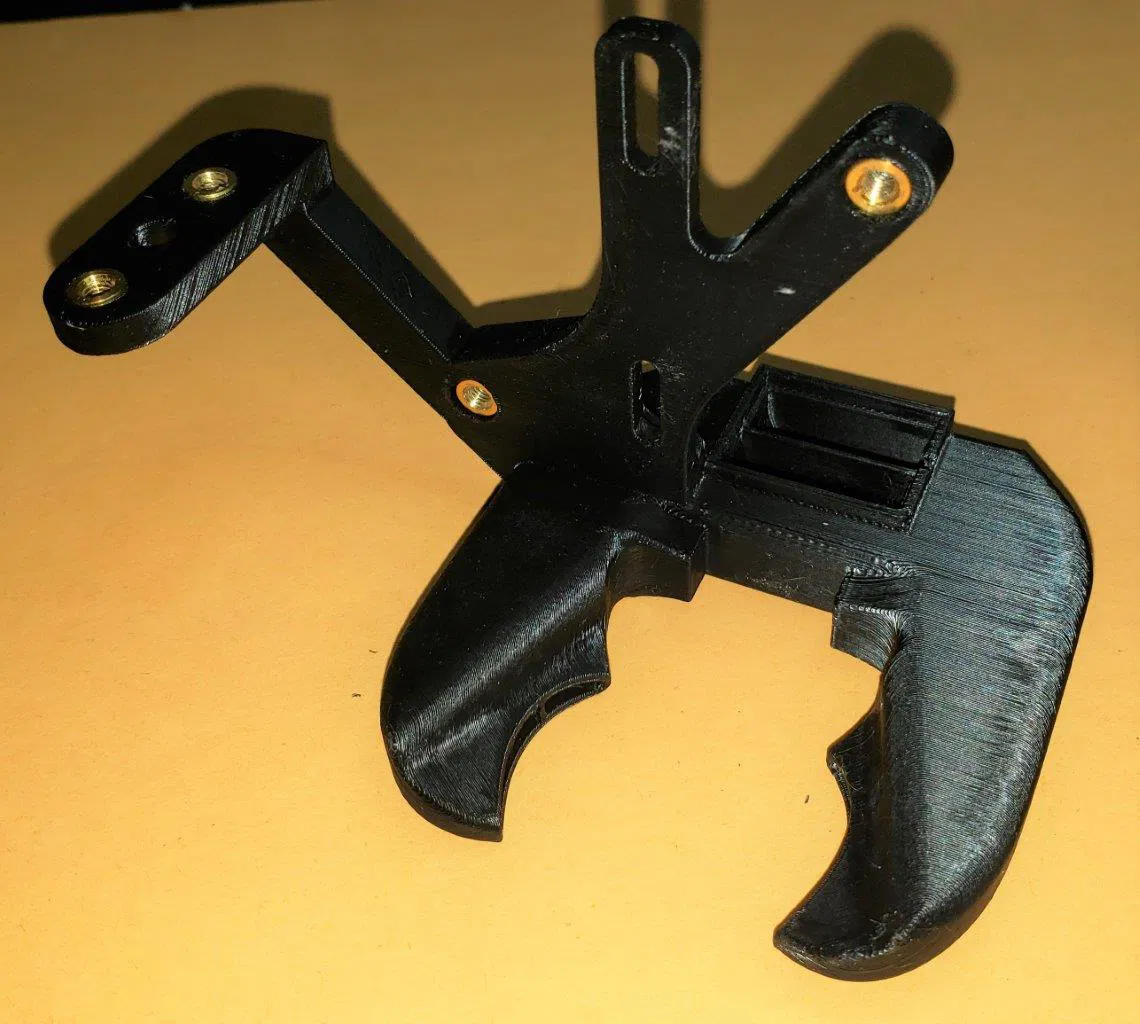

Trong hình thì cái quạt gió được in bằng PLA màu đen, thực ra thì nên dùng PETG, ABS, nylon, v.v. (mặc dù mình nghi cái cuộn PLA này bị dán nhầm nhãn, nó cần tới 260C để in. Có thể nó là PC, cái đó cũng tốt).

Thường thì mình hay dùng PLA để phát triển, hiện tại phiên bản này có vẻ hoạt động tốt (và nó chưa bị chảy).

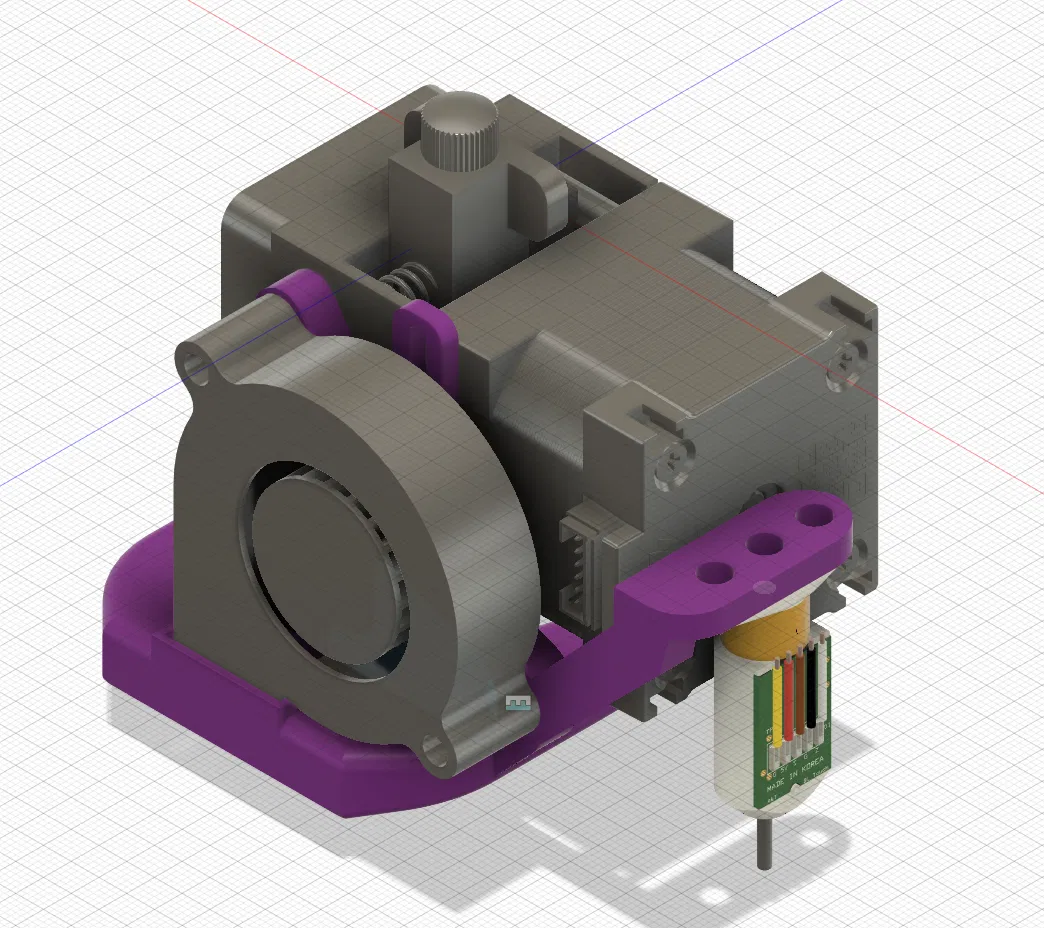

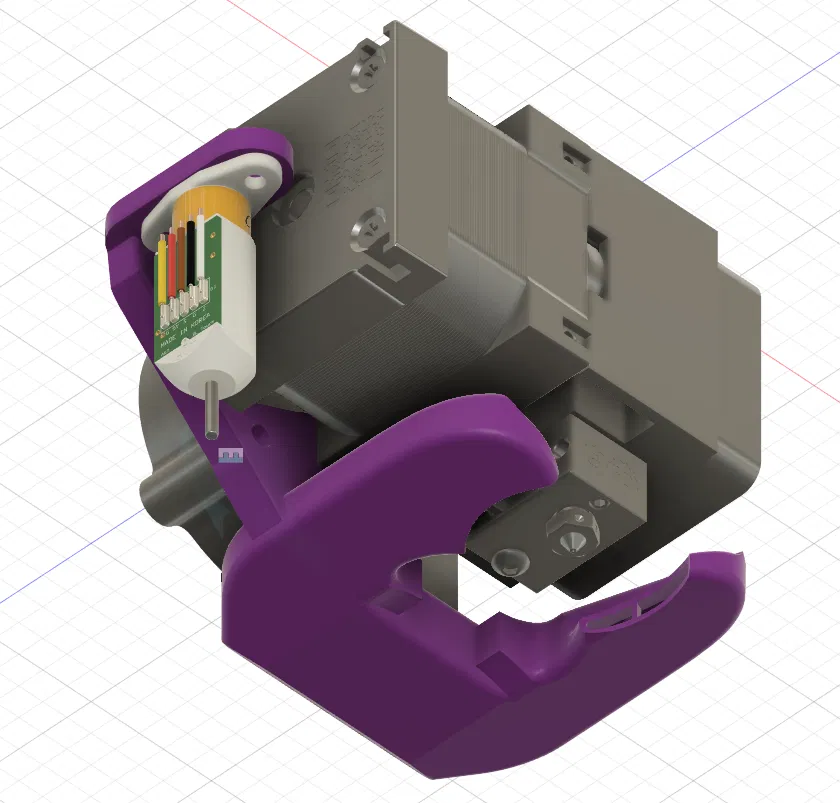

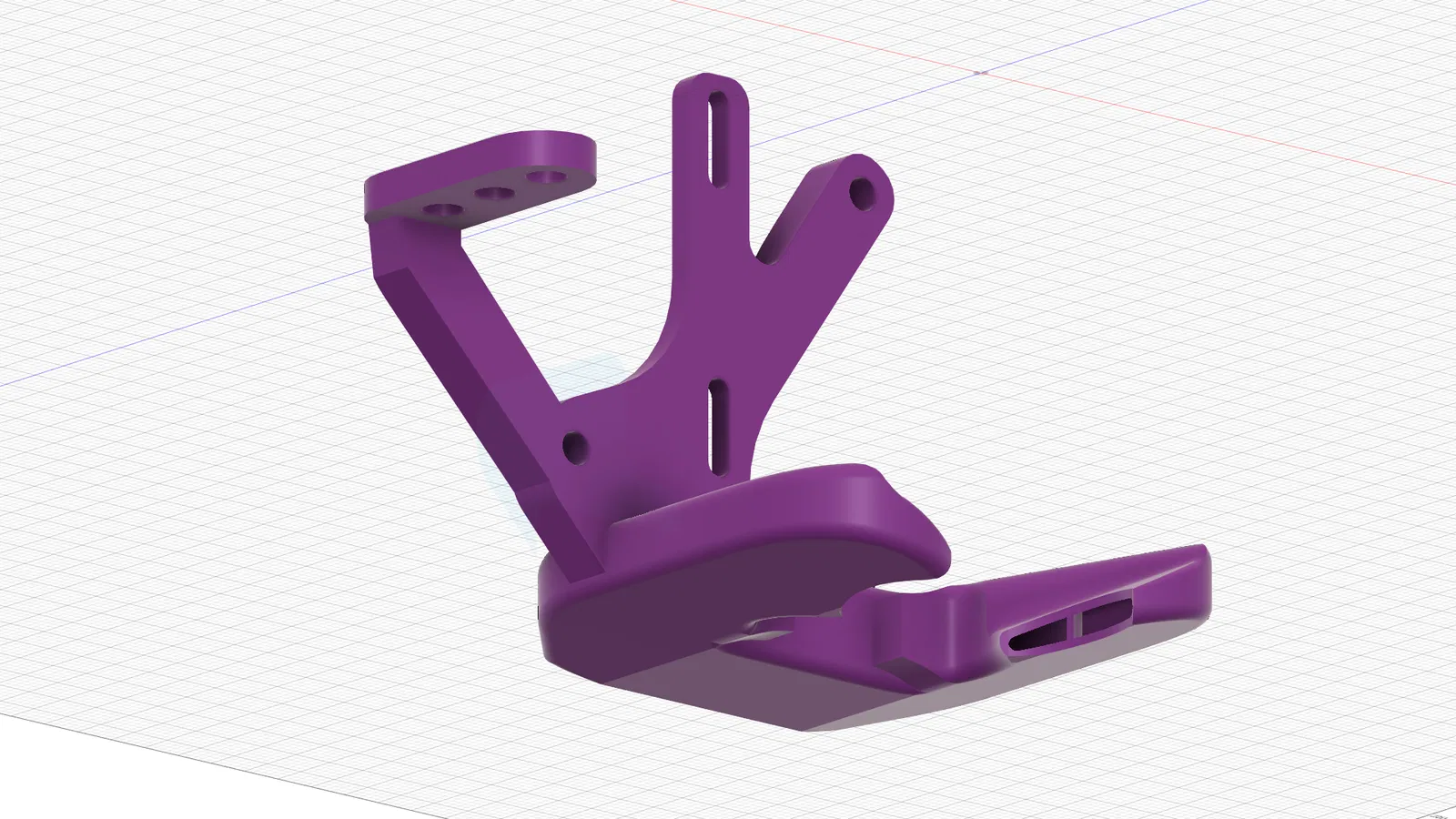

Mình có đính kèm file Fusion360 của… mọi thứ, bao gồm Hemera, Hemera XS, quạt gió, BLTouch, v.v. Về cơ bản là file của Drax có thêm đồ mới vào thôi. Chắc là đầy đủ rồi.

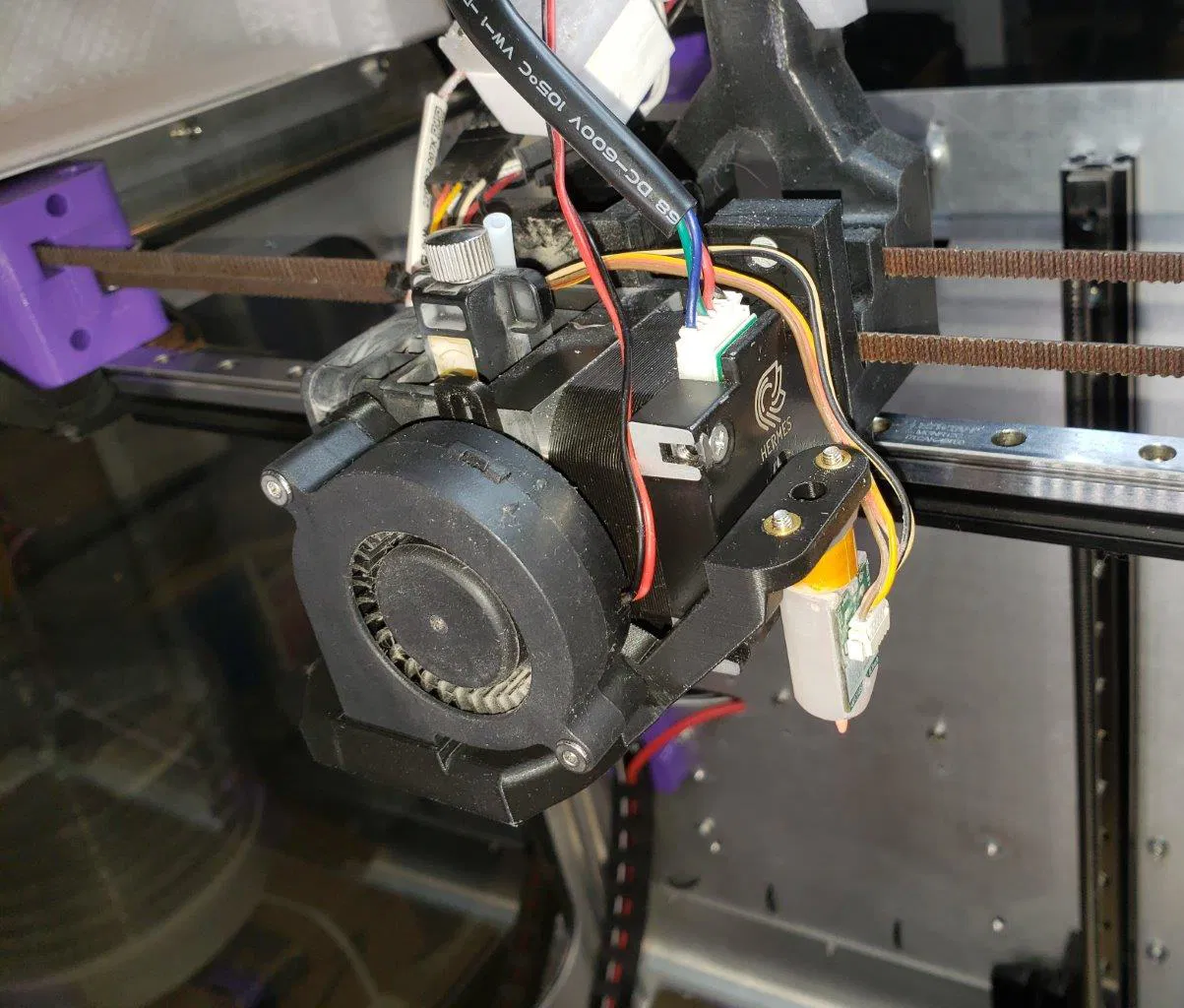

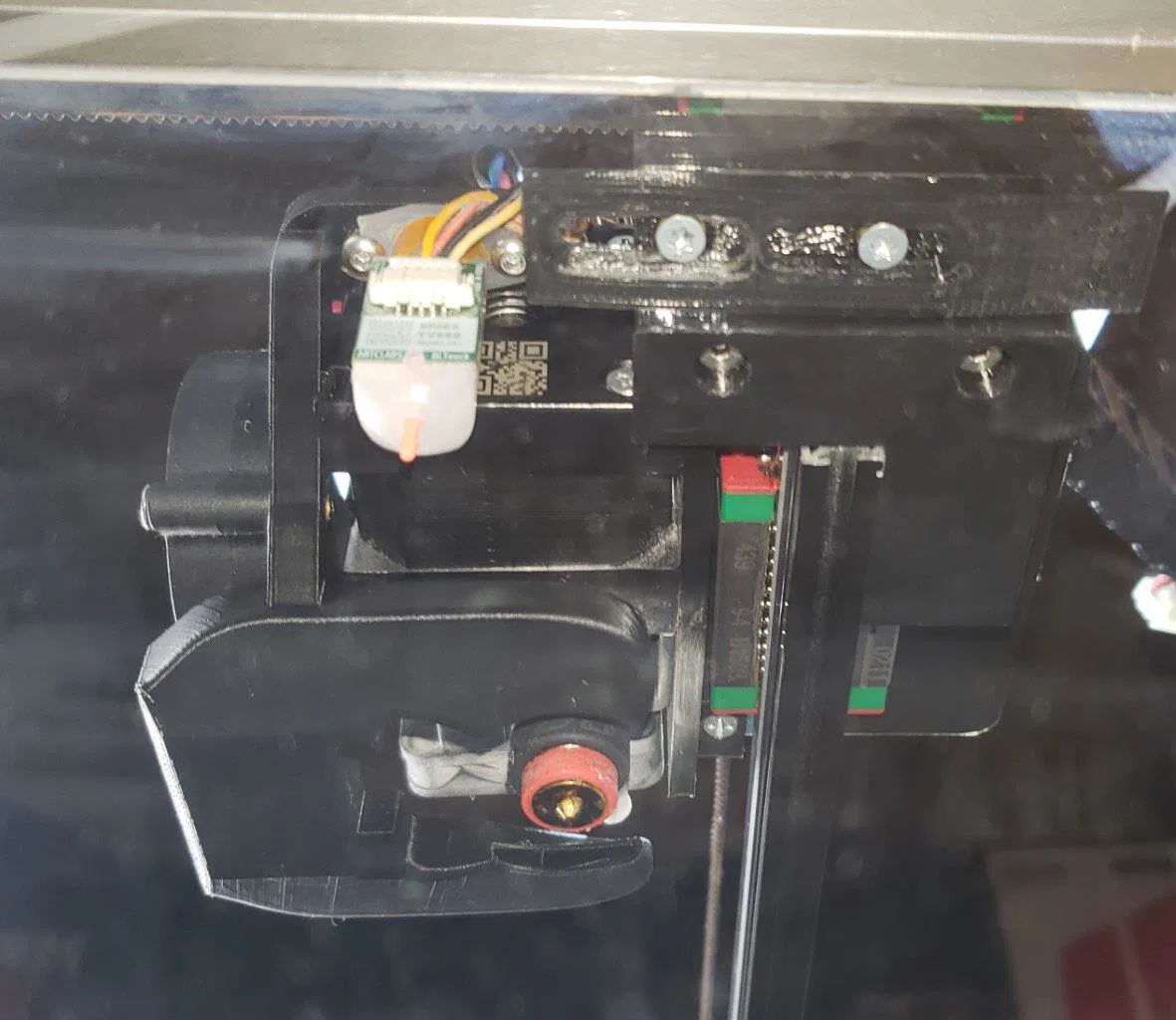

Cái máy in trong hình là "RadZ", đây là lần sửa đổi lớn thứ hai (thứ ba? thứ tư?) của máy in khổ lớn M3D Promega. "ShadowMega" là lần sửa đổi lớn đầu tiên mình nhớ. Nó còn lại rất ít của Promega gốc, ngoài cái vỏ ra, có lẽ vậy là tốt nhất.

Sửa đổi(s) 23/05/2023, v12

Chỉnh sửa khoảng cách một chút, lệch BLTouch nhẹ để giúp điều chỉnh chiều cao. Sửa đổi, hy vọng là cải thiện, đầu vào của quạt.
