Prusa Mini - Chân đế mô-đun cho khoang điện tử

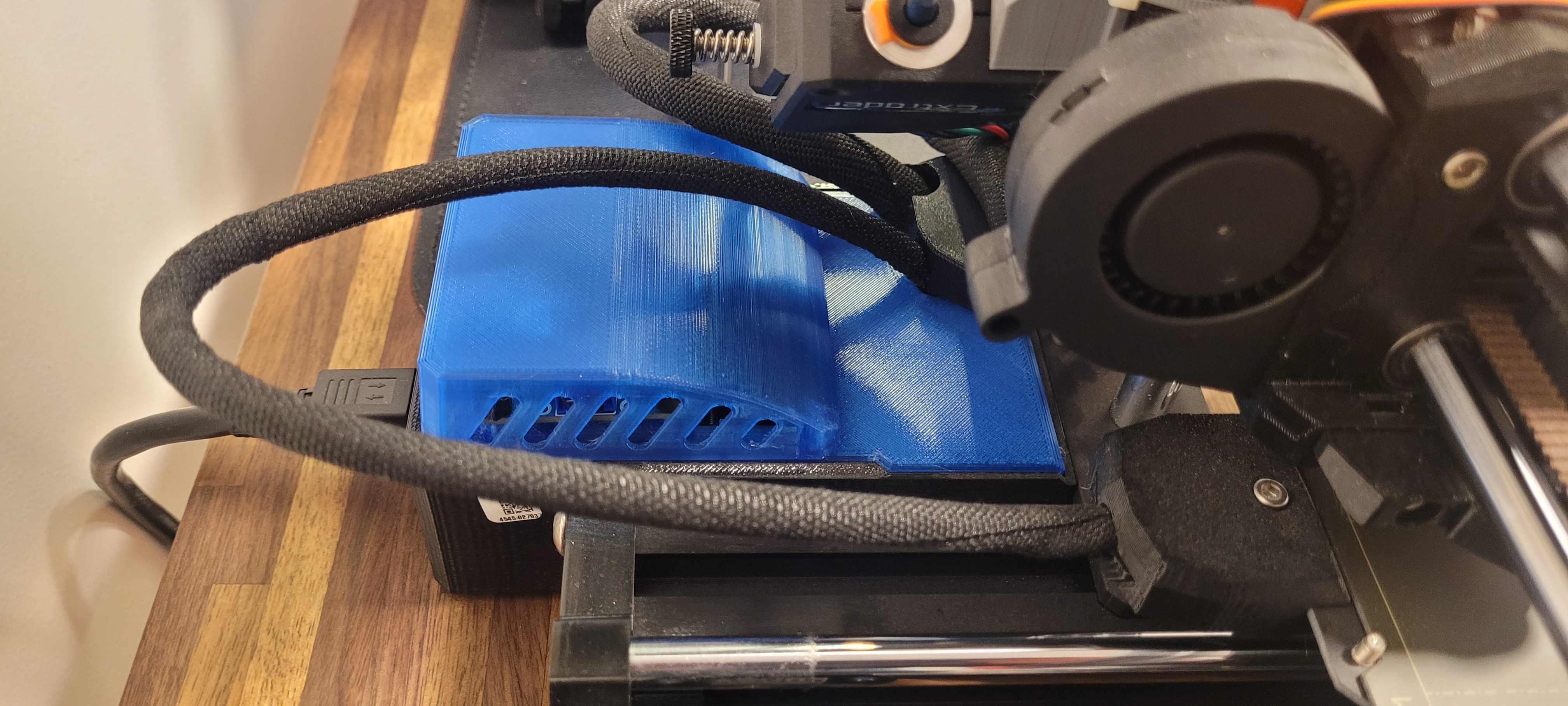

Prusa Mini - Chân đế mô-đun cho khoang điện tử gồm 2 phần - cho phép gắn bộ chuyển đổi buck / quạt hoặc các bộ phận cần thiết khác phía trên bo mạch điều khiển Mini.

Để gắn RPI3B / 4B hoặc 5 của bạn phía sau màn hình LCD, hãy xem mô hình này.

Các bộ phận chính:

1. Đế che.
2. Cốc che - bộ phận có sẵn giá đỡ tích hợp / trợ giúp in.

Khay:

1. LM2596S LCD DCDC - Tôi đang sử dụng nó để cấp nguồn cho RPI 3B+.

Nguồn 24v:

1. Xem hình ảnh đính kèm.
2. Cần một đầu cốt / đầu cốt chữ U để kết nối với GND.
3. Đối với +24VDC, tôi đã cắt và hàn ở giữa dây.
4. Nên sử dụng đầu nối như JST hoặc XT30 để có thể tháo ra khi bảo trì.

Không cần giá đỡ cho tất cả các bộ phận.
