Prusa Mini - Chân đế mô-đun cho khoang điện tử
Chân đế mô-đun 2 phần cho khoang điện tử Prusa Mini, cho phép gắn bộ chuyển đổi buck, quạt hoặc các bộ phận khác. Hướng dẫn chi tiết cách cấp nguồn cho Raspberry Pi và kết nối 24V. Không cần giá đỡ khi in.
245
Lượt Xem
1
Lượt Thích
19
Lượt Tải
Cập Nhật Dec 15, 2025
Mô tả
Nội dung được dịch bằng AI

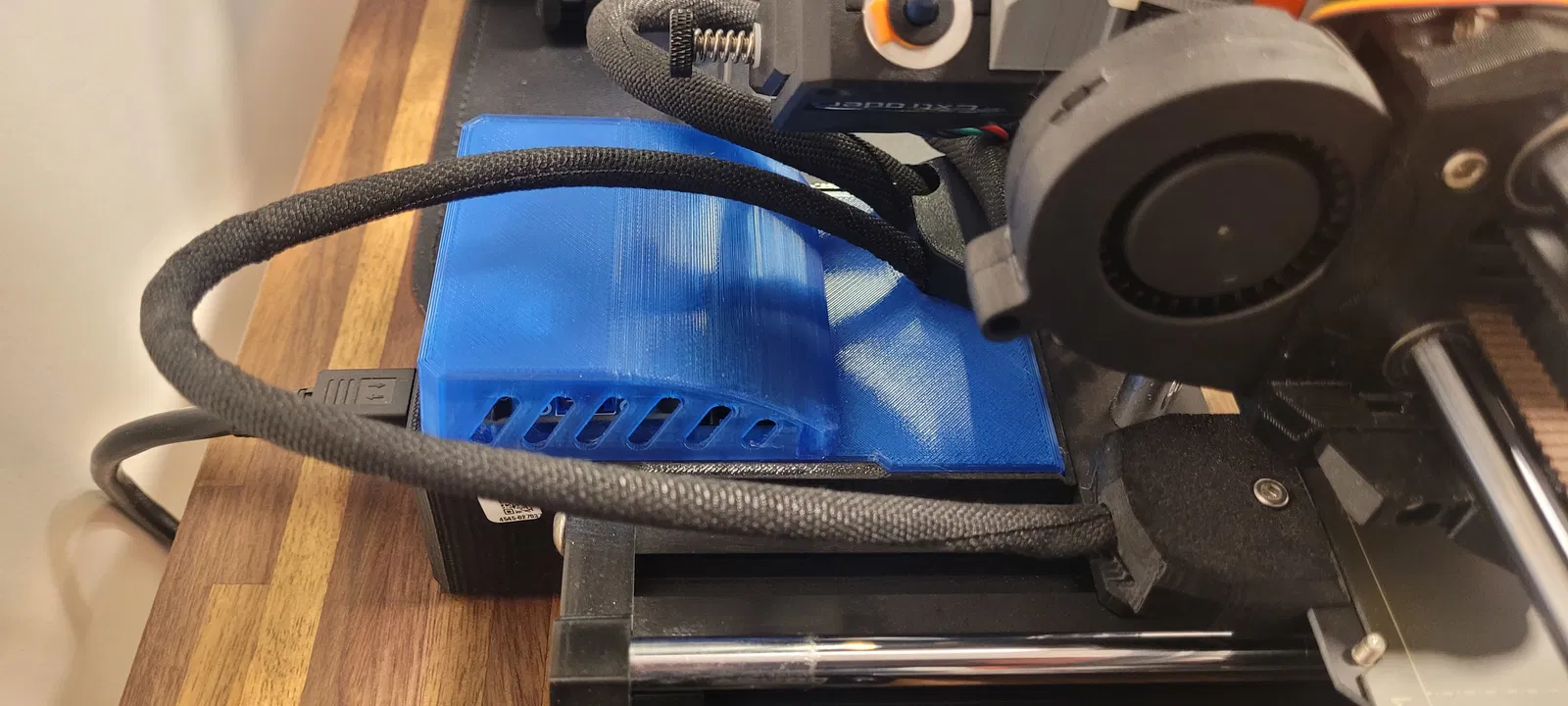

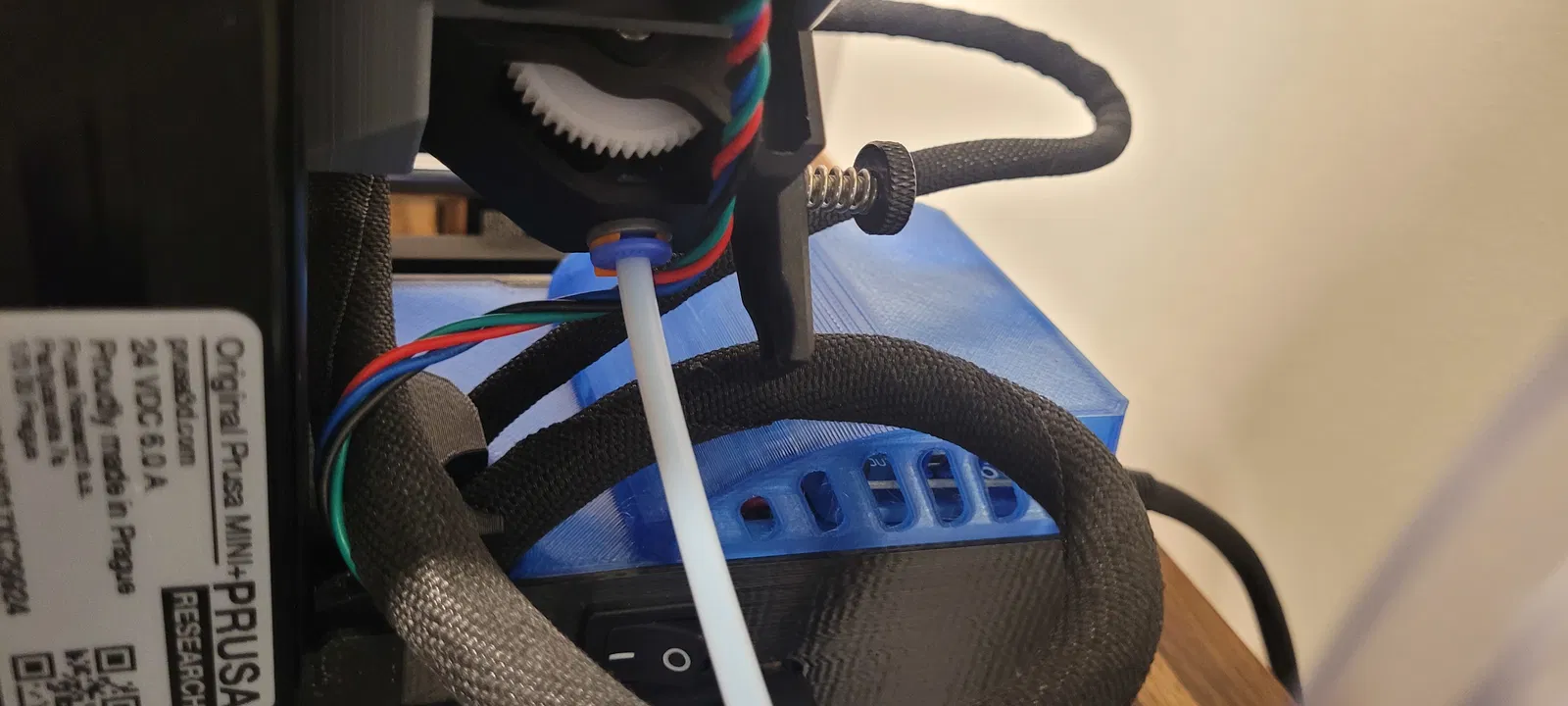

Prusa Mini - Chân đế mô-đun cho khoang điện tử gồm 2 phần - cho phép gắn bộ chuyển đổi buck / quạt hoặc các bộ phận cần thiết khác phía trên bo mạch điều khiển Mini.
Để gắn RPI3B / 4B hoặc 5 của bạn phía sau màn hình LCD, hãy xem mô hình này.

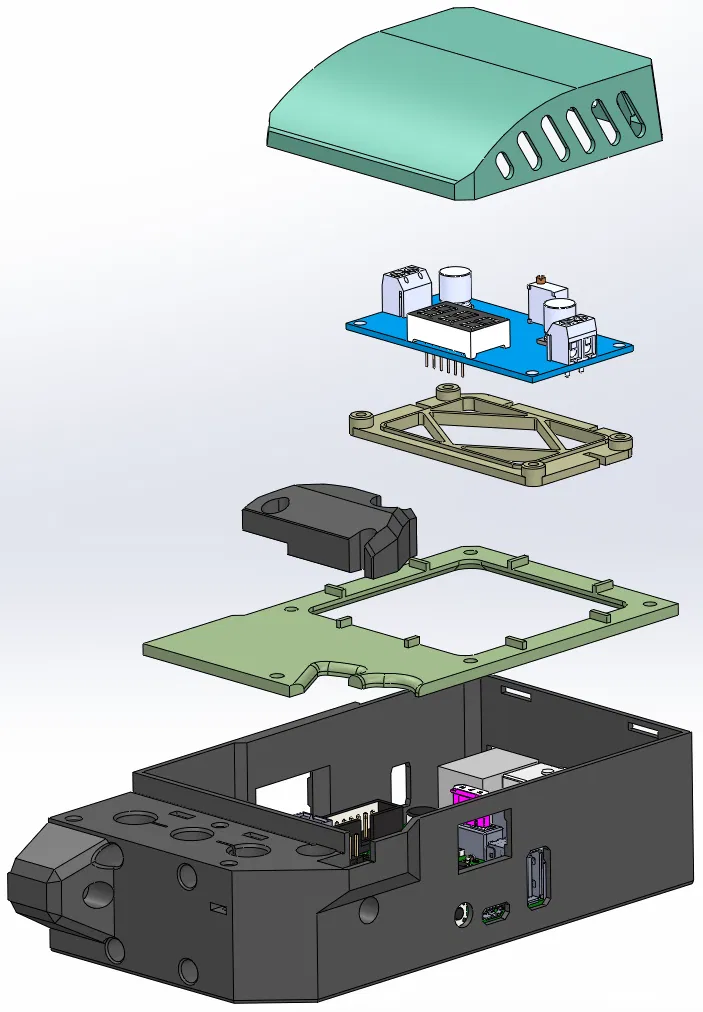

Các bộ phận chính:
- Đế che.
- Cốc che - bộ phận có sẵn giá đỡ tích hợp / trợ giúp in.
Khay:

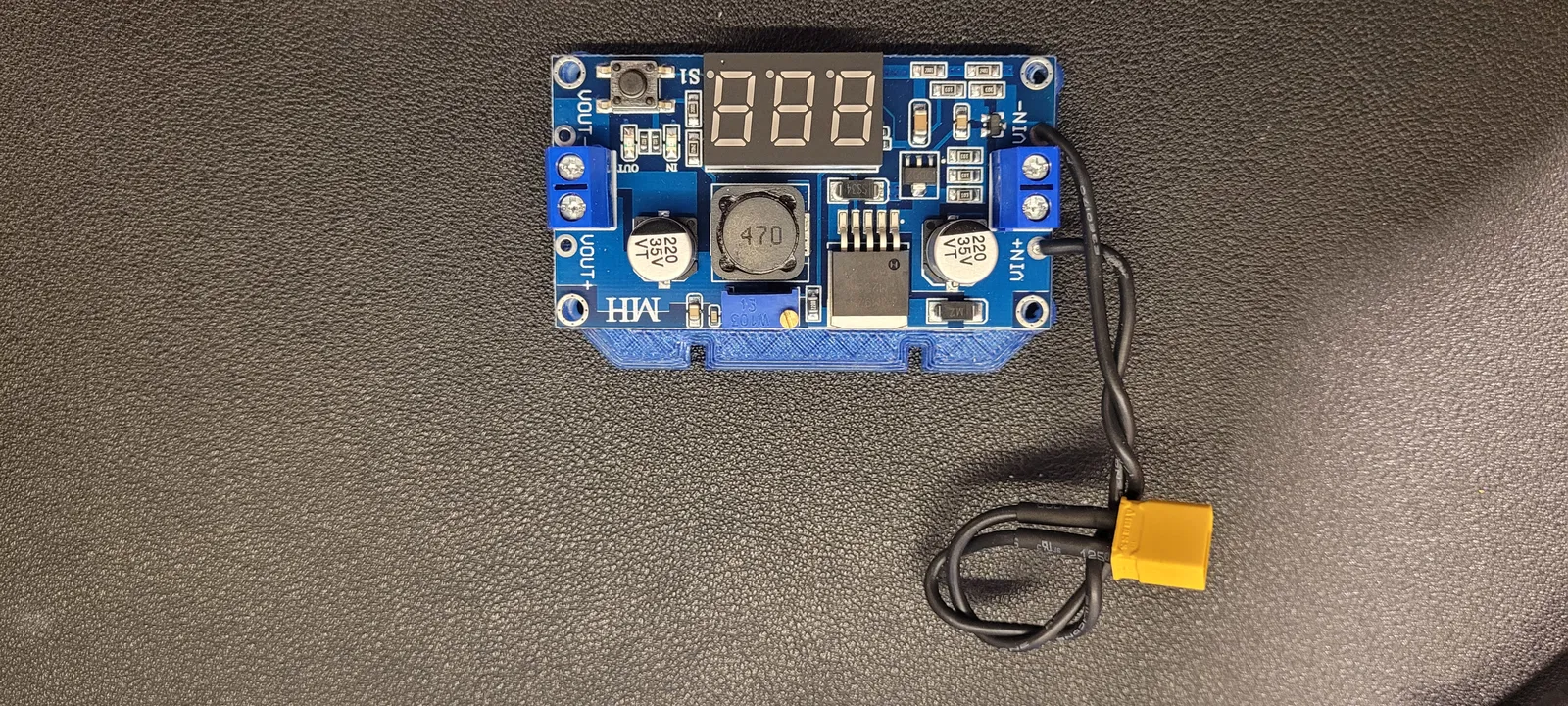

- LM2596S LCD DCDC - Tôi đang sử dụng nó để cấp nguồn cho RPI 3B+.

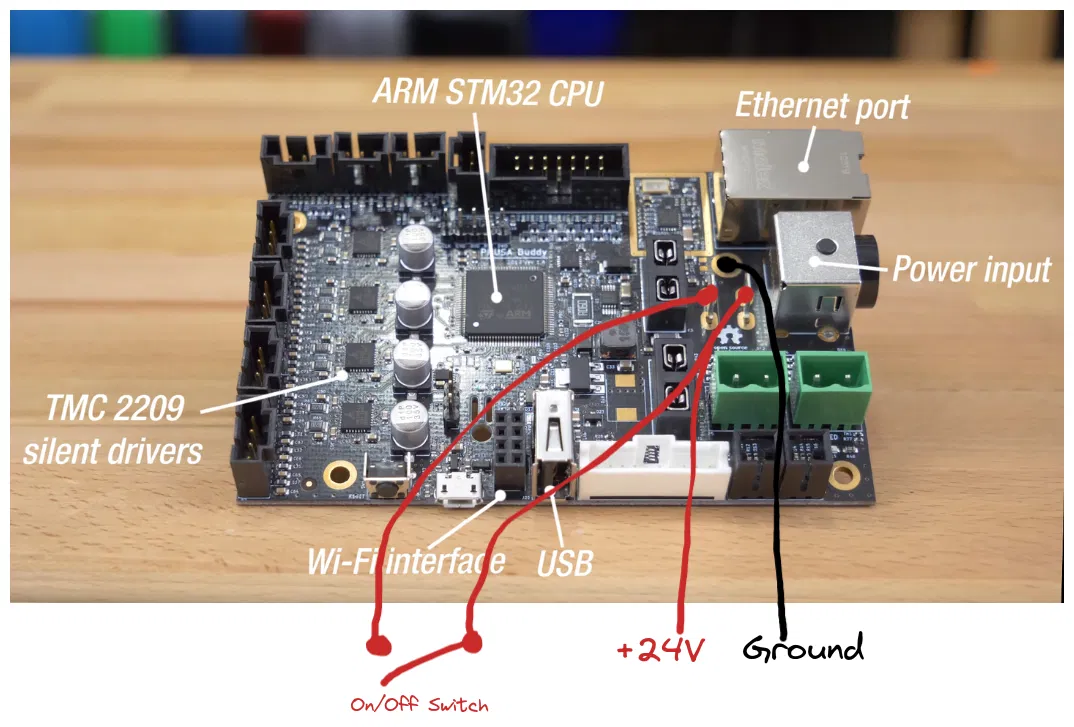

Nguồn 24v:
- Xem hình ảnh đính kèm.

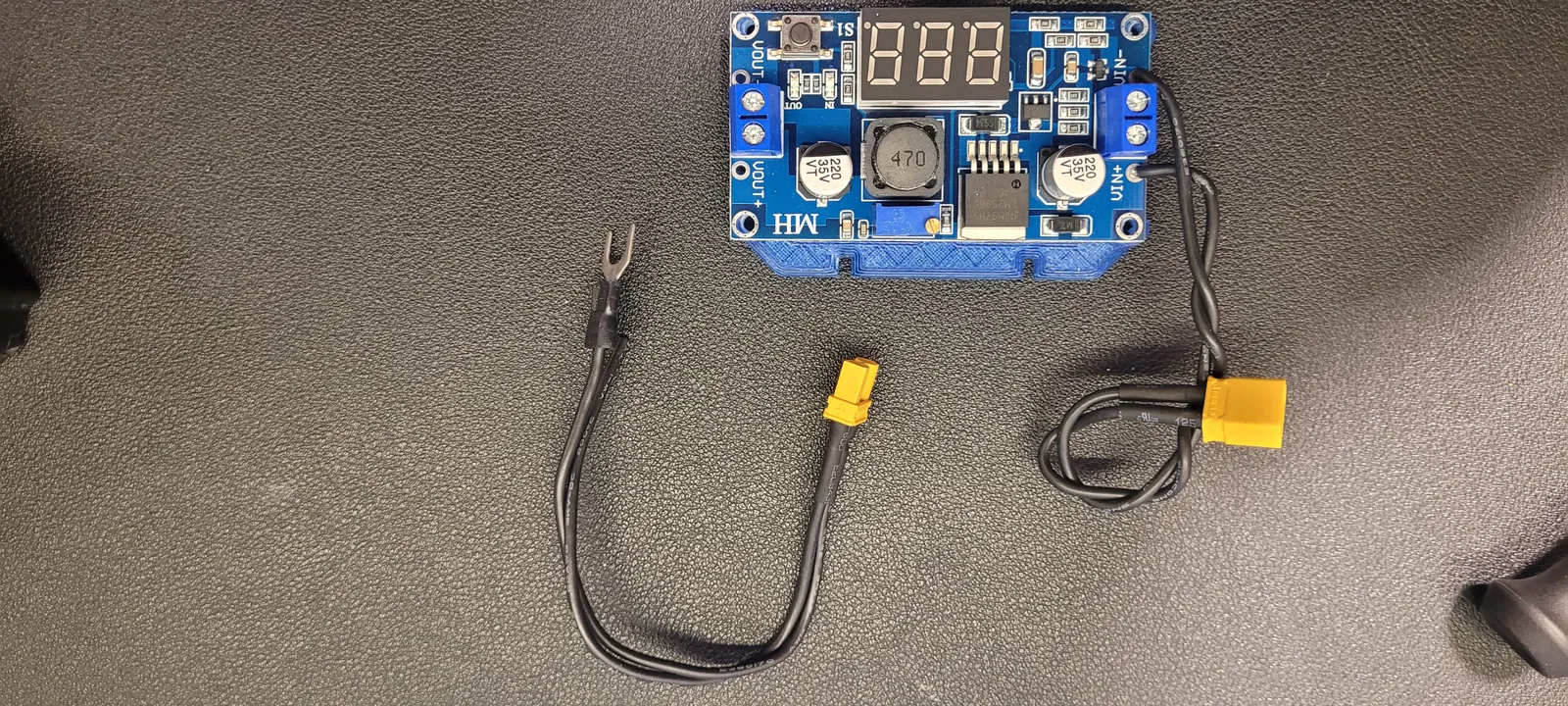

- Cần một đầu cốt / đầu cốt chữ U để kết nối với GND.
- Đối với +24VDC, tôi đã cắt và hàn ở giữa dây.
- Nên sử dụng đầu nối như JST hoặc XT30 để có thể tháo ra khi bảo trì.
Không cần giá đỡ cho tất cả các bộ phận.
