Hệ thống Hộp Đựng Chỉ In 3D V3 Minimal

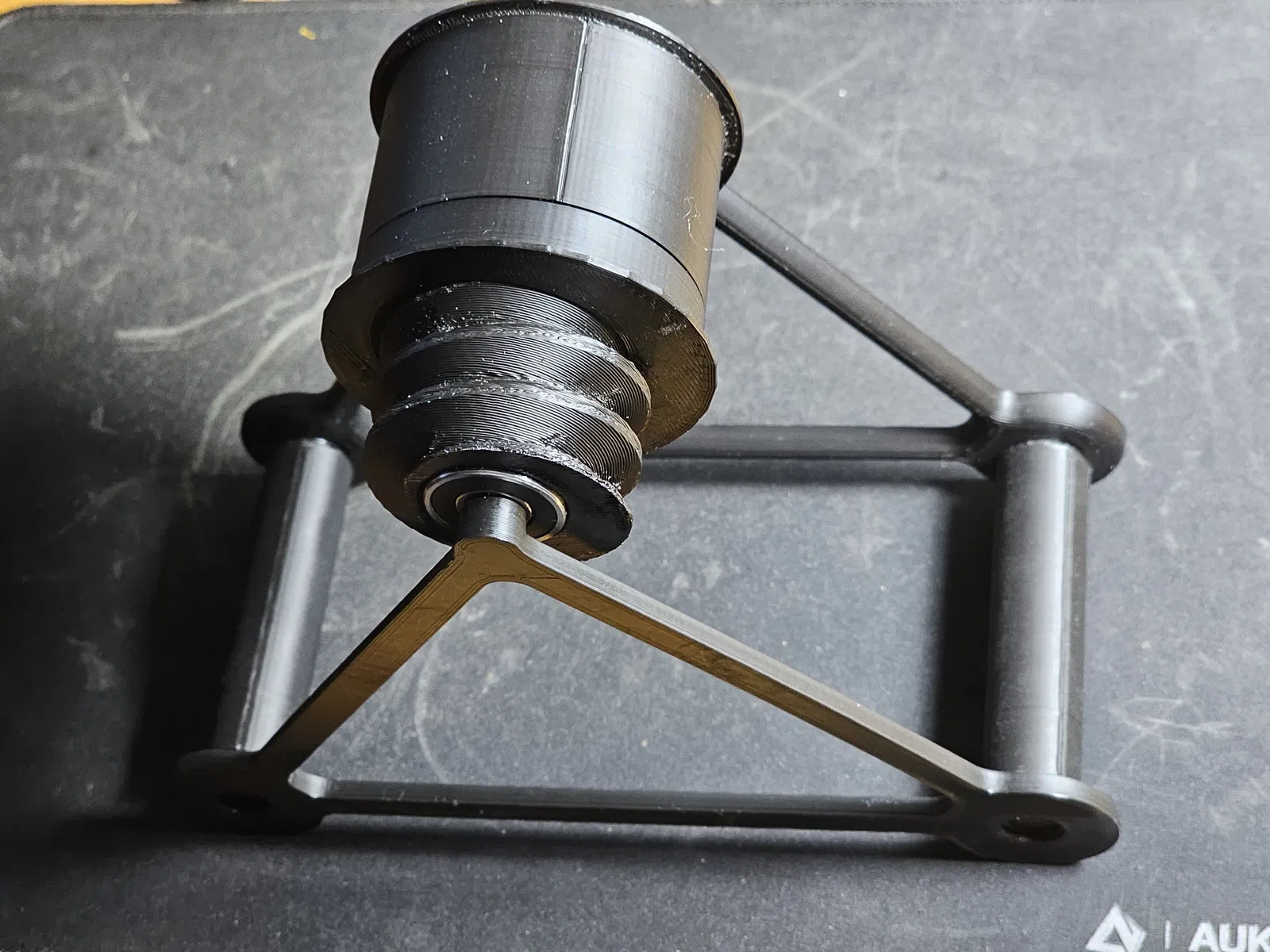

Hộp đựng chỉ in 3D V3 Minimal Spool Holder. Một hệ thống mô-đun dễ in cho hộp đựng chỉ, được thiết kế để sử dụng bên trong hộp nhựa nhưng không bắt buộc.

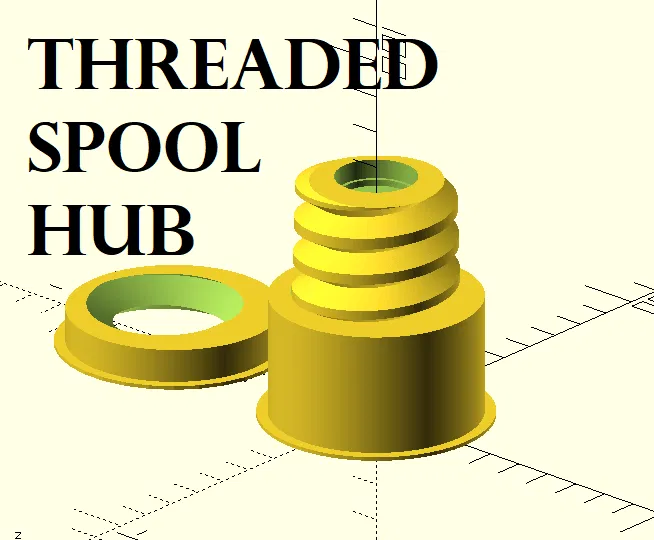

Nâng cấp so với phiên bản trước là các trục quay (hub) dễ in hơn vì trục đỡ vòng bi đã được chuyển sang phía khung. Khoảng cách tâm được xác định bởi kích thước ống bạn in. File STEP đã được bao gồm, tôi rất mong nhận được các bản sửa đổi (remix). Có thể tạo các rãnh để giữ chặt ống thay vì ren. Tôi thực sự không thích ren.

Yêu cầu:

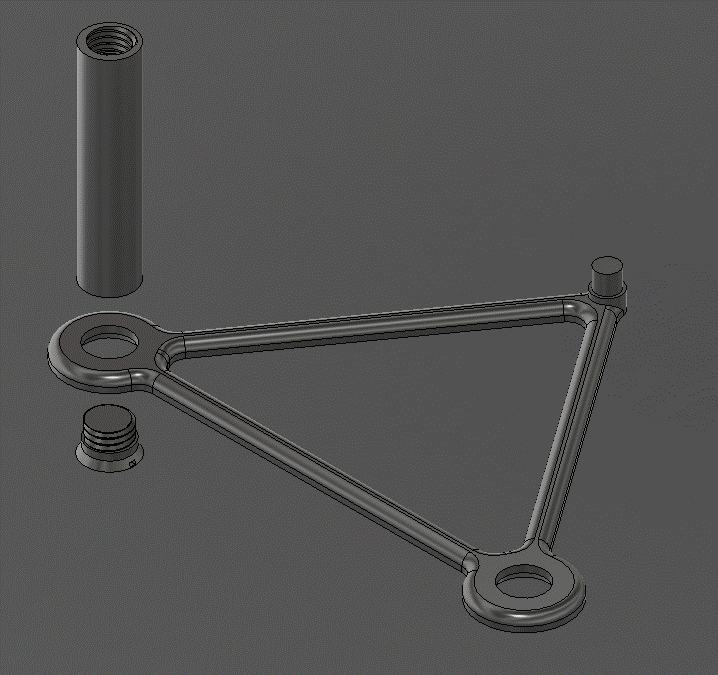

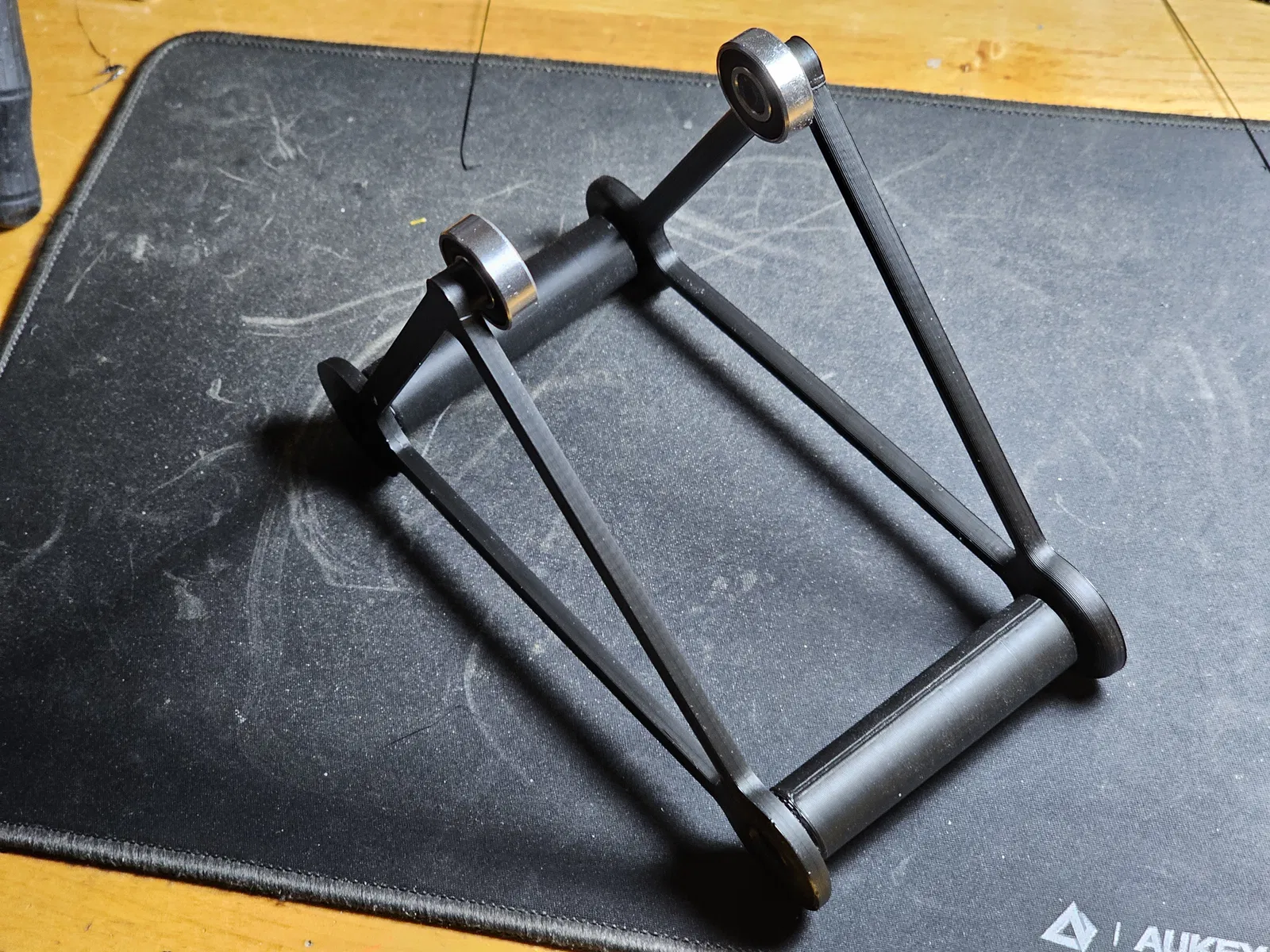

• 2 khung (frame)
• 4 ốc vít (screw)
• 2 ống đệm (spacer tube)
• 1 trục quay (hub)
• 2 vòng bi 608

In ấn:

• Khung (Frames): Đặt đáy và lớp điền đầy (infill) ở chế độ đồng tâm (concentric), việc này sẽ giúp bạn đỡ đau đầu hơn.
• Ốc vít nên được in ở độ cao lớp 0.1mm. Tôi đã làm ren thô nhất có thể. Có một bộ chặn brim nhỏ tích hợp sẵn trong file STL để brim của bạn không lấp đầy khe.
• Ống đệm (Spacer tubes): In theo chiều đứng. Tốt nhất nếu các khu vực có ren có chiều cao lớp 0.1mm.

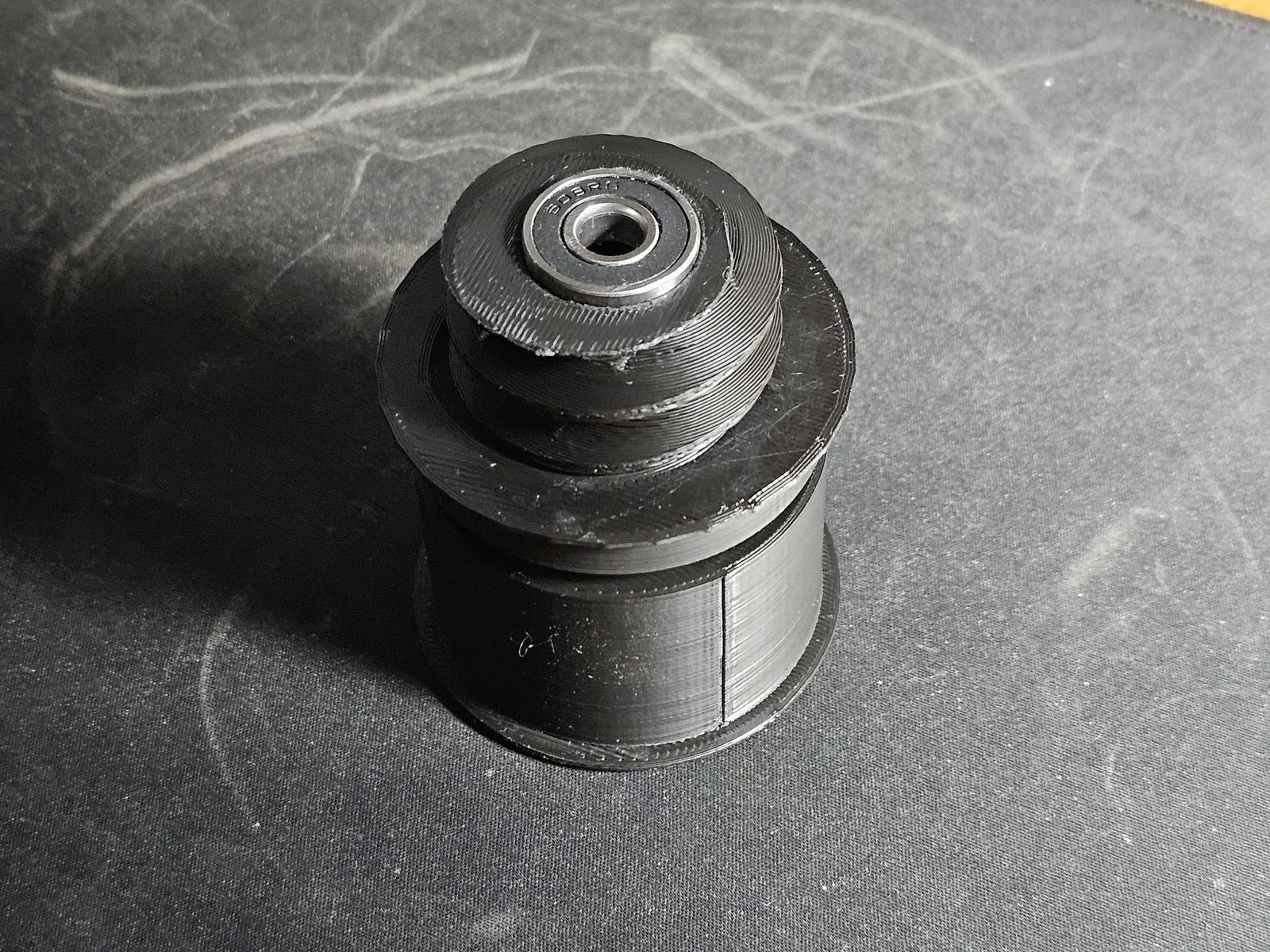

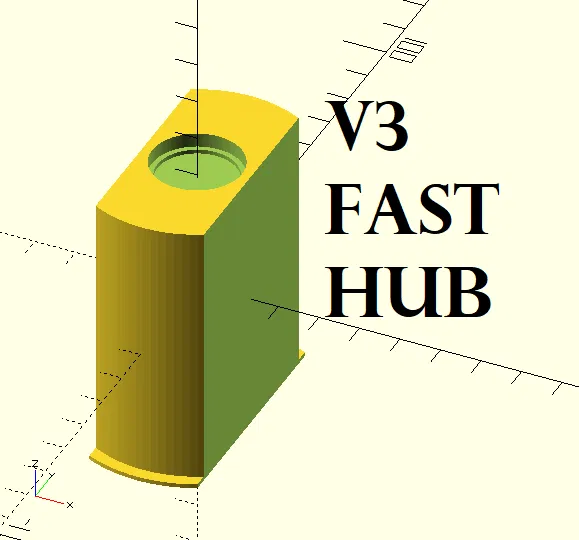

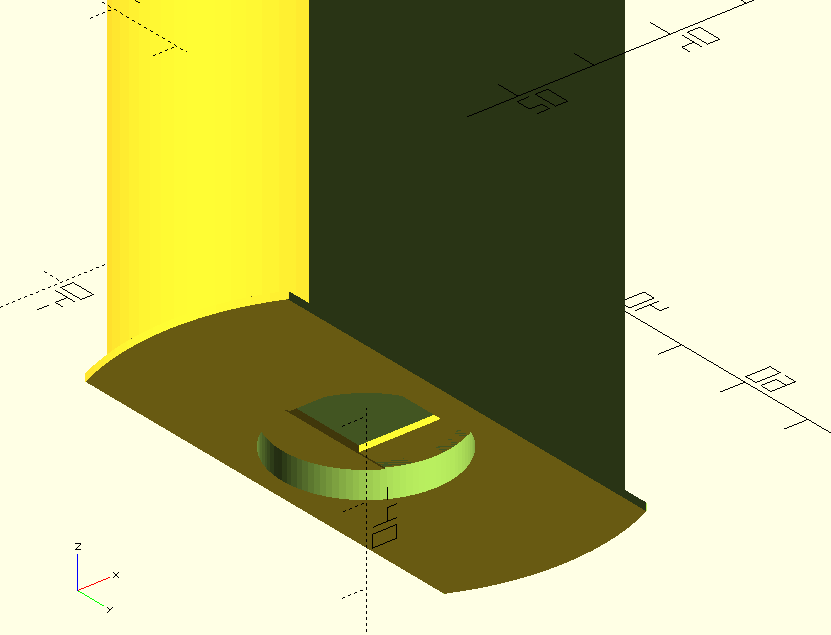

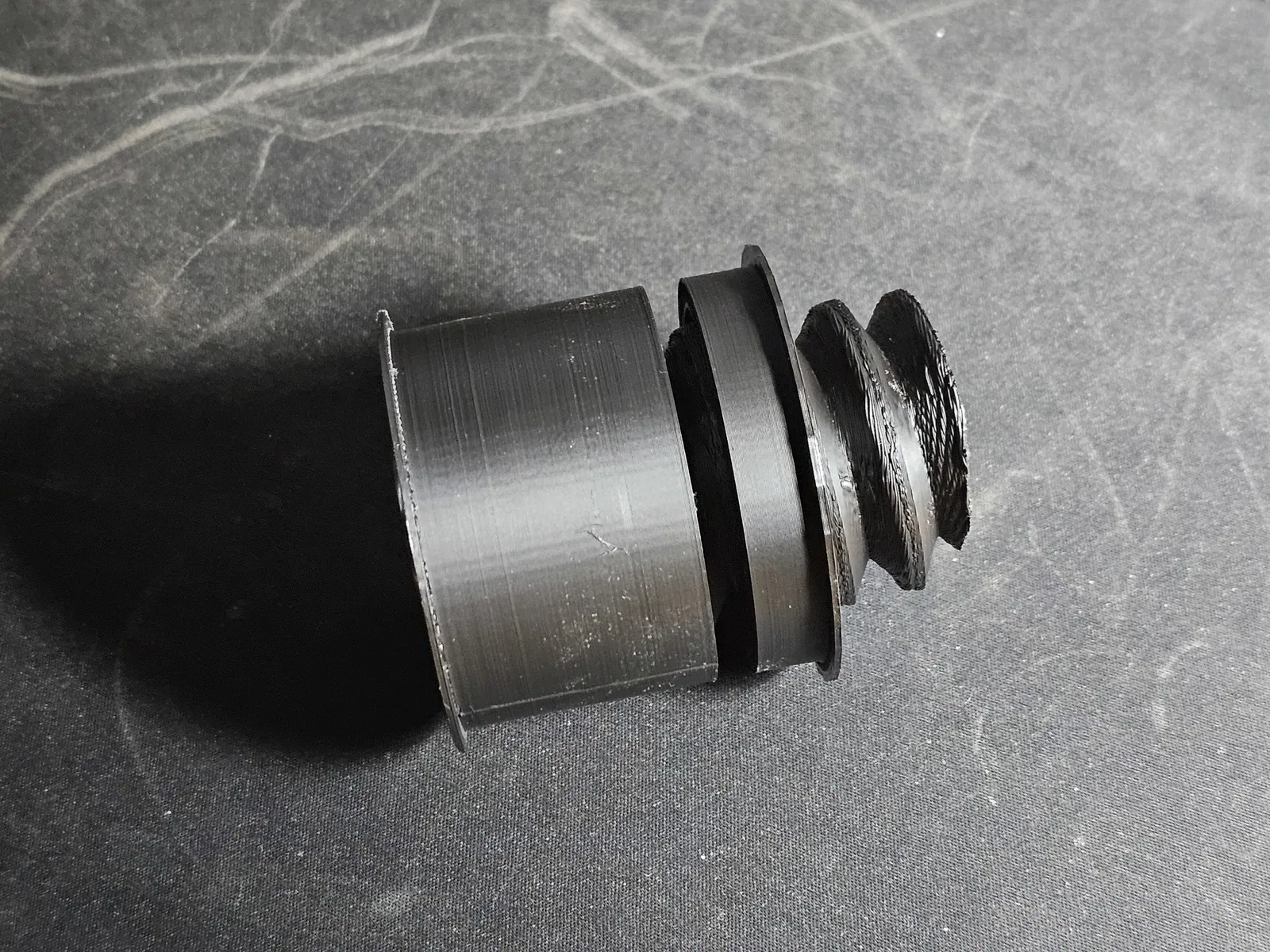

• Trục quay (Hub) được thiết kế để in không cần hỗ trợ (support). Các lỗ vòng bi ở đáy có phần nhô ra được tích hợp sẵn. FastHub có thể in với rất ít infill. Hoặc không cần infill nếu bạn muốn.
