Đế treo tường cho Camera PS4 V2

Dạo này tui bị khó chịu vì mấy cái vụ tracking lúc xài PSVR nên tui mới chế cái đế treo tường này, cho phép gắn camera lên cao để nhìn rõ mấy cái cục tròn trên tay cầm PSMove hơn.

Lời khuyên khi in

Mấy cái model đều đã ở hướng in tối ưu rồi nha.

• Đầu phun: 0.4mm
• Chiều cao lớp: 0.2-0.32mm
• Tường/Chu vi: 3-4
• Lòng trong (Infill): Lưới Gyroid
• Phần trăm Infill: 10-20%
• Hỗ trợ (Supports): Không

Phần cứng

• 2 cái vòng cao su O-ring kích thước 10x2mm (đường kính x độ dày)

Hướng dẫn

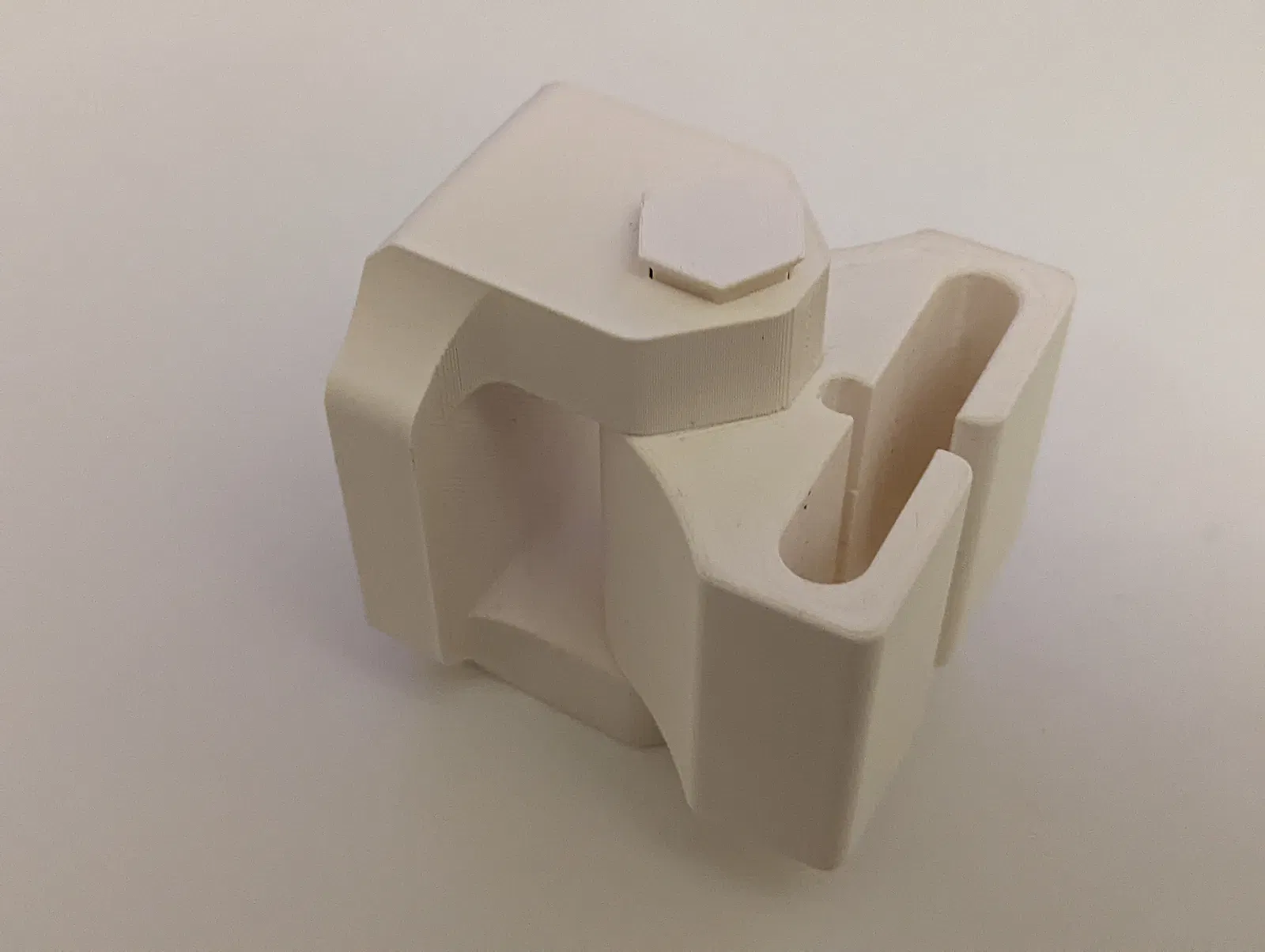

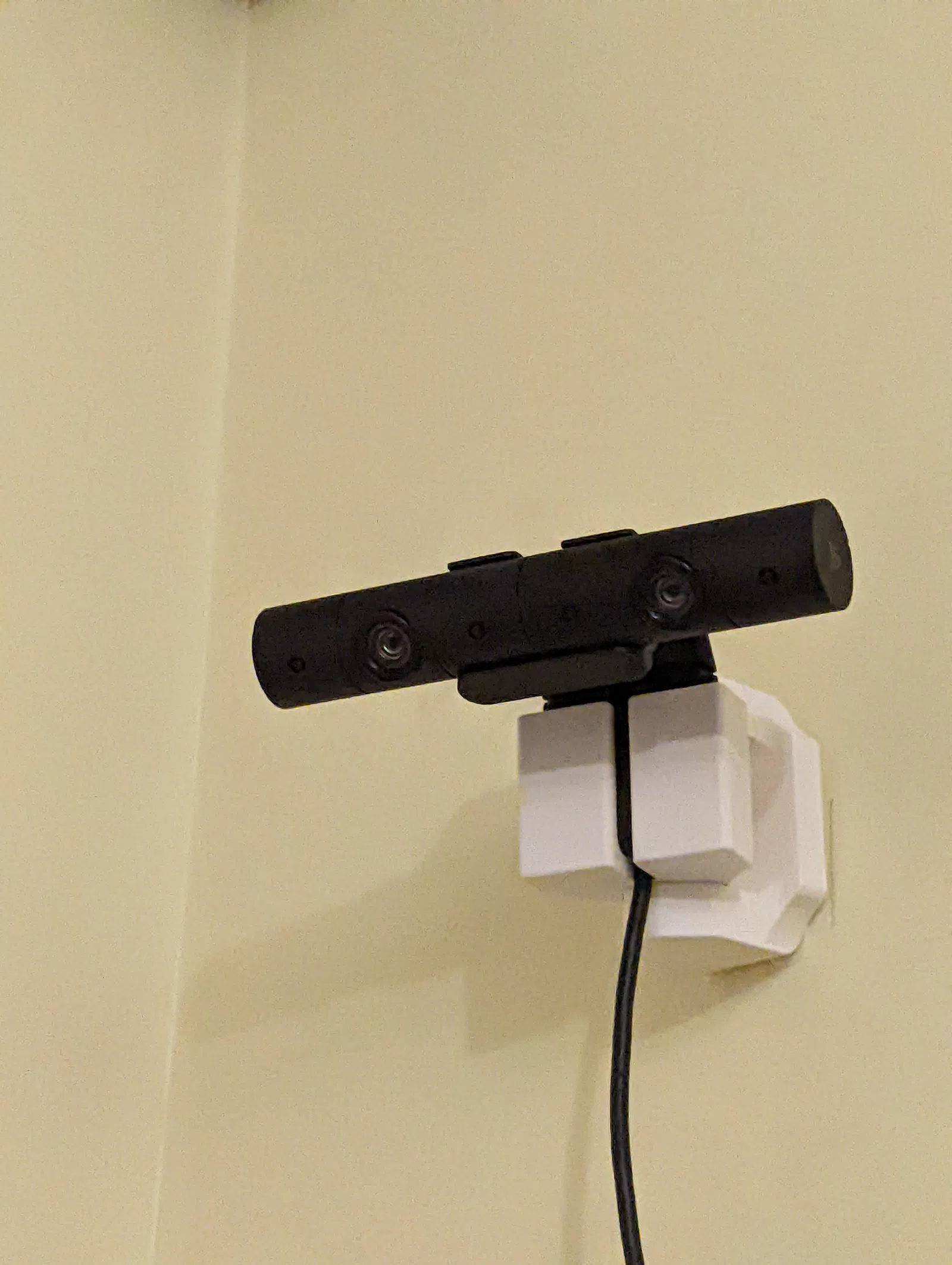

Camera sẽ được lắp vào đế giữ như hình nha. Đế giữ này còn có rãnh luồn dây cáp ở bên trong, giúp dây đi xuống gọn gàng cho đẹp. Bạn phải luồn dây cáp vô trước rồi mới lắp camera vô nha. Tùy theo độ khít của máy in mà camera có thể hơi khó vô.

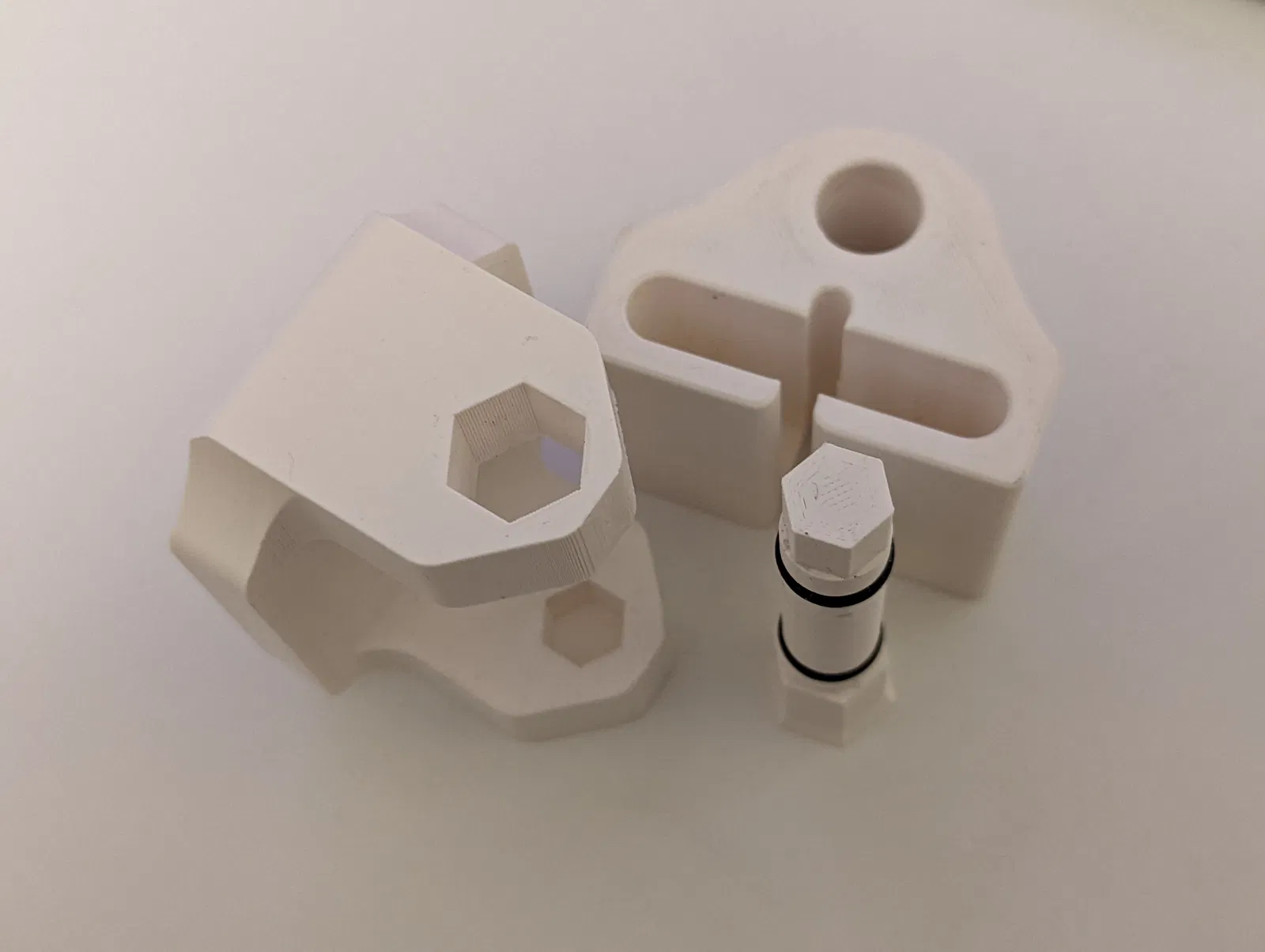

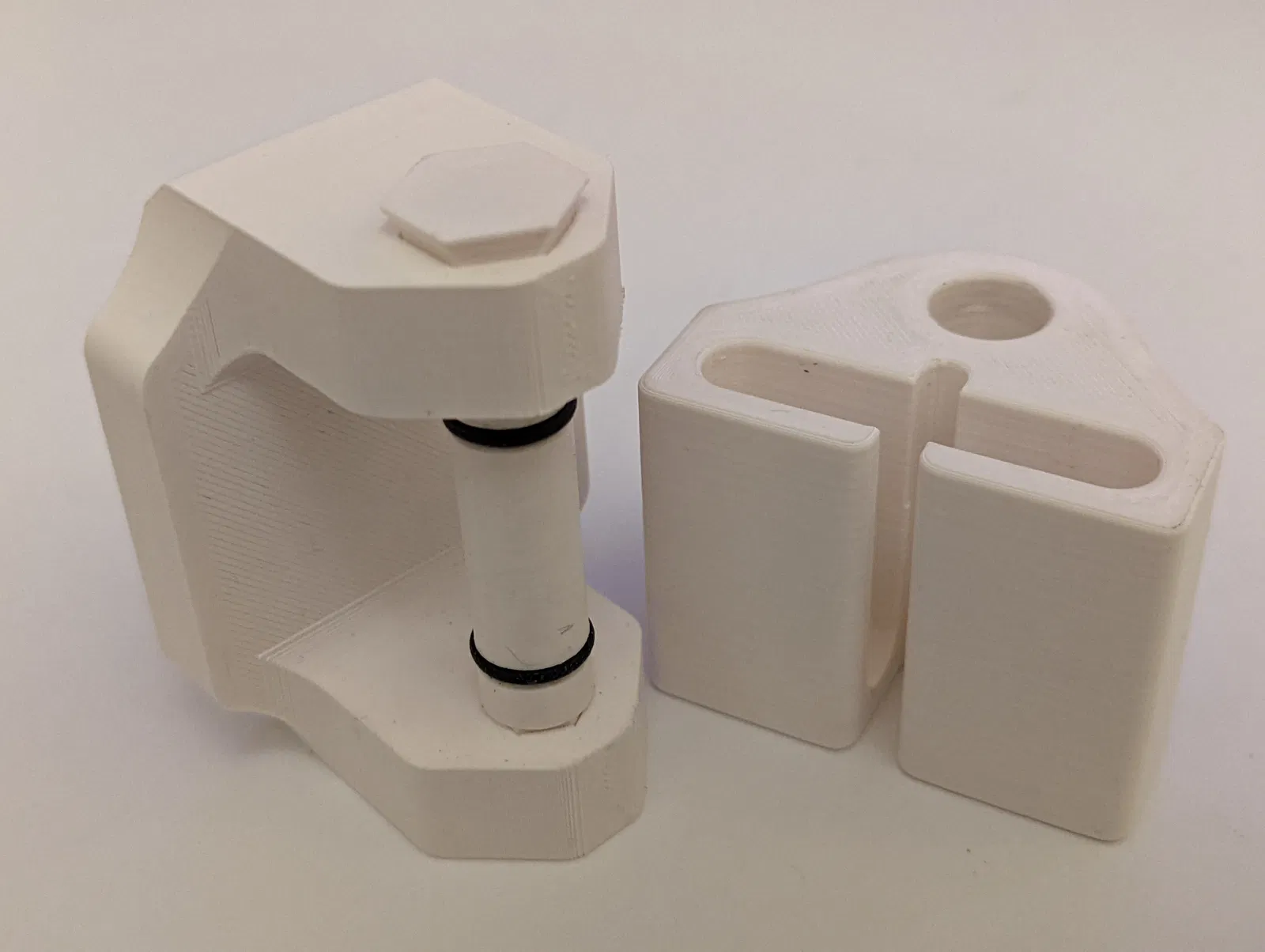

Đế giữ này xoay trên một cái chốt bằng hai cái vòng O-ring. Mấy cái O-ring này cần được bôi trơn nha không thì cái đế xoay sẽ không mượt chút nào và gần như không thể luồn cái chốt vô được vì mấy cái O-ring nó cứ xoay theo làm cản lại. Tui thì xài mỡ tổng hợp gốc PTFE (Tui xài loại Super Lube này nè). Cho nhiều keo lên O-ring với cái chốt nha. Nếu làm đúng thì cái chốt sẽ ra vô dễ dàng, còn không thì cho thêm keo vô.

Để gắn lên tường, tui xài miếng dán Command Strips. Tui dán mấy tuần rồi mà vẫn ngon lành. Nếu bạn muốn thì có thể sửa lại cái đế này để thêm lỗ, cho chắc ăn thì bắt vít vô tường luôn.

Tải xuống

Ngoài mấy file 3MF, tui có đính kèm cả file STEP với file Fusion 360 của dự án luôn nha.
