Bộ điều khiển phân cực sợi quang

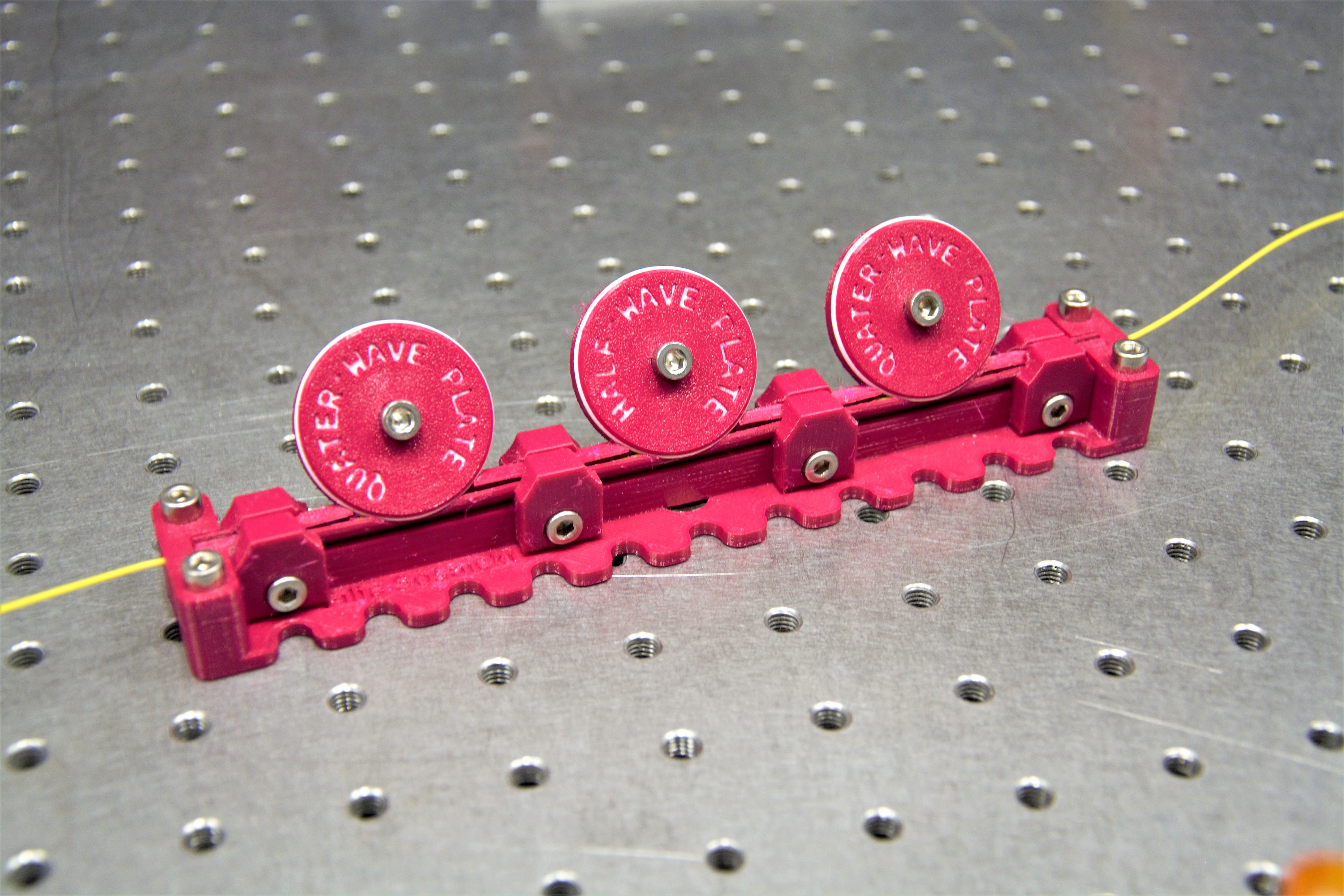

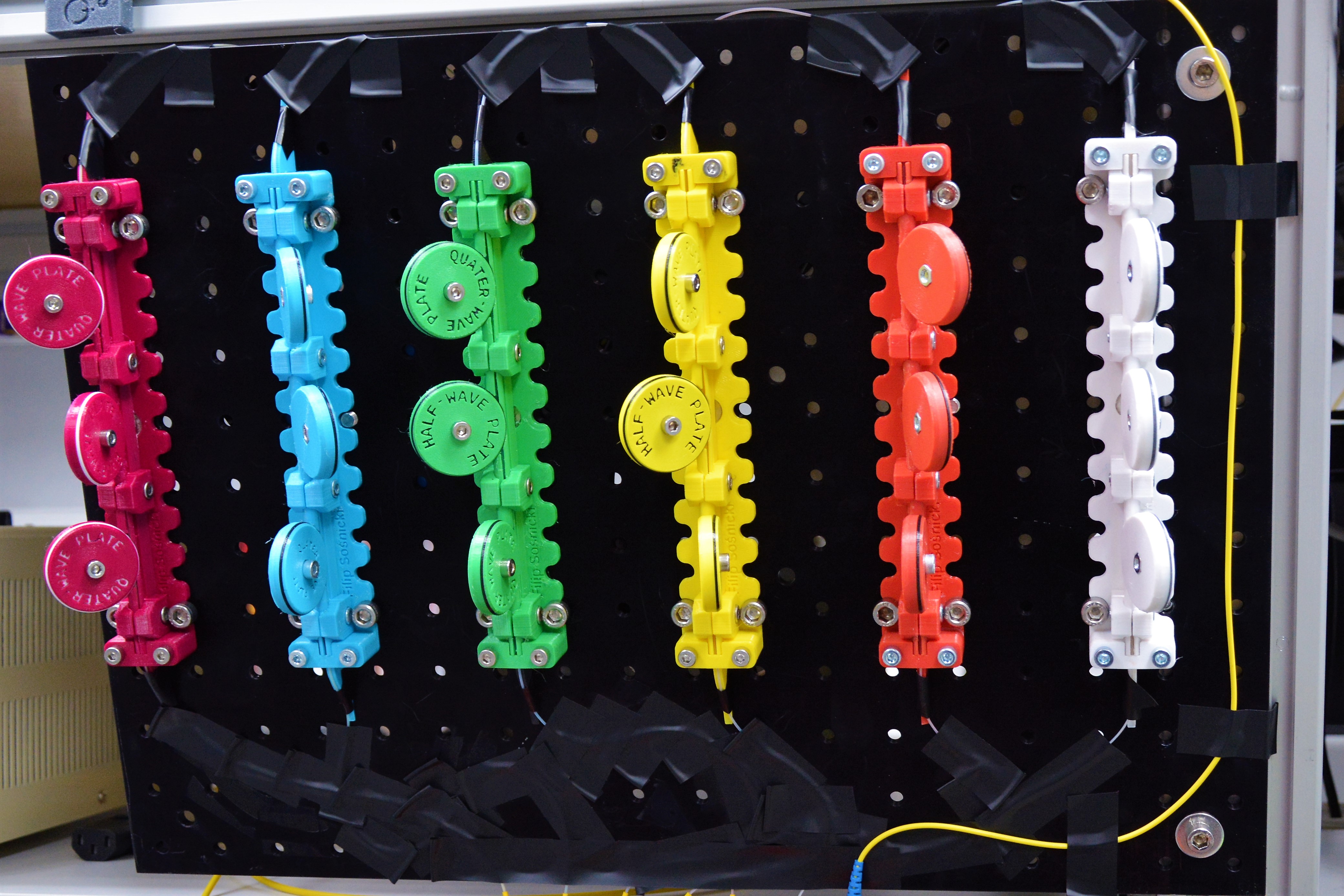

Bộ điều khiển phân cực sợi quang (FPC) được phát triển như một giải pháp mã nguồn mở thay thế cho các bộ điều khiển thương mại. Nhờ đường kính vòng sợi có thể điều chỉnh theo ý người dùng, nó cho phép in FPC cho một bước sóng nhất định, với hoạt động một cánh quạt (single-paddle) gần giống như tấm lưỡng bội hoặc tứ bội không gian tự do. Nam châm Neodymium ở đáy đế giữ chặt FPC trên bàn quang. Đối với các bề mặt không nhiễm từ hoặc thiết lập lâu dài, nhiều lỗ cắt ở mỗi bên của FPC cung cấp các điểm gắn tuyệt vời vào bàn quang hoặc breadboard. Ngoài ra, việc in bằng các màu khác nhau cho phép bạn mã hóa màu cho thiết lập điều khiển phân cực của mình.

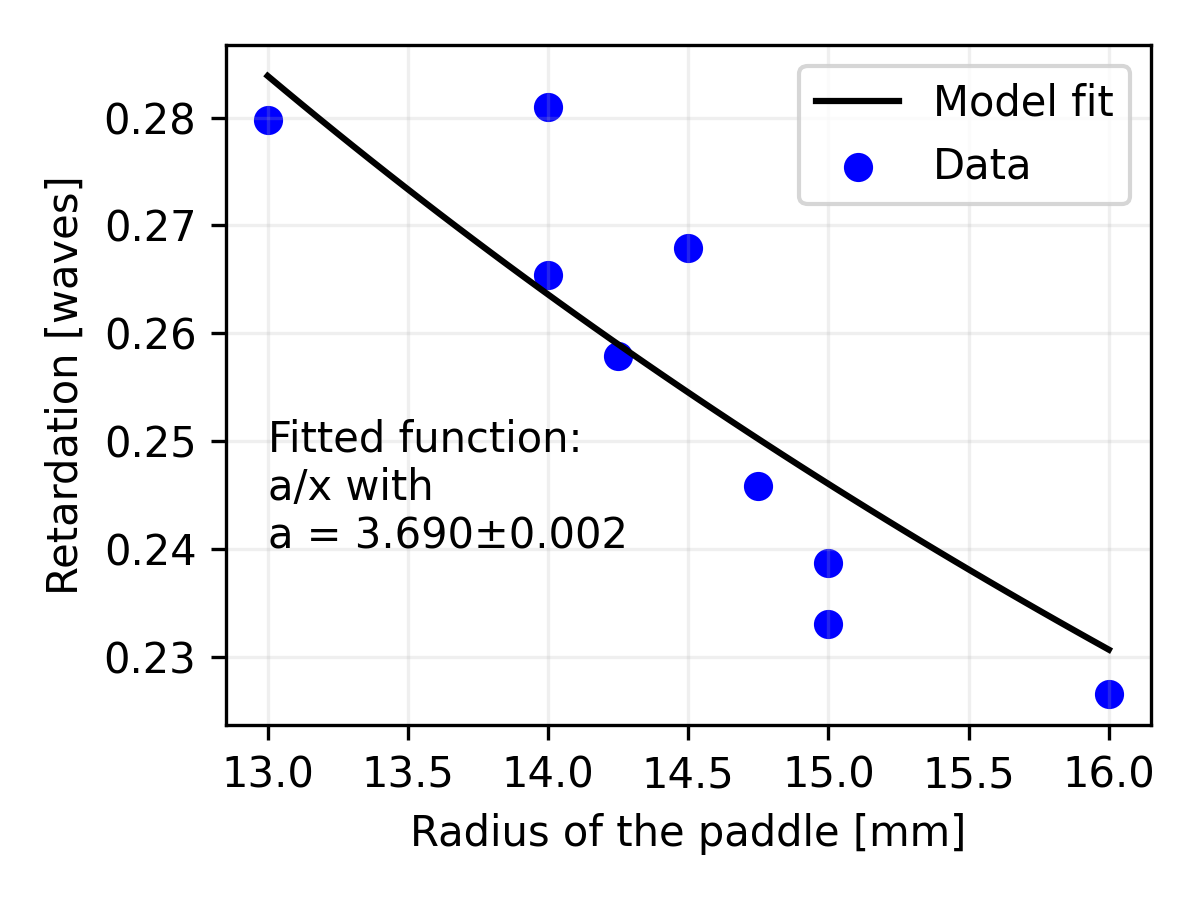

Đường kính vòng lặp đã được hiệu chuẩn thông qua đo lường phân cực trực tiếp @1555nm với SMF-28, xem biểu đồ.

Mô hình OpenSCAD cho phép điều chỉnh nhiều tham số của FPC, chẳng hạn như cấu hình hai cánh quạt (two-paddle) hoặc khoảng cách lắp đặt theo hệ inch.

Lắp ráp hoàn chỉnh một FPC đơn lẻ (với cài đặt mặc định) yêu cầu:

• Các bộ phận in 3D:
  • đế
  • 2 nắp cuối đế
  • 3 cánh quạt
  • 2 nắp cánh quạt QWP
  • 1 nắp cánh quạt HWP
  • mỗi loại 2 giá đỡ A1 và A2,
  • giá đỡ đơn B1, B2, C1 và C2
  • 2 bộ làm mịn (smoothers)
  • 3 nam châm hình trụ - đường kính 10mm và độ dày tối đa 2.5mm
• khác
  • 8 ốc M4 dài 12mm
  • 3 ốc M4 dài 6mm
  • 11 đai ốc M4

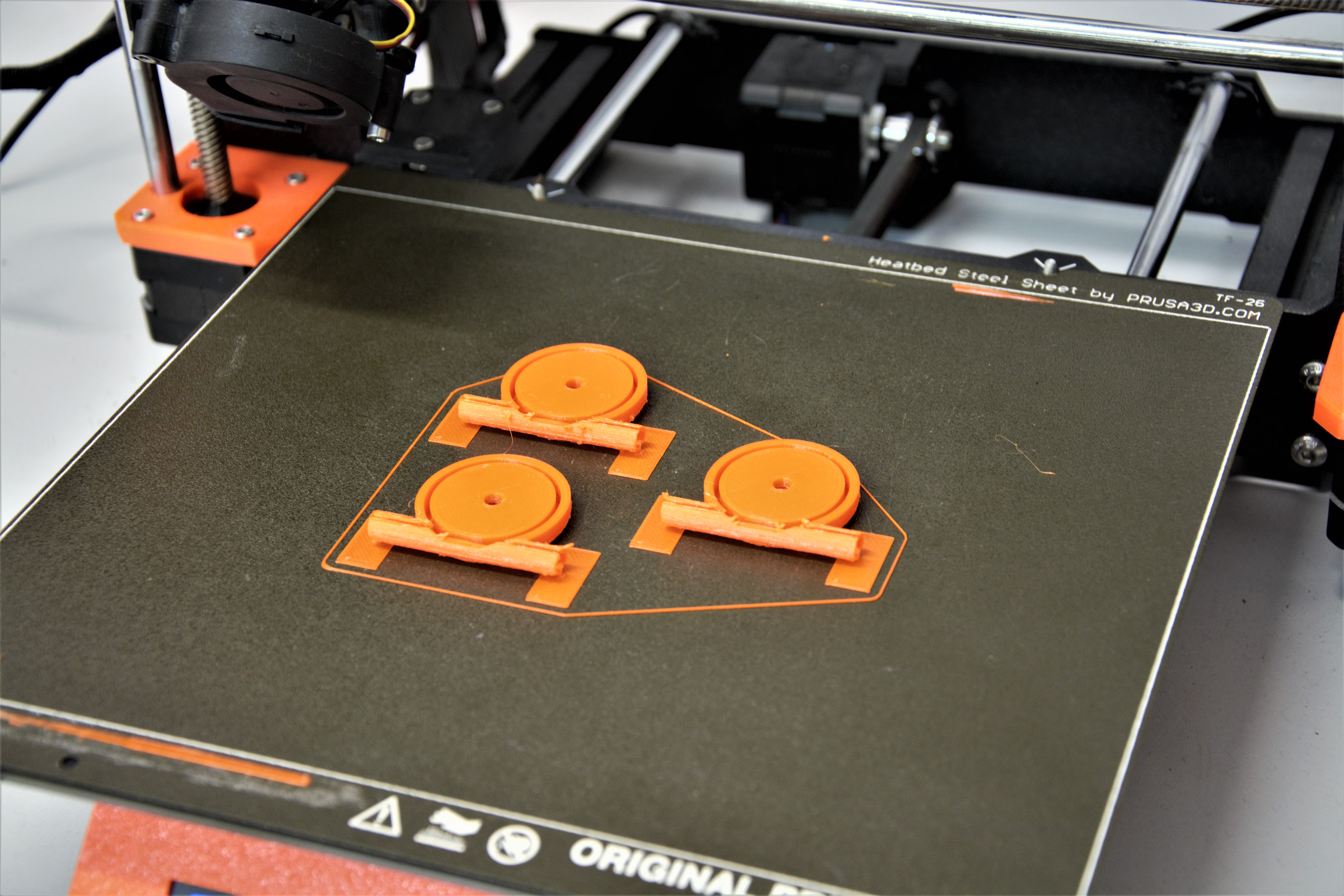

Tôi khuyên bạn nên in FPC bằng PETG vì PLA quá cứng. Tôi chưa thử các loại nhựa nóng hơn như ABS. Cài đặt các lớp mỏng cho cánh quạt để giữ cho hình trụ quay được tròn hơn (nhưng 0.15 là đủ). Sử dụng hai màu cho nắp cánh quạt để làm nổi bật văn bản. Cách tốt nhất để in giá đỡ là đặt chúng nằm nghiêng, xem ảnh.

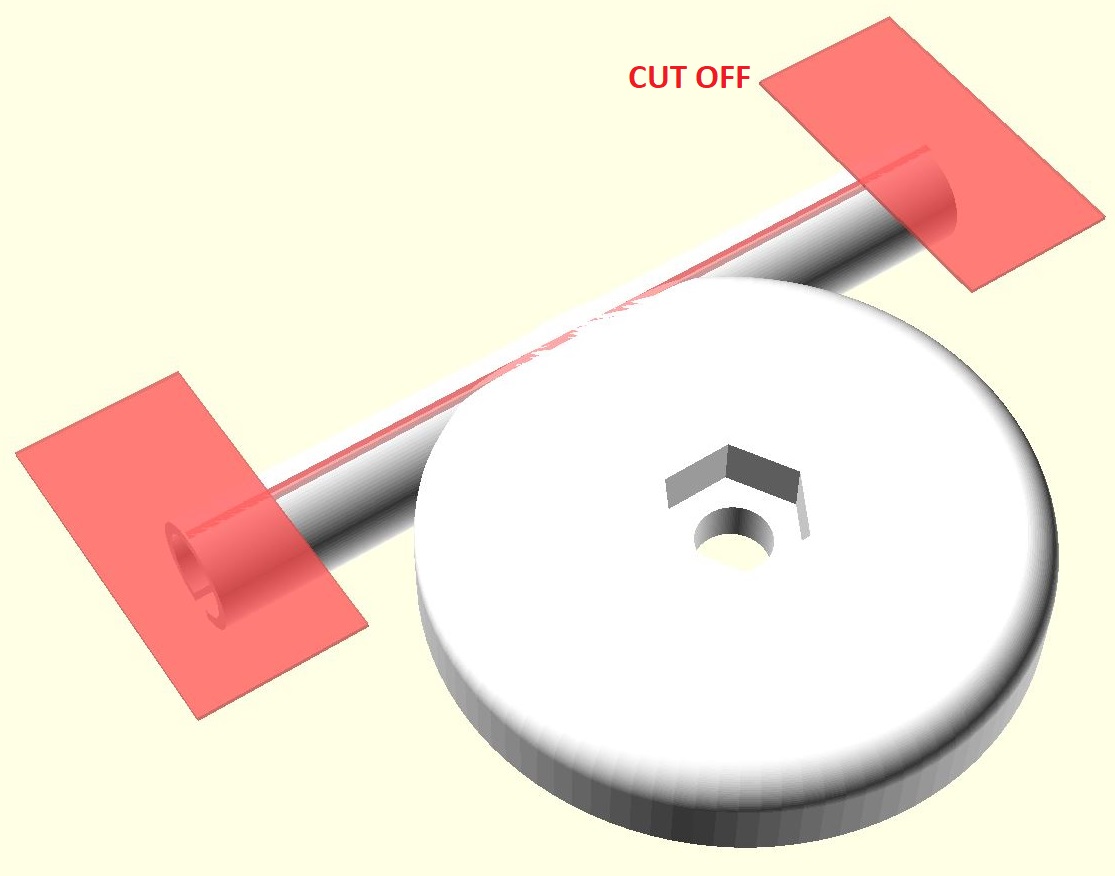

Các bộ phận duy nhất cần xử lý sau khi in là cánh quạt - đối với những bộ phận này, hãy cắt bỏ phần gờ hình chữ nhật và đường hỗ trợ tuyến tính dọc theo toàn bộ hình trụ quay, được hiển thị trong ảnh. Bạn cũng có thể chà nhám hoặc gọt giũa.

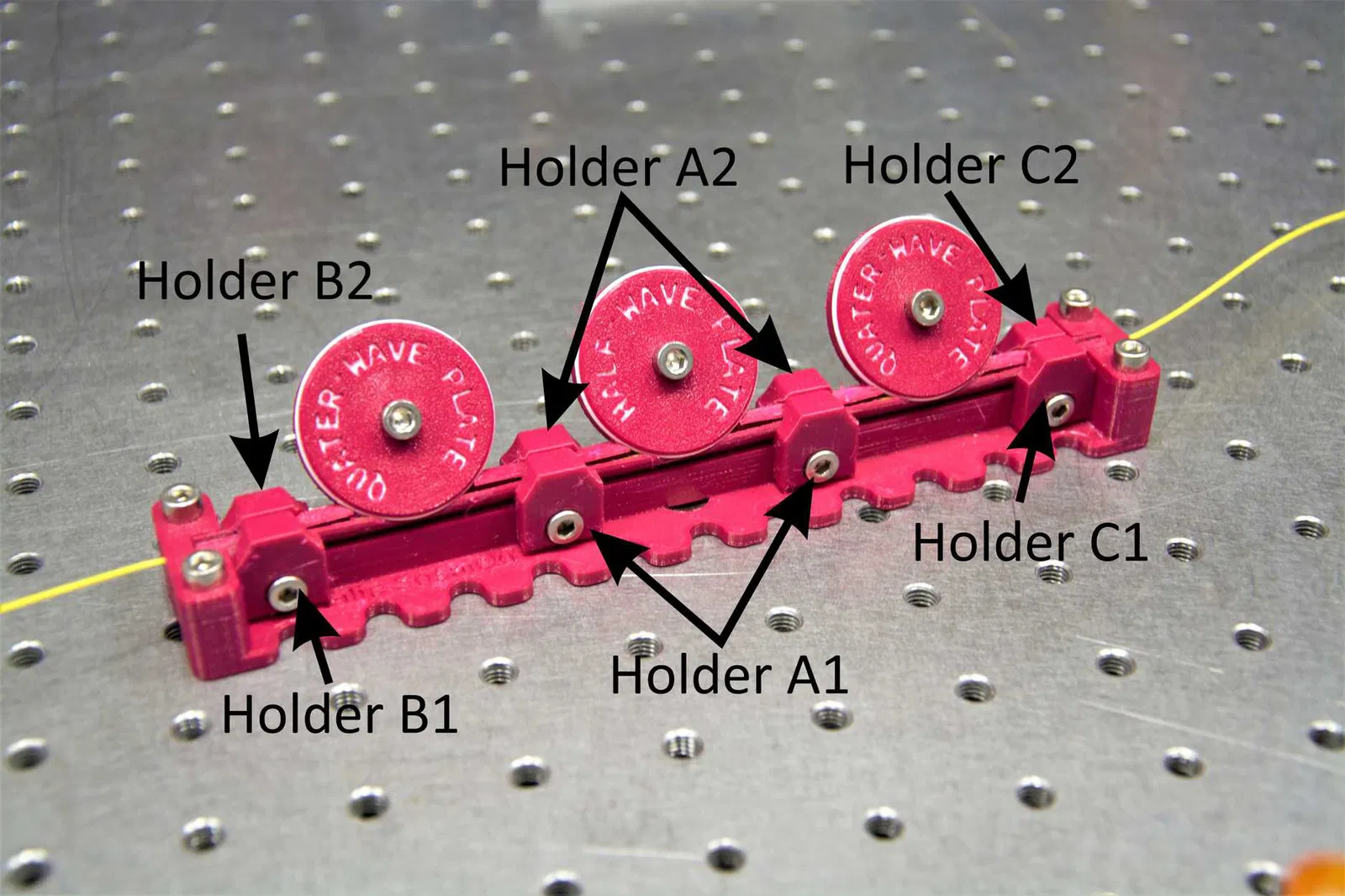

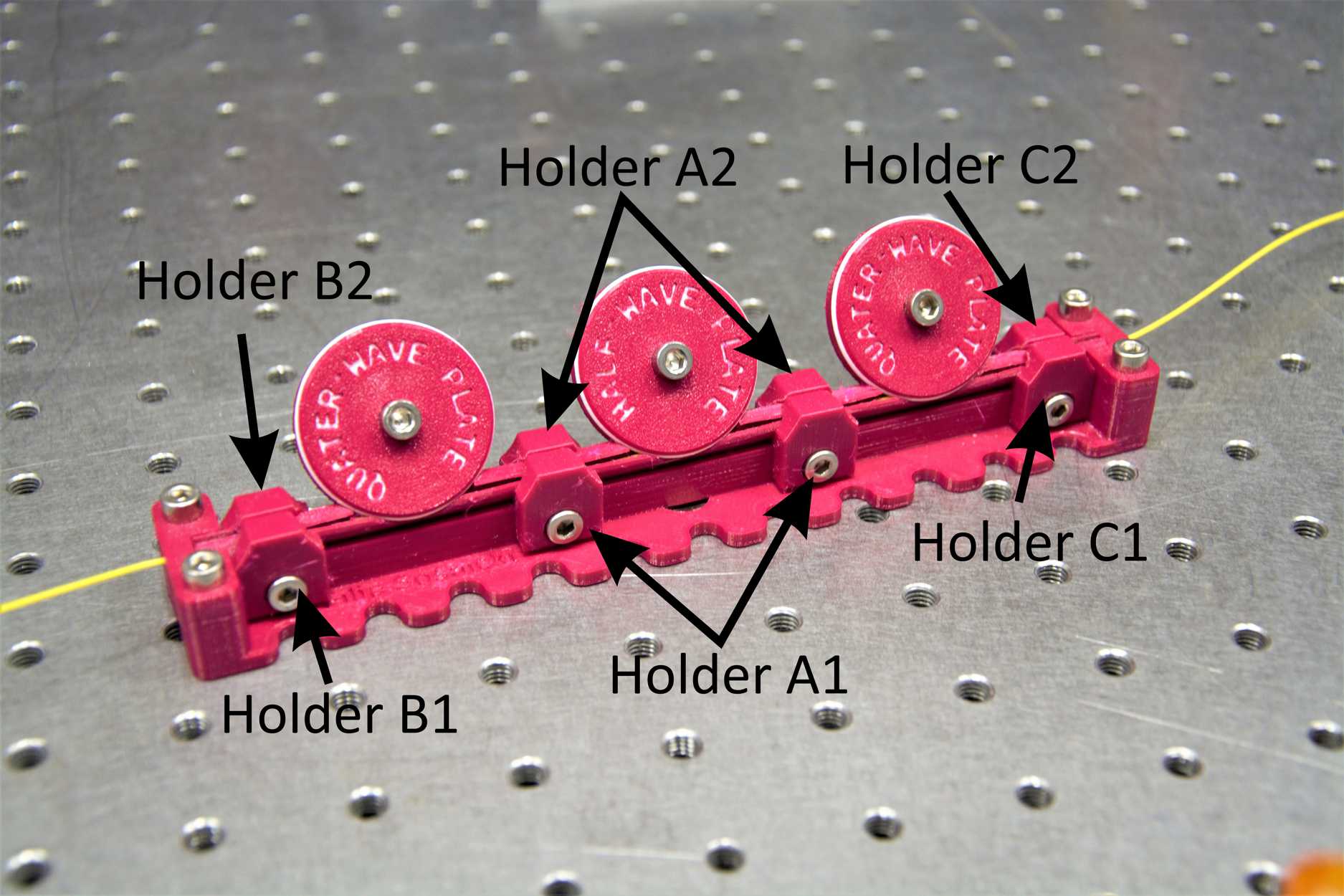

Lắp ráp: Cấu hình vòng lặp nên là 2-4-2 đối với SMF-28 cho dải C (1550nm). Nam châm nên được đặt trong ba lỗ cắt ở đế - bạn có thể sử dụng keo siêu dính để gắn; đối với người dùng nâng cao, tôi khuyên bạn nên tinh chỉnh mô hình để đạt được độ khít tốt. Thứ tự các giá đỡ được hiển thị trong một trong những bức ảnh. Bằng cách siết chặt ốc giữ, bạn có thể thay đổi áp lực tác dụng lên cánh quạt và do đó, thay đổi ma sát quay của chúng. Các bộ làm mịn bổ sung có thể được gắn bằng cơ chế khóa hình tam giác để quấn sợi quang tạo sự chuyển đổi độ cao mượt mà (FPC ←→ bàn quang).

Dưới đây là G-codes cho MK3S PETG với tất cả các khuyến nghị đã đề cập ở trên.
