Quạt bàn kiểu Dyson với nguyên lý Bernoulli

Yo la commu' 😊

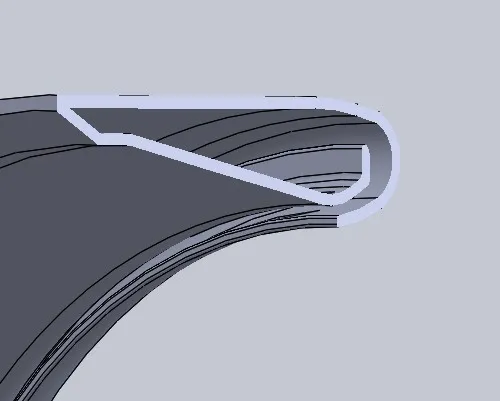

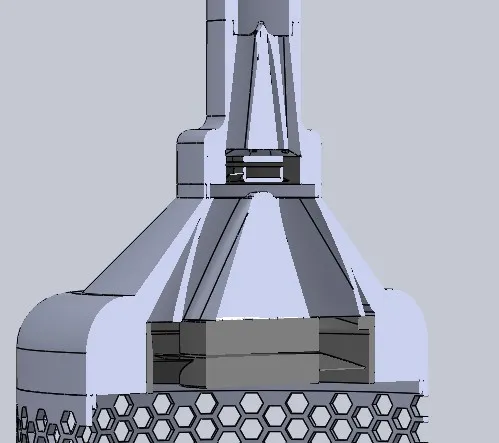

Voici un ventilateur de bureau qui reprend le principe de bernoulli pour la conception de l'anneau de refroidissement sans pâle, ainsi que le système double cyclonique de dyson pour l'apport du flux. (enfin ma vision)

Prévoir pour la réalisation :

• 1 quạt 40x40x10 12 hoặc 24 volts như bạn muốn
• 1 quạt 120x120x25 12 hoặc 24 volts như bạn muốn

Pour les impressions :

• Hauteur de couche de 0,2mm
• Plusieurs murs pour assurer un flux hermétique
• Supports requis pour 4 pièces sur 5 với giao diện hỗ trợ hoạt động
• Préférez le petg
• STL's lourds car maillage très fin

Pour le montage :

(tout se fait par emboîtement tolerancé a 0,2mm et collage si vous le souhaitez)

• Insérez le quạt 40x40 dans “raccord 40x40”
• Insérez le quạt 120x120 dans “raccord 120x120”
• Emboîtez les deux raccords
• Emboîtez le tout sur “Socle”
• Pour finir Emboîtez l'anneau.

Je prévois l'import d'un anneau plus gros pour les imprimantes aillant de plus grosses capacités

Photos et vidéos à venir. En phase de poste traitement (ponçage, peinture et vernis pour donner plus d'earodinamysme aux surfaces)

Pour ce qui est de l'alimentation de vos quạt, faites comme bon vous semble.

Les pièces sont facilement modifiables au besoin de chacun 😊👌

Perso j'utilise une alimentation atx de récup pour alimenter 2 quạt 12 volts. Libre cours à vos connaissances/besoins !!

Surtout, amusez vous 😎

Puis pensez aux petits likes et retours positifs ou non 🤓
