Con Lăn Cuộn Dây Cho Creality K1 / K1C / K1 Max

Tui mới tậu con K1 để thay con E3P hồi đó. Tui muốn thay cái chỗ để cuộn dây bằng loại có bánh xe quay, mà hem có ưng mấy cái mẫu có sẵn. Nên tui tự thiết kế cái con lăn mới này, lấy ý tưởng từ cái mẫu tui làm cho E3P, mà ưu tiên hàng đầu là chức năng với độ bền.

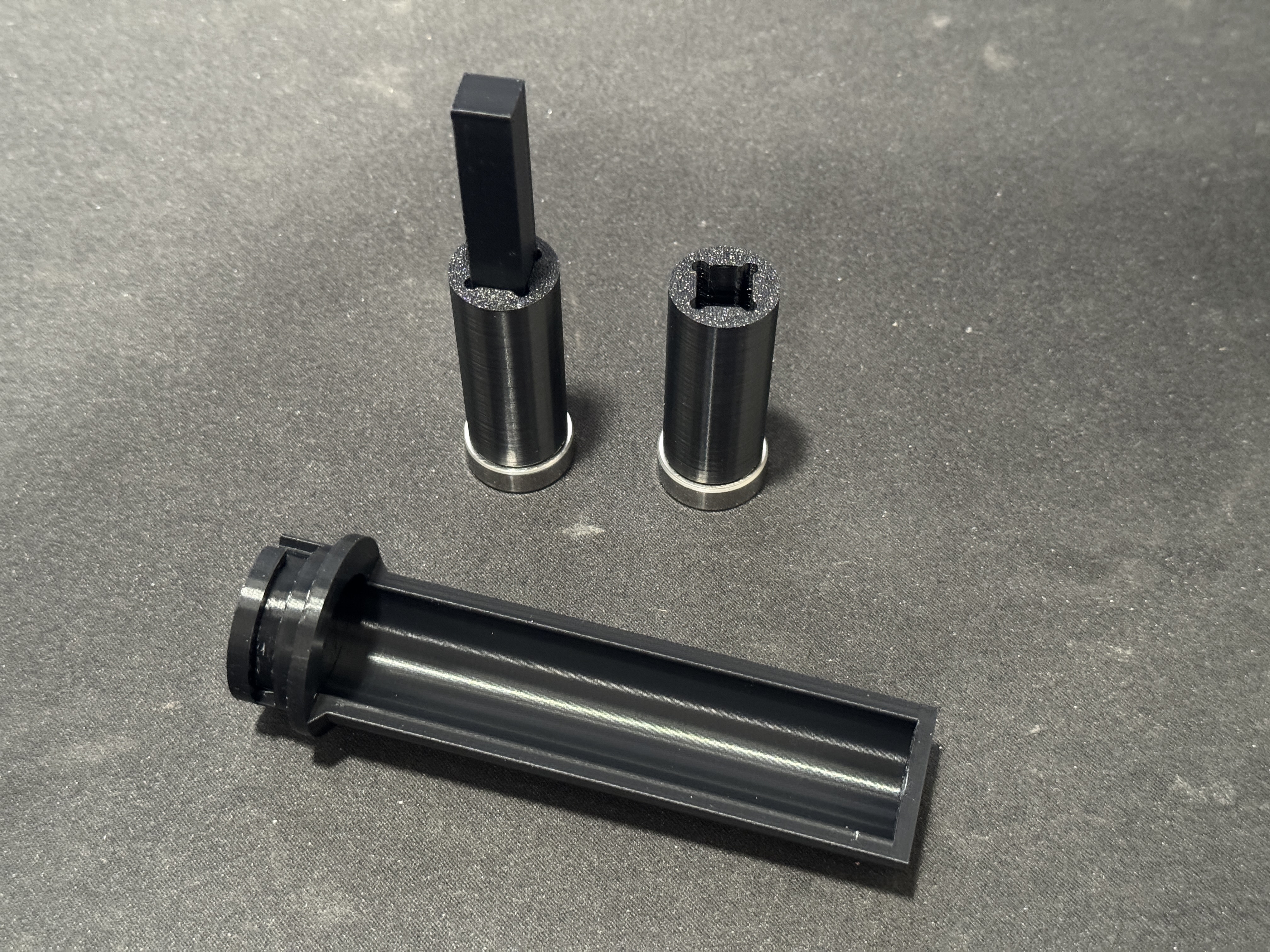

Cái con lăn có cái núm ở đầu để gắn vòng bi 608ZZ, với có lỗ vuông bên trong, có lỗ thông gió ở mấy góc để hơi thoát ra lúc lắp ráp/tháo gỡ cho dễ.

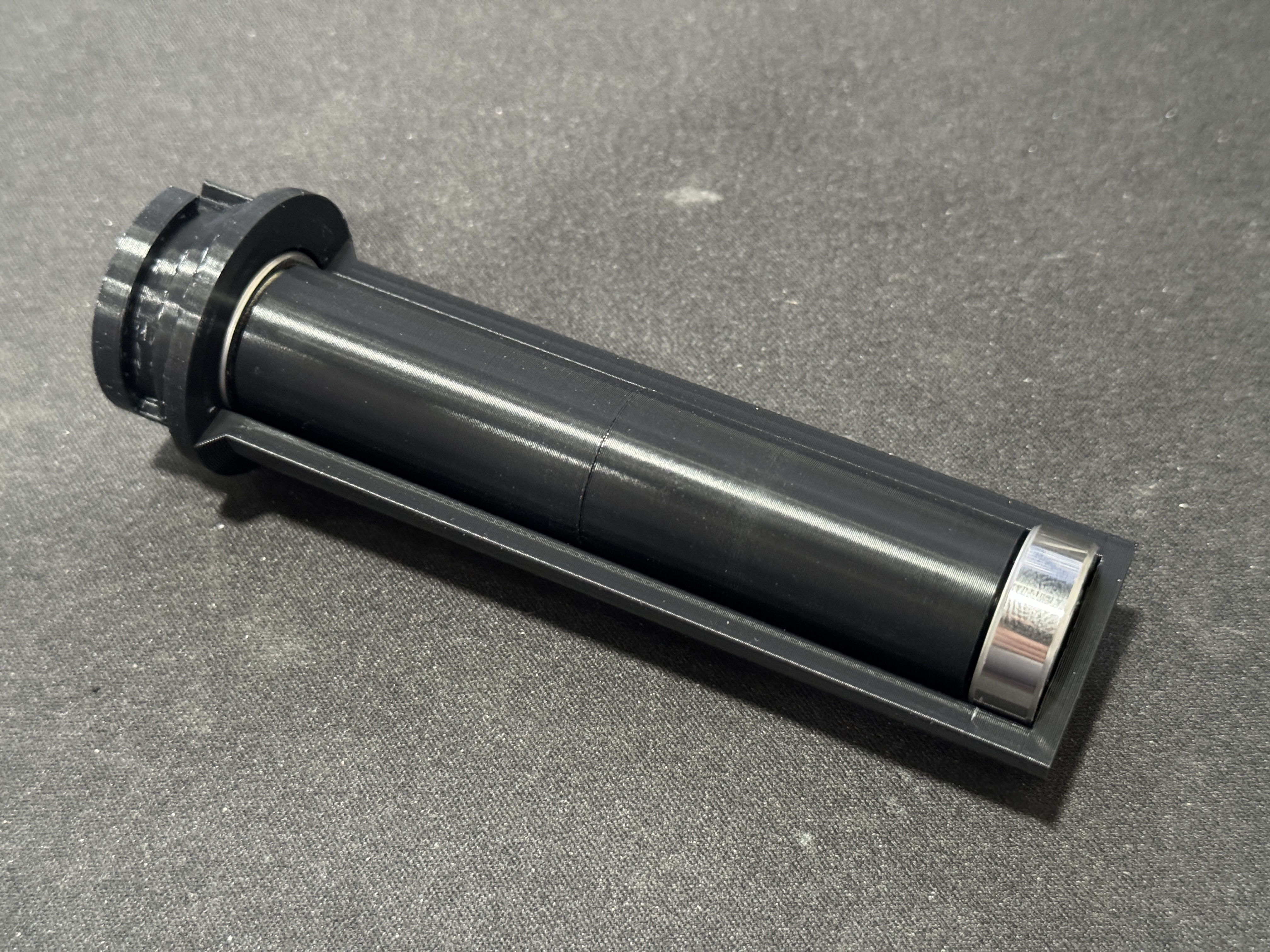

Lắp ráp thì cũng đơn giản thôi, lúc bỏ con lăn vô cái đế, thì nên gắn vòng bi trước, rồi mới nhét cái núm của con lăn vô lỗ. Cái mặt hở thì nó hơi khít, nhưng mà bóp nhẹ một cái là nó vô thôi.

CÀI ĐẶT IN 3D

Tui dùng Creality Print để cắt lớp mẫu in, nên mấy bạn nhớ là đây là cài đặt tui đã dùng và có thể sẽ khác với máy của bạn.

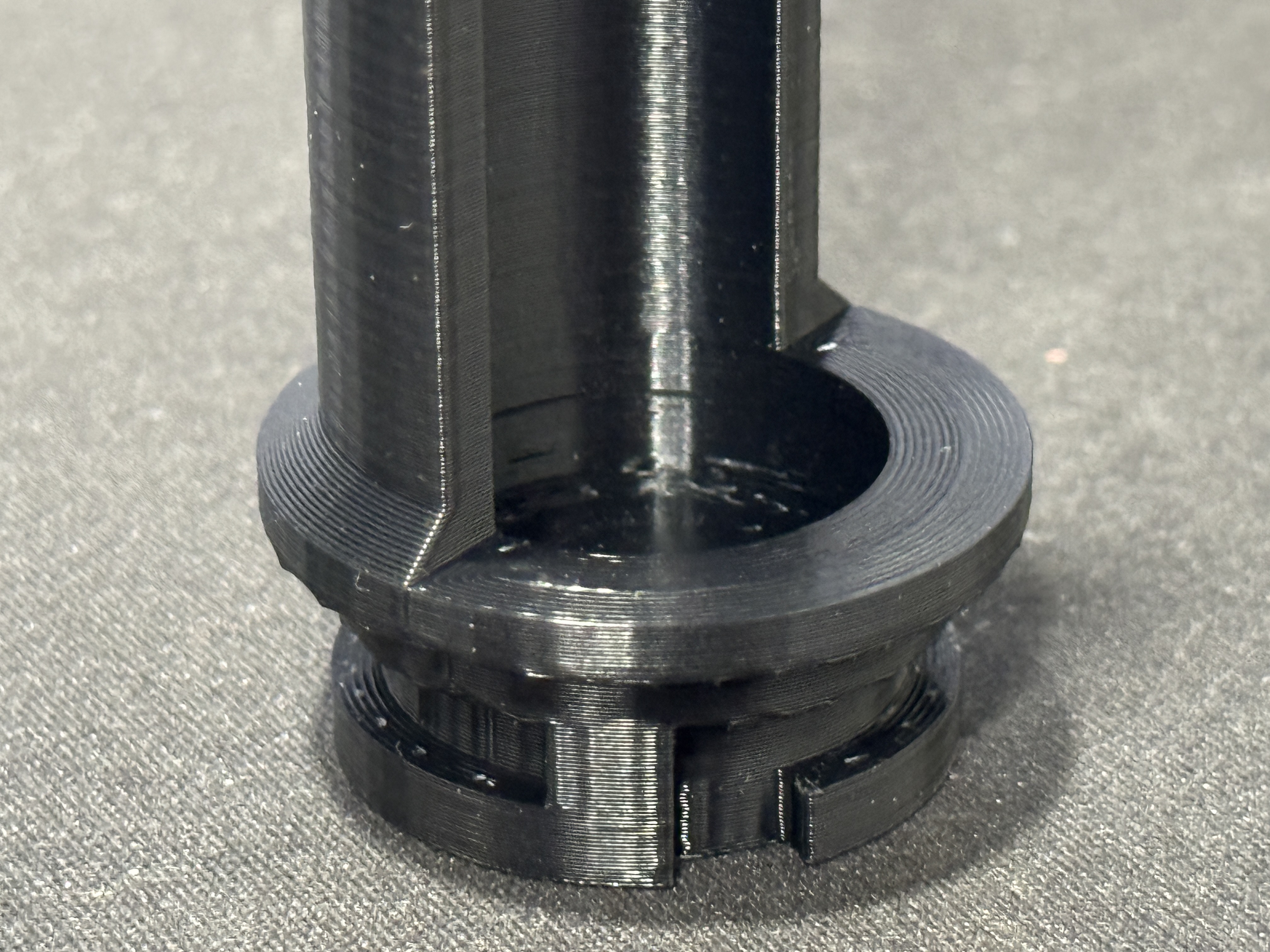

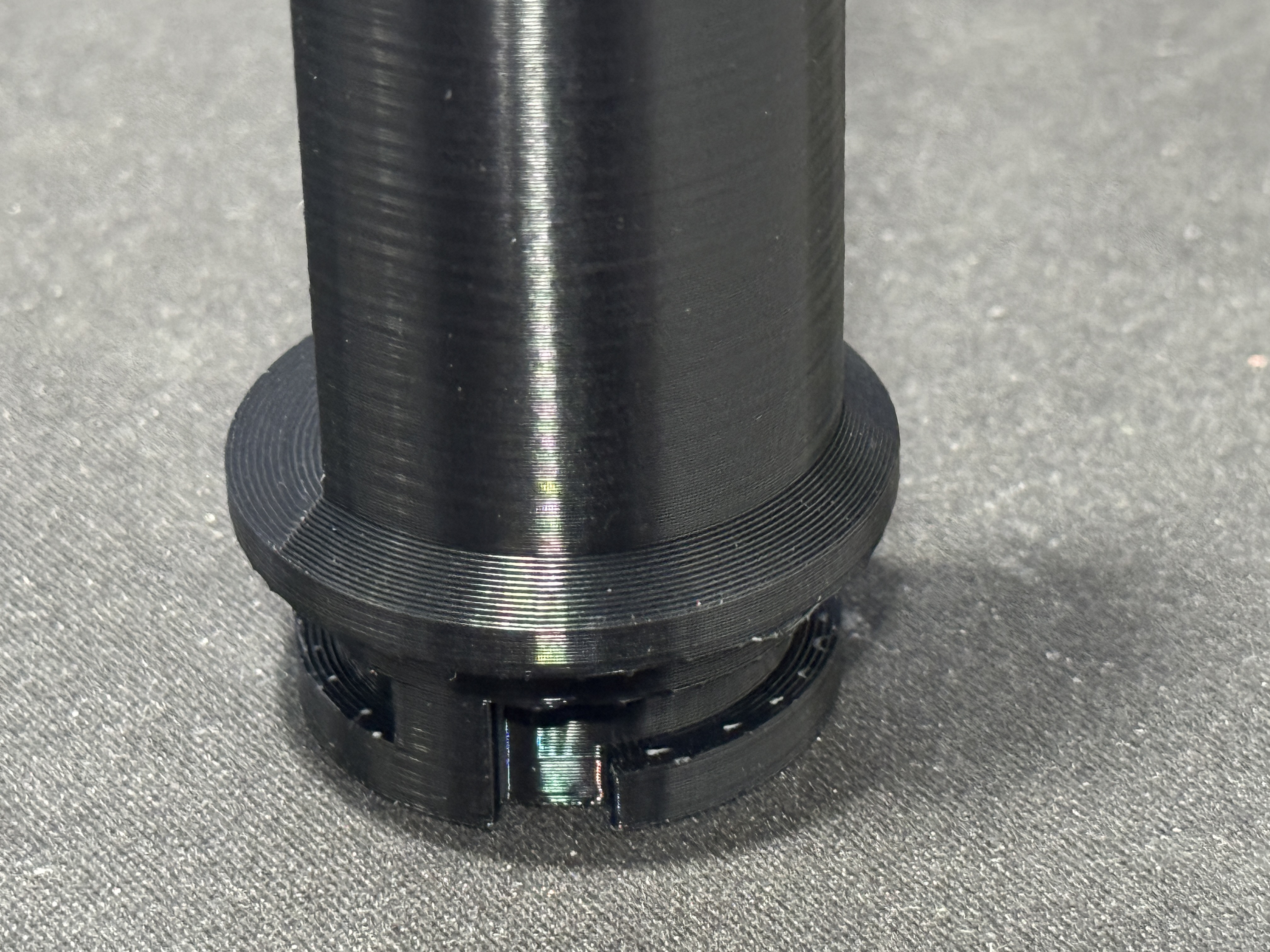

Cái đế để cuộn dây được đặt đứng, cái khớp nối nằm trên bàn in, vậy sẽ cần ít support nhất, chỉ có một support bự ở trên thôi. Bạn cần in 2 cái file "Roller" để hoàn thành con lăn. Dùng tree support là tùy chọn cho con lăn, tui dùng để đảm bảo phần trên in ra đẹp. Nếu bạn tin tưởng vào cài đặt bridge của mình thì có thể bỏ qua support cho con lăn. Cái "Square Key Peg" thì in nằm phẳng.

Creality Print w/ Advanced Settings.

Default K1 Profile Chất lượng: Normal 0.2 mm Filament: Inland - Black - Tough PLA

Modified Settings Shell Tường: 5 Kiểu Top/Bottom: Concentric Kiểu Bottom Lớp Đầu: Concentric Kiểu Top Surface Skin: Concentric

Infill Độ dày Infill: 50% Kiểu Infill: Gyroid

Support Generate Supports: ✔ Cấu trúc Support: Tree Slim Kiểu Support: Grid

Material Nhiệt độ Bàn in: 60ºC (Tui xài Bàn in PEI Nhám) Nhiệt độ Ban đầu Bàn in: 60ºC

Build Plate Adhesion Kiểu Build Plate Adhesion: None
