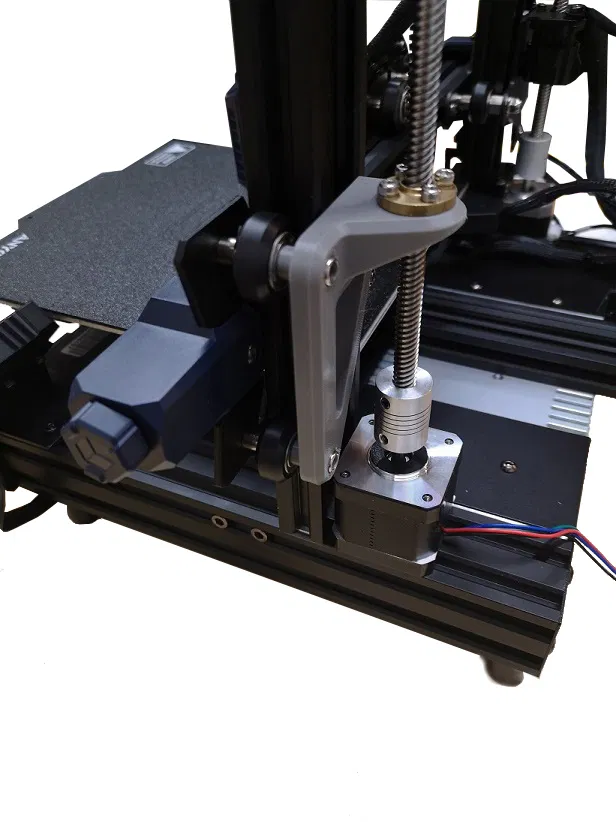

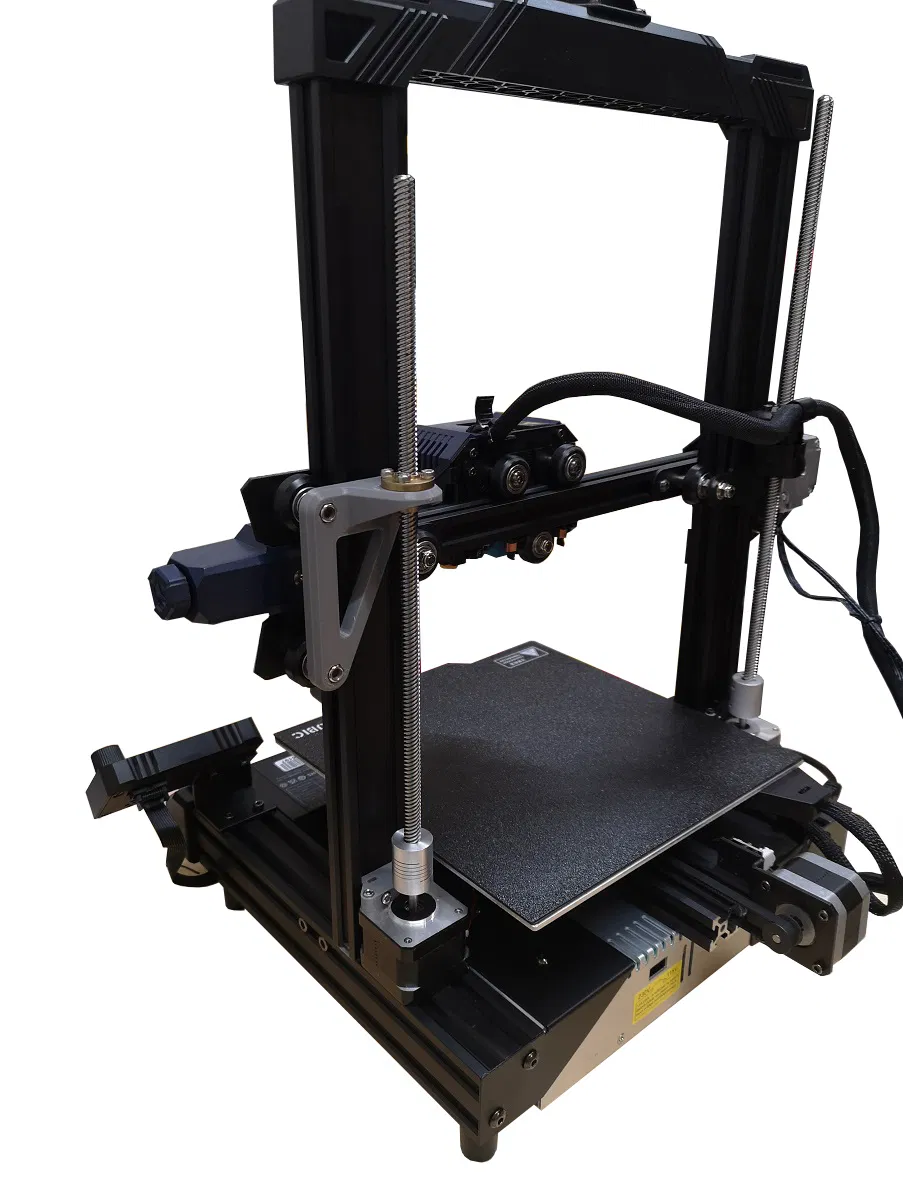

Mô hình mod trục Z đôi cho Anycubic Kobra Neo/Go

Phần cứng cần thiết:

1 - Động cơ bước NEMA 17 (cố gắng kiếm cái nào có chiều cao tương đương động cơ zin 34 mm. nếu xài cái cao quá thì có thể bị cạ vô cái pát giữ đầu X bên idler khi chỉnh Z).

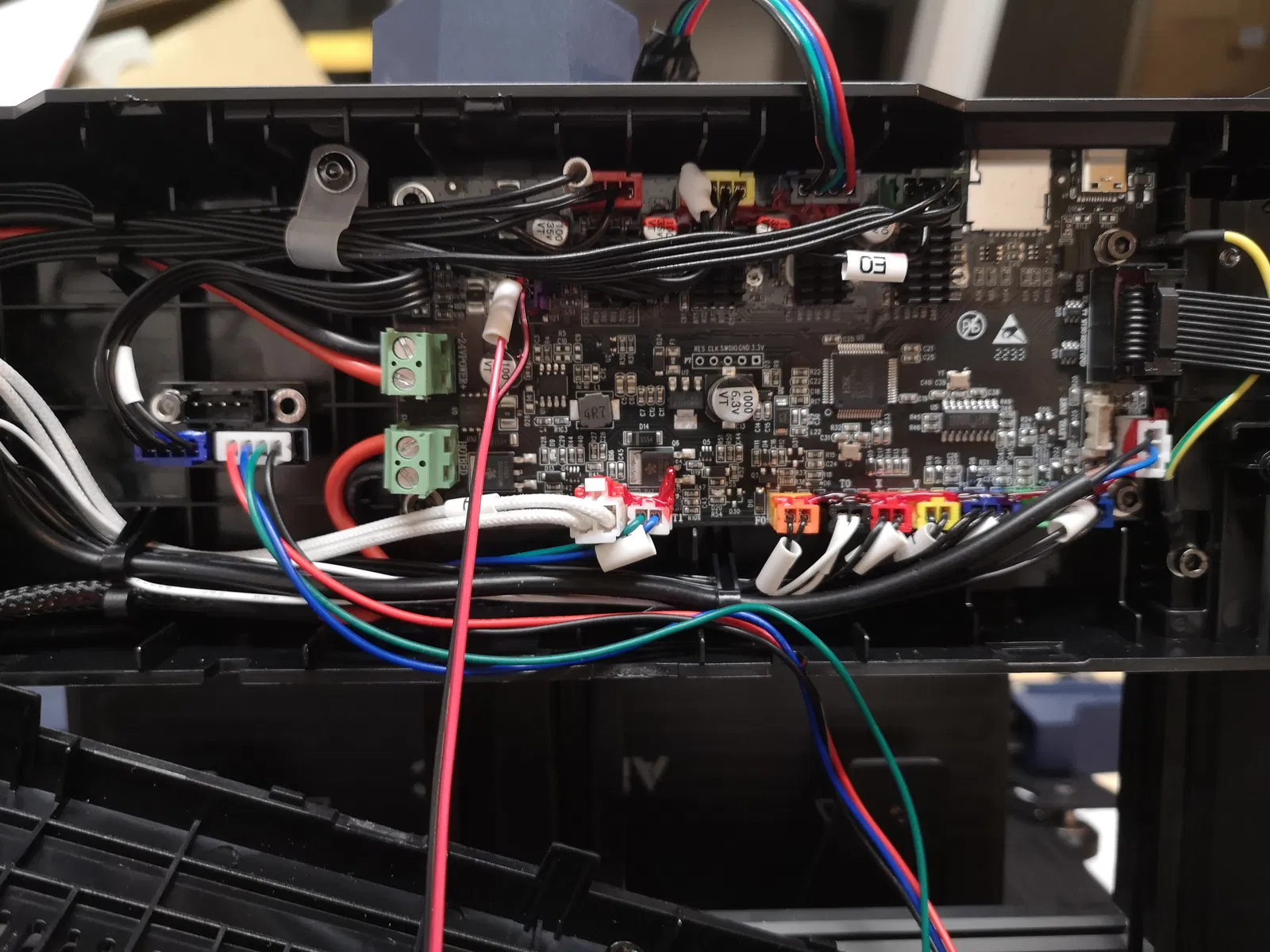

1 - Bo mạch chia tín hiệu động cơ và dây cáp

1 - Trục ren ACME ren 8 mm, bước ren 2 mm, chạy 8 mm cho mỗi vòng quay (tui nghĩ cái cần cho chiều cao Z đầy đủ là dài 350 mm. cái của tui nhìn hơi ngắn vì tui xài lại của máy cũ).

1 - Đai ốc ren 8 mm, bước ren 2 mm, chạy 8 mm cho mỗi vòng quay

1 - Khớp nối trục động cơ 5 mm x 8 mm

2 - Ốc M5*40 (chài 35 mm cũng được, tại tui có sẵn à. mà nó không đủ dài để ăn vô cái long đền nyloc của đai ốc).

6 - Ốc M3*10 (4 con này để bắt vô đai ốc ren, 2 con bắt vô pát động cơ và vào động cơ)

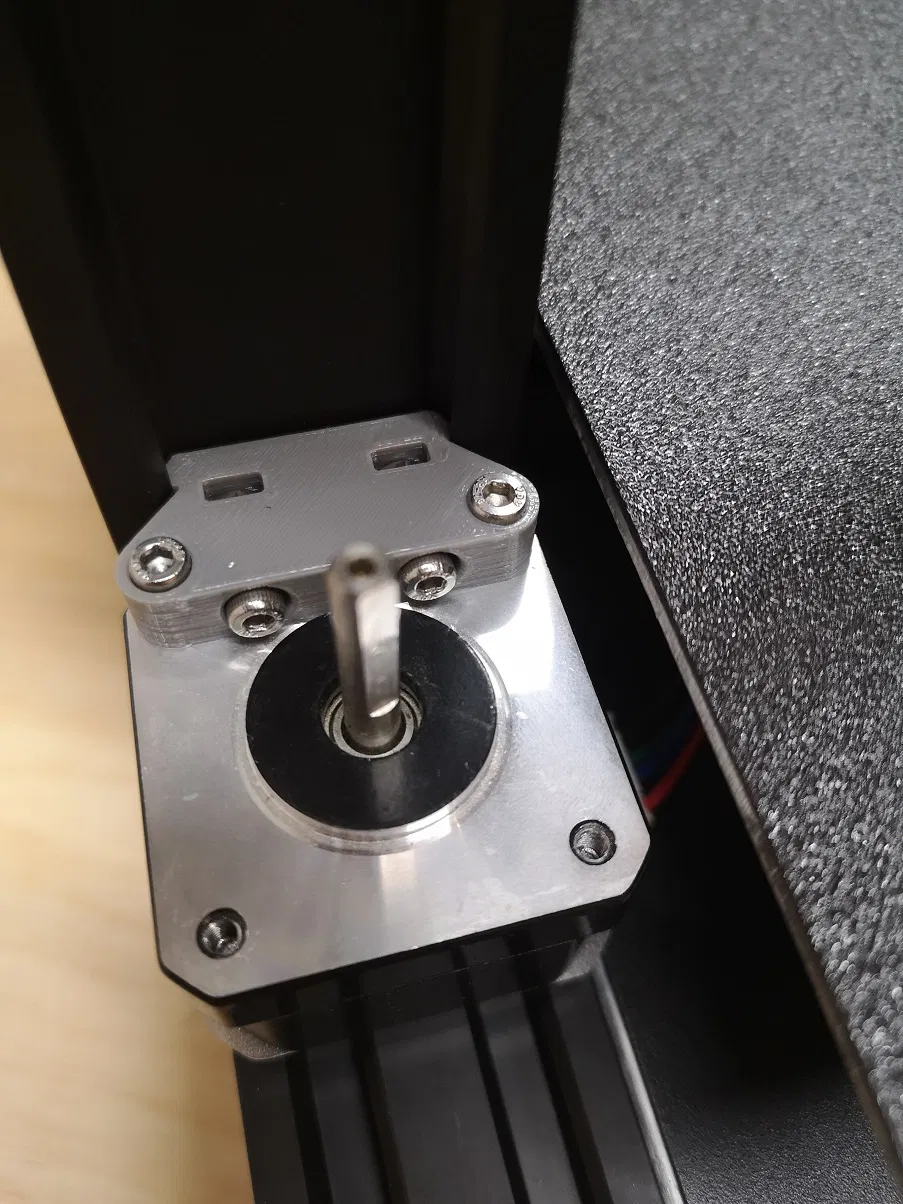

2 - Ốc M3*14 (2 con này bắt vô pát động cơ)

6 - Đai ốc M3 (4 con này xài với ốc M540 để bắt đai ốc ren. 2 con còn lại xài với ốc M314 để siết pát động cơ vào thanh dẫn hướng trục Z).

Ghi chú:
