Bộ chuyển đổi Pin Kobalt cho Máy hút bụi Dyson

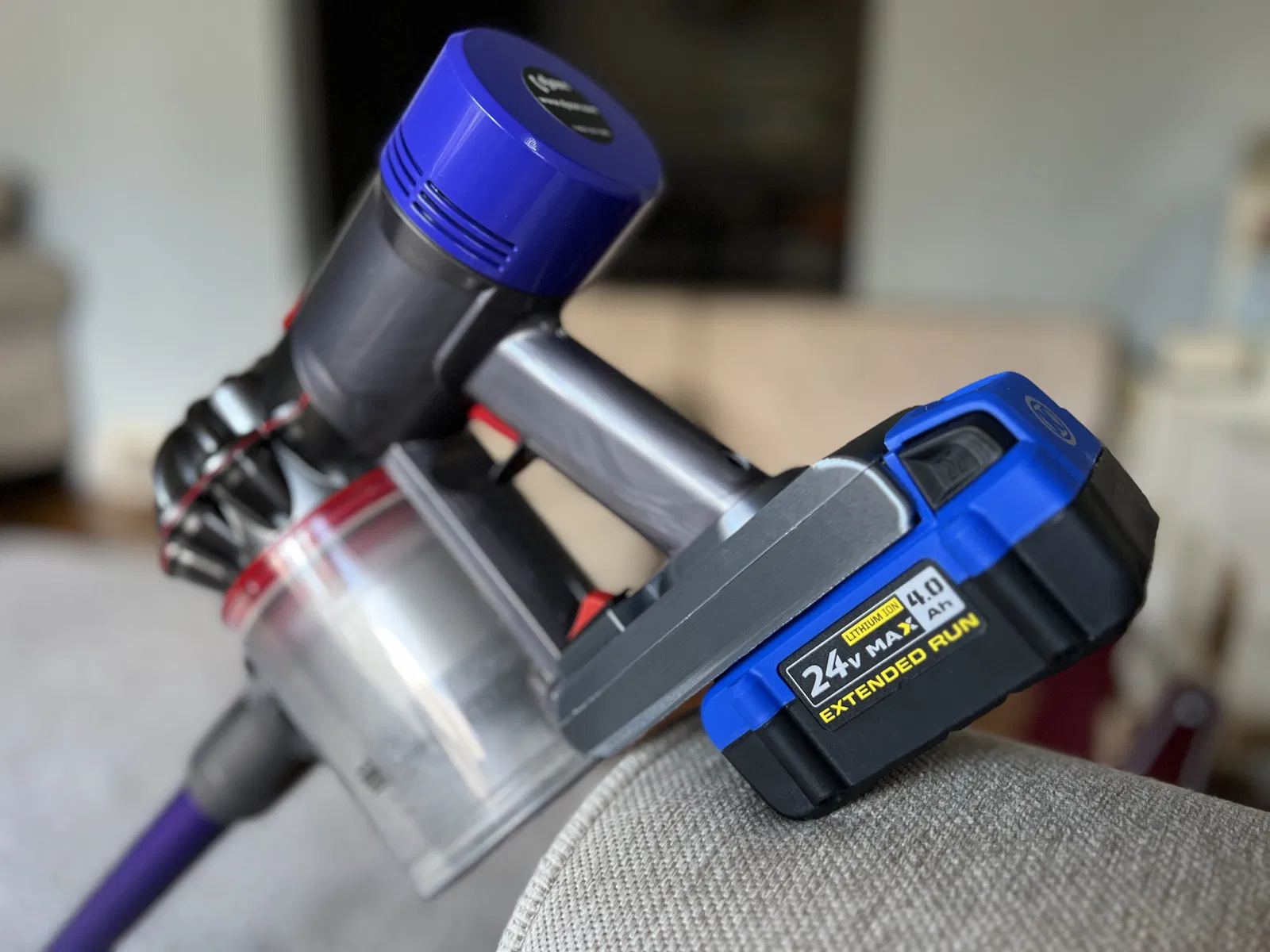

Bộ chuyển đổi cho phép bạn sử dụng pin Kobalt (Lowes) 24V với Máy hút bụi Dyson V8 của bạn. Có thể hoạt động với các phiên bản máy hút bụi Dyson khác. Cho phép bạn sử dụng pin có thời lượng lâu hơn và nhanh chóng chuyển sang pin vừa sạc xong khi pin kia hết.

Cả pin Kobalt và pin gốc của Dyson đều có điện áp danh định là 21.6V, vì vậy máy hút bụi sẽ có lực hút tương đương với pin Kobalt như với pin gốc. Hầu hết các loại pin công cụ khác có điện áp danh định 18V và lực hút sẽ giảm đáng kể khi sử dụng các loại pin có điện áp thấp hơn này. Máy hút bụi tiêu thụ nhiều dòng điện (~20A) nên tôi khuyên dùng pin Kobalt 4Ah, những pin này cũng sẽ cho bạn thời gian chạy lâu hơn (40%) so với pin gốc 2.8Ah và có thể xử lý dòng điện tốt hơn pin Kobalt 2Ah.

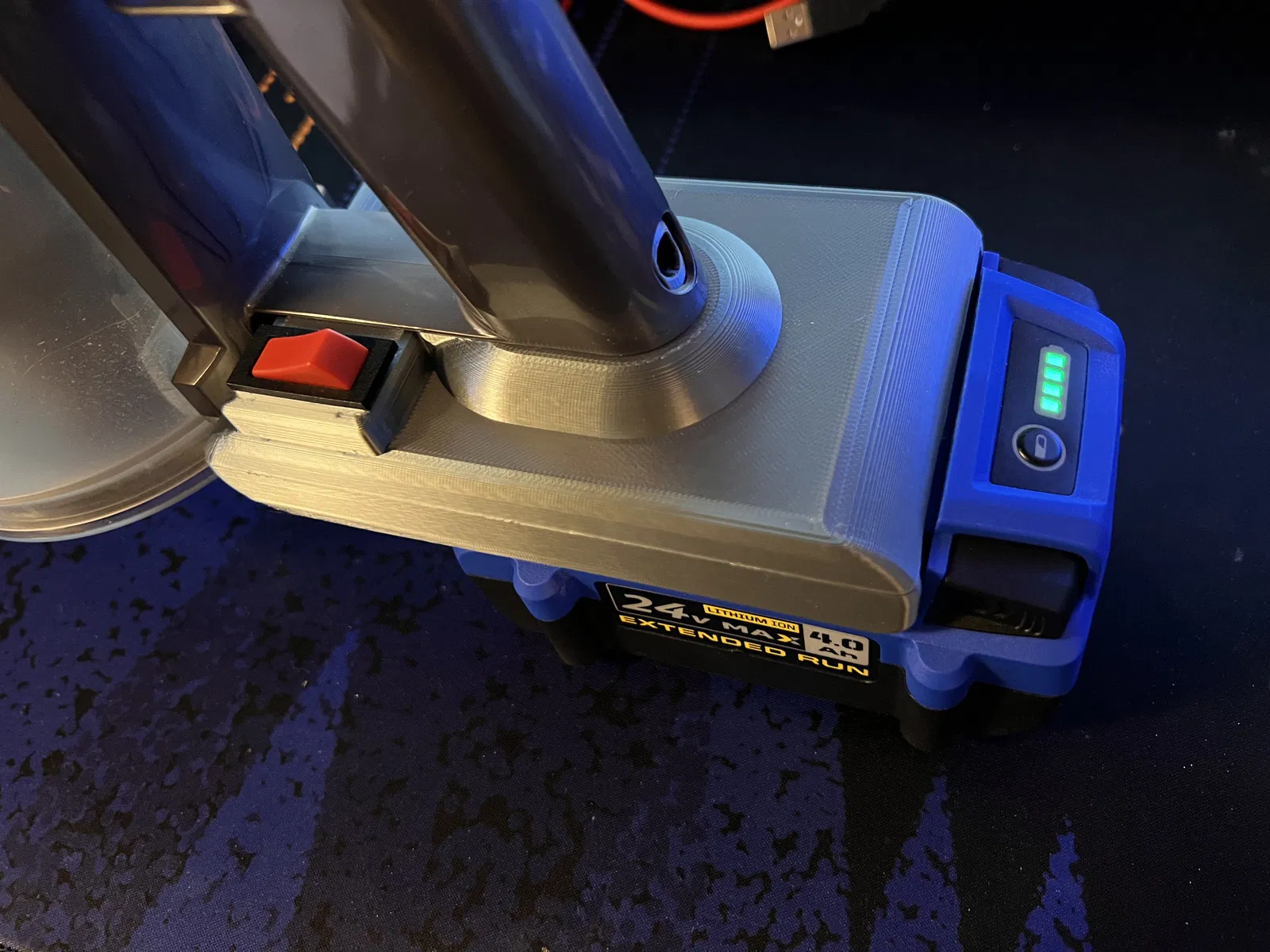

Bộ chuyển đổi có cùng kích thước với pin nên bạn vẫn có thể sử dụng giá treo tường gốc của máy hút bụi miễn là đã tháo pin Kobalt ra.

Các bộ phận bổ sung cần thiết:

1. 6 vít M4x10
2. Dây 14AWG hoặc dày hơn
3. 3 đầu nối cốt cái lưỡi dao
4. 5 đầu nối cốt cái lưỡi dao
5. Công tắc dòng cao (≥20A), tôi đã sử dụng C1300AABR từ Digikey

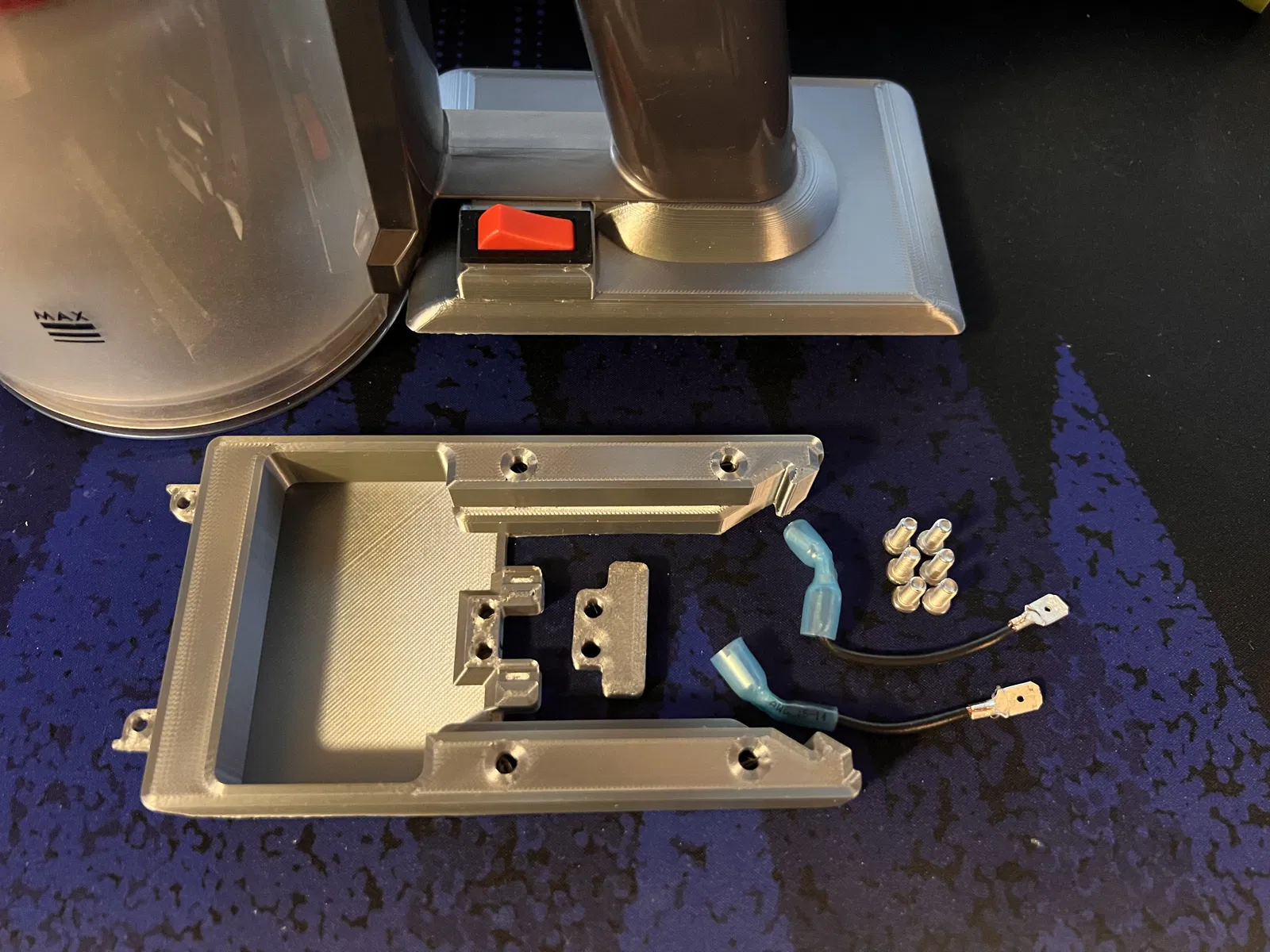

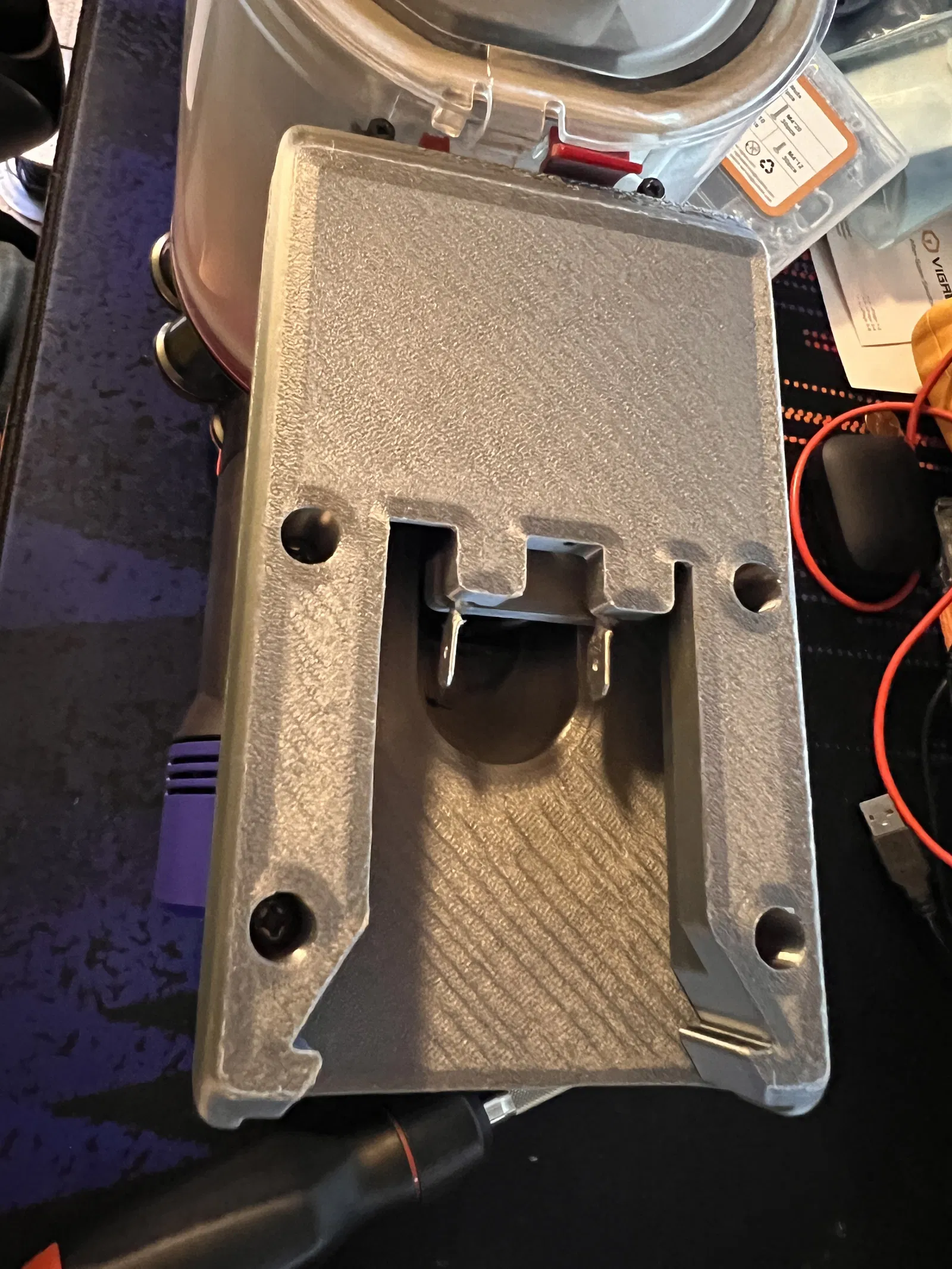

2 đầu nối cốt đực được sử dụng làm điểm tiếp xúc cho pin. Chúng được kẹp vào phần thân dưới bằng miếng kẹp và 2 vít M4.

2 đầu nối cốt cái được sử dụng để kết nối với các cực của máy hút bụi, các đầu nối này sẽ cần được làm to hơn một chút bằng tua vít lưỡi phẳng để chúng có thể vừa với các cực của máy hút bụi.

Các đầu nối khác được sử dụng để lắp ráp dễ dàng hơn, cho phép bạn đấu dây 2 bộ phận một cách riêng biệt trước khi lắp ráp chúng lại với nhau.

Cảm ơn TeachingTech vì đã cung cấp một điểm khởi đầu tuyệt vời cho thiết kế.

CẬP NHẬT:

Sau gần một năm sử dụng, một vài vấn đề đã phát sinh.

Đầu tiên, phần trên của thân trên bị gãy tại vị trí vít giữ nó. Tôi đã tải lên một mô hình thân trên mới có thêm vật liệu xung quanh lỗ để làm cho nó chắc chắn hơn.

Thứ hai, các điểm tiếp xúc với pin cuối cùng đã dịch chuyển đến một điểm mà chúng không còn tiếp xúc nữa. Chúng bị nóng lên và làm biến dạng PLA mà tôi đã in mô hình này. Vì lý do này, tôi khuyên bạn nên in bằng PTEG hoặc ABS để chịu nhiệt tốt hơn. Ngoài ra, tôi nhận thấy một cách dễ dàng để gắn các điểm tiếp xúc vào bản in là đặt chúng vào đúng vị trí, gắn miếng kẹp và siết chặt một nửa, sau đó dùng mỏ hàn làm nóng các điểm tiếp xúc để chúng chảy vào bản in. Sau đó siết chặt hoàn toàn miếng kẹp. Chúng rất chắc chắn sau khi tôi làm vậy.
