Cảm biến dây tóc (Filament Sensor)

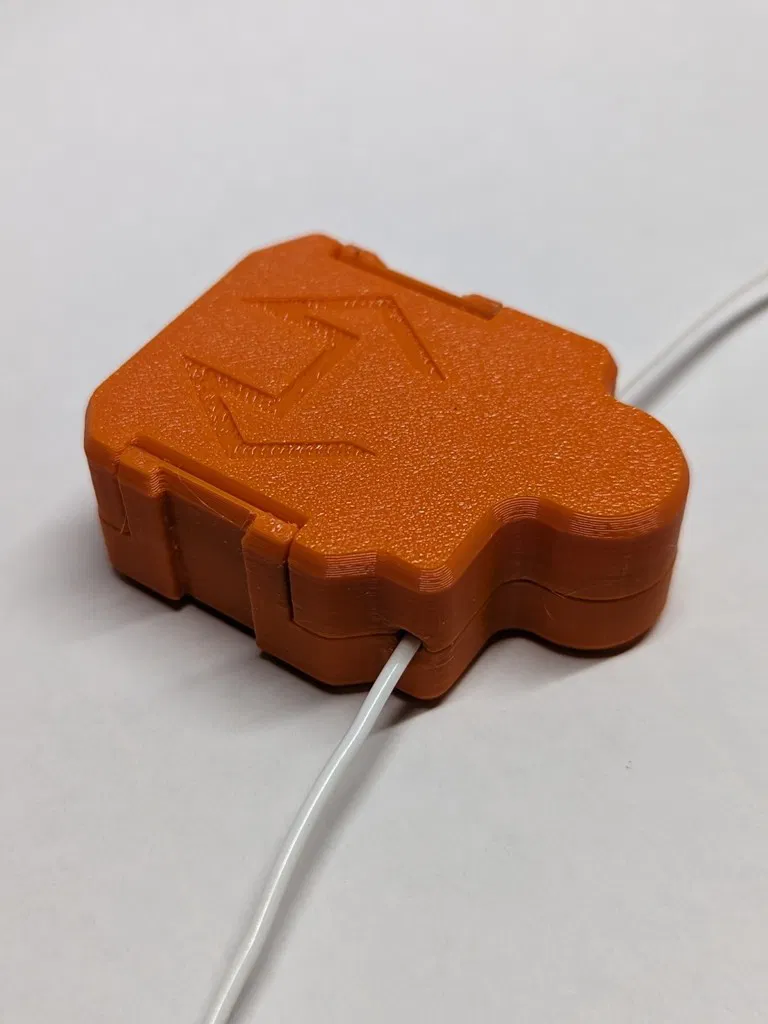

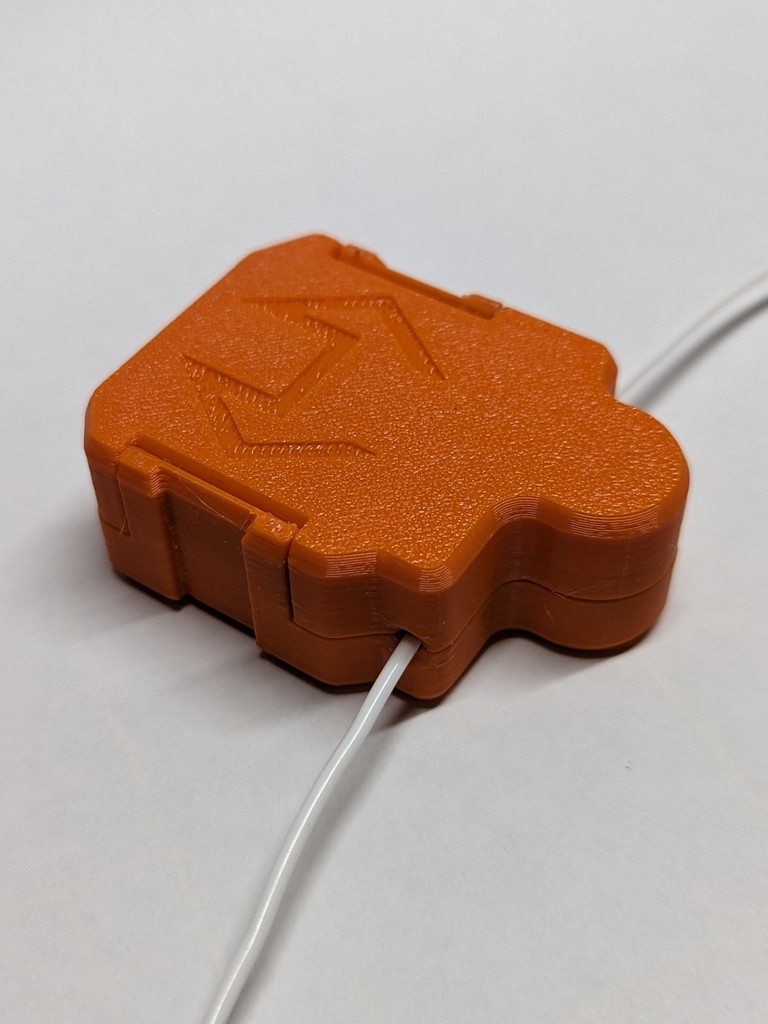

Xin chào mọi người, mình xin giới thiệu bộ cảm biến dây tóc (Filament Sensor) do mình tự thiết kế. Mình đã làm nó dễ lắp đặt, đáng tin cậy và chống mài mòn.

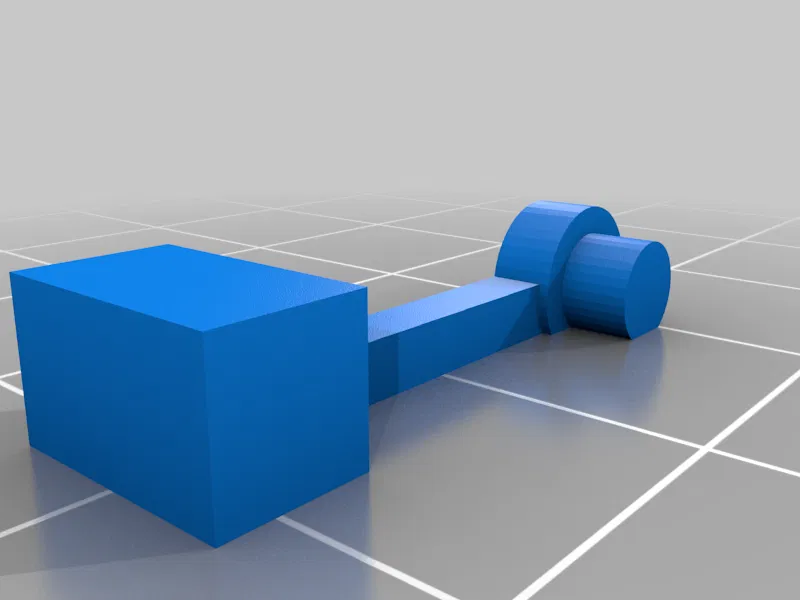

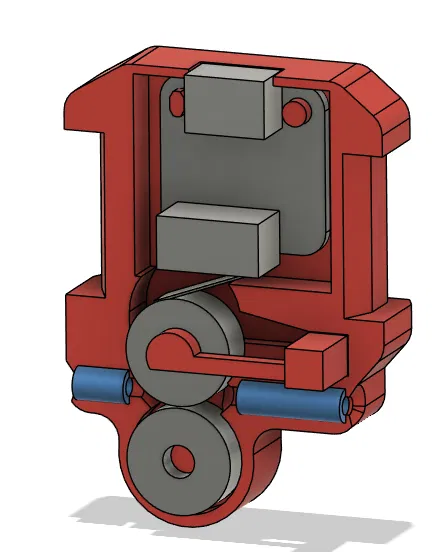

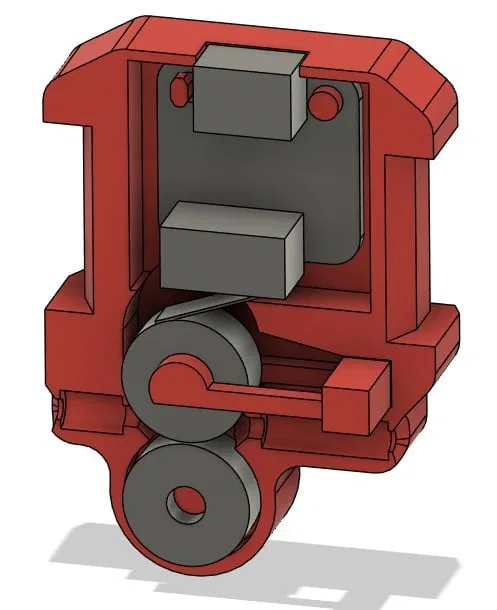

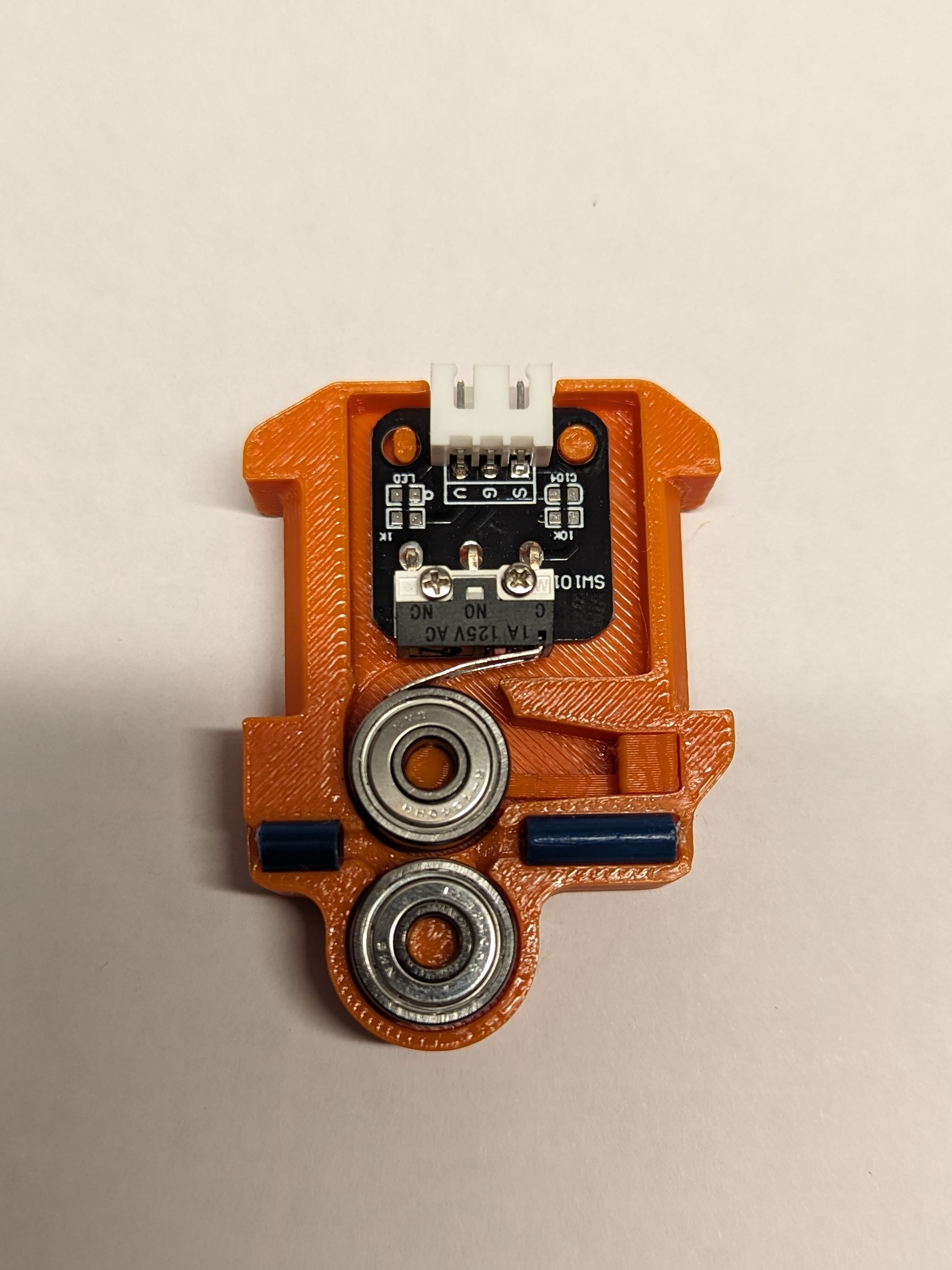

Dây tóc được dẫn qua ống PTFE và chạy qua 2 vòng bi, một trong số đó được treo trên các cánh tay và kích hoạt công tắc hành trình (tiêu chuẩn Creality). Sự kết hợp của ống PTFE và vòng bi có nghĩa là gần như không có sự hao mòn.

Việc lắp ráp rất đơn giản, vì các bộ phận chỉ cần được đặt vào và các nửa vỏ được kẹp lại với nhau.

Ich stelle euch hier meinen Filamentsensor vor. Ich habe ihn einfach montierbar, zuverlässig und verschleißfest konstruiert.

Das Filament wird durch PTFE-Schläuche geführt und läuft über 2 Kugellager, eines davon ist an federnden Armen aufgehängt und betätigt den Endschalter (Creality Standard). Durch die Kombination aus PTFE-Schlauch und Kugellager entsteht so gut wie kein Verschleiß.

Die Montage ist einfach, da die Teile einfach nur eingelegt und die Gehäusehälften zusammengeklippt werden.

Cài đặt In ấn

Thương hiệu máy in:

Creality

Máy in:

Ender 2

Rafts:

Không quan trọng

Hỗ trợ:

Không

Độ phân giải:

0.2

Infill:

40%

Filament: Extrudr PETG Sau khi in =============

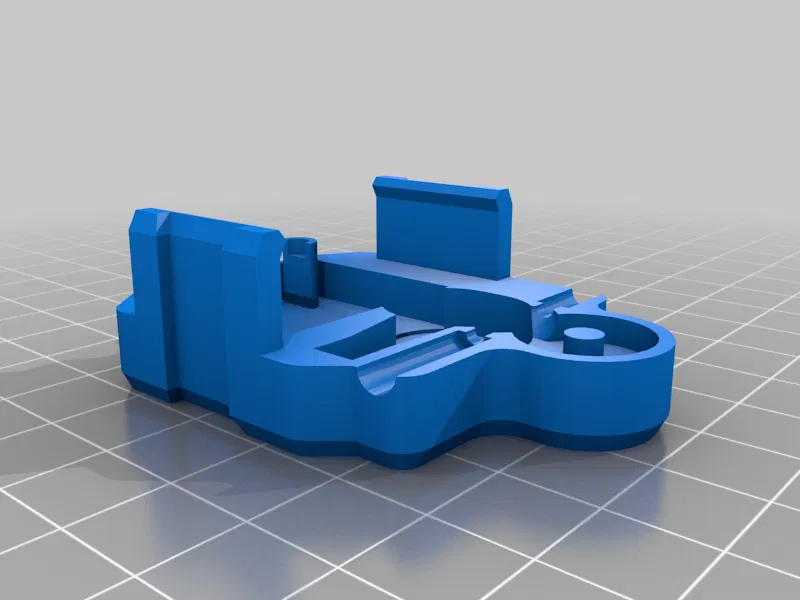

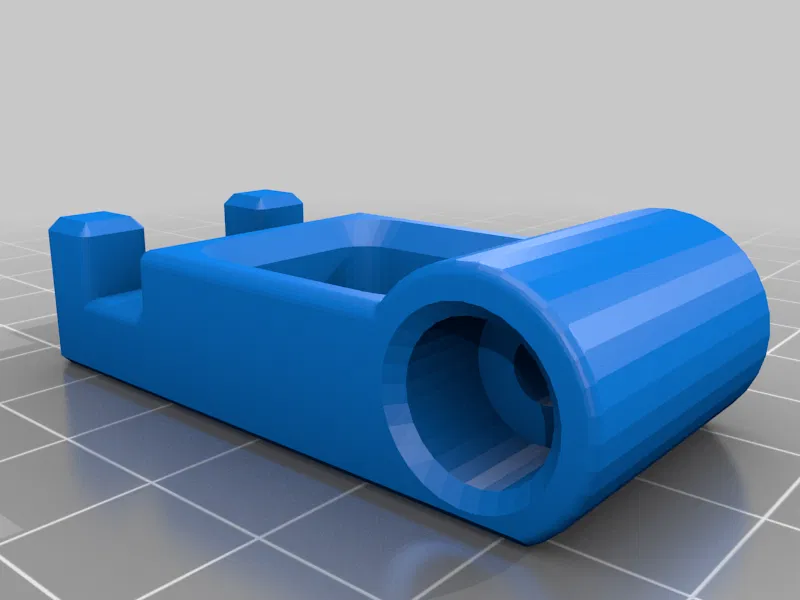

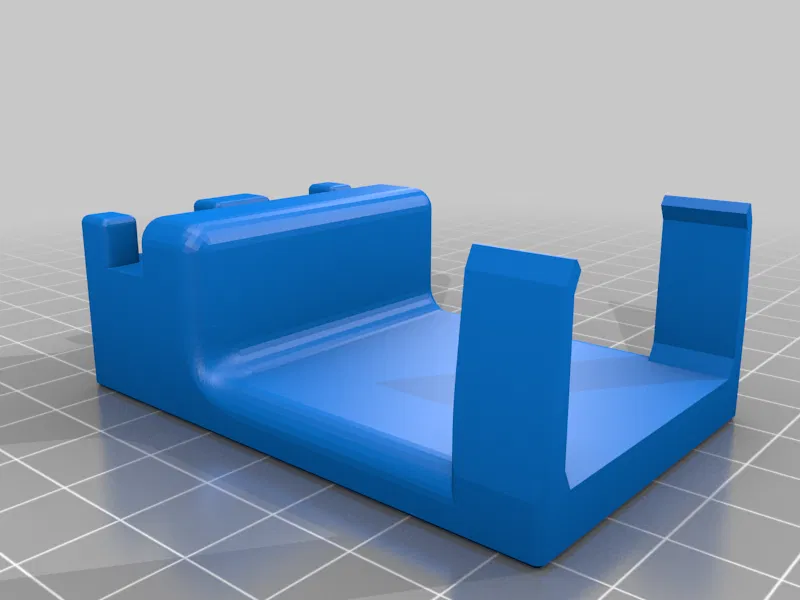

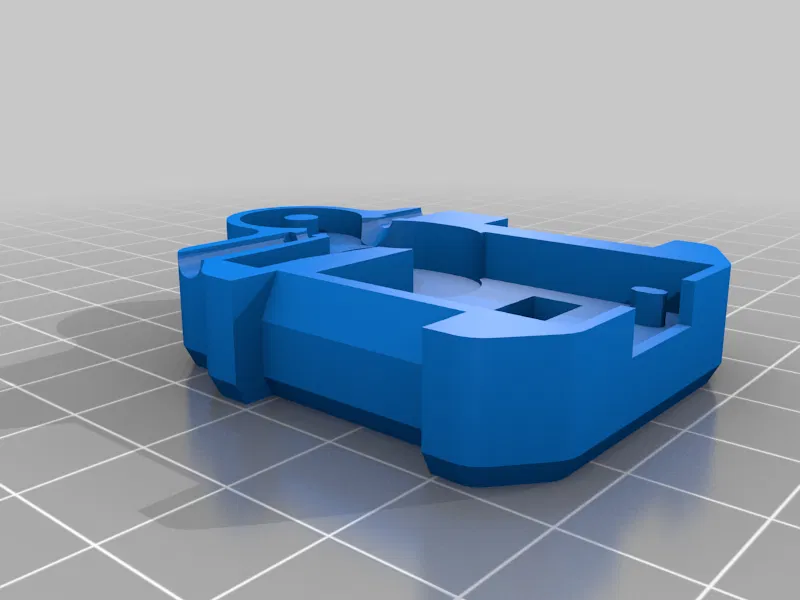

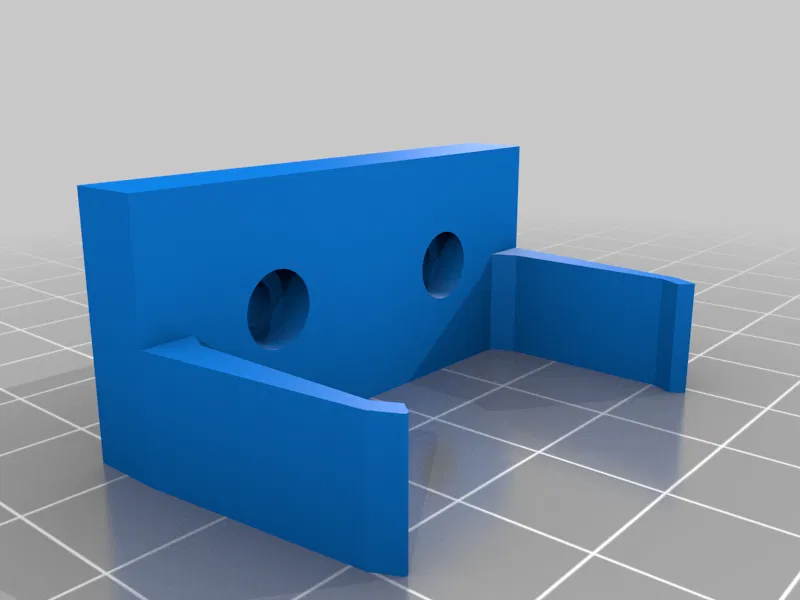

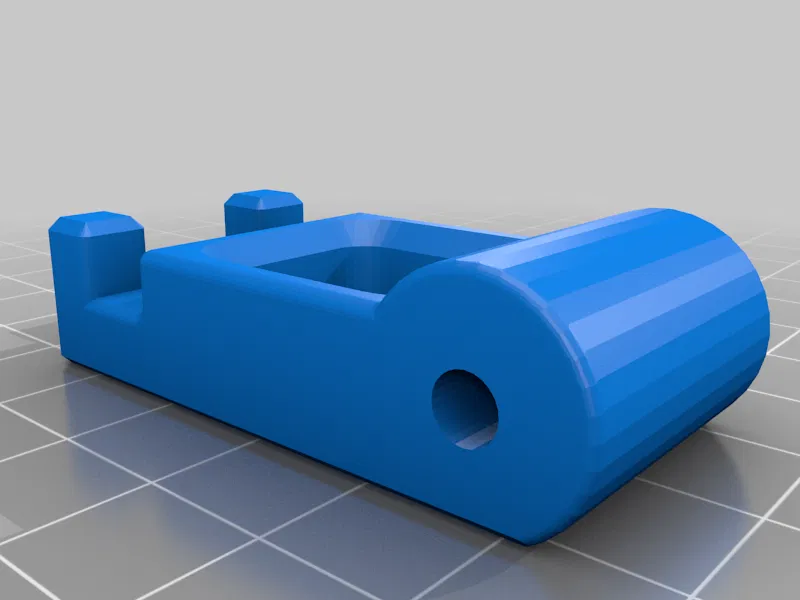

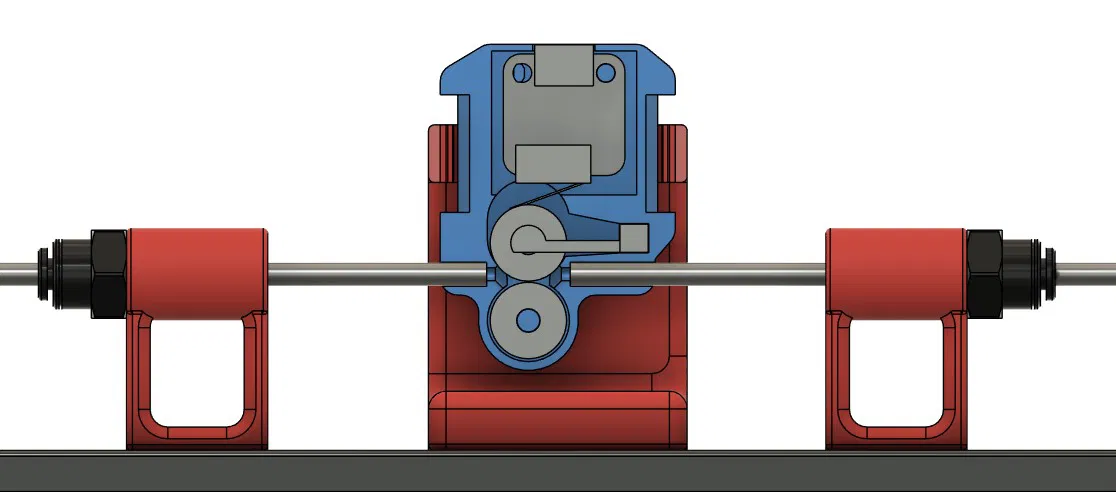

Có 2 phiên bản của vỏ cảm biến và 2 giá đỡ mà cảm biến dây tóc được gắn vào:

V1: đầu vào dây tóc mở (sử dụng khi dây tóc không được dẫn đến cảm biến qua ống PTFE)

Es gibt 2 Varianten des Sensorgehäuses und 2 Halter in die der Filamentsensor auch nur geklippt wird:

V1: offene Filamentzuführung (wird wenn das Filament nicht per PTFE-Schlauch zum Sensor geführt wird)

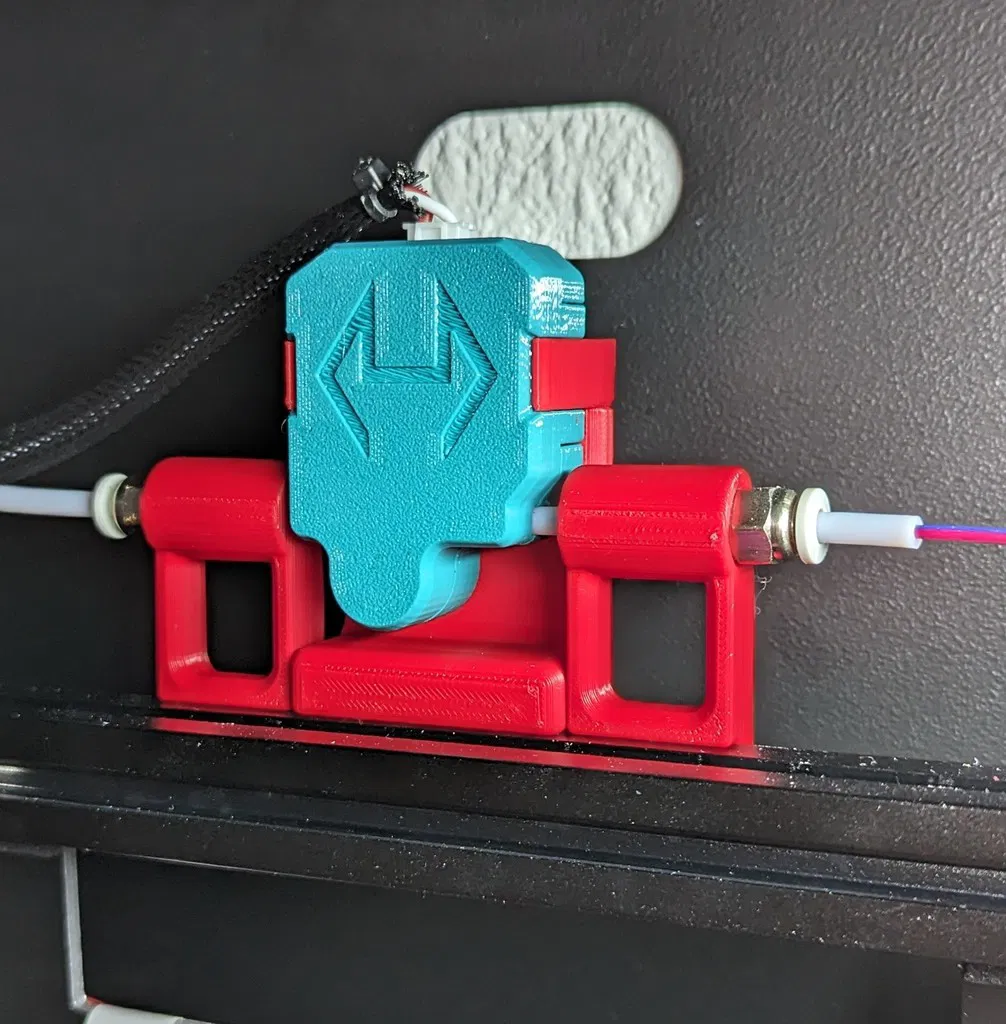

V2: Đầu vào dây tóc qua ống PTFE (phải sử dụng ống PTFE)

V2: Filamentzuführung per PTFE-Schlauch (PTFE-Schlauch muss verwendet werden)

Lắp ráp:

Danh sách bộ phận / BOM:

V1/V2: Vòng bi 624 tại Amazon - DE

V1/V2: 1x Endstop PCB Ender 3 Style Công tắc hành trình tại Amazon - DE

V1/V2: Ống PTFE 30mm (V1) / tối thiểu 100mm (V2) Ống PTFE tại Amazon - DE

V2: Đầu nối khí nén PC4-M10 (bao gồm trong ống phía trên) Đầu nối tại Amazon - DE
