Giá đỡ cuộn Filament 2021

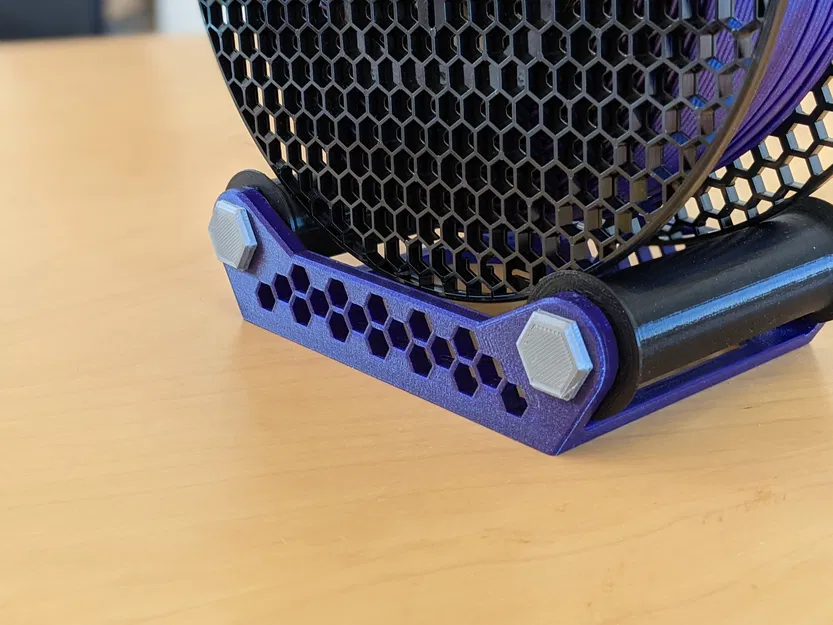

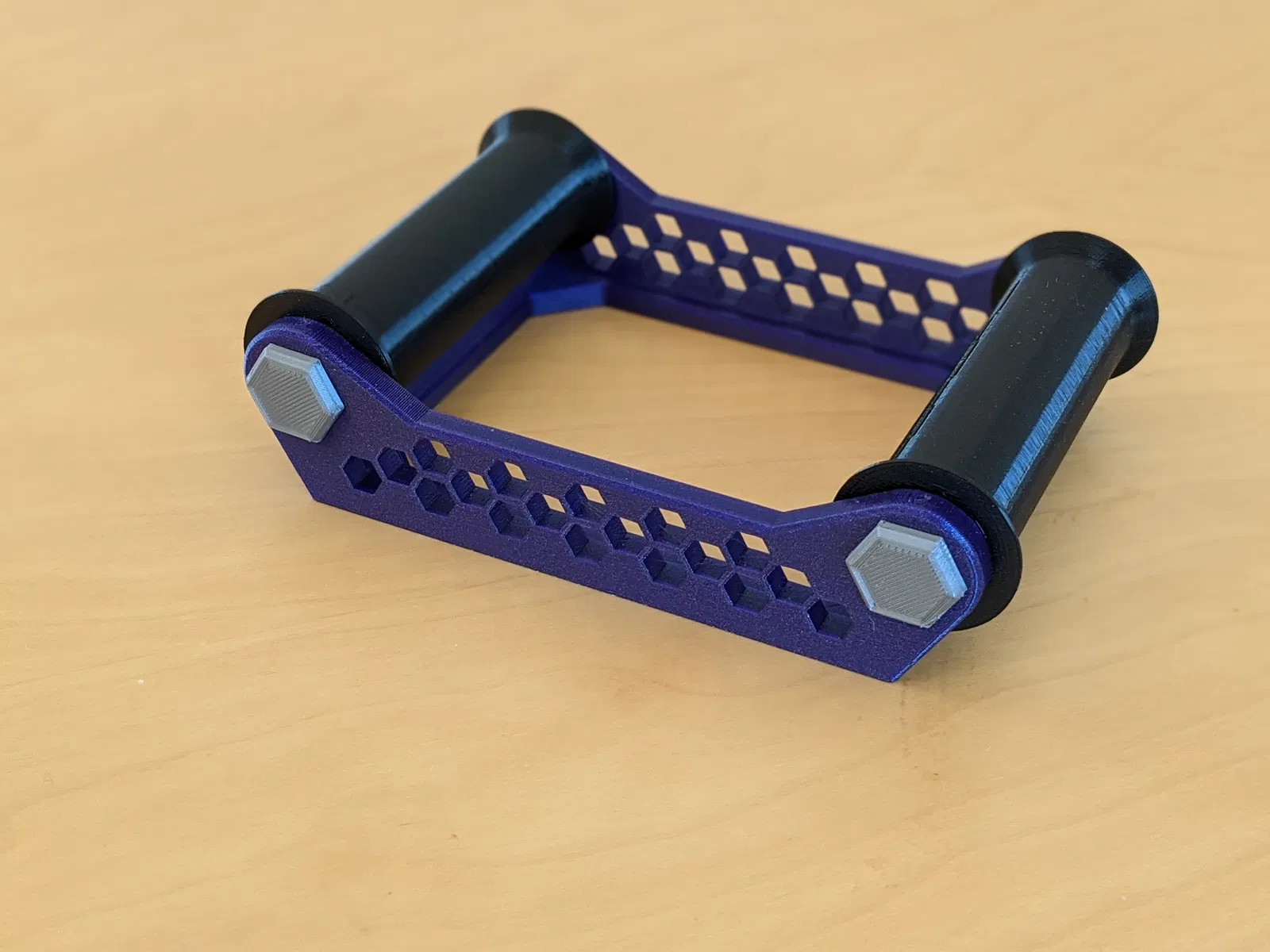

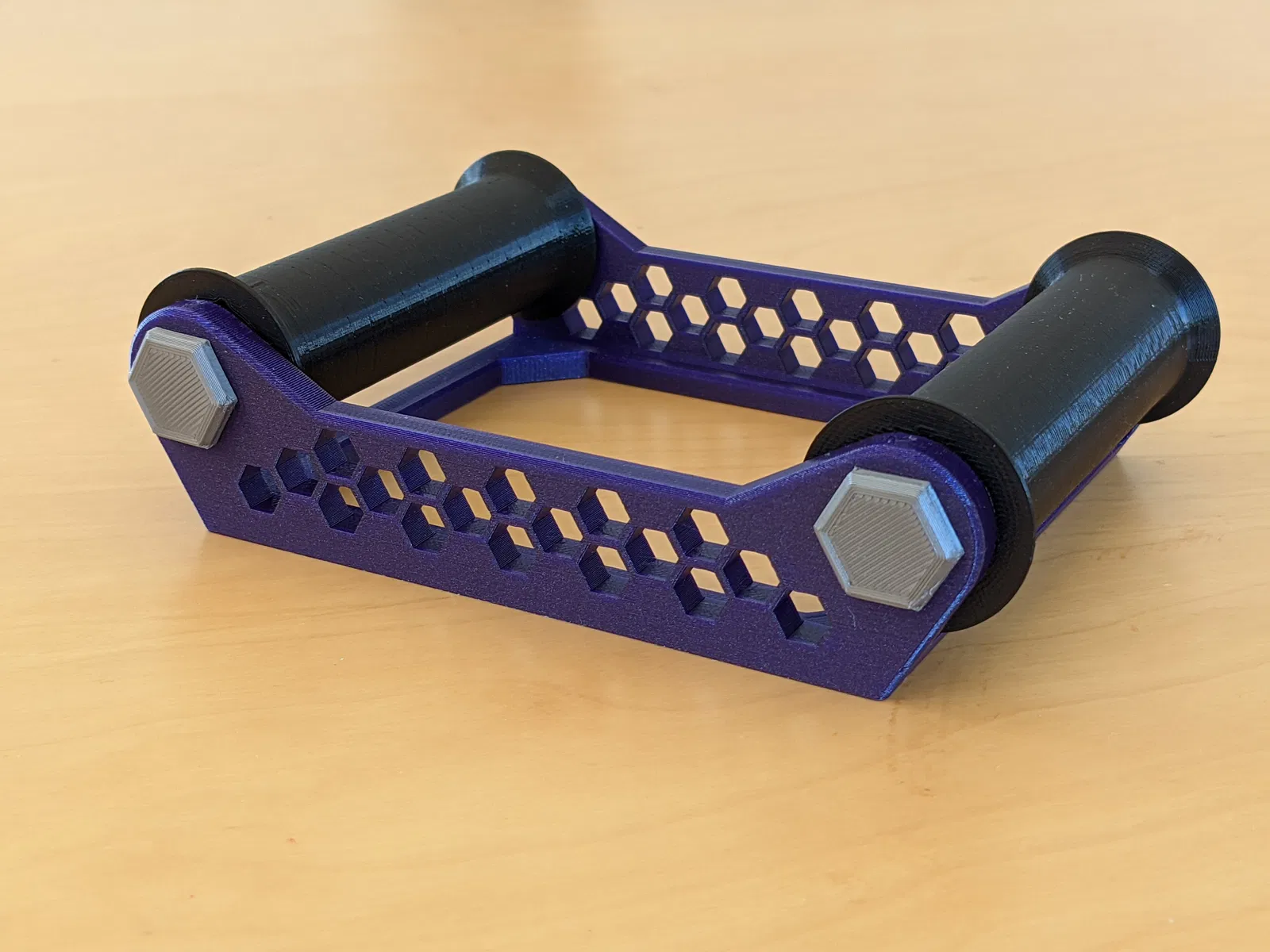

Tôi không thích chi tiết của các giá đỡ/con lăn đựng filament khác, nên tôi đã tự thiết kế cái của mình. Con lăn sử dụng 4 vòng bi (loại 608). Chiều rộng tiêu chuẩn hỗ trợ các cuộn có chiều rộng lên tới 80mm và hoạt động tốt với các cuộn từ Prusament, DasFilament, Eryone và nhiều hãng khác. Cũng có phiên bản cho các cuộn lớn hơn tới 100 mm. Hãy cho tôi biết nếu bạn cần các kích thước khác, tôi có thể dễ dàng điều chỉnh mô hình.

Tôi cũng thêm một phiên bản đế không trang trí cùng với các tệp step. Tha hồ sáng tạo và tùy chỉnh nhé. :-)

Chia sẻ suy nghĩ và sản phẩm của bạn! Chúc in ấn vui vẻ!!!

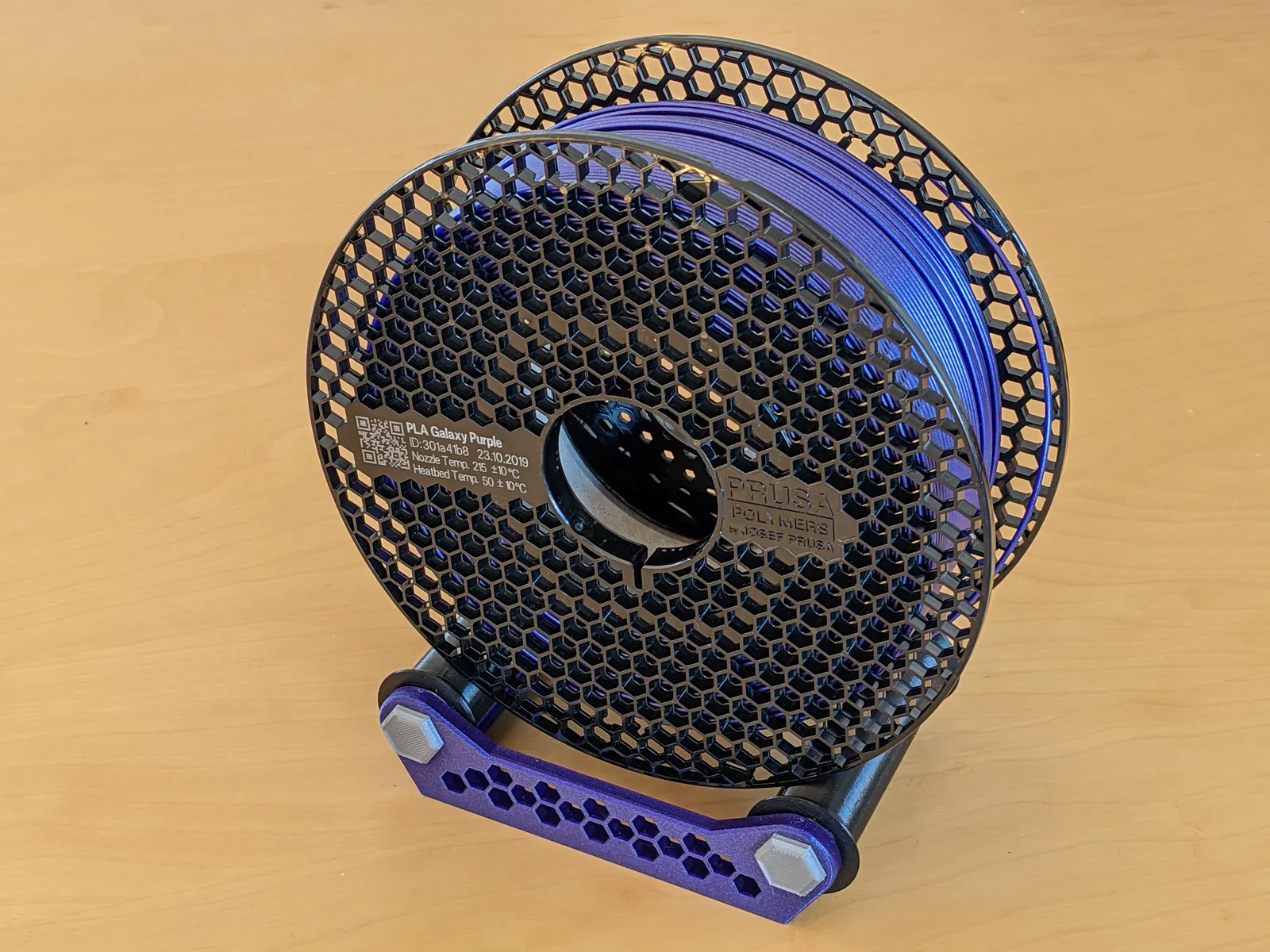

(Filament dùng cho đế trong ảnh: Prusament PLA Galaxy Purple)

Hướng dẫn in ấn

Cài đặt đề xuất:

• Chất liệu PLA hoặc PETG
• Chiều cao lớp: nói chung là 0.2 mm. Đối với các chốt thì 0.15 mm để ren có độ phân giải cao hơn
• Lòng trong (Infill): 20%
• Tường ngoài (Perimeters): 3
• Hỗ trợ (Supports): Tôi đã in mà không cần hỗ trợ và nó hoạt động tốt

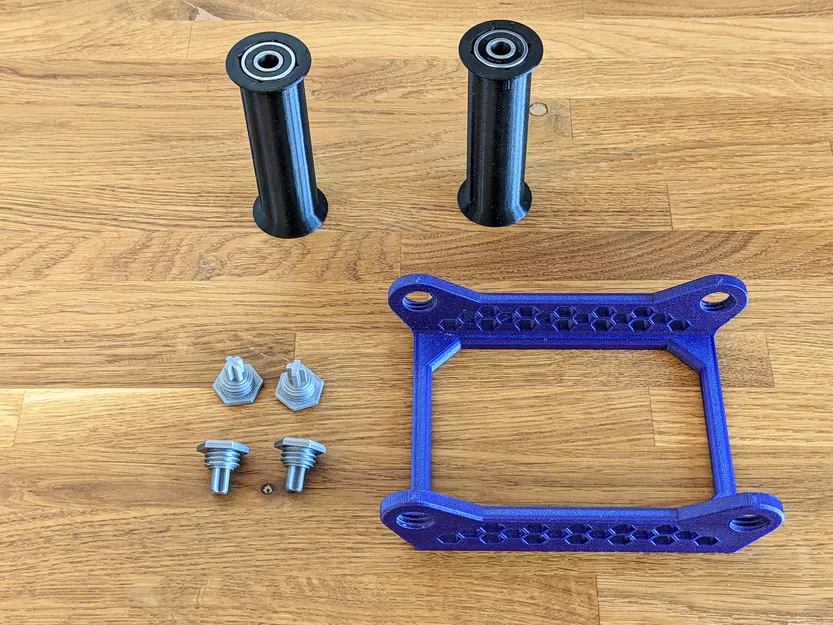

Các bộ phận cần in: 1 x đế, 2 x con lăn, và 4 x chốt

Lưu ý quan trọng: Khe hở của chốt có thể rất sít, tùy thuộc vào máy in, cài đặt và vật liệu của bạn. Tôi đề nghị in thử một chốt để kiểm tra. Nếu cần, hãy tăng khe hở bằng cách giảm kích thước chốt một chút theo hướng X&Y trong phần mềm cắt lớp (slicer).

Tổng thời gian in: khoảng 8 giờ

Lắp ráp

Bạn cần 4 vòng bi 608 (có thể tìm thấy trên Amazon hoặc các nơi khác). Ép các vòng bi vào con lăn. Các chốt giữ con lăn và cần một lực nhất định để vặn vào đế, nhưng điều này cũng có nghĩa là chúng sẽ giữ nguyên vị trí khi lắp đặt. Tôi đã dùng cờ lê để hỗ trợ. Nếu cách này không hiệu quả với bạn, máy in và vật liệu của bạn có thể tạo ra dung sai và độ ma sát hơi khác một chút. Trong trường hợp này, tôi đề nghị tăng khe hở bằng cách giảm kích thước chốt theo hướng X&Y.
