Máy đùn vít cũ cải tiến đơn giản hơn cho in 3D

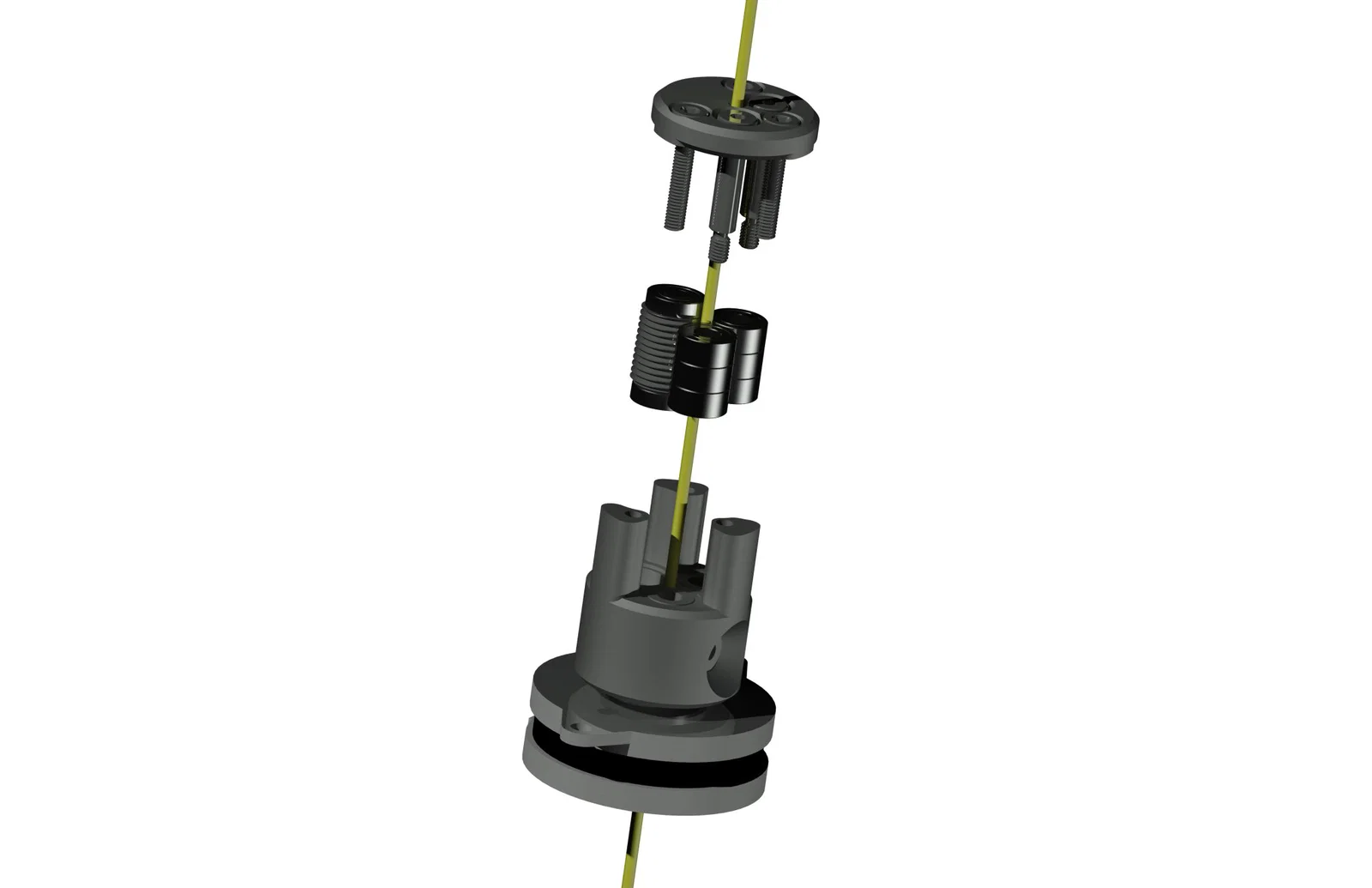

Gần đây tôi đã bắt đầu làm việc lại với nó, thiết kế một phiên bản đơn giản hơn với một vít và 2 bộ vòng bi hỗ trợ được thiết kế để gắn vào đầu trục của động cơ bước khoan.

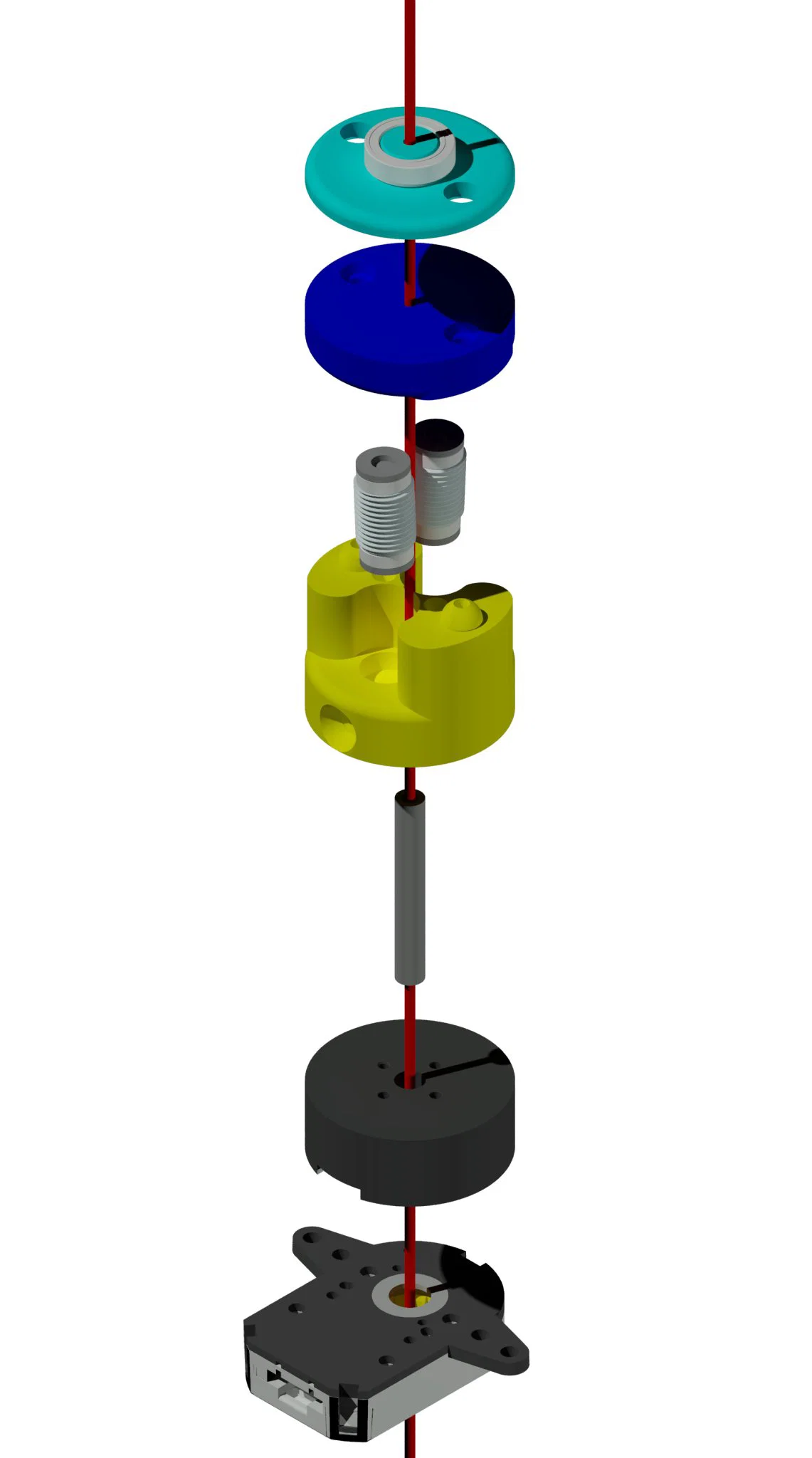

Thiết kế ban đầu có 2 vít và yêu cầu một động cơ gimbal flycat 2805 140kv và một bộ mã hóa amt102.

Các vít được làm từ titan, là các bu lông banjo gia công được lấy từ trang web rừng.

tìm kiếm: NICECNC Titanium Alloy 2PCS Motorcycle Street Off-Road Single Hydraulic Brake Banjo Bolt Screw 10mm x 1.00 Pitch 25MM

Các ren đã được tách ra từ các bu lông với chiều dài 12mm. Kế hoạch là chèn một thanh sợi carbon 4mm và sử dụng một vòng bi 684 2.5mm ở mỗi đầu. Có một miếng đệm cao su dày 1mm và đường kính 9mm dưới mỗi vòng bi.

Ống sợi carbon 4mmx2mm để đi qua động cơ và gắn bộ mã hóa amt102.
