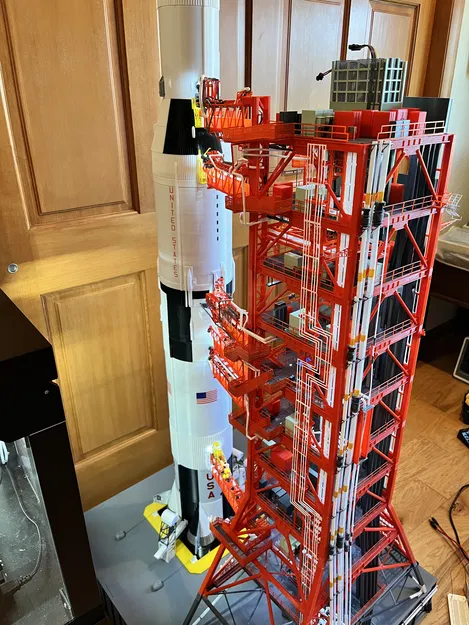

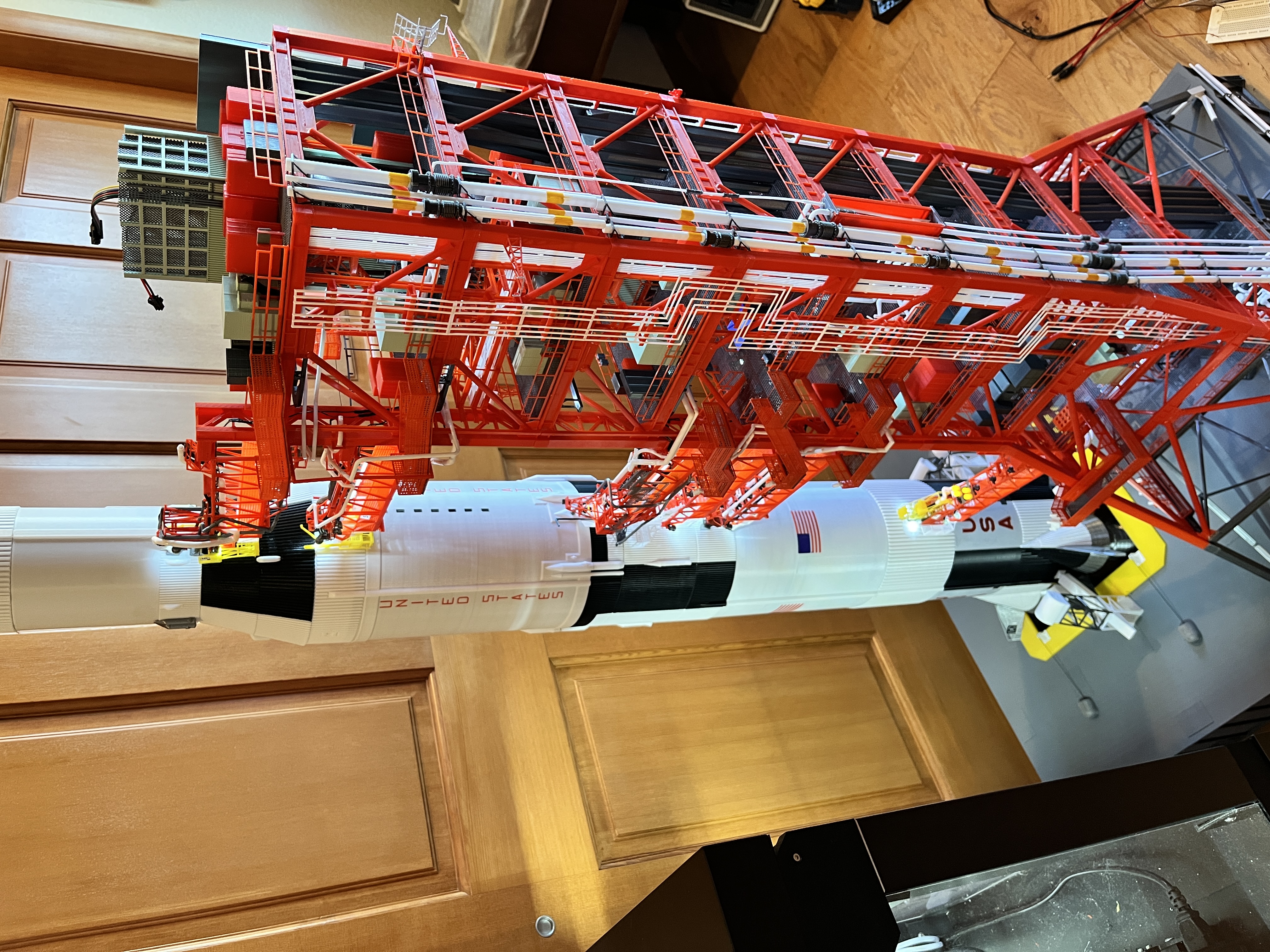

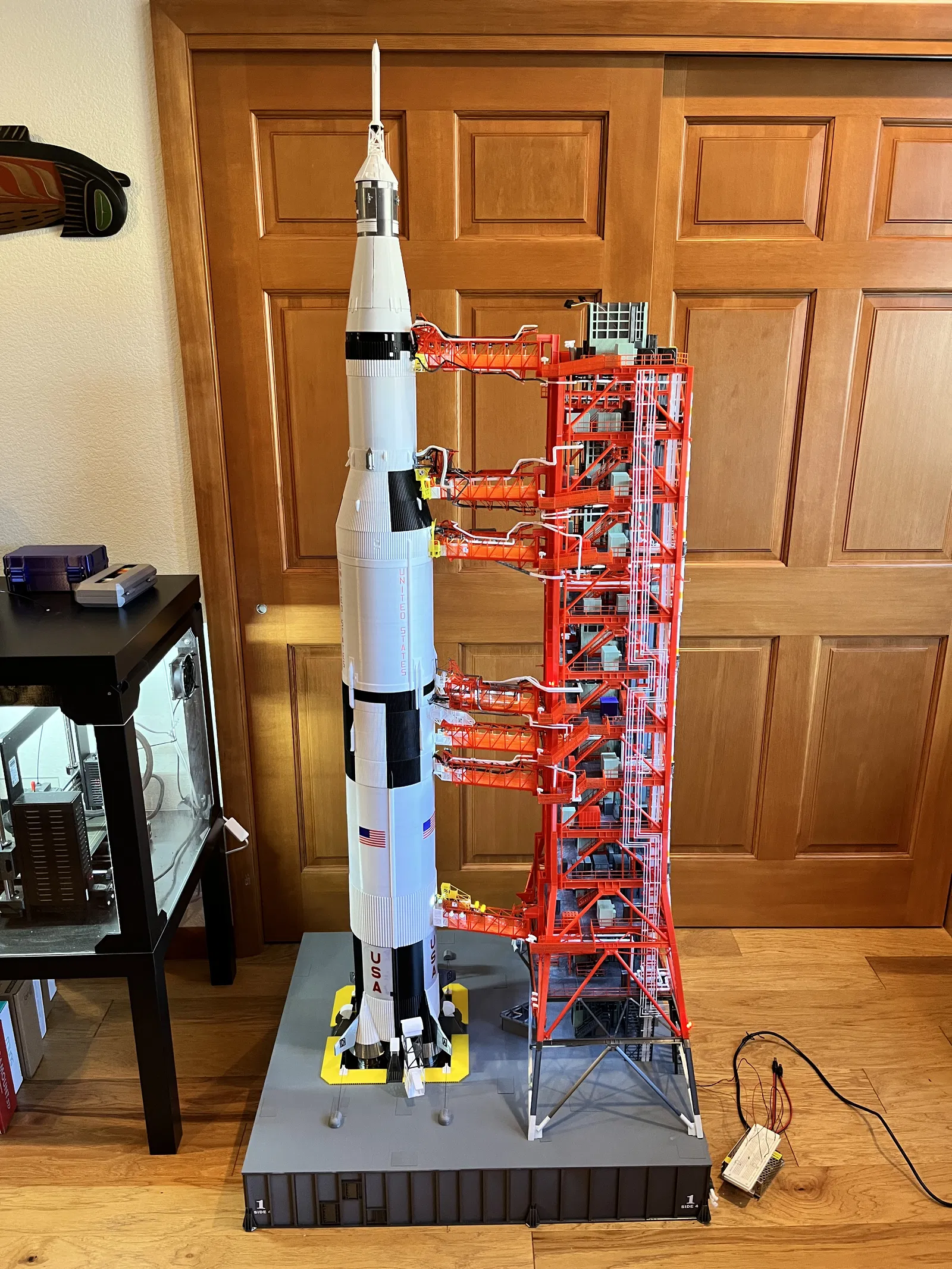

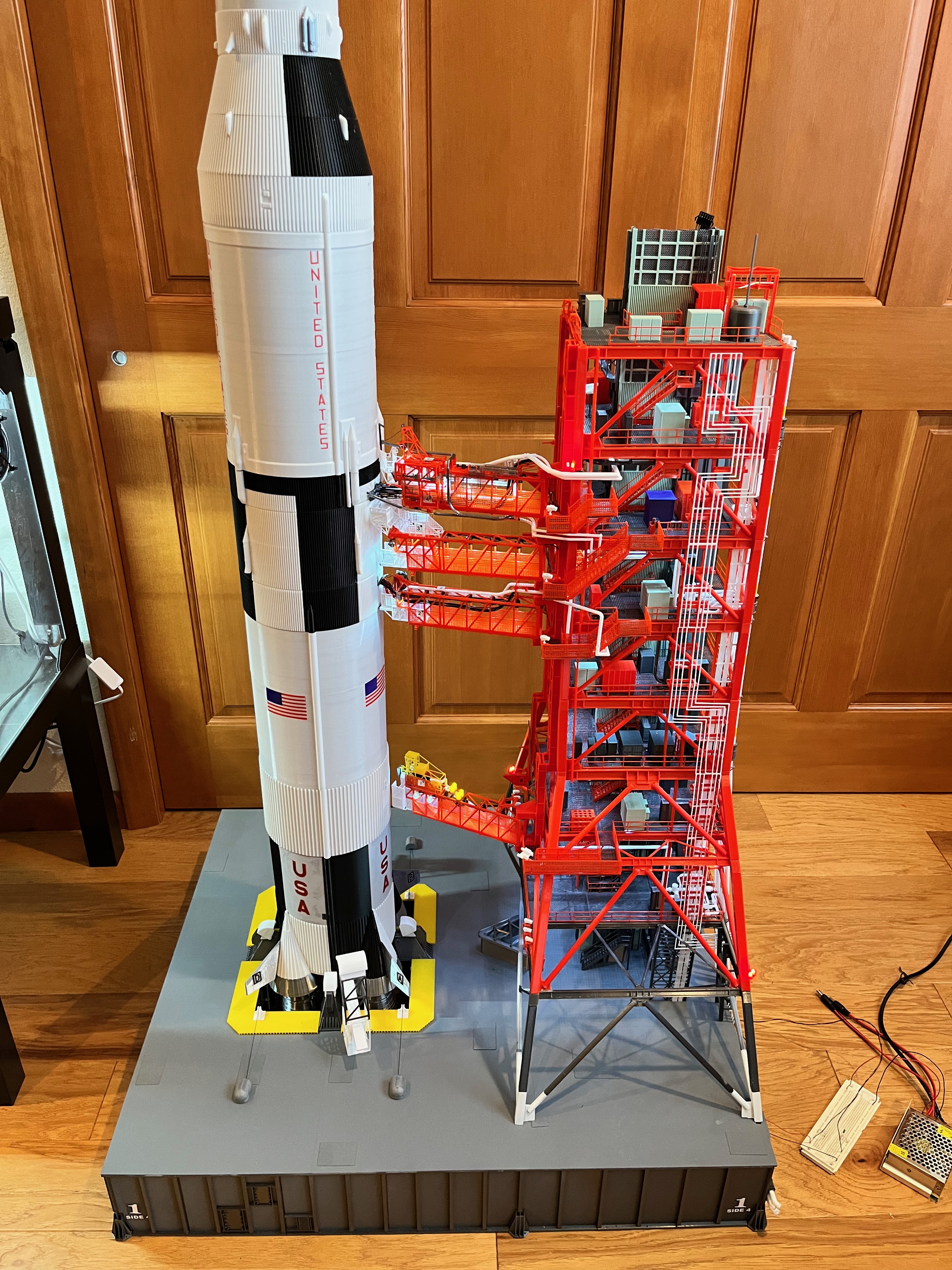

Tháp Tiếp nhiên liệu Apollo

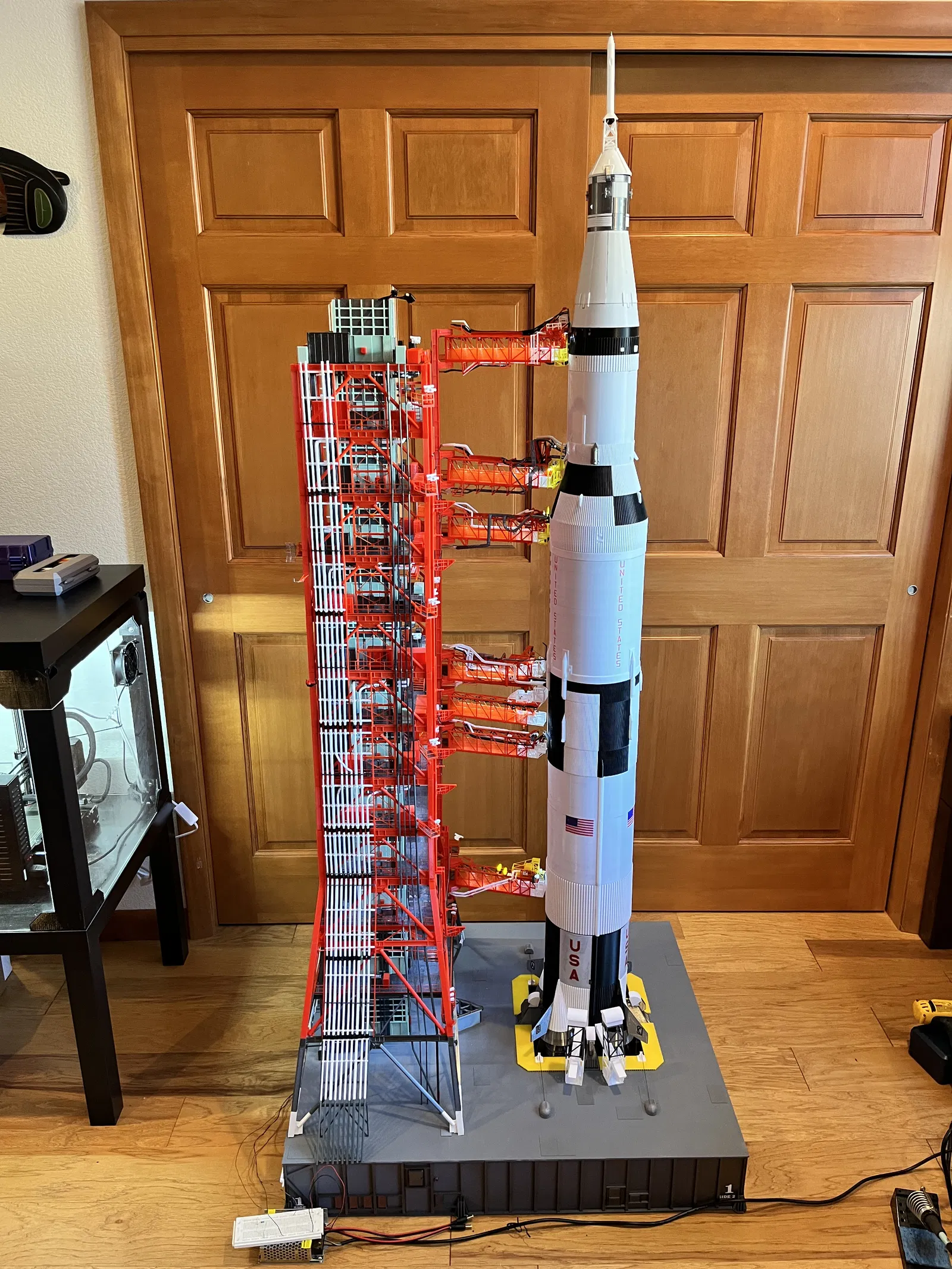

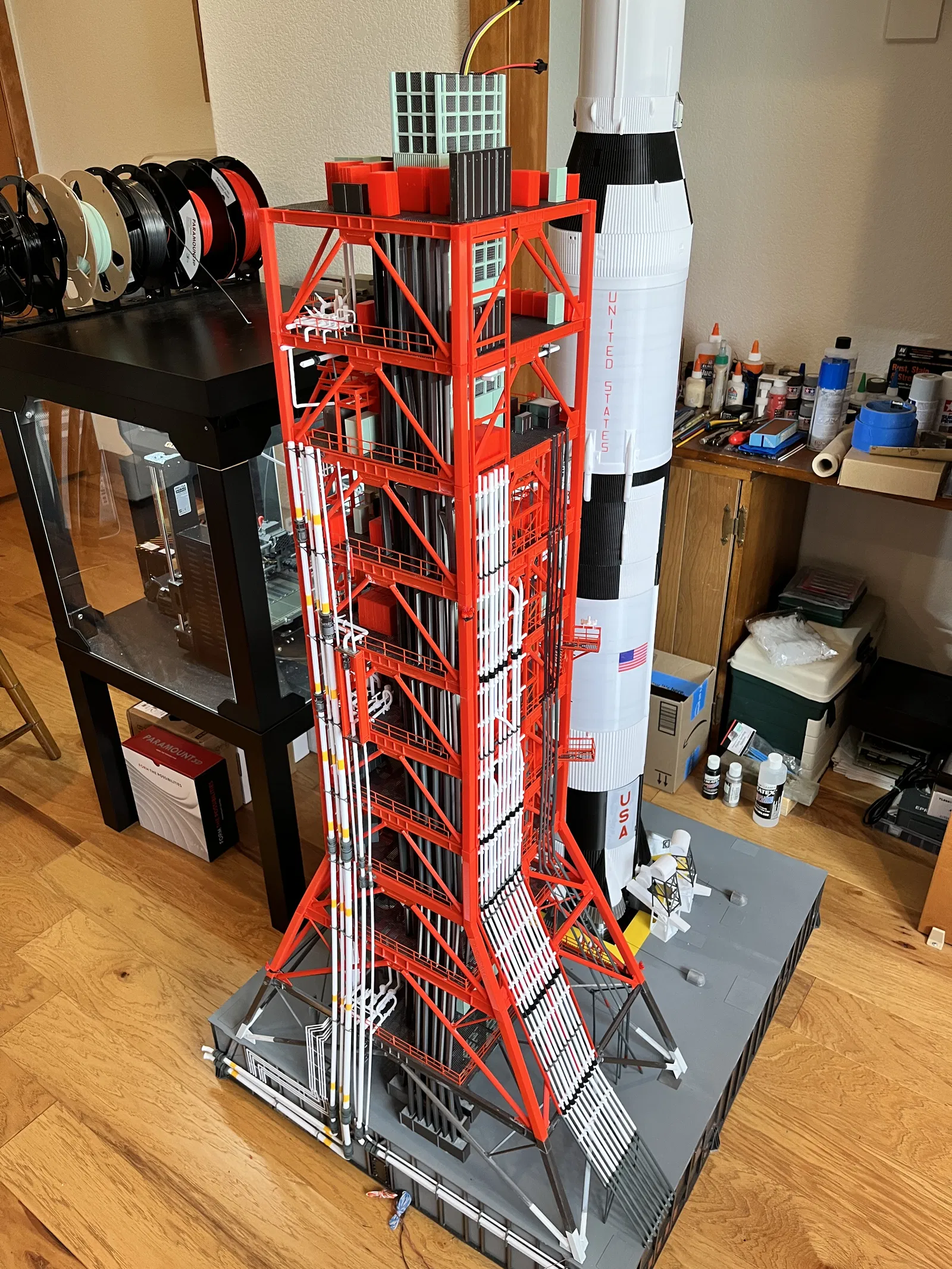

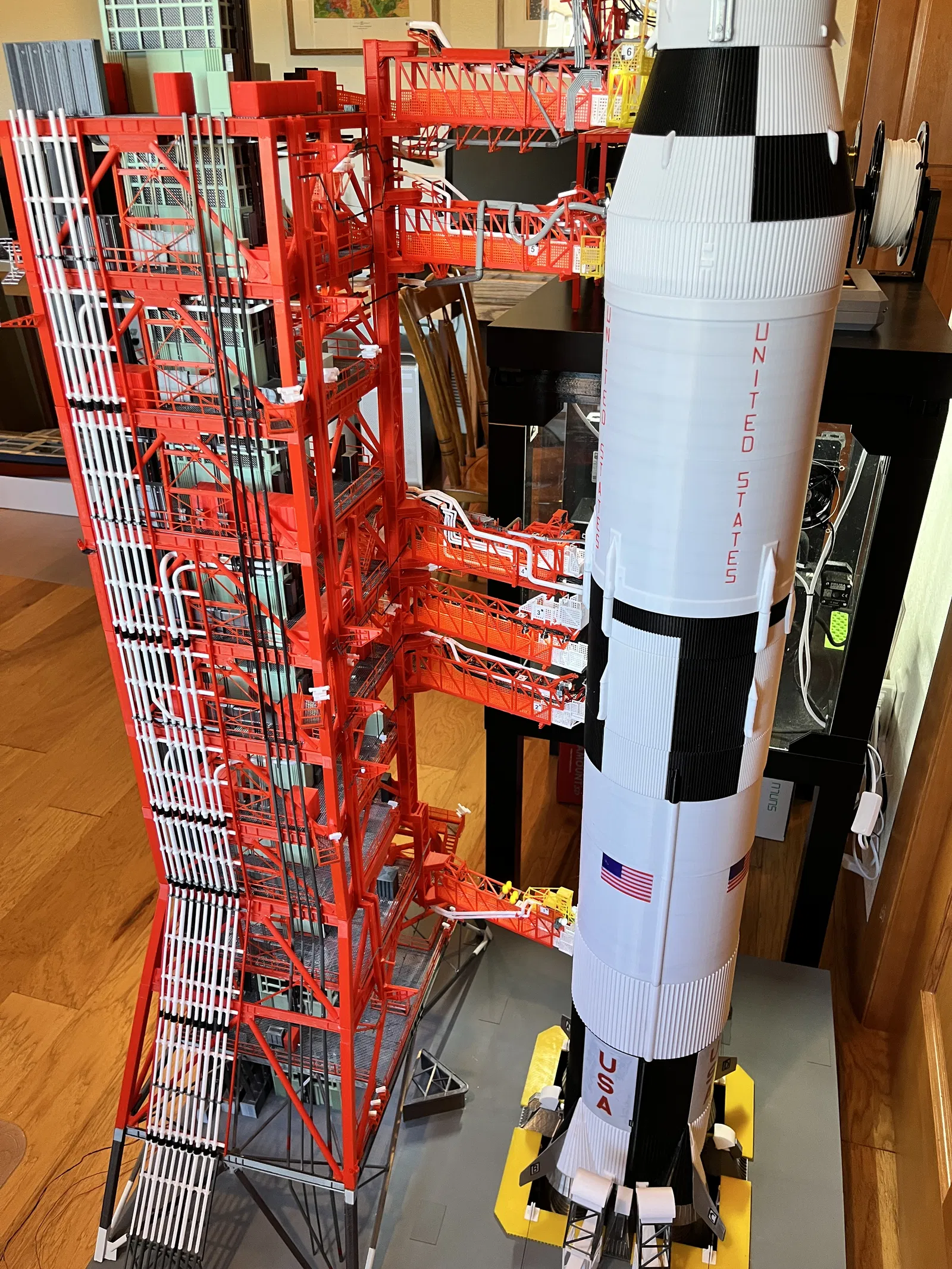

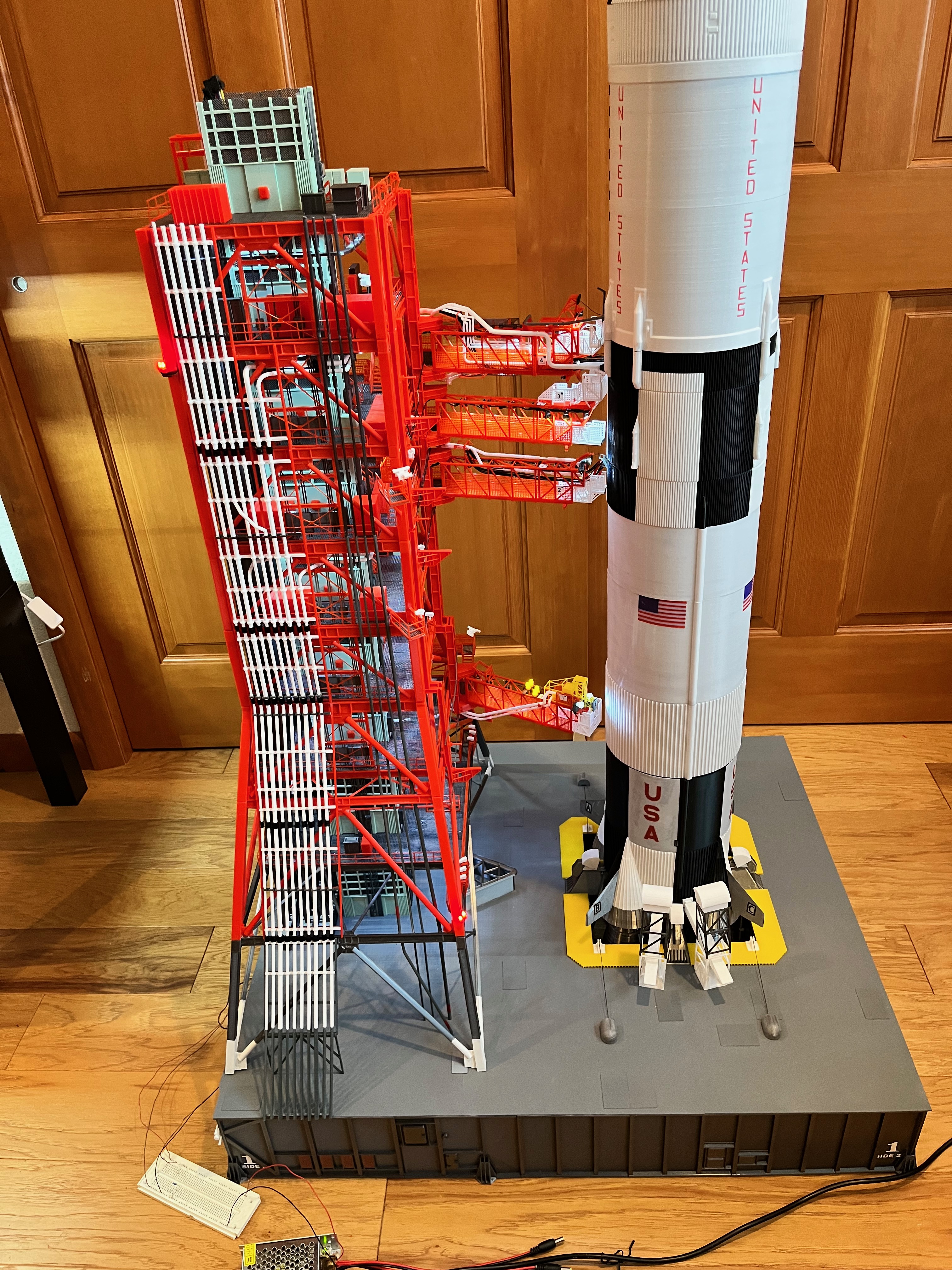

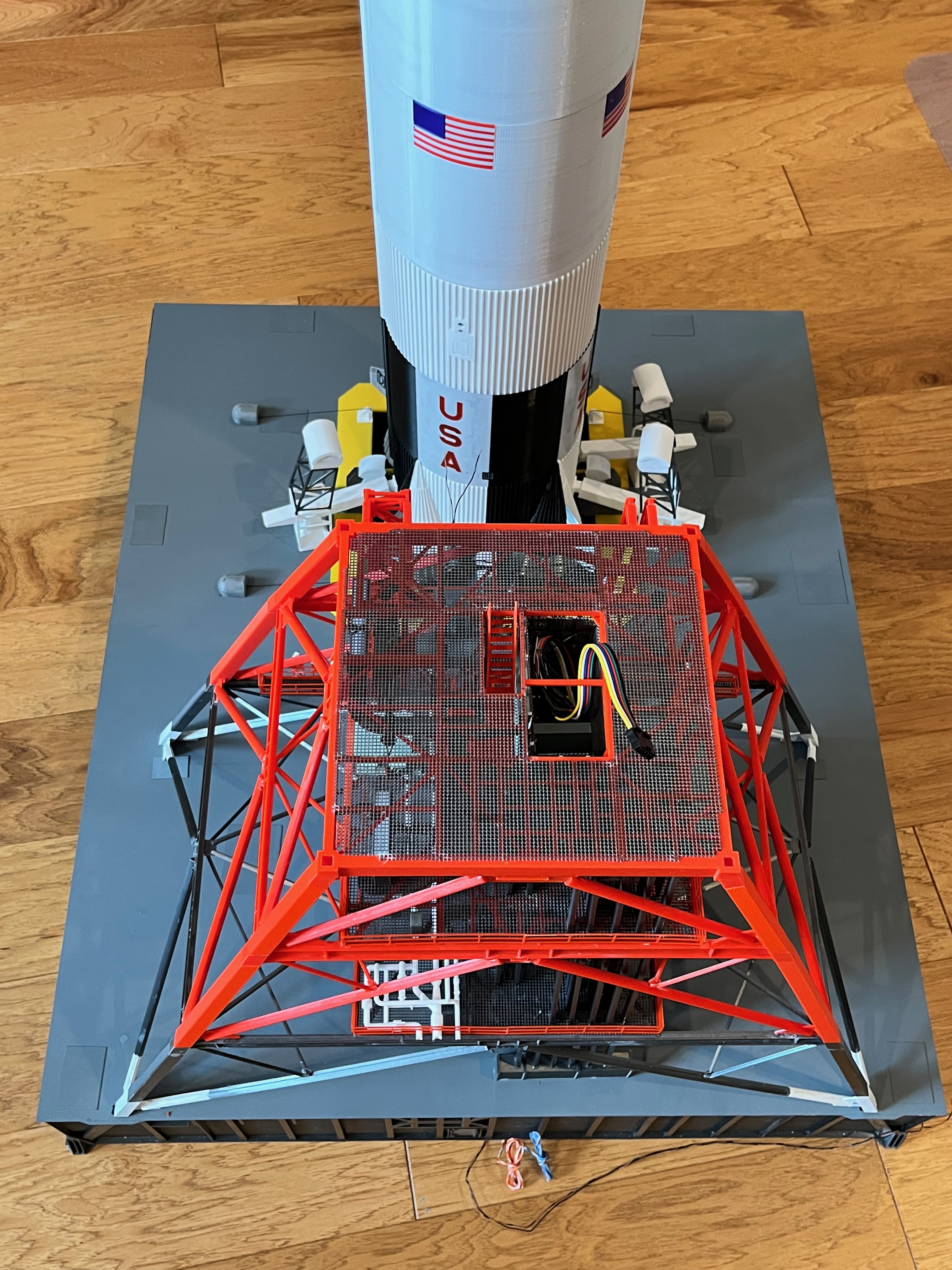

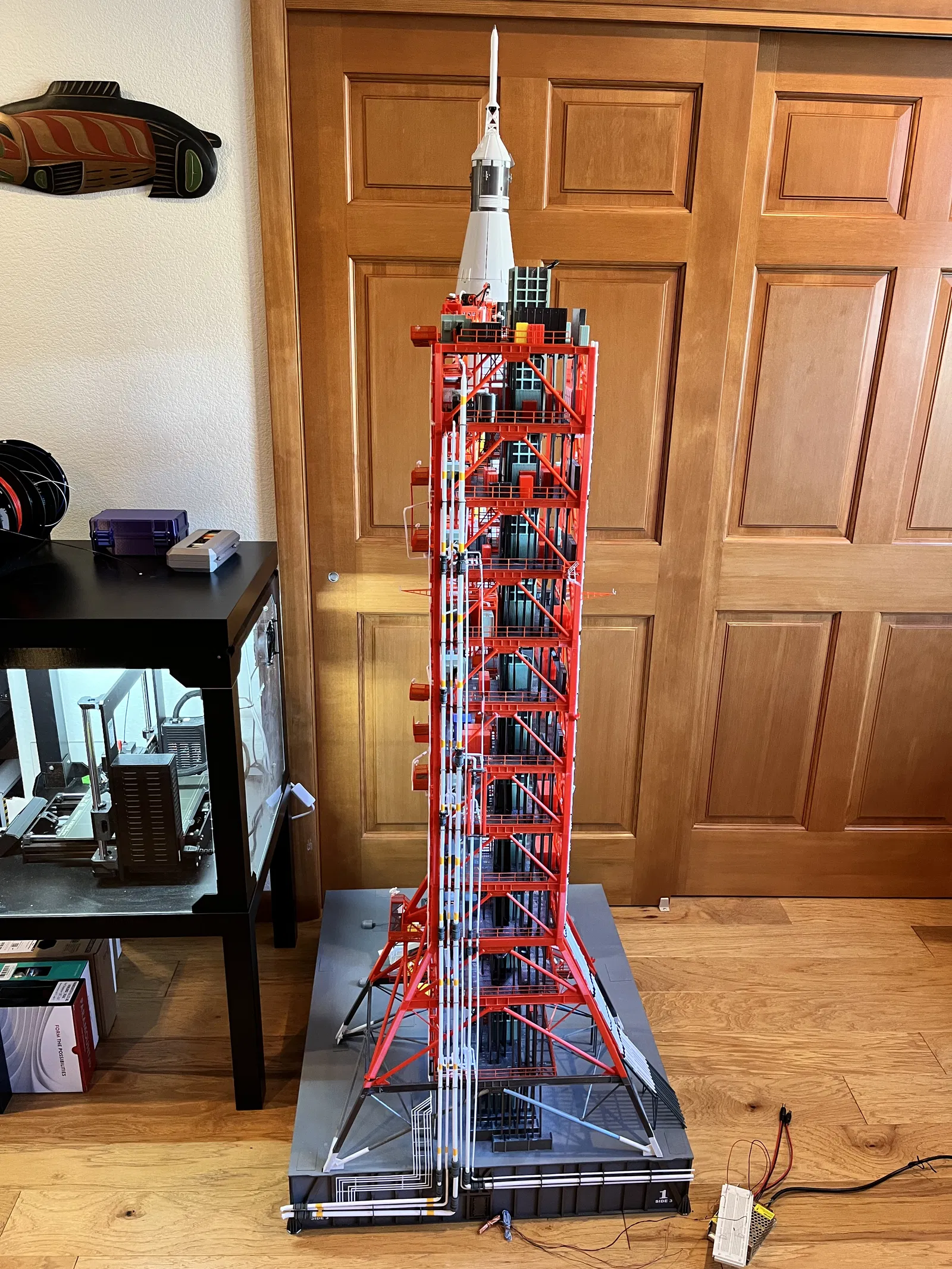

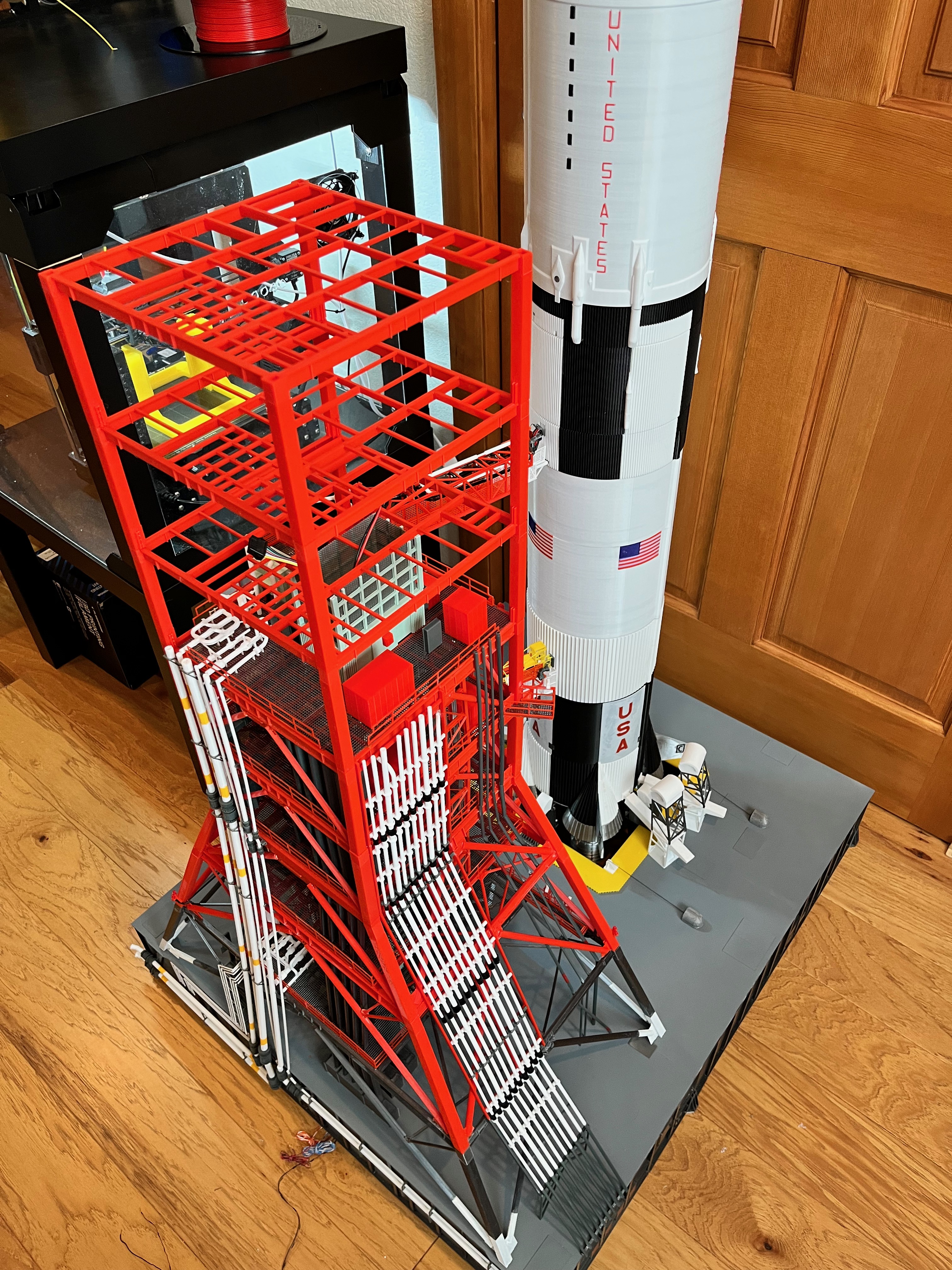

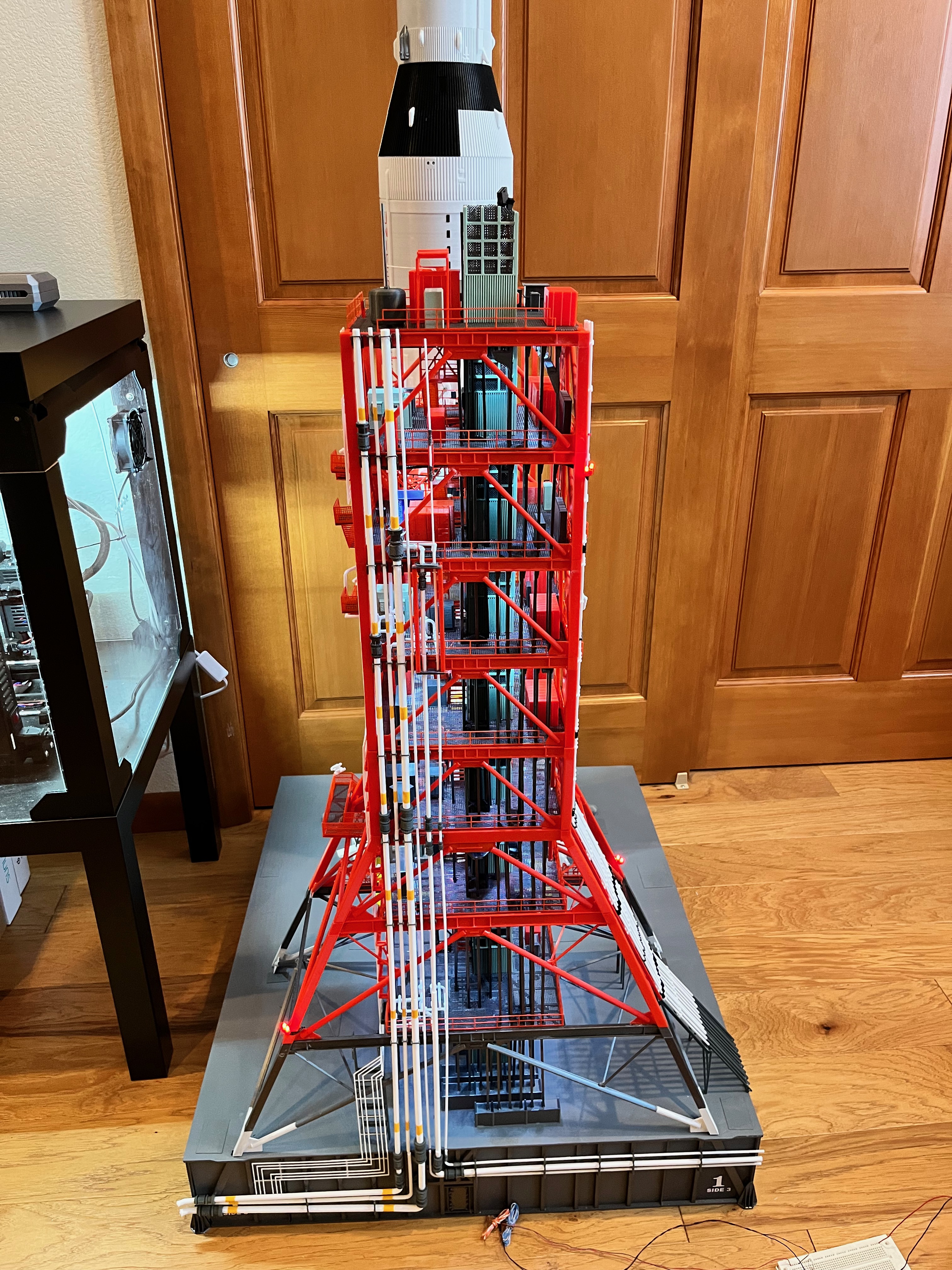

Tổng quan: Mô hình này lấy cảm hứng từ LUT của farscape1. Các bộ phận mới đã được tạo ra để làm cho nó chính xác theo bản vẽ gốc NASA 75M-05120 và 75M-05121. Mô hình farscape1 khá sơ sài nên aviator67 đã cung cấp nhiều bộ phận bổ sung. Khi bắt tay vào làm mô hình này, tôi nhận ra rằng mô hình farscape1 có quá nhiều điểm không chính xác. Do đó, tôi đã không sử dụng bất kỳ bộ phận nào của farscape1 cho mô hình này. Tuy nhiên, tôi đã sử dụng nhiều bộ phận do aviator67 bổ sung cũng như một số bộ phận khác đã được cung cấp cho tôi trong quá trình làm. Tham khảo bảng tính các bộ phận để xem nguồn gốc của các bộ phận khác nhau. Ở phía trên, tôi dự định thêm cần cẩu của ChristineZ.

Quy trình: Bắt đầu với bảng tính liệt kê tất cả các bộ phận cần in cùng với nguồn gốc của chúng. Mô hình này không dành cho người yếu tim vì có hơn 5000 chi tiết. Tôi khuyên bạn nên nghiên cứu kỹ các bức ảnh, bản vẽ gốc cùng với bản vẽ Cận cảnh của Micro Artwork. Tôi cũng đã cung cấp các bảng tính mô tả dầm chữ I, chân và các bộ phận khác theo từng tầng.

CẢNH BÁO: Mô hình này vẫn đang trong quá trình hoàn thiện. Nếu bạn muốn xây dựng toàn bộ mô hình, tôi khuyên bạn nên bắt đầu với Bệ phóng (phần đế mà Tháp Tiếp nhiên liệu đặt lên) và Tên lửa Saturn V (tôi đã mô hình hóa mô hình amphioxus tỷ lệ 1/60). Tình trạng tổng thể được liệt kê dưới đây. Tình trạng chi tiết từng bộ phận có trong bảng tính các bộ phận. Bạn có thể theo dõi tiến độ của tôi tại http://www.spacemodels-forum.com/t41f46578-Scale-LUT.html

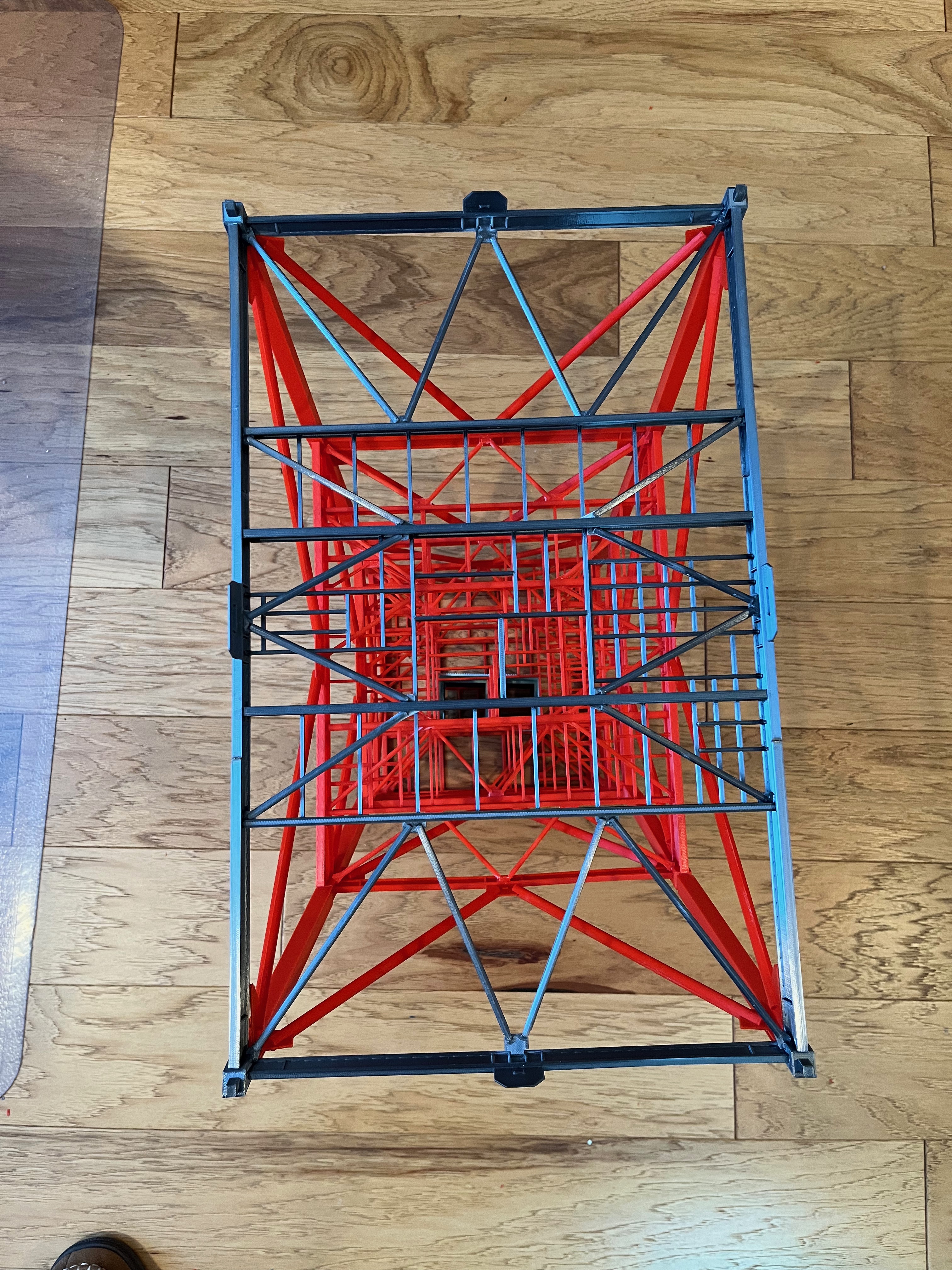

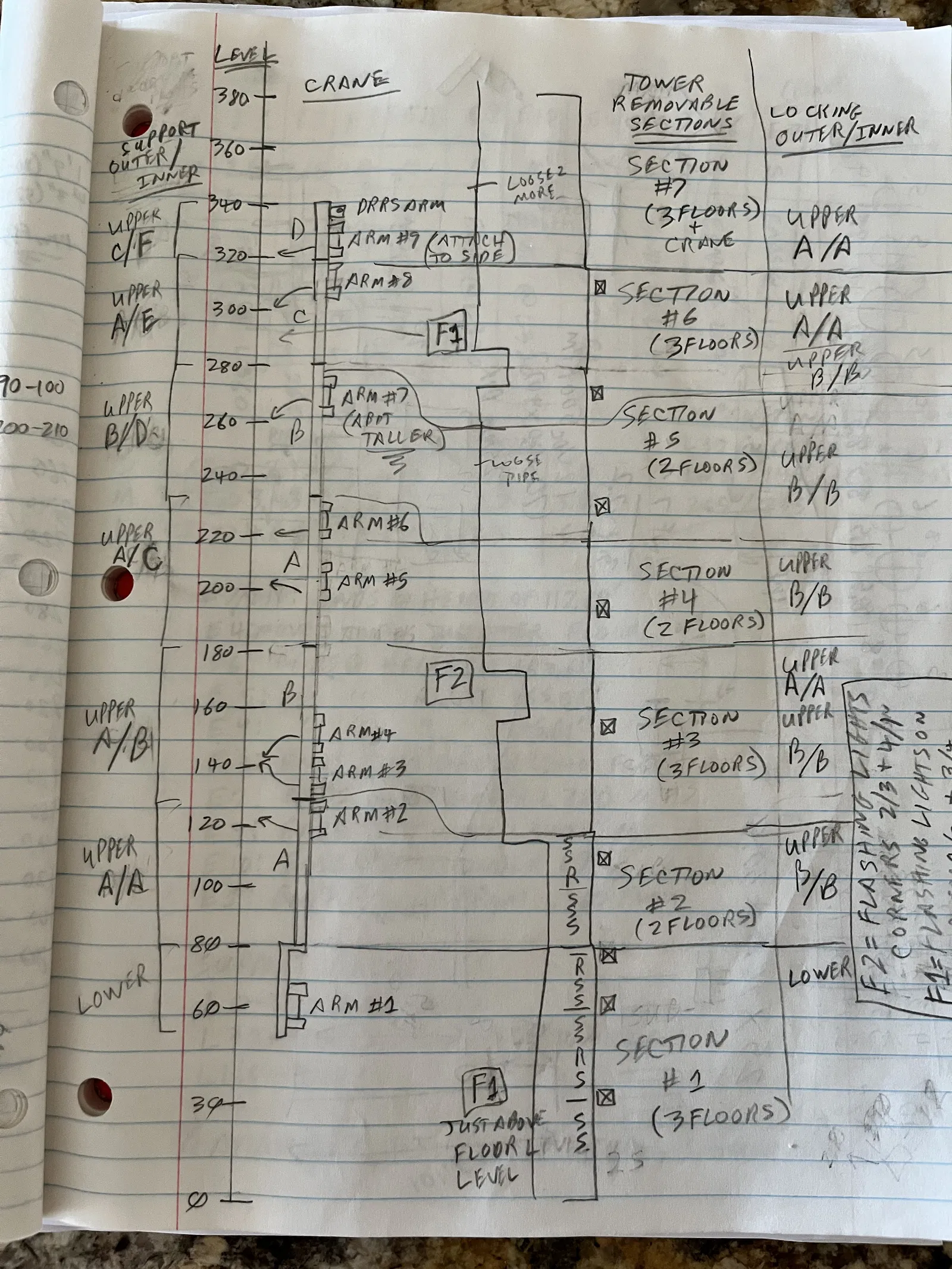

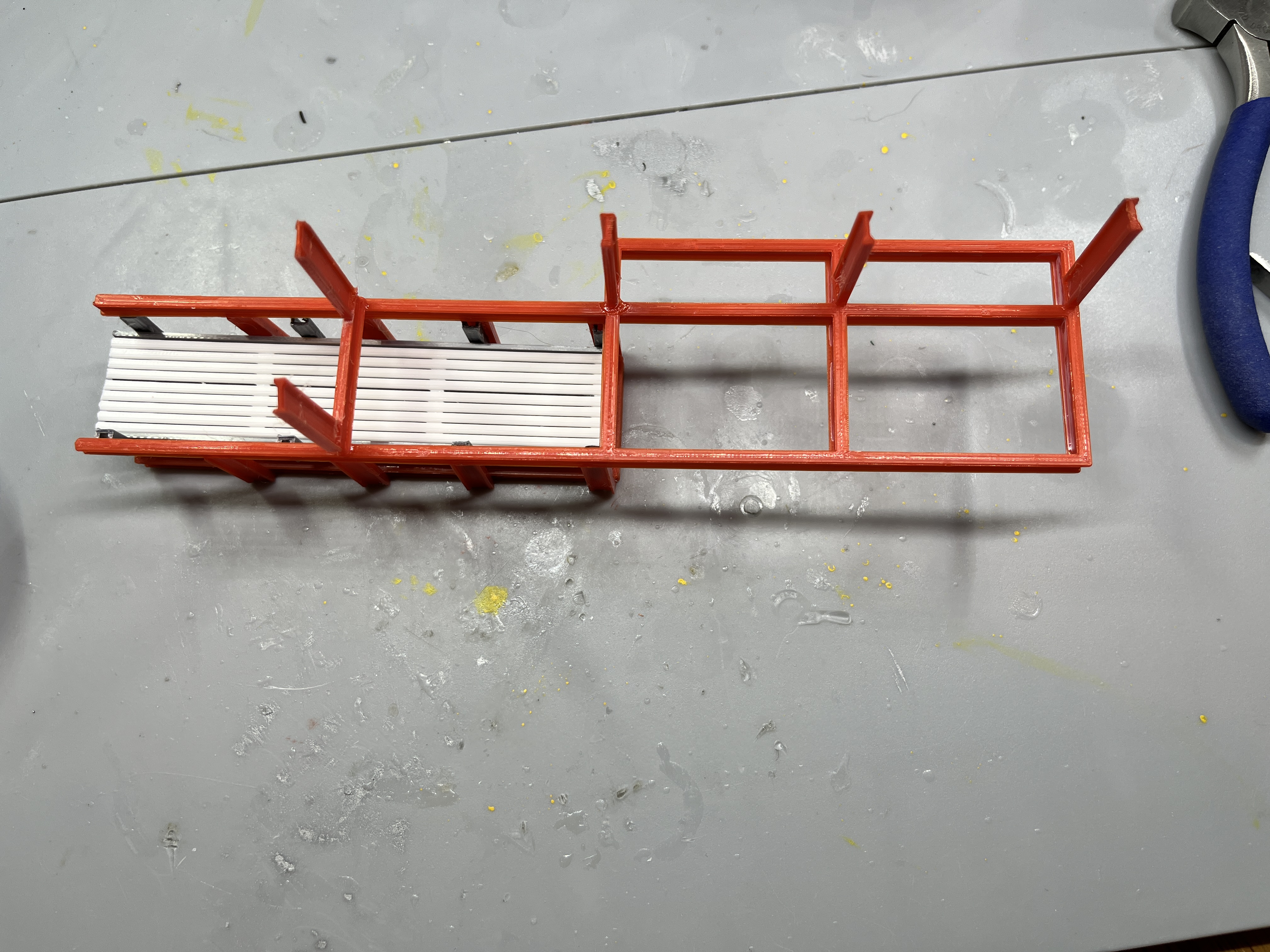

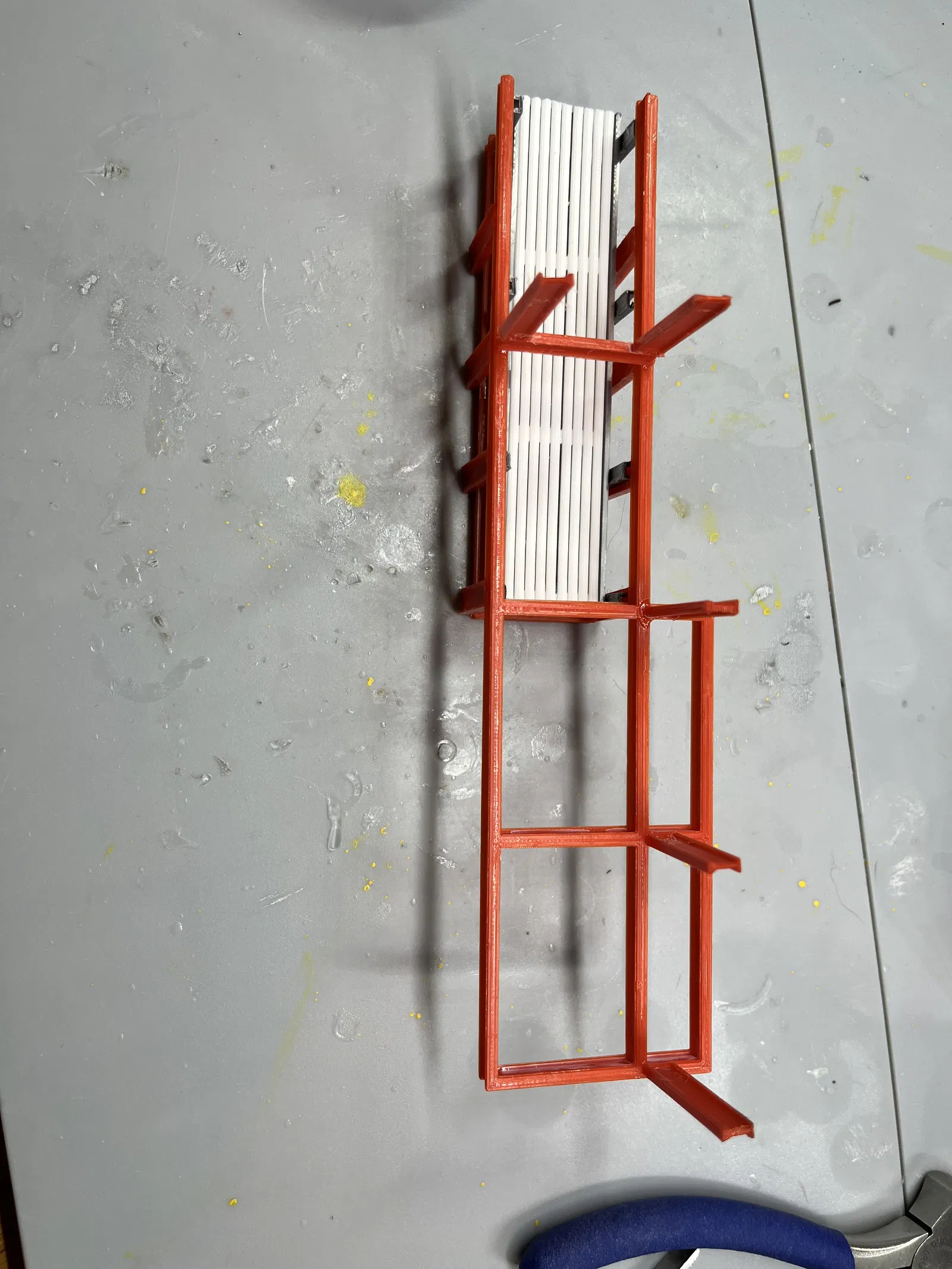

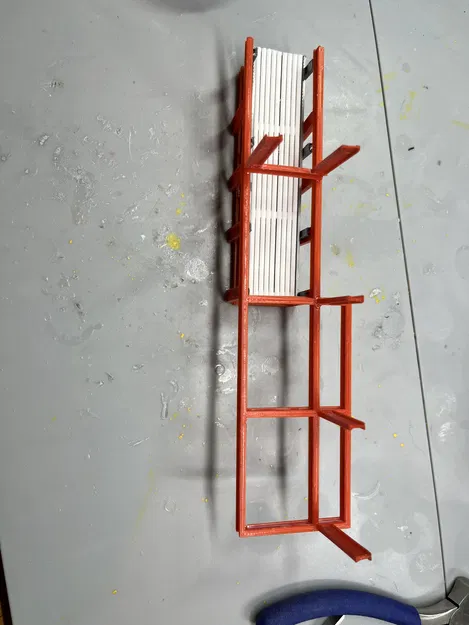

Do kích thước của mô hình này, tôi đã chia nó thành nhiều phần. Tôi đã chọn không dán các phần này lại với nhau để có thể tháo rời và di chuyển tháp. Lưu ý rằng mô hình nên được xây dựng từ dưới lên, từng tầng một.

Mô hình được chia thành nhiều mô hình trên trang này chứa các bộ phận tương tự do số lượng bộ phận quá lớn. Các mô hình và tình trạng tổng thể của chúng như sau:

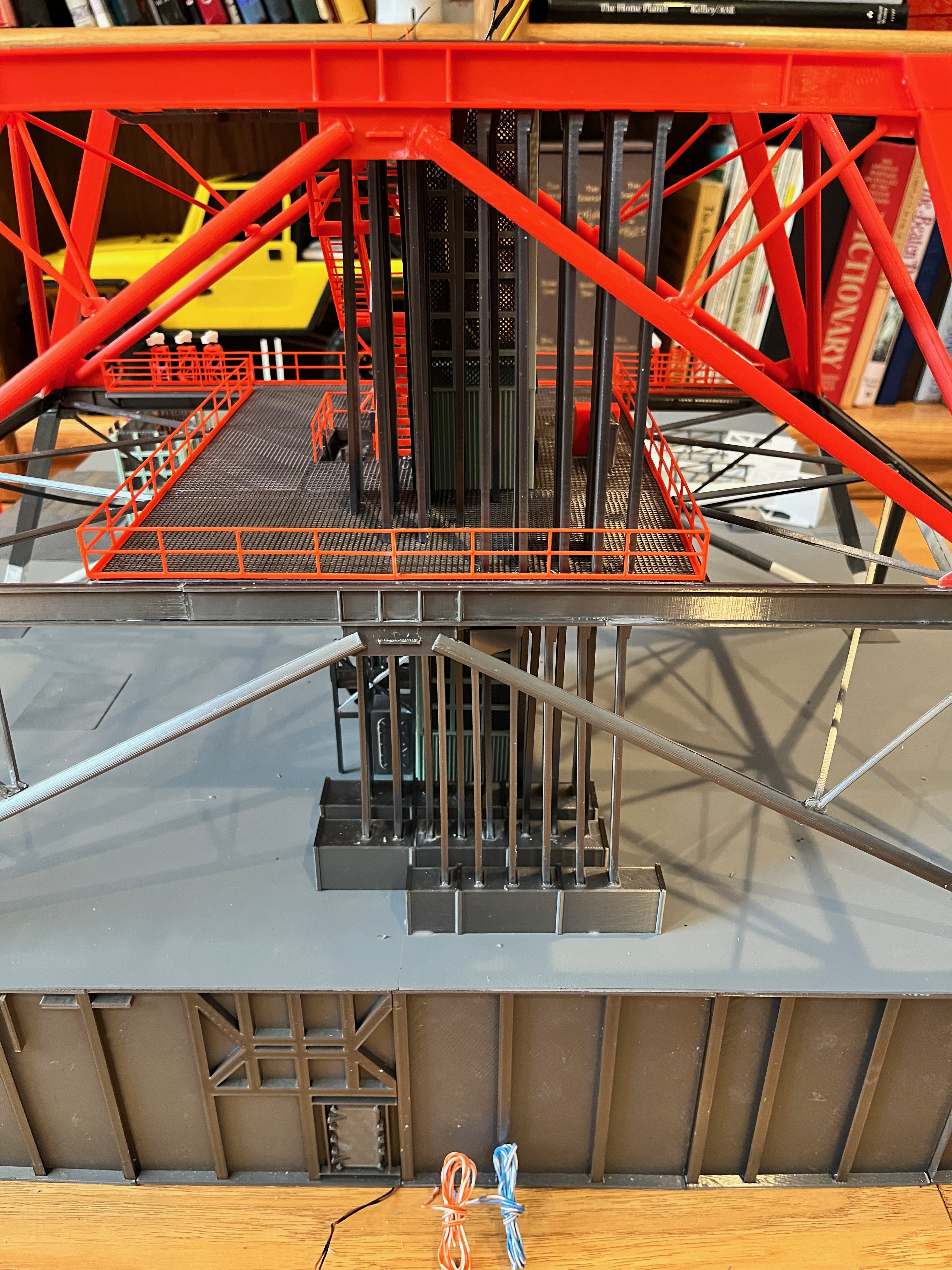

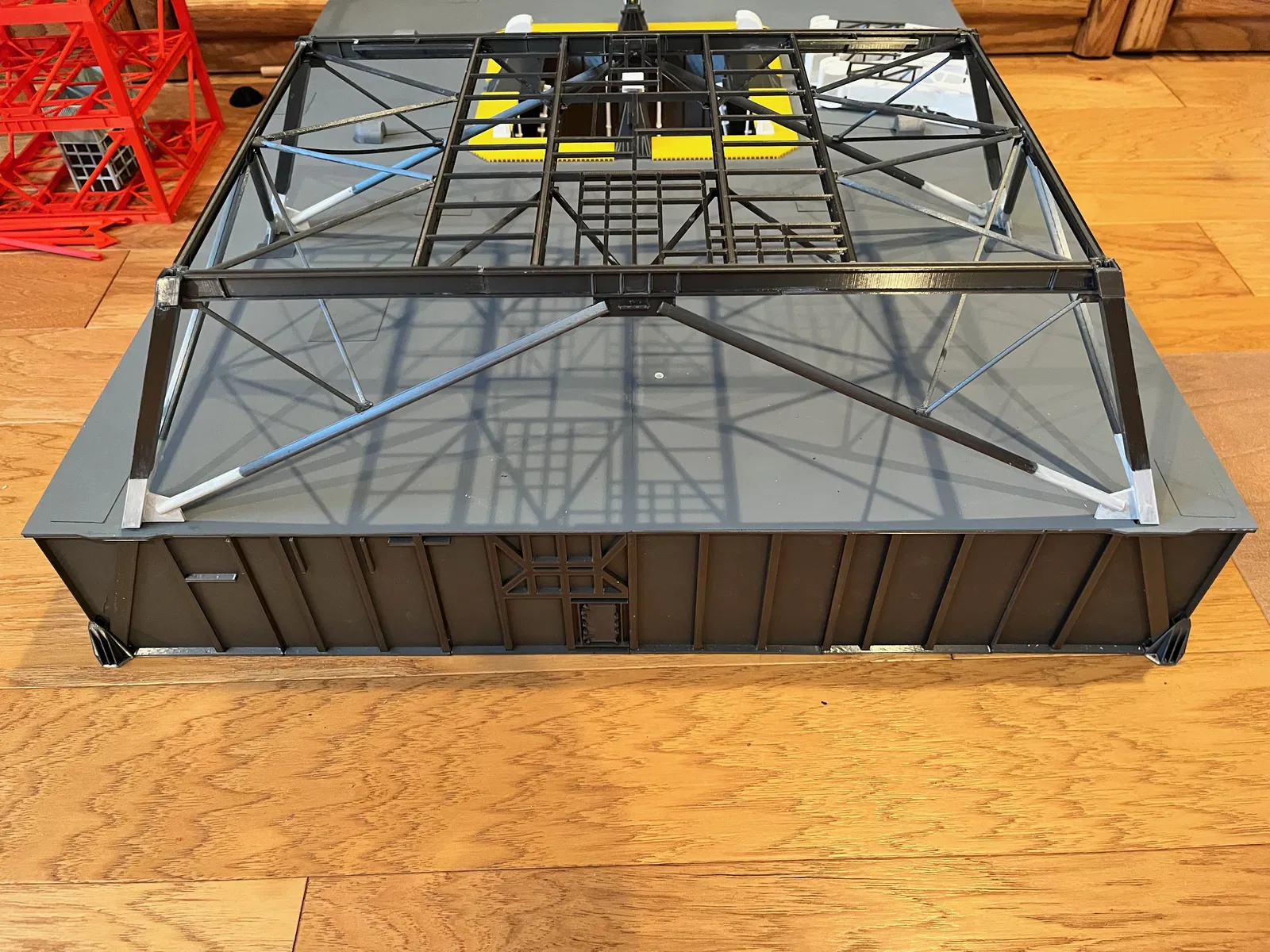

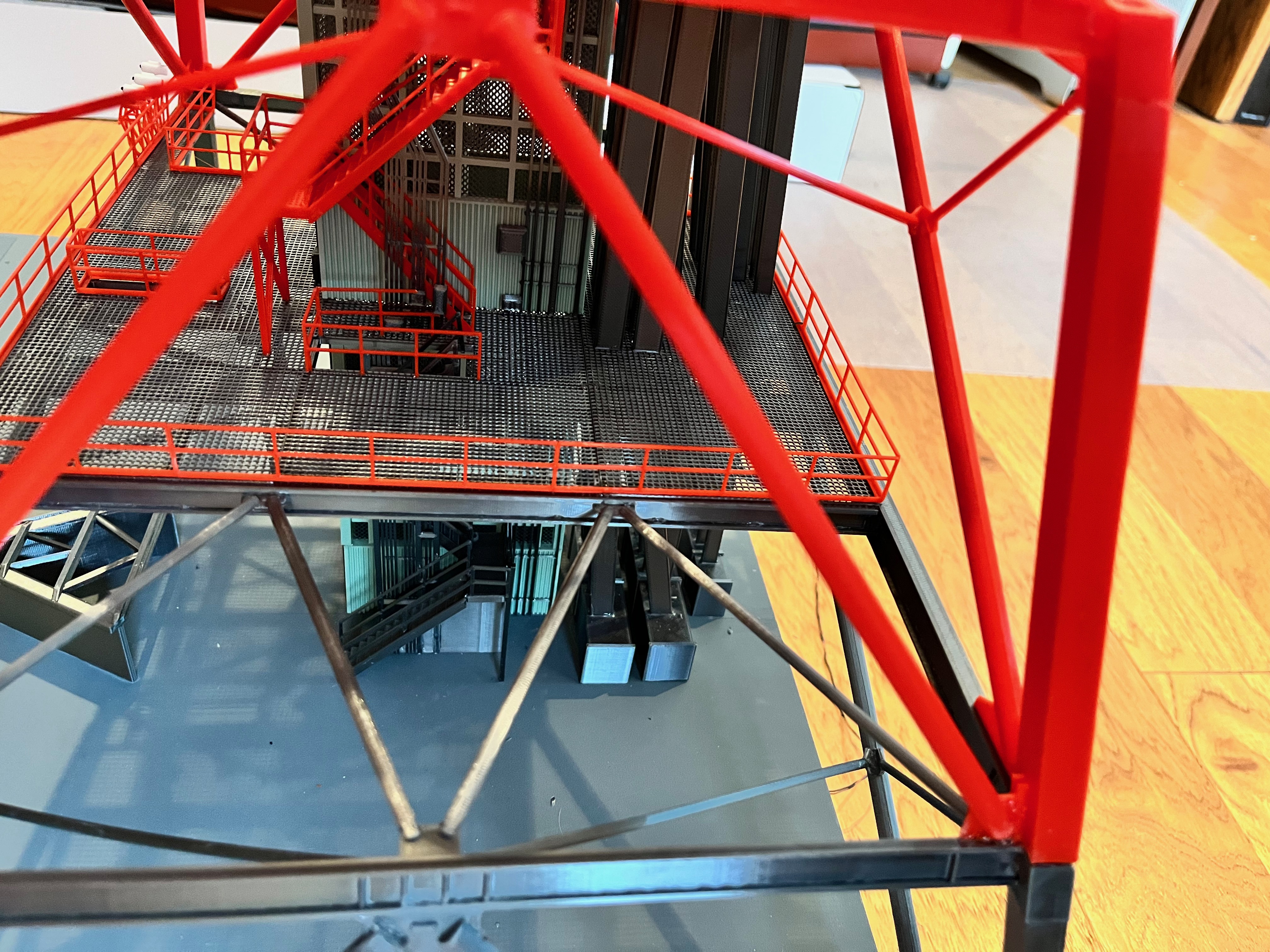

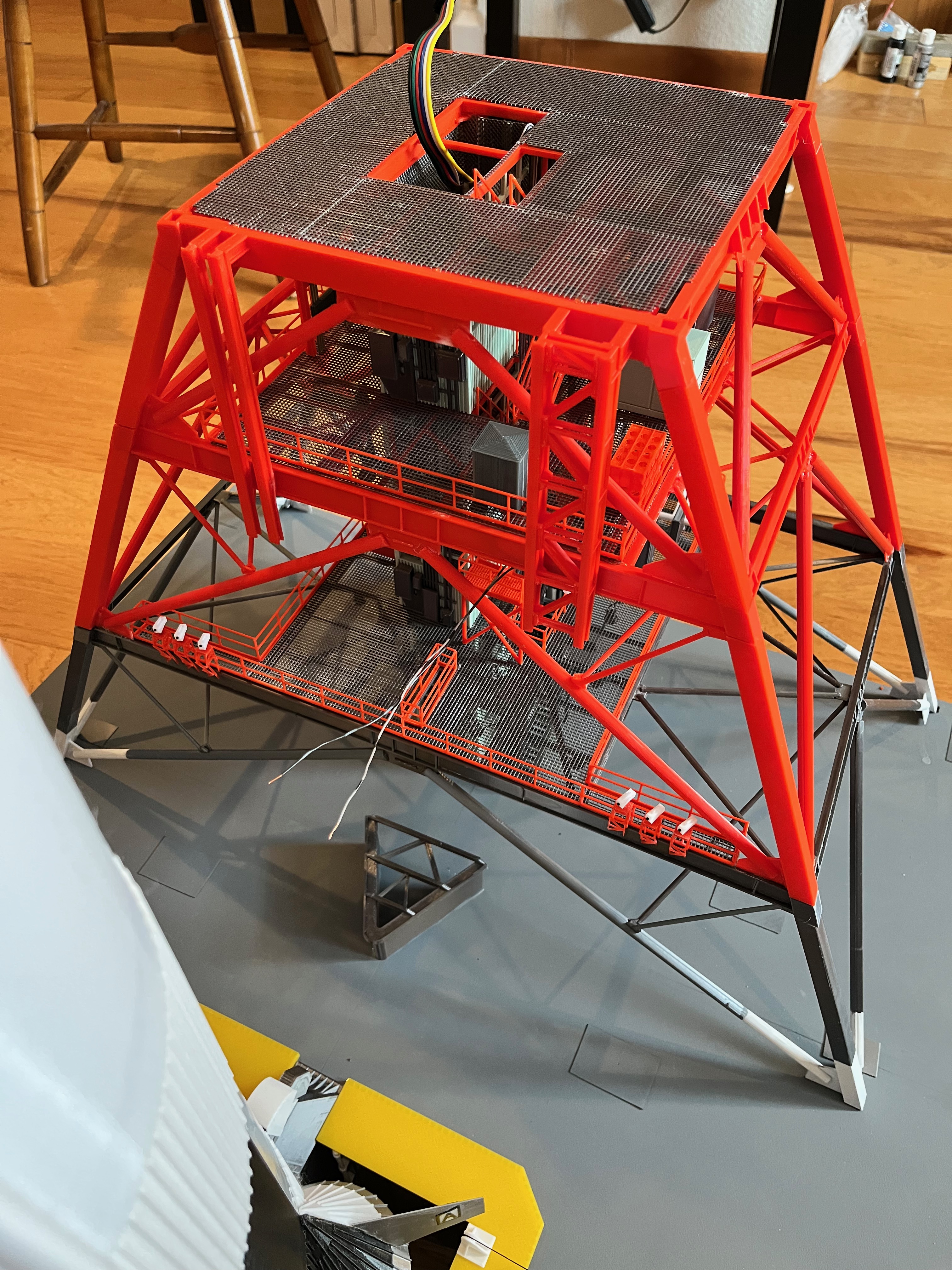

1. Bệ phóng - Hoàn thành trừ lan can viền

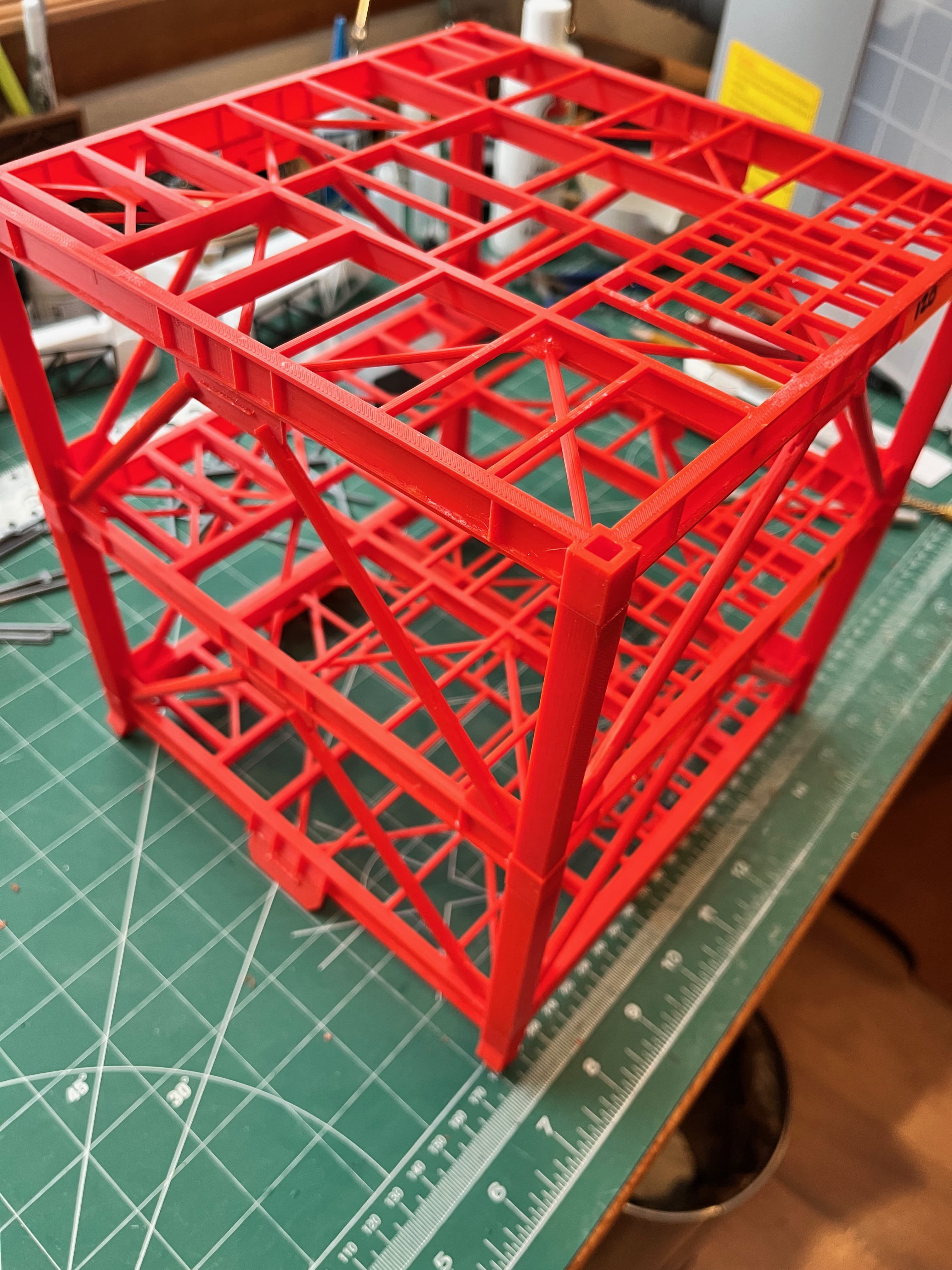

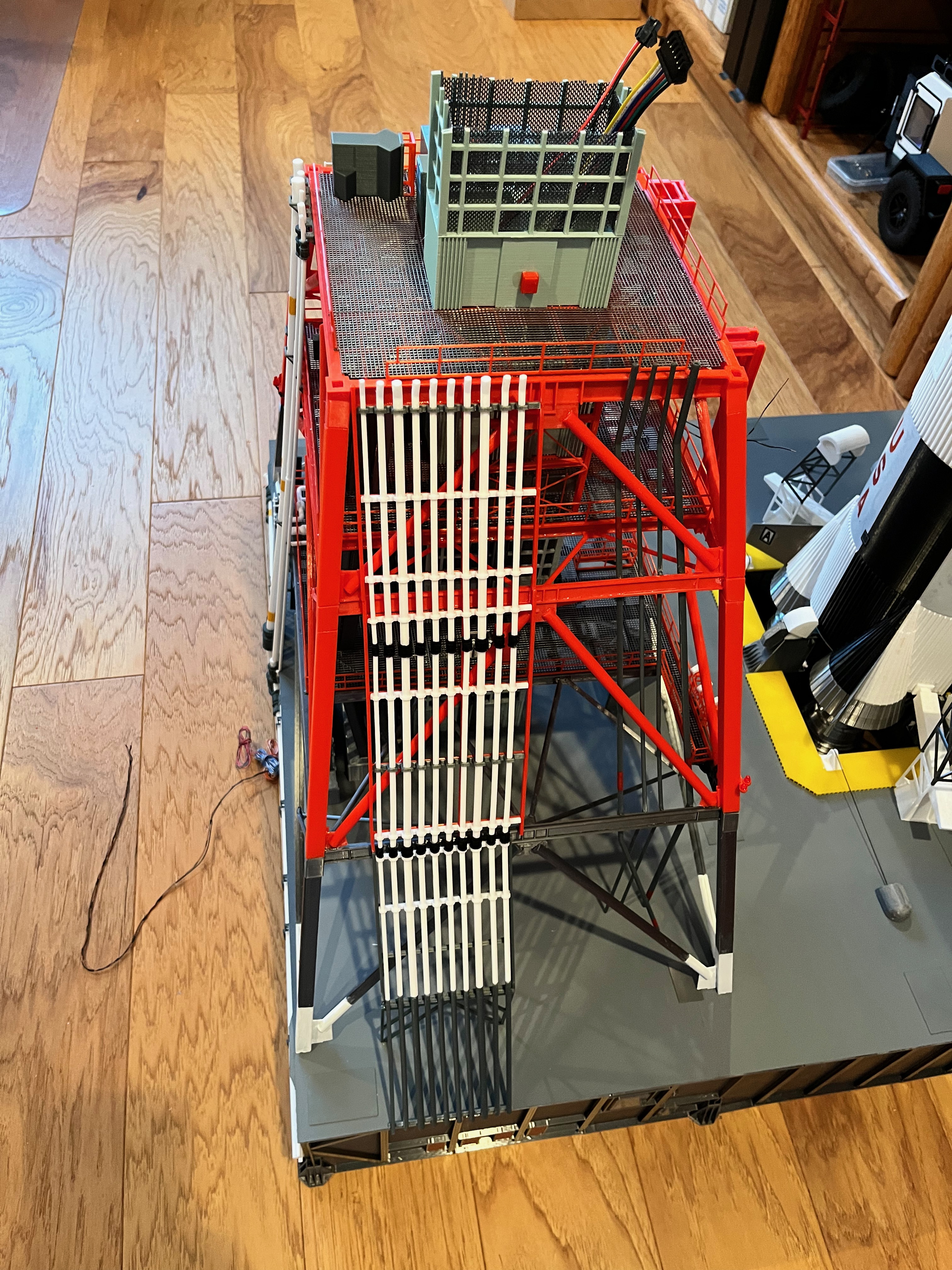

2. Cấu trúc (được ghi lại trong mô hình này) - Hoàn thành đến Tầng 260
3. Cấu trúc tầng giữa - Hoàn thành
4. Thang máy và Cầu thang - Hoàn thành đến Tầng 260
5. Sàn và Lan can - Hoàn thành đến Tầng 260
6. Thiết bị - Hoàn thành đến Tầng 260
7. Khay cáp - Hoàn thành đến Tầng 260
8. Đèn - Hoàn thành đến Tầng 260
9. Máy ảnh - Hoàn thành đến Tầng 260
10. Khí áp kế - Hoàn thành
11. Đường ống ngoài Mặt 1 - Hoàn thành đến Tầng 260
12. Đường ống ngoài Mặt 2 - Hoàn thành đến Tầng 260
13. Đường ống ngoài Mặt 3 - Hoàn thành
14. Đường ống ngoài Mặt 4 - Hoàn thành đến Tầng 260
15. Cánh tay xoay #1 Hoàn thành
16. Cánh tay xoay #2 Hoàn thành
17. Cánh tay xoay #3 Hoàn thành
18. Cánh tay xoay #4 Hoàn thành
19. Cánh tay xoay #5 Hoàn thành
20. Cánh tay xoay #6 Hoàn thành
21. Cánh tay xoay #7 Hoàn thành
22. Cánh tay xoay #8 Chưa bắt đầu
23. Cánh tay xoay #9 Chưa bắt đầu
24. DRRS Chưa bắt đầu
25. Cần cẩu Chưa bắt đầu
