Vỏ Chống Thấm Nước Kép 18650 cho Meshtastic RAK19007

Trang này và các mô hình này vẫn đang trong quá trình hoàn thiện, tôi có một số phiên bản khác của mô hình muốn bổ sung và một số chi tiết tôi muốn thêm vào trang này.

Danh sách việc cần làm

• Thêm giải thích tên tệp
• Thêm danh sách vật liệu (BOM) cho các phiên bản khác nhau
  • Thêm liên kết sản phẩm cho BOM
• Thêm tệp CAD
• Thêm các phiên bản chống nước và bộ đệm kín
• Có lẽ thêm các phiên bản gắn bằng nam châm?

Mô tả

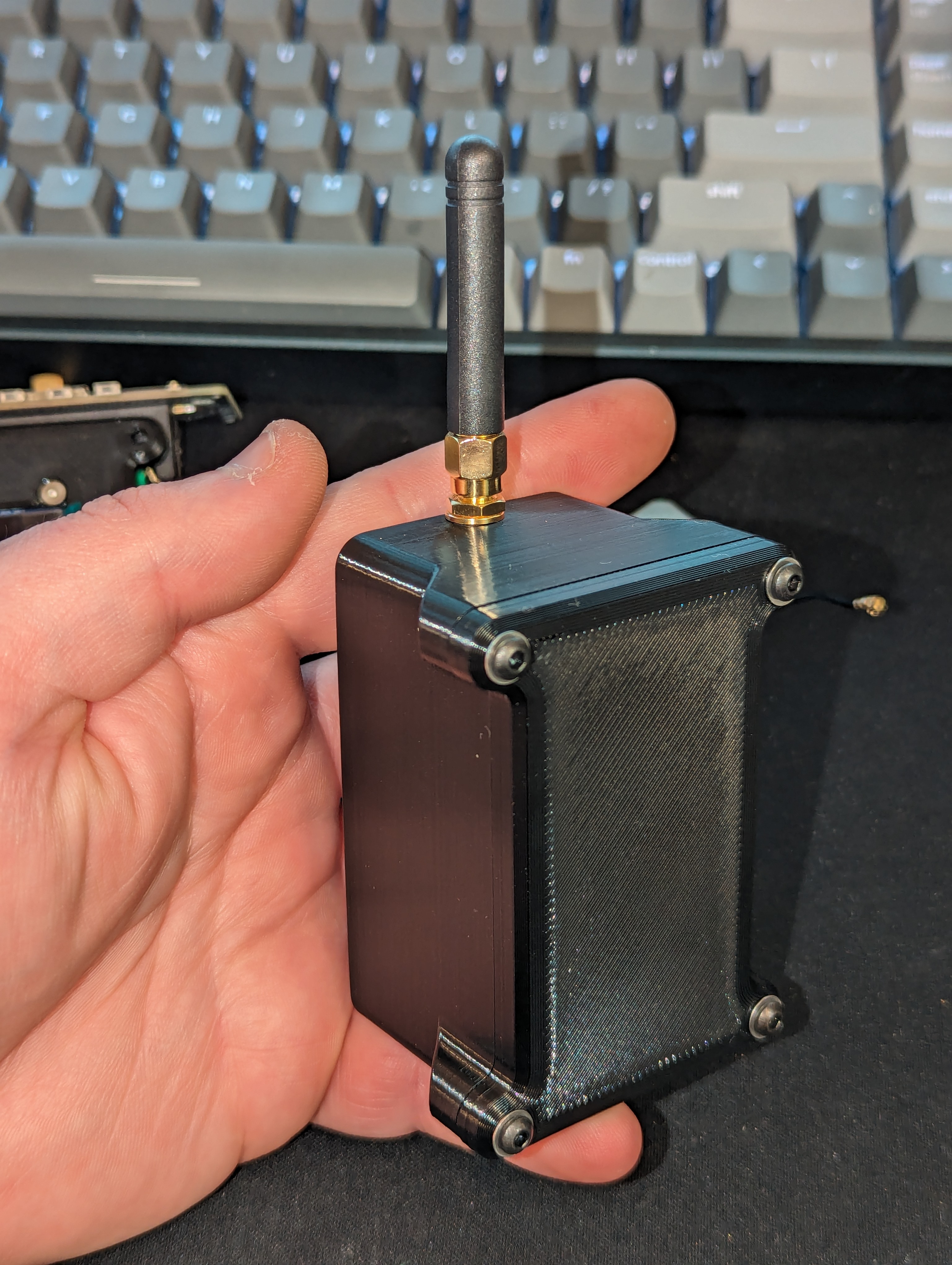

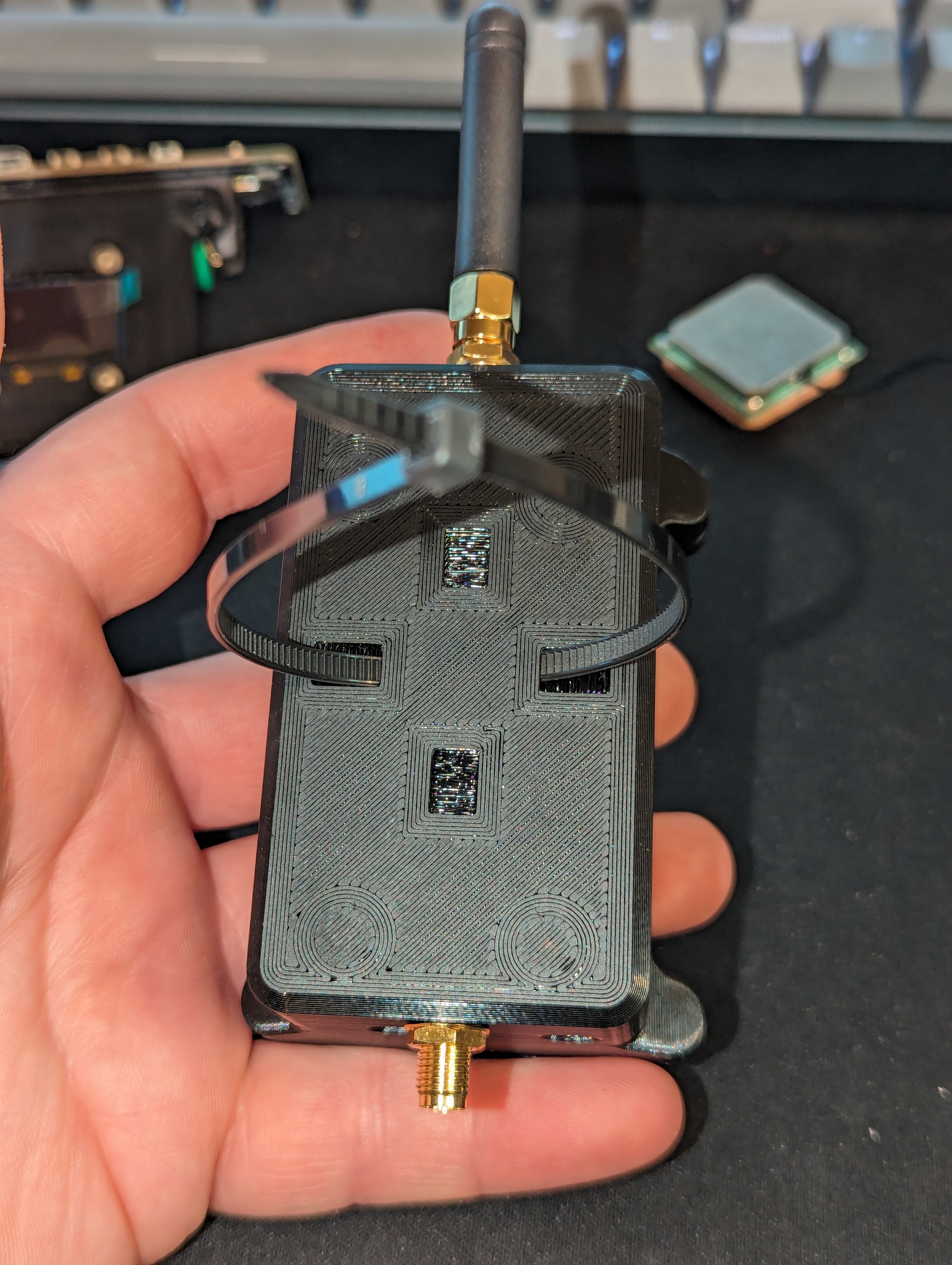

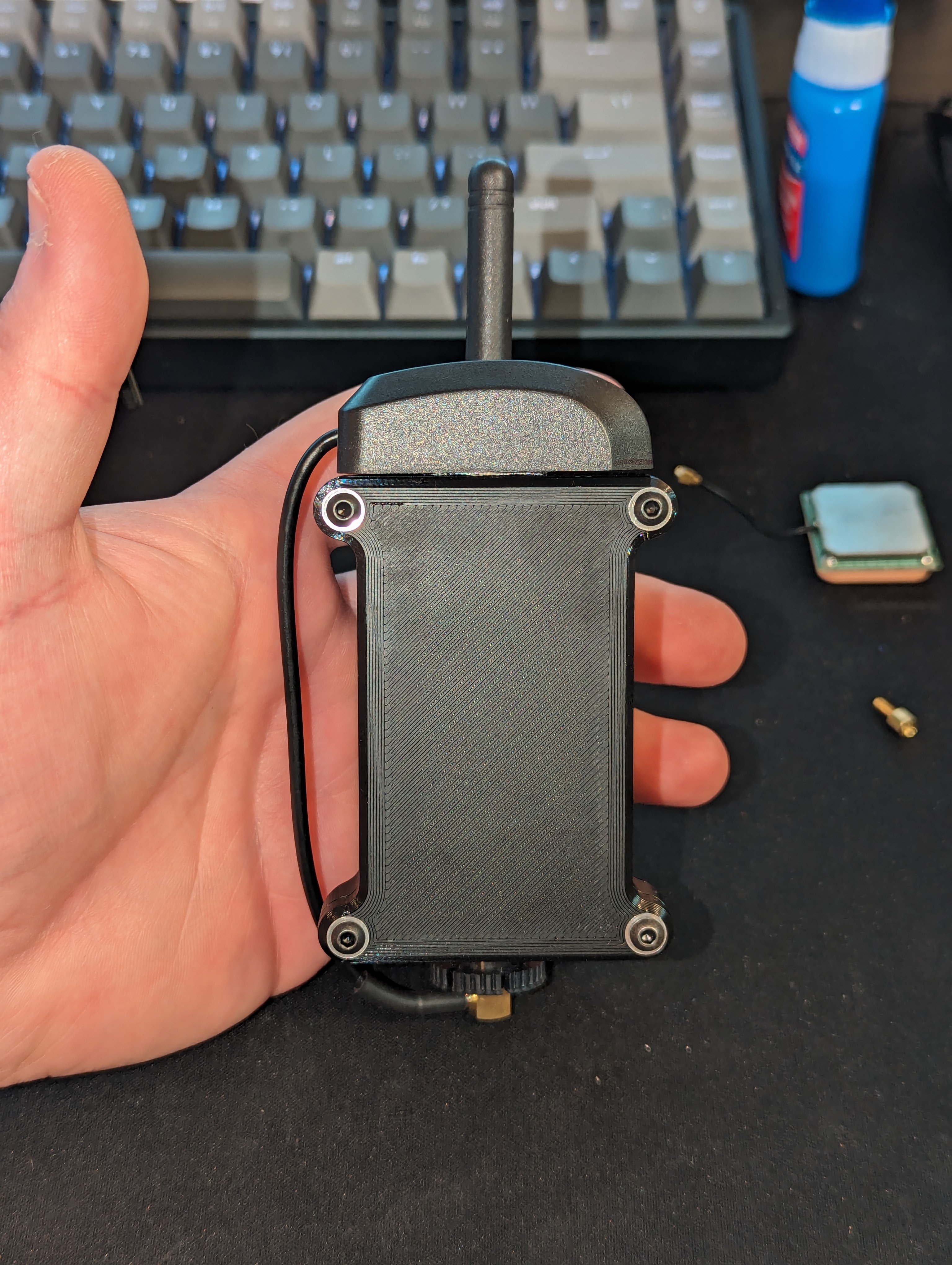

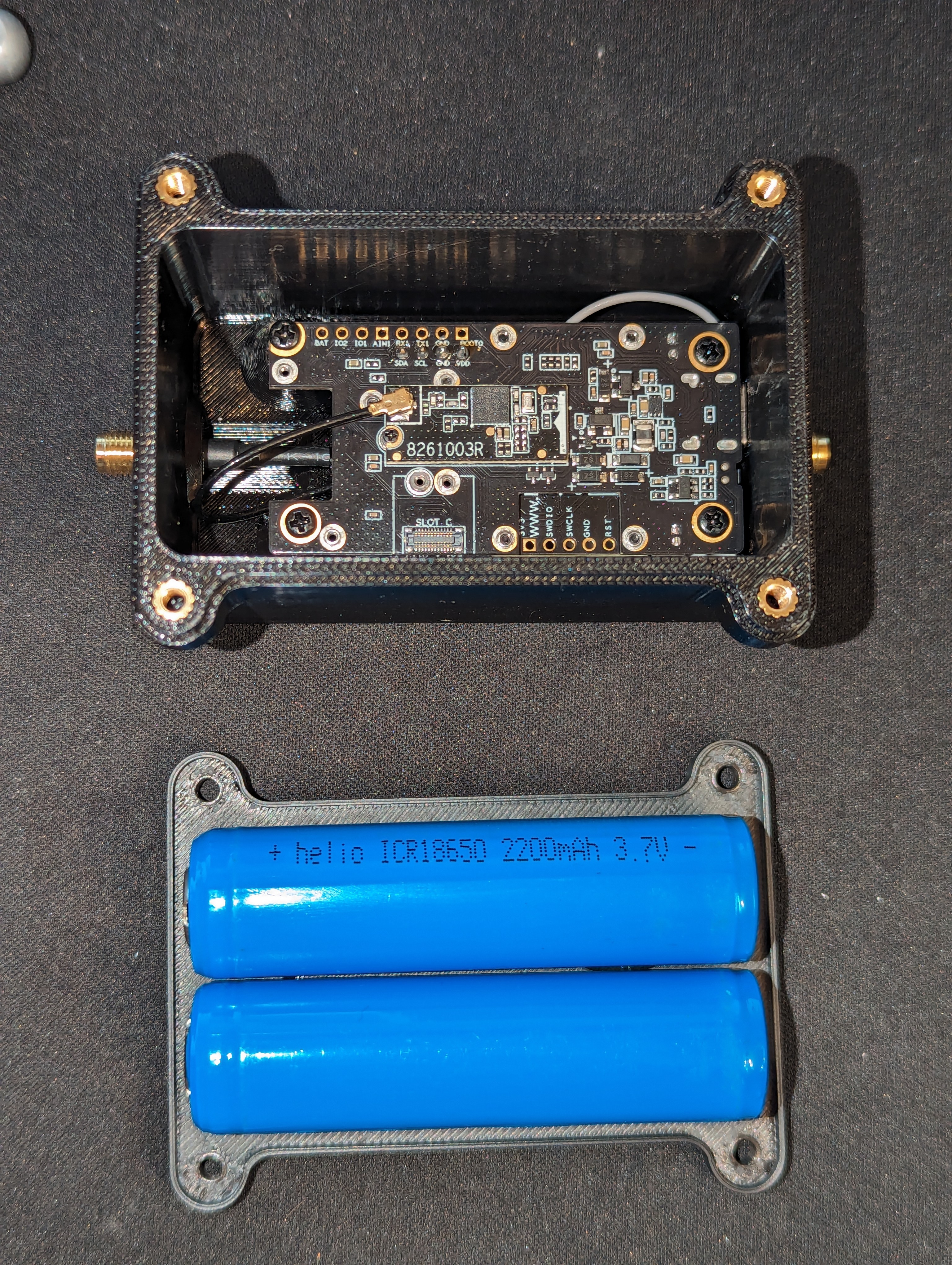

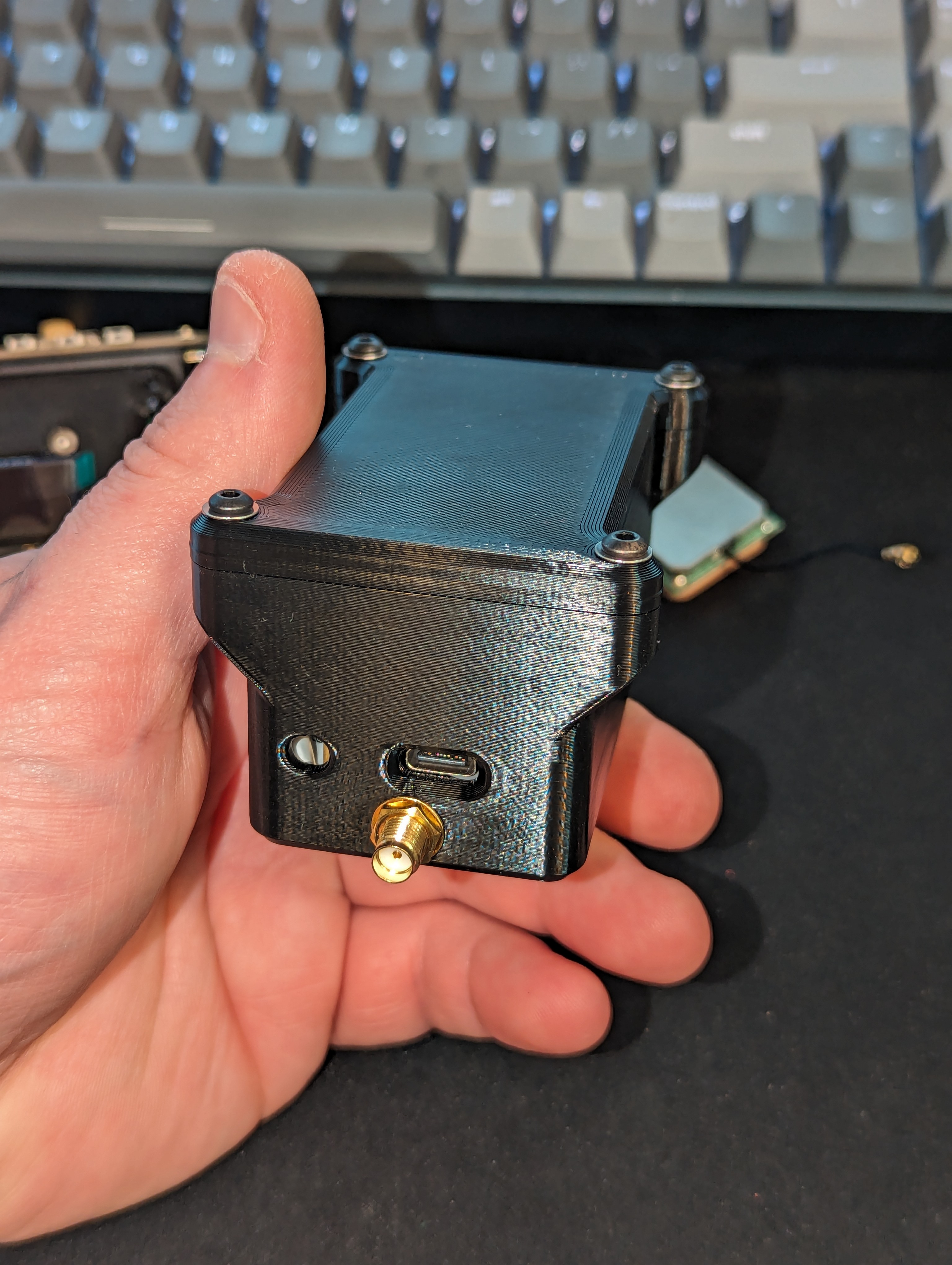

Đây là một hộp đựng chắc chắn, chống thời tiết cho bo mạch RAK19007 Meshtastic. Đây không phải là hộp nhỏ nhất có thể, nhưng nó rất bền, có thể chống nước (cho các phiên bản tương lai) và in ra mà không cần hỗ trợ. Nó chứa hai pin lithium-ion 18650, có thể được kết nối song song để cho phép một nút Meshtastic hoạt động trong tối đa hai tuần nếu không sử dụng đơn vị GPS hoặc các cảm biến/màn hình khác. Nó có một cổng ăng-ten ở trên cùng của hộp cho ăng-ten LoRa và một cổng ăng-ten khác ở dưới cùng cho ăng-ten GPS, nếu có sử dụng. Ngoài ra còn có một lỗ ở dưới cùng để luồn dây từ tấm pin mặt trời hoặc nguồn sạc khác, và một lỗ khác để truy cập cổng USB. Có (số lượng chưa xác định) phiên bản của hộp có thể được chống nước hoàn toàn bằng cách sử dụng vòng chữ O và TPU in hoặc miếng đệm cao su/bọt cắt, tạo ra một nút Meshtastic thậm chí có thể hoạt động trong môi trường biển. Nó bao gồm các khe ở mặt sau của hộp để gắn hộp vào các vật dụng bằng dây rút.

Tính năng

• SimpleHole - có một lỗ ở dưới cùng của hộp để luồn dây sạc năng lượng mặt trời qua, thay vì một lỗ ren M8 ở bên cạnh.
• NoInserts - các lỗ lắp được thiết kế để lắp trực tiếp vít, thay vì được thiết kế để lắp vòng đệm ren nhiệt.
• NoGPS - không có lỗ để kết nối ăng-ten GPS (không có chỗ trong hộp này cho ăng-ten GPS bên trong, vì vậy tùy chọn này có nghĩa là bạn không thể sử dụng GPS).
• NoSolar - không có lỗ để luồn dây từ tấm pin mặt trời, cách duy nhất để sạc nút là qua cổng USB.

Thêm giải thích tên tệp ở đây

Chống nước

Thêm các bước bổ sung để chống nước cho hộp ở đây

• Rõ ràng là tính năng USB không thể sử dụng được vì nó chỉ là một lỗ hở trên hộp. Để chống chịu thời tiết thông thường, lỗ này sẽ ổn vì nó nằm ở dưới đáy hộp.
• Mô hình TPU-Seal nên được in bằng TPU (hoặc vật liệu linh hoạt khác) hoặc cắt ra từ một số vật liệu làm kín linh hoạt. Điều này tạo ra một lớp đệm kín giữa hộp và nắp.
• Lỗ ăng-ten SMA có một lỗ khoét ở mặt trong của hộp để sử dụng vòng chữ O nằm giữa phần lục giác phía sau của đầu nối SMA và hộp.
• Lỗ ren M8 có một lỗ khoét để lắp vòng chữ O trên đầu nối cáp, kết hợp với dây tròn (thay vì nhiều dây) sẽ tạo ra một mối bịt kín chống nước cho đầu vào nguồn năng lượng mặt trời.
• Cuối cùng, bản thân các bản in 3D phải chống nước, vì vậy nên sử dụng PETG, in chậm hơn, nóng hơn và ít làm mát hơn, đồng thời sử dụng ít nhất 3-4 lớp.

Vật liệu

Hộp cơ bản

• 4x vòng đệm ren nhiệt M3x6mm Amazon
• 4x vít máy M3x8mm Amazon
• 4x vòng đệm M3 Amazon
• 3x vòng đệm ren nhiệt M2.5x4.5mm Amazon
• 3x trụ định vị M2.5x8mm Amazon
• 3x vít máy M2.5x3mm (Tôi đã sử dụng loại đi kèm với RAK19003, nhưng bất kỳ loại nào dài từ 3mm đến 8mm đều được)
• 2x cáp SMA sang U.FL 8cm (thêm liên kết ở đây)
• 1x vòng chữ O 5mm Amazon (Tôi đã sử dụng loại vòng chữ O mà mọi người mua để sửa đổi bàn phím vì chúng rất mềm và rất rẻ)
• 1x ăng-ten LoRa SMA Amazon (liên kết là 915MHz cho thị trường Bắc Mỹ)
• 1x ăng-ten GPS (nếu có kế hoạch sử dụng module GPS (thêm liên kết ở đây)
• 1x Bo mạch chủ RAK19007 (thêm liên kết ở đây)
• 1x RAK4631 (nRF52840) hoặc RAK113100 (RP2040) Core Module rakwireless-RAK4631 rakwireless-RAK113100

Ghi chú khác

• Các pin 18650 nên được gắn vào nắp bằng keo hoặc băng dính hai mặt loại mạnh như VHB.
• Bạn có thể sử dụng ăng-ten GPS như nguyên trạng, nhưng tôi khuyên bạn nên rút ngắn cáp để tránh có quá nhiều dây thừa lủng lẳng.

Nâng cấp/Thay đổi dự kiến

Thêm các nâng cấp/thay đổi dự kiến ở đây

Chủ động sửa đổi các mô hình này theo ý muốn, tôi đã thêm các tệp CAD để việc đó dễ dàng hơn. Ngoài ra, tôi không quan tâm nếu ai đó muốn lấy những mô hình này và bán chúng, thành thật mà nói, tôi không nghĩ chúng đáng để bán, nhưng nếu bạn muốn bán chúng, chỉ cần để lại một liên kết trở lại trang này ở đâu đó trong danh sách của bạn.
