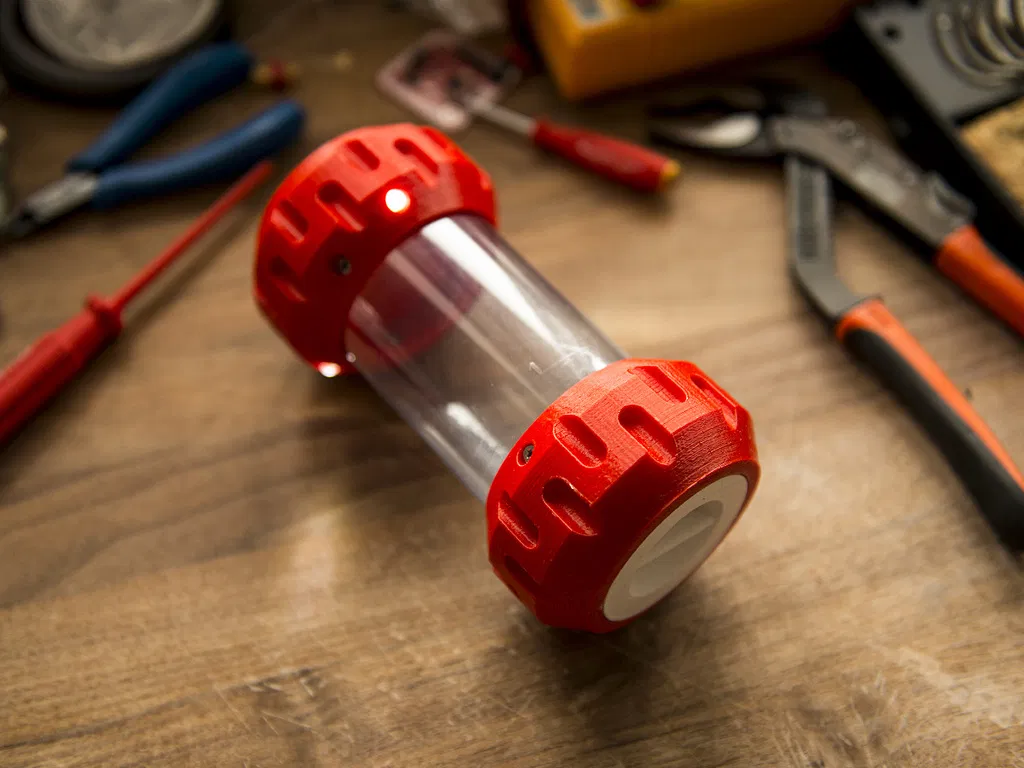

Ống Hộp Tiếp Nối Seidenstrasse

Đầu tiên, bạn kiếm một cái chai hoặc vật gì tương tự để làm phần ống, rồi chỉnh sửa file nếu đường kính ngoài của bạn không phải là 62 mm. Tôi đã dùng chai nước mua ở 30c3, loại trong suốt và không có hoa văn ở phần giữa, nhưng loại họ bán ở 32c3 thì hơi khác một chút.

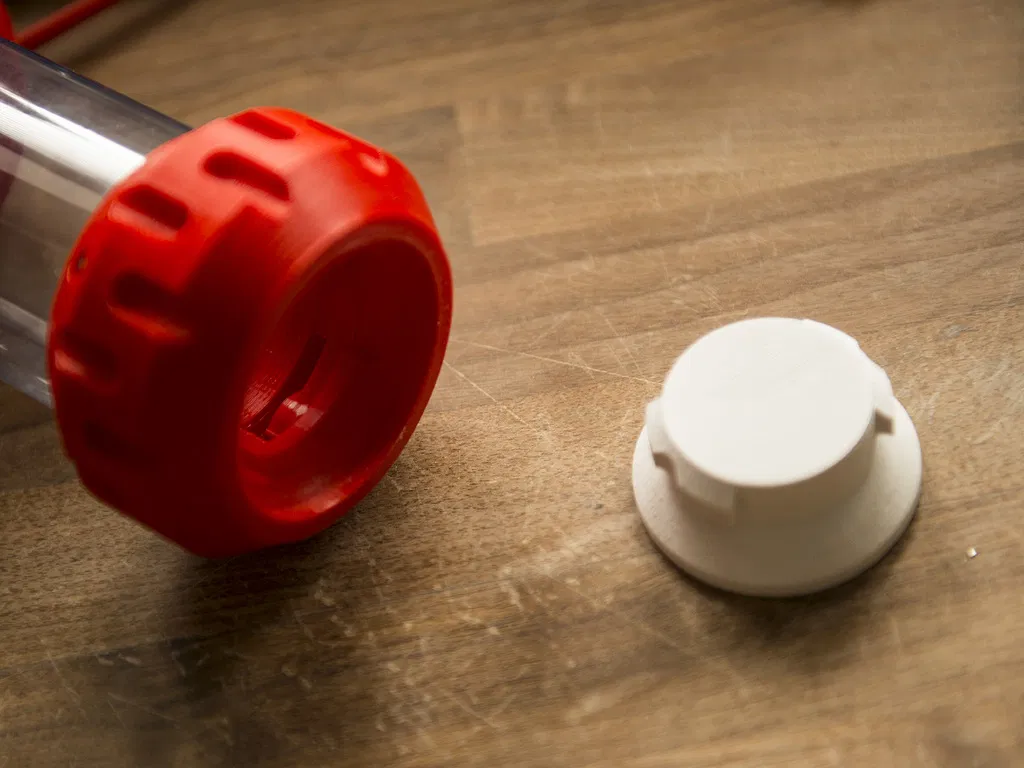

Sau đó, in các bộ phận ra, bạn cần mỗi thứ một cái. Tôi đã in hai cái nắp với màu tương phản để dễ nhận biết là bộ phận có thể tháo rời.

Khi in xong phần đáy, bạn có thể bắt đầu dán đèn LED vào, rồi hàn chúng lại với nhau theo kiểu nối tiếp.

Hàn mạch Joule Thief, nhưng dùng dây đồng mảnh và quấn thật nhiều vòng (50+ vòng), nếu không thì điện áp sẽ không đủ cao để 3 đèn LED mắc nối tiếp sáng lên rõ.

Hàn hai đoạn dây nhỏ vào đầu ra LED trên mạch Joule Thief và đầu còn lại nối vào các đầu trống của đèn LED mắc nối tiếp (nhớ giữ đúng cực tính).

Bạn có thể cố định mạch Joule Thief bằng băng keo hai mặt loại có mút. Nếu có mút, nắp pin sẽ siết chặt và đảm bảo pin nằm chắc chắn. Bây giờ thì gắn các đệm đồng vào. Bạn chỉ cần ấn chúng vào là được, nếu không được thì bạn có thể hơ nóng đệm bằng mỏ hàn rồi ấn nhẹ vào, nhưng cẩn thận kẻo chảy quá nhiều nhựa hoặc gắn lệch, vì như vậy ốc sẽ khó vào.

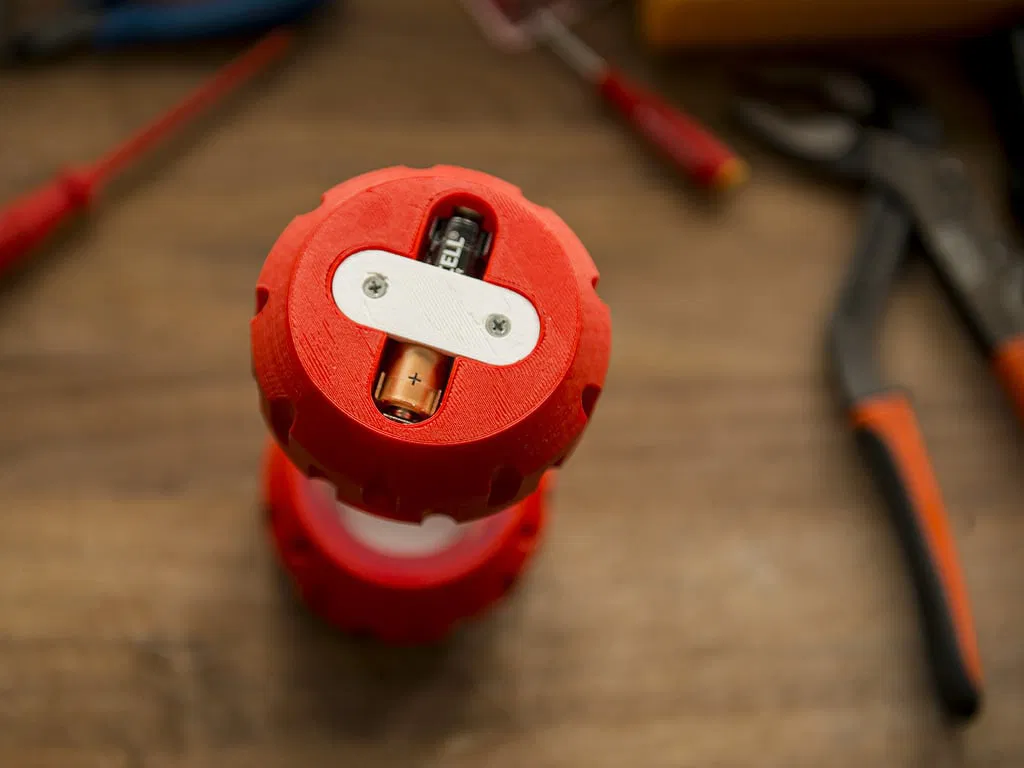

Các vít M3x16mm dùng để gắn nắp pin.

Cắt ống nhựa ra khỏi chai, bỏ phần trên và phần dưới, chỉ giữ lại phần thẳng rồi lắp nó vào phần trên.

Bây giờ bạn có thể đánh dấu vị trí cần đục lỗ và dùng dụng cụ đục lỗ để cắt. Bạn nên có thể đặt các đệm M3 vào bên trong, lắp ống và vặn các vít M3x12mm để cố định mọi thứ.

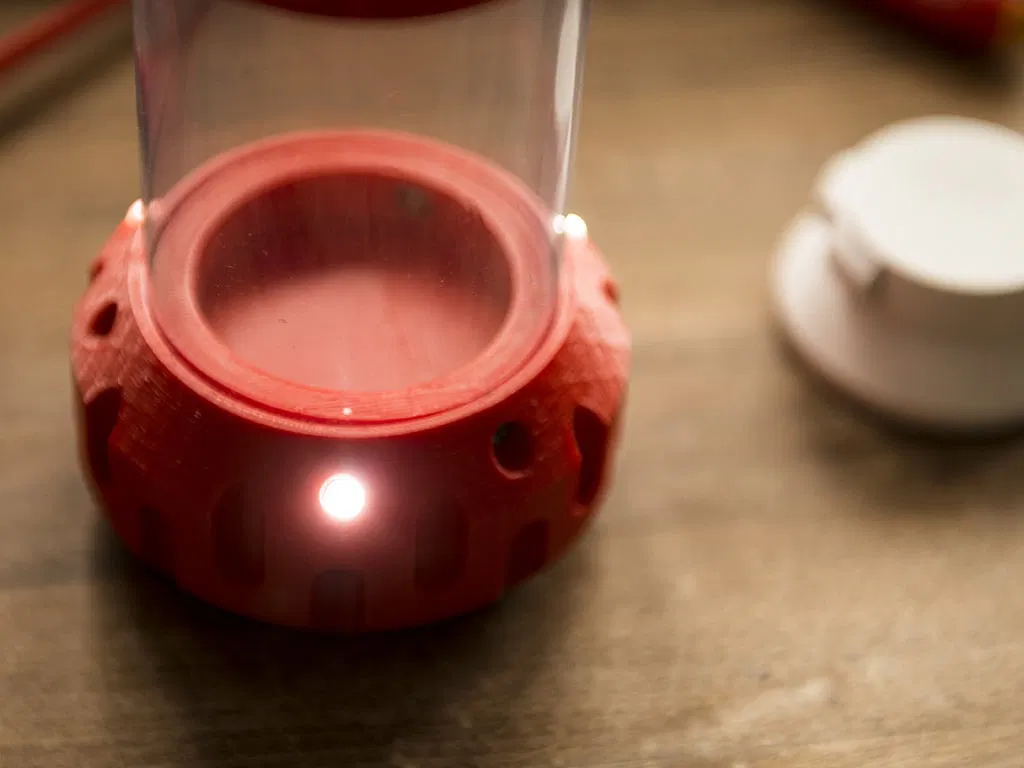

Trước khi lắp phần đáy, nhớ kiểm tra đèn LED và sửa lỗi nếu chúng không sáng.

Thiết lập in

Thương hiệu máy in:

Ultimaker

Máy in:

Ultimaker Original

Rafts:

Không quan trọng

Supports:

Không

Độ phân giải:

0.2 mm

Infill:

~30-50%

Sau khi in

Vật liệu cần thiết

Ngoài các bộ phận in 3D, bạn còn cần:

• Ống nhựa (ví dụ: từ chai nhựa PET, các file .stl tiêu chuẩn dành cho đường kính ngoài 62 mm)
• 6x vít đầu chìm M3x10mm
• 6x đai ốc M3
• 2x vít đầu chìm M3x16
• 2x đệm đồng M3
• 3x đèn LED trắng và một ít siêu keo để gắn chúng
• 1x Mạch Joule Thief có khay pin (nhưng dùng dây mảnh hơn và quấn nhiều vòng hơn trên cuộn cảm)
