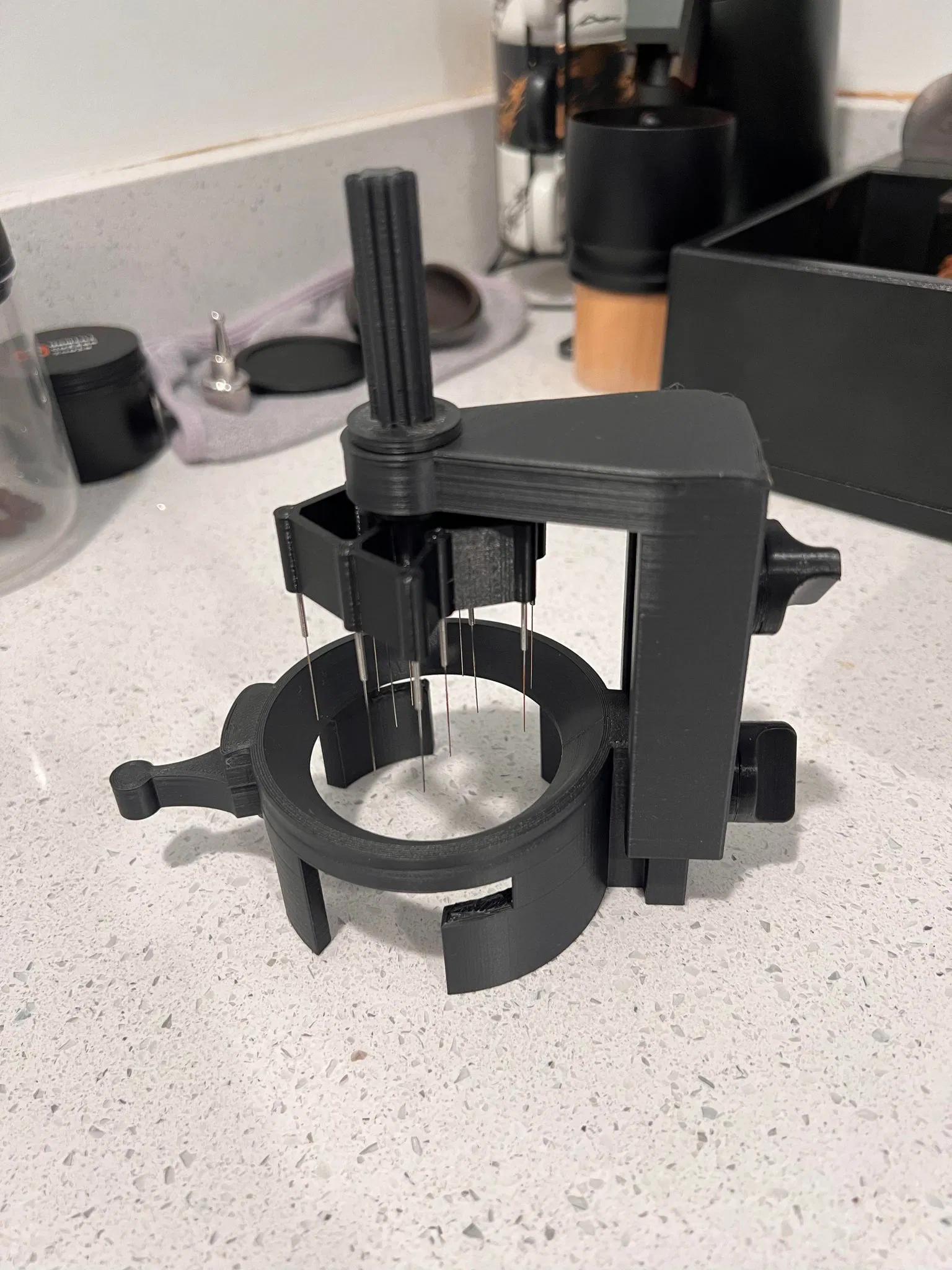

Autocomb WDT tool v1.1

Giới thiệu

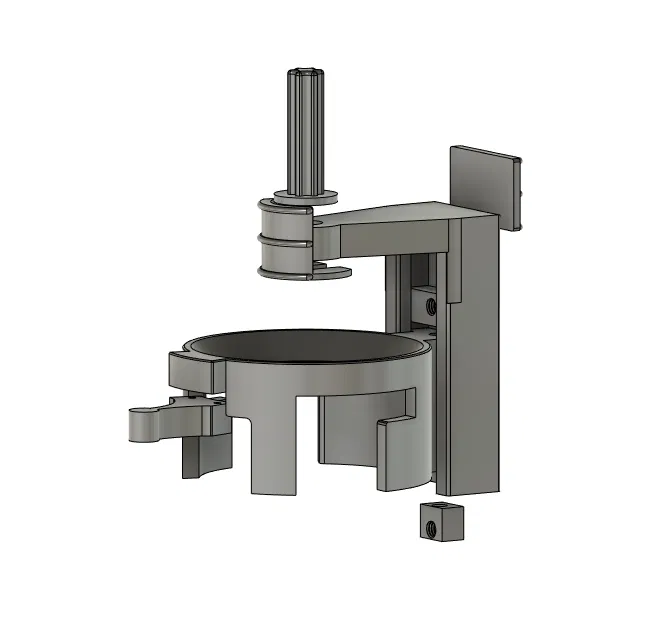

Đây là mô hình 3D đầu tiên của mình nên có gì sai sót mong các bạn bỏ qua nha. Mình có đính kèm file f3d để mọi người có thể tùy chỉnh lại theo ý thích, ví dụ như làm cho vừa với portafilter bambino chẳng hạn :)

Mô hình hiện tại này nên dùng được cho tất cả portafilter E61 group head (loại mà xài basket 58.5mm)

Phần cứng cần thiết

• 2 ốc M3x16mm cho phần tay cầm

• 2 ốc M3x20mm để nối bộ giữ kim và bộ phận xoay

• 1 ốc M6x10mm cho phần chặn giữ

• 1 ốc M6x16mm cho bộ điều chỉnh độ cao

  Mình cũng xài núm vặn M6 từ mô hình này: /3d-model/115592-festool-knob-m6

• 2 bạc đạn MR106-2RS (6x10x3mm) cho cơ chế xoay (có 2 rãnh trên bộ giữ kim để gắn nó). Mình mua ở đây: https://a.co/d/0ani3p3

• 12 kim châm cứu loại 0.3x40mm, bạn cũng cần cắt ngắn nó lại còn 55mm giống Umikot nha. Mình mua trên aliexpress

• 4 nam châm 5mmx2mm để gắn vào đế autocomb và bộ chặn giữ + điều chỉnh độ cao (cũng mua trên amazon)

• Cuối cùng là một ít keo để dán phần trước và sau của bộ giữ tay cầm (cái này chỉ để cho đẹp thôi, mình không nghĩ là nó thực sự cần thiết, nhưng nếu bạn muốn trông giống hàng gốc thì cứ dán nha)

Lưu ý 1

Nếu bạn quyết định dùng bộ giữ tay cầm, nhớ gắn bạc đạn vào trước, rồi mới dán phần giữ phía trước. Phần giữ phía trước nên nằm giữa bộ phận xoay kim và bộ giữ kim. Phần giữ phía trước cũng sẽ hoạt động như một cái chặn để bạc đạn dưới không bị trượt ra ngoài.

Lưu ý 2

Đối với người dùng bạc đạn 608: Mình chỉ để đủ không gian cho 1 bạc đạn thôi, vì có 2 cái trông hơi cồng kềnh. Nhưng nhiêu đó là đủ rồi vì bạc đạn này to hơn nhiều. Bạn có thể đặt bạc đạn lên bộ giữ tay cầm và nó sẽ không bị trượt ra ngoài đâu.

Cho mình biết nếu có gì cần sửa chữa nha.

Cách sử dụng

Cái này làm được gần như mọi thứ giống với phiên bản gốc. Nên bạn xem hướng dẫn sử dụng ở đây nha:

Cập nhật

Cập nhật 1

Thêm bộ giữ kim mới, rộng hơn một chút và tiếp xúc với các cạnh của basket tốt hơn. Cũng cập nhật file f3d cho phần đó luôn

Cập nhật 2

Mình in đa số các bộ phận với cài đặt 20% infill quarter cubic. Mình in đa số các bộ phận ở 0.16mm layer height, nhưng mình nghĩ 0.2mm cũng không có vấn đề gì đâu. Phần giữ kim, bộ phận xoay cho kim và tay cầm mình in ở 0.12 layer height để ren được chính xác hơn.

Cập nhật 3

Mình đã thêm phiên bản bạc đạn 608 với ốc m5, nếu bộ phận đó không cần ốc m5 thì cứ dùng ốc tiêu chuẩn. Mình cũng tải lên một bộ giữ chặt hơn dựa trên phản hồi để máy in chính xác hơn. Mình cũng thêm khe nam châm phụ cho bộ chặn giữ nếu nam châm của bạn yếu (của mình thì vẫn ổn nên mình không cần dùng đến).
