Vòng Chỉnh Nét và Nắp Che Camera Logitech C310

Cập nhật 2019-09-29: Thêm vài ảnh để minh họa quá trình tháo lắp dễ hơn.

Tôi đang xài con webcam Logitech C310 chung với Octoprint trên máy Prusa i3 MK3 (và một con khác trên MK3S). Cái chỉnh nét của C310 nó không có chuẩn lắm. Cái này có thể chỉnh được bằng cách tháo cái nắp che ra, chỉnh cái ống kính rồi lắp lại cái nắp.

Tui muốn chỉnh lại dễ hơn nếu cần, và tui thấy có cái thiết kế cho cái nắp với cái vòng chỉnh nét cho con Logitech C270 rất giống.

Tui đã sửa cái thiết kế đó như sau:

• Cái vòng chỉnh nét cần có cái rãnh để khớp với ống kính camera.
• Tui muốn cái vòng chỉnh nét dễ xoay hơn, nên tui thêm gân.
• Tui muốn cái thiết kế tổng thể mỏng hơn.

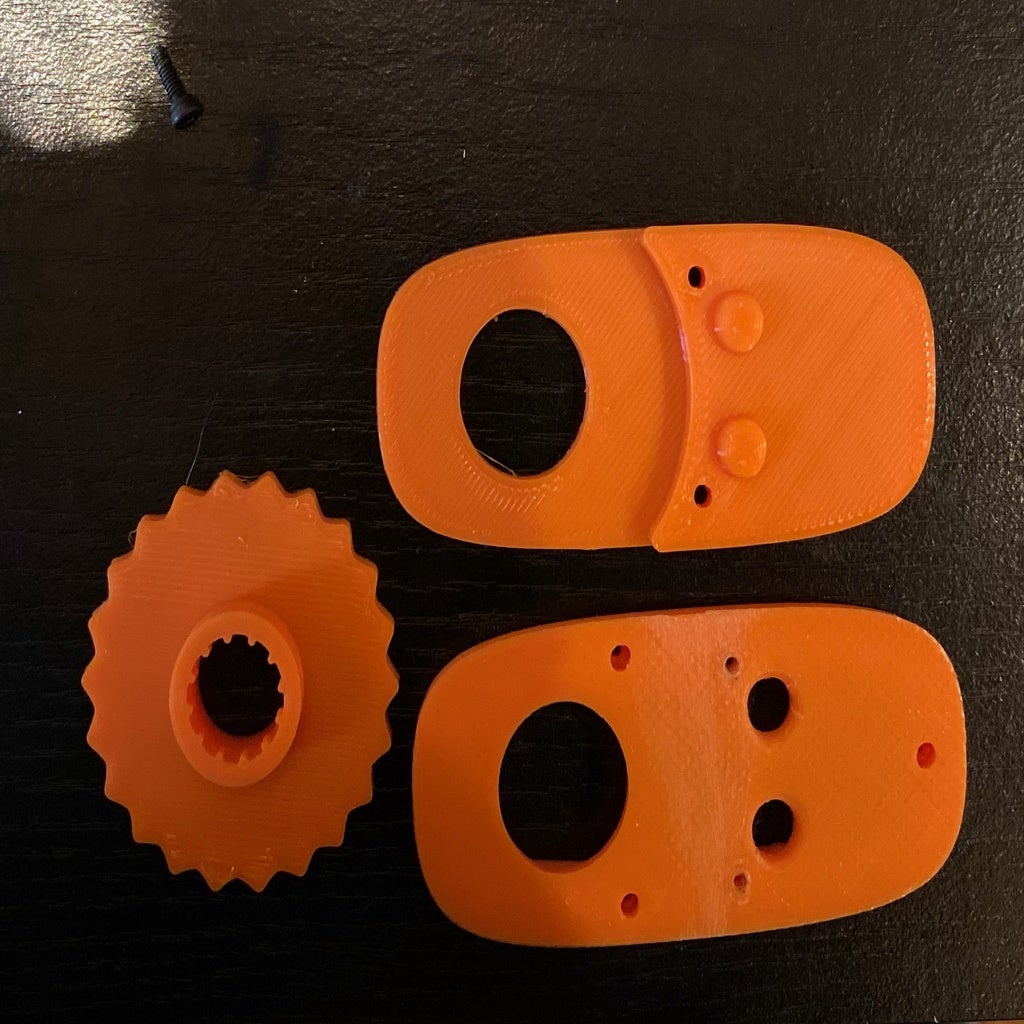

Tui xài ốc lục giác chìm 2mm thay vì ốc vát. Thiết kế của cái "đế", phần gắn trực tiếp vào camera, thì không đổi nhưng tui vẫn để ở đây cho đầy đủ.

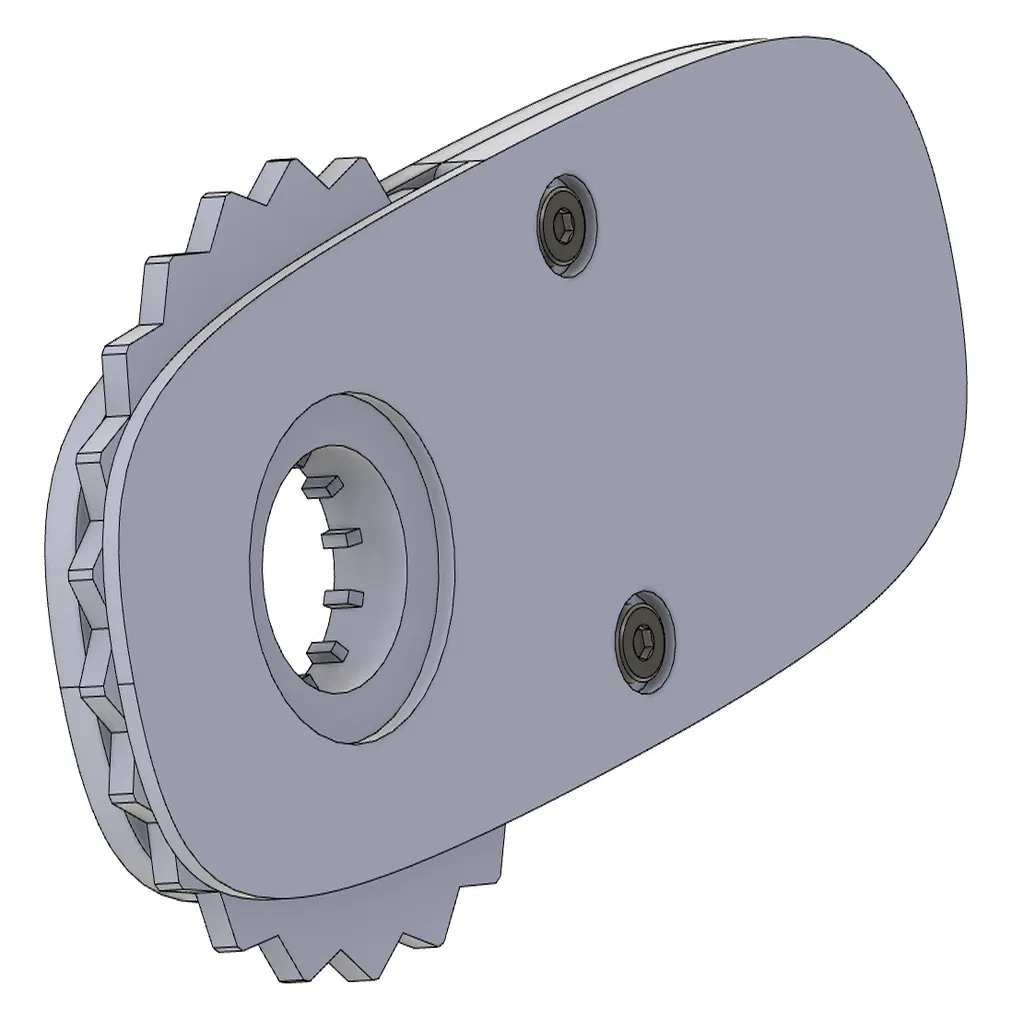

Tui cũng có để kèm file Fusion 360, dựa trên file STEP của thiết kế gốc.

Cảm ơn tác giả của mẫu gốc!

Cài đặt in

• Hãng máy in: Prusa
• Máy in: MK3S
• Rafts: Không
• Supports: Không
• Độ phân giải: 0.15mm (0.20 chắc cũng được)
• Infill: 10%
• Nhựa in: CC3D Silk Blue PLA

Lắp ráp

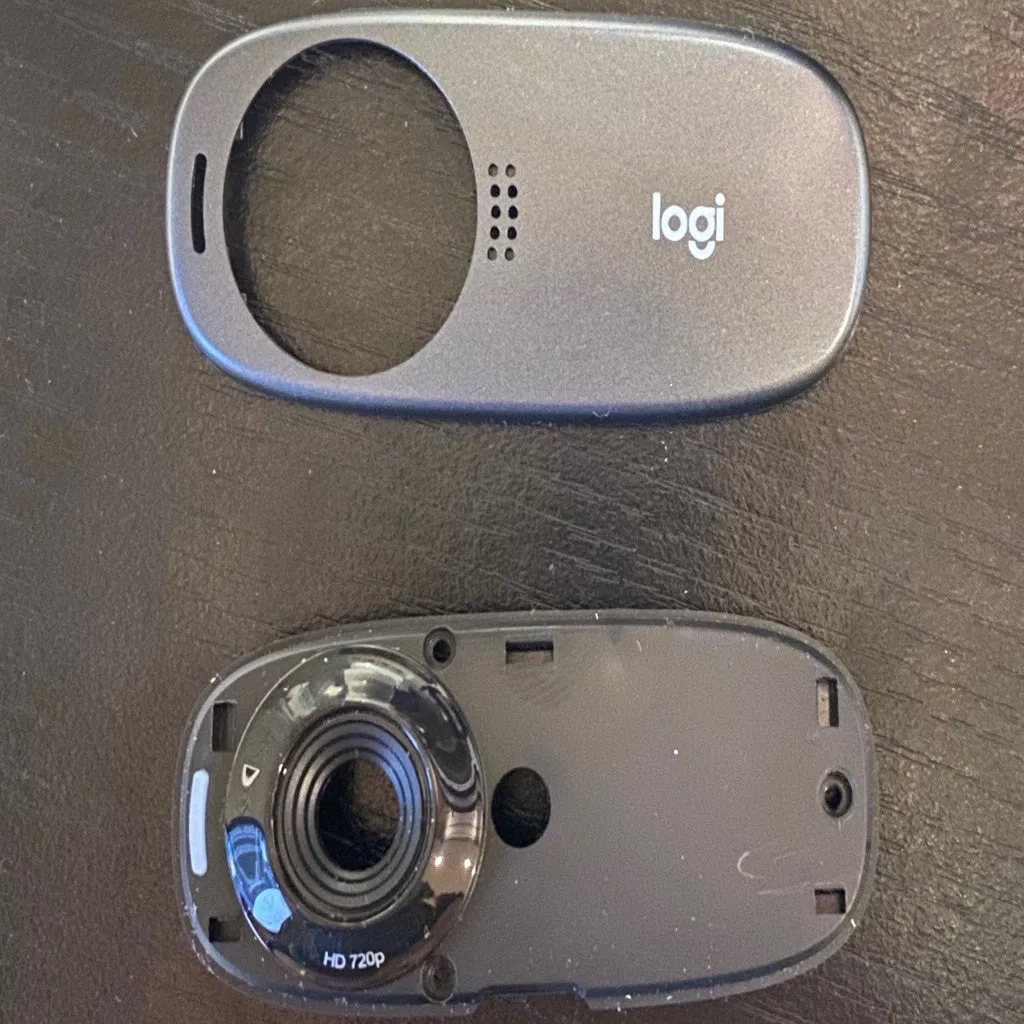

• Cẩn thận tháo cái nắp zin của C310 ra để lộ cái nắp khác giữ cái vỏ ống kính.

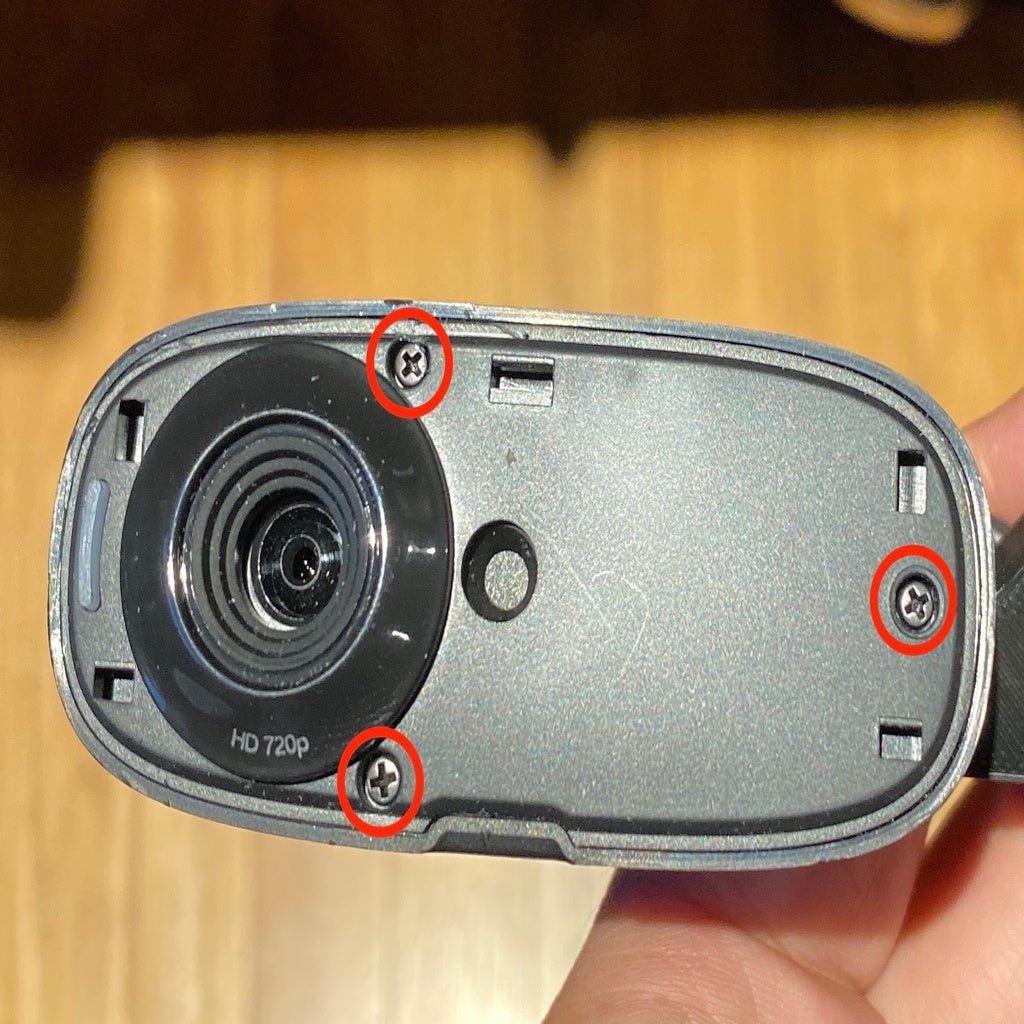

• Tháo ba con ốc nhỏ trên cái nắp đó ra rồi lấy nó ra. Giữ lại mấy con ốc.
• Thử gắn cái núm chỉnh nét vào để xem nó gắn và hoạt động thế nào, rồi tháo ra.

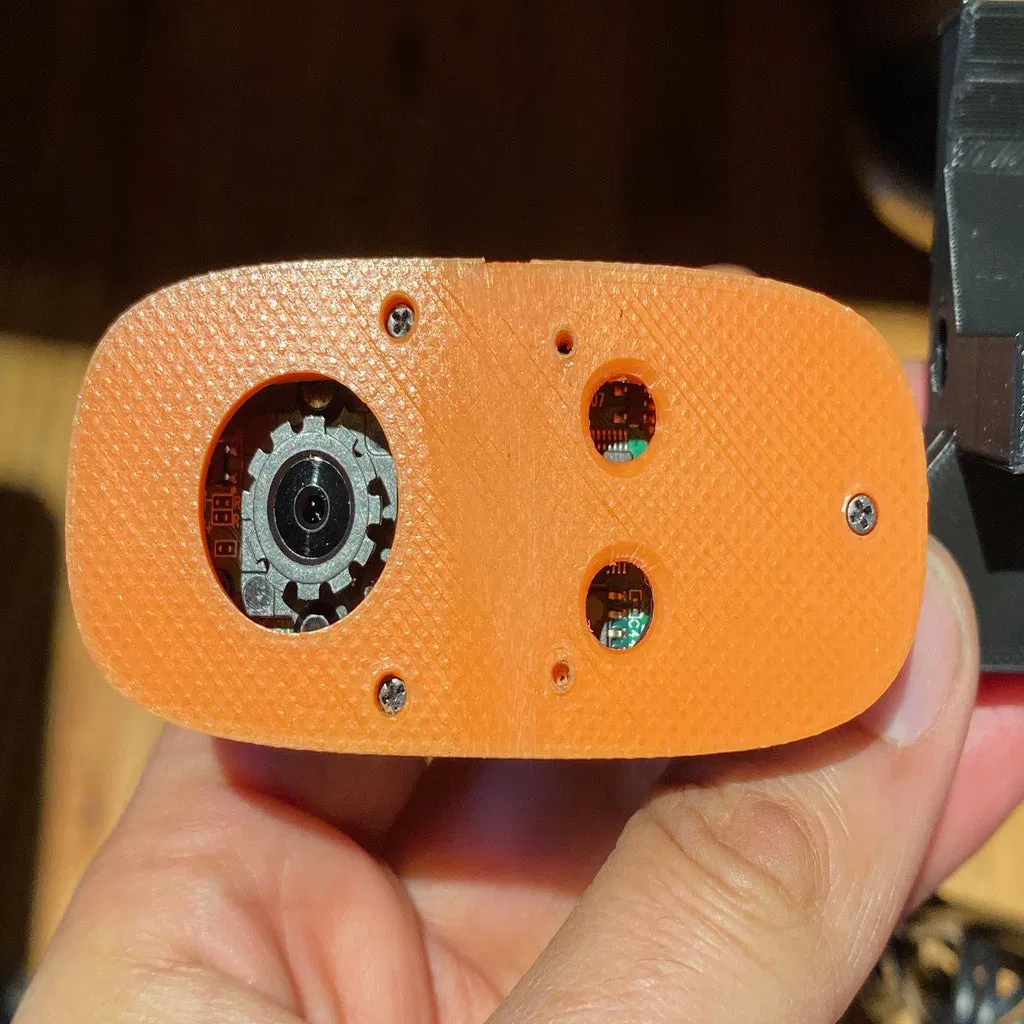

• Đặt cái đế mới in vào đúng vị trí và gắn lại bằng ba con ốc bạn vừa tháo.

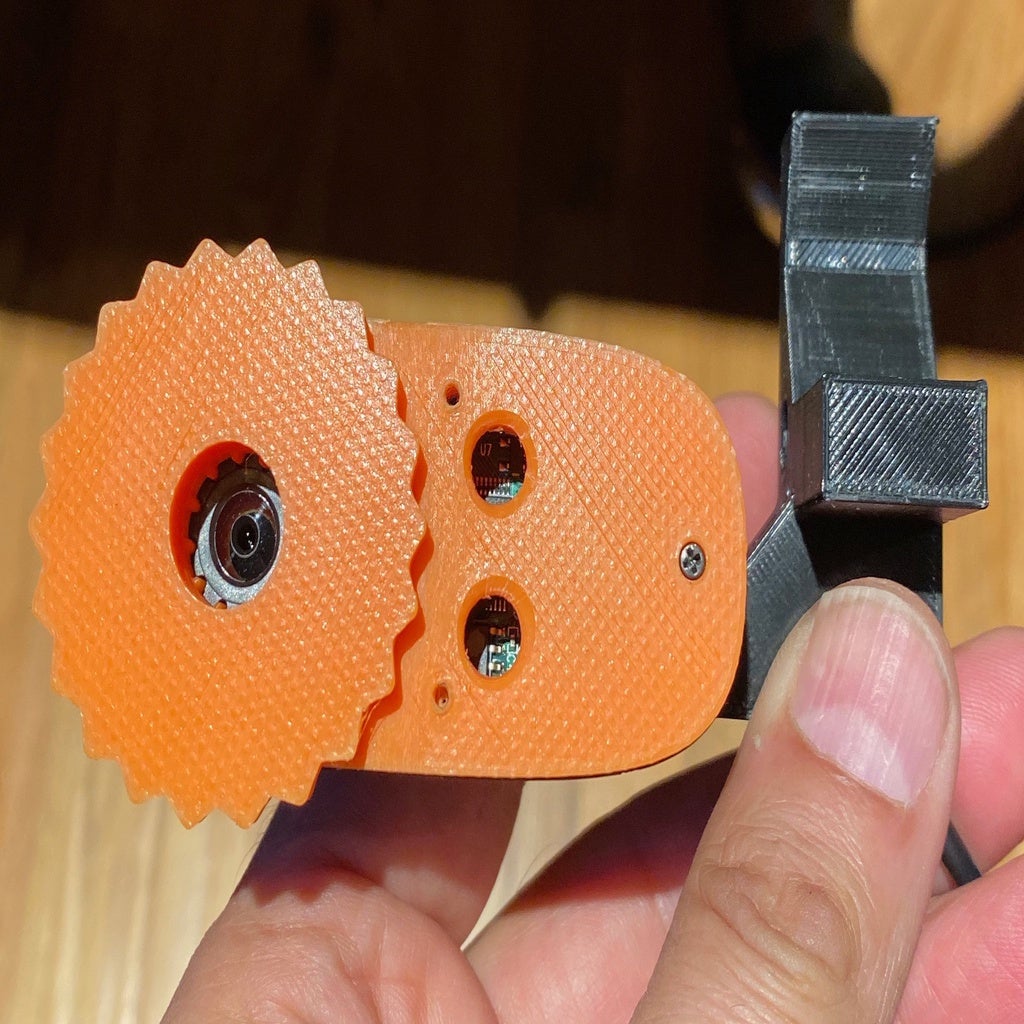

• Trượt cái núm chỉnh nét vào như lúc bạn thử.
• Đặt cái nắp che lên trên cái núm chỉnh nét và gắn bằng hai con ốc lục giác chìm m2x6mm.

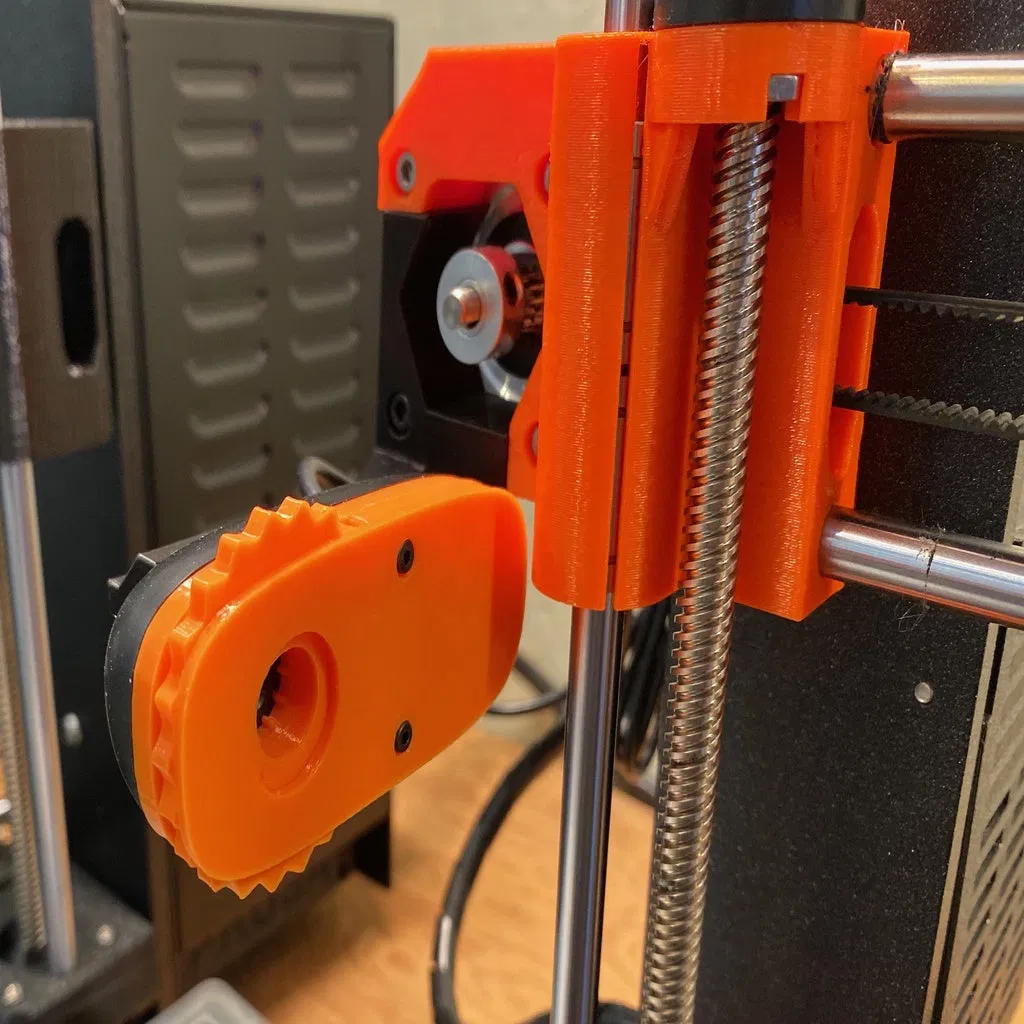

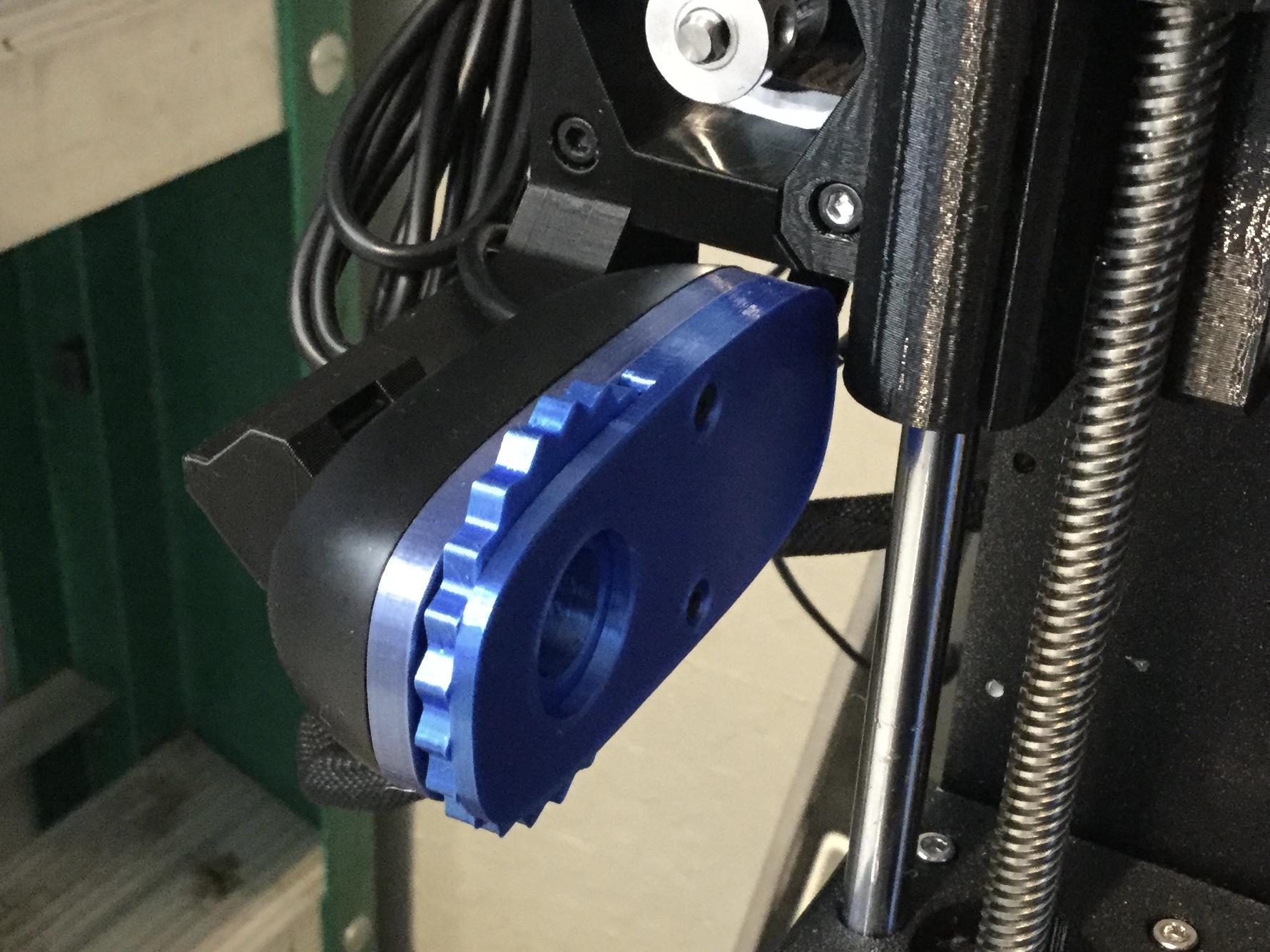

Xem ảnh đính kèm để thấy cái nắp zin và cái đã lắp xong.
