Ngàm Điều Chỉnh BLTouch Cho Trục Có Sẵn Kèm Dụng Cụ Căn Chỉnh

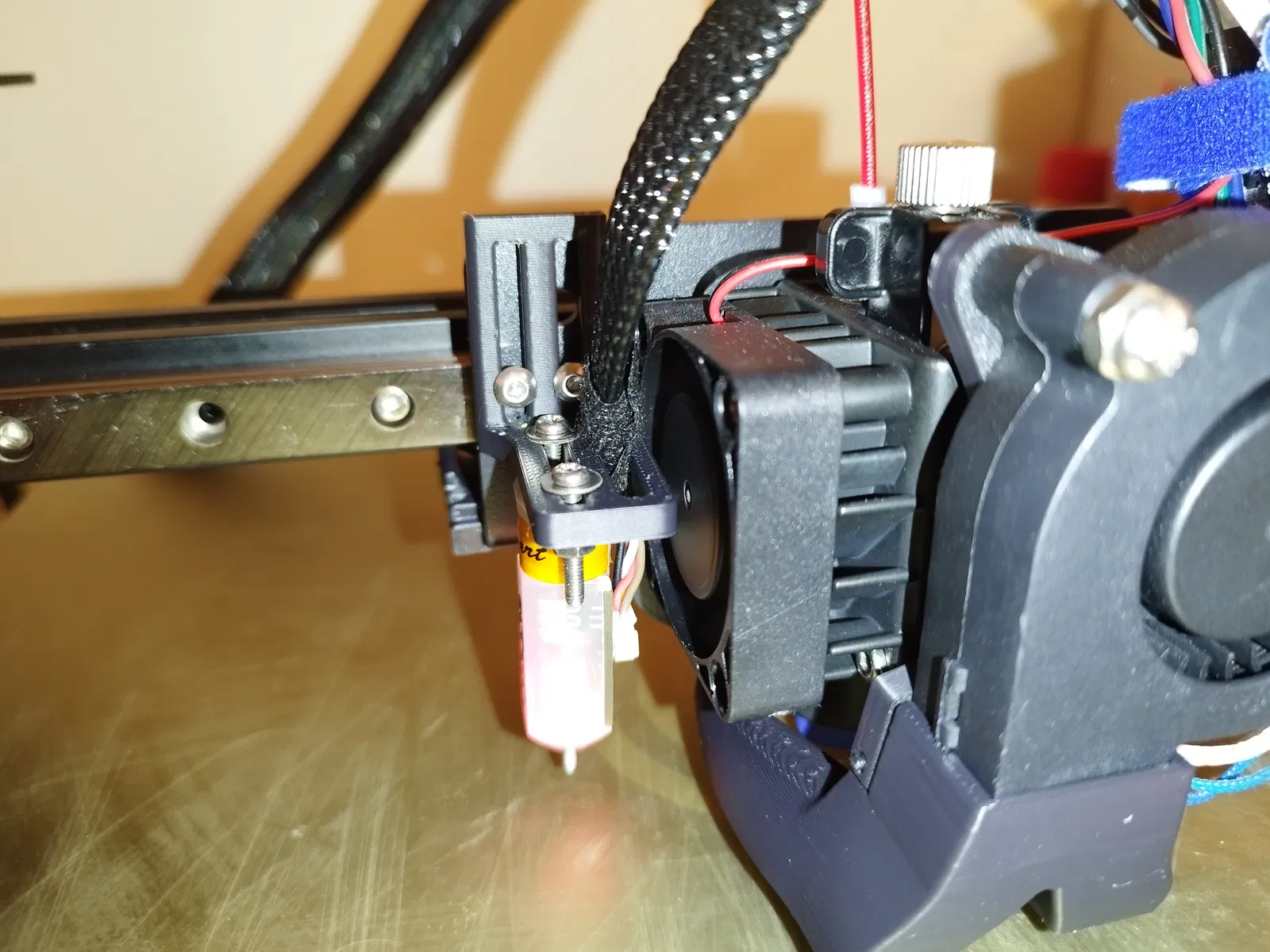

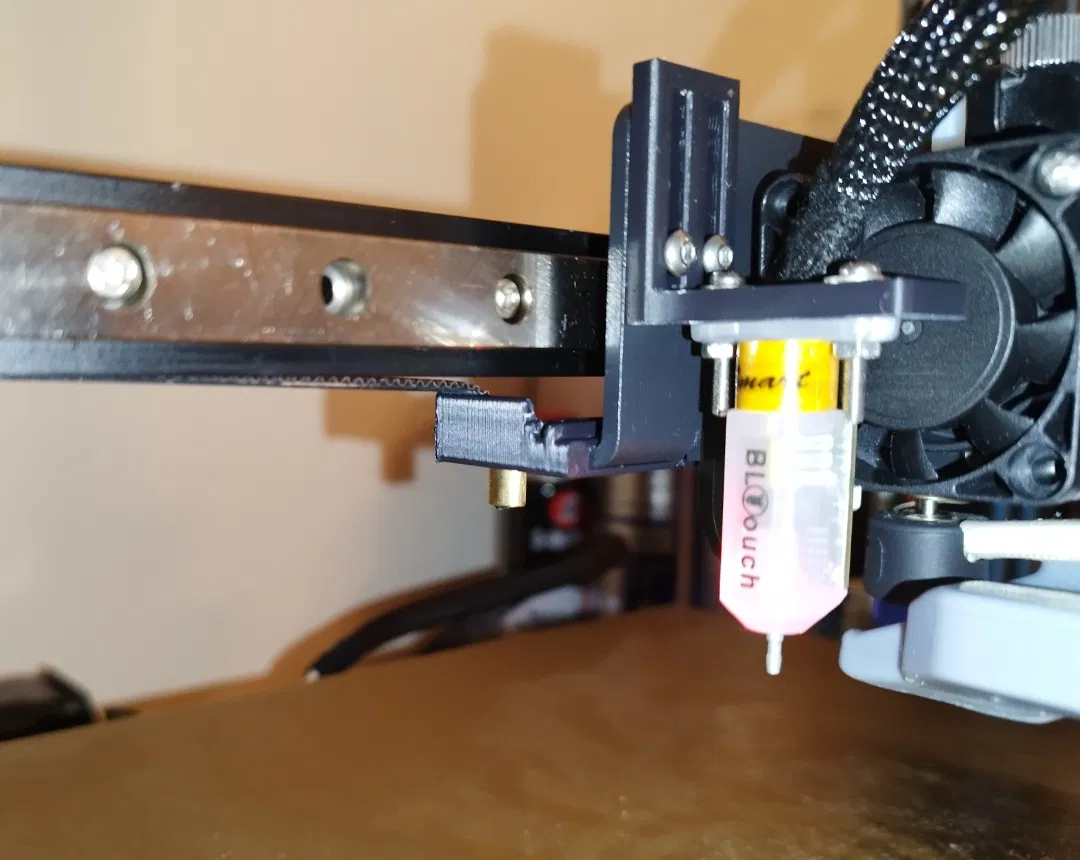

Đây là một bộ ngàm BLTouch đơn giản cho các trục X, Y hiện có, sử dụng 2 ốc M3 vặn vào các lỗ ren trên trục. Bộ ngàm này có đủ khoảng trống theo chiều dọc để chỉnh sửa vị trí BLTouch sao cho cảm biến cách đầu phun 8mm khi đặt trên bàn in. Có một chi tiết giữ dây cáp để tránh dây cáp chạm vào quạt làm mát đầu phun.

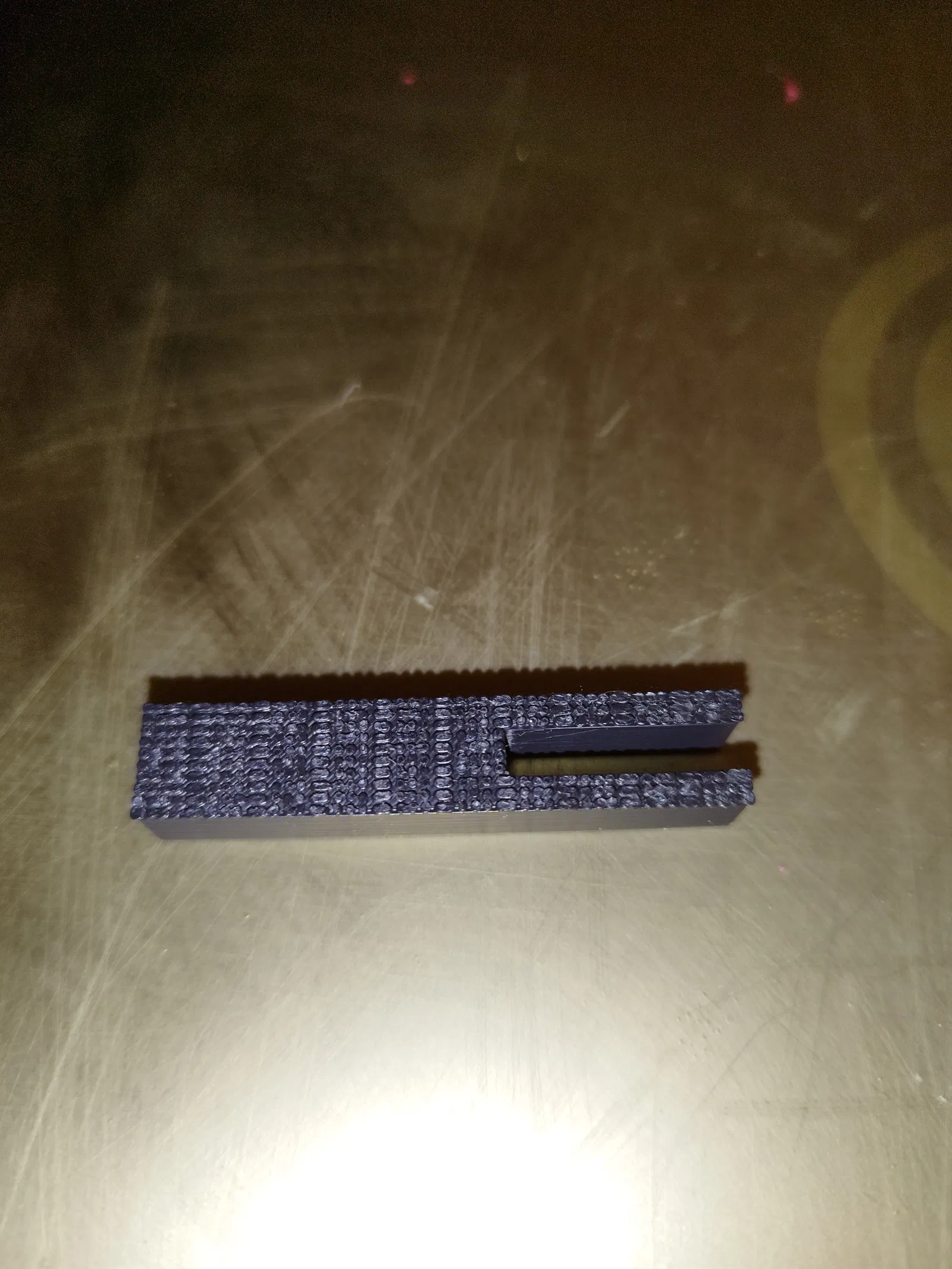

Tôi cũng đính kèm một dụng cụ định vị có chiều cao 8mm và có khe để trượt dụng cụ quanh kim của BLTouch khi nó được bung ra. Đầu tiên, hãy lắp đầu dò lên cao nhất có thể so với bàn in. Di chuyển đầu phun cho đến khi nó chạm vào bàn in, sau đó trượt dụng cụ vào bên dưới BLTouch và nới lỏng các ốc, hạ bộ ngàm xuống với kim đầu dò đã bung ra. Kim đầu dò sẽ trượt vào khe trên dụng cụ và phần đế của đầu dò (không phải kim) sẽ nằm trên dụng cụ định vị. Việc này sẽ đặt nó cách đầu phun 8mm, là độ cao khuyến nghị khi lắp đặt.

Siết chặt các ốc trên trục.

Bộ ngàm này cho phép điều chỉnh BLTouch theo trục Y để căn chỉnh với đầu phun, giúp cho độ lệch trục Y (Y Offset) của bạn có thể là 0. Bộ ngàm này được thiết kế cho bộ đầu phun và trục đùn Hemera (Bản gốc), đặt càng gần trục X, Y càng tốt và nó sẽ thẳng hàng với Hemera khi dùng đầu phun Revo. Nếu bạn sử dụng đầu phun Volcano hoặc loại khác, bạn có thể di chuyển BLTouch về phía trước.

Có một số vạch kẻ cơ bản trên dụng cụ định vị để chỉ các khoảng mm theo trục Y và X, bạn có thể dùng chúng để đo bất kỳ độ lệch nào.

Theo mặc định, nhiều trục X, Y Hemera và BL Touch Creality thường đặt đầu dò với độ lệch trục Y là 0 và trục X là 40mm.

Bộ ngàm nên được in với chiều cao lớp 0.2mm và đầu phun 0.4mm.

Bộ ngàm nên có 8 lớp tường và các lớp trên/dưới... về cơ bản là 100% infill.

Nếu bạn muốn sử dụng dụng cụ này như một công cụ đo độ lệch theo trục X và Y (có các độ cao 1mm và 5mm), có lẽ nên in bằng máy in resin, nếu không thì nó chỉ hữu ích cho việc căn chỉnh trục Z 8mm (được đo từ đỉnh của các độ cao 5mm và đáy của bản in).
