Thước cặp kỹ thuật số độ phân giải 0.05mm

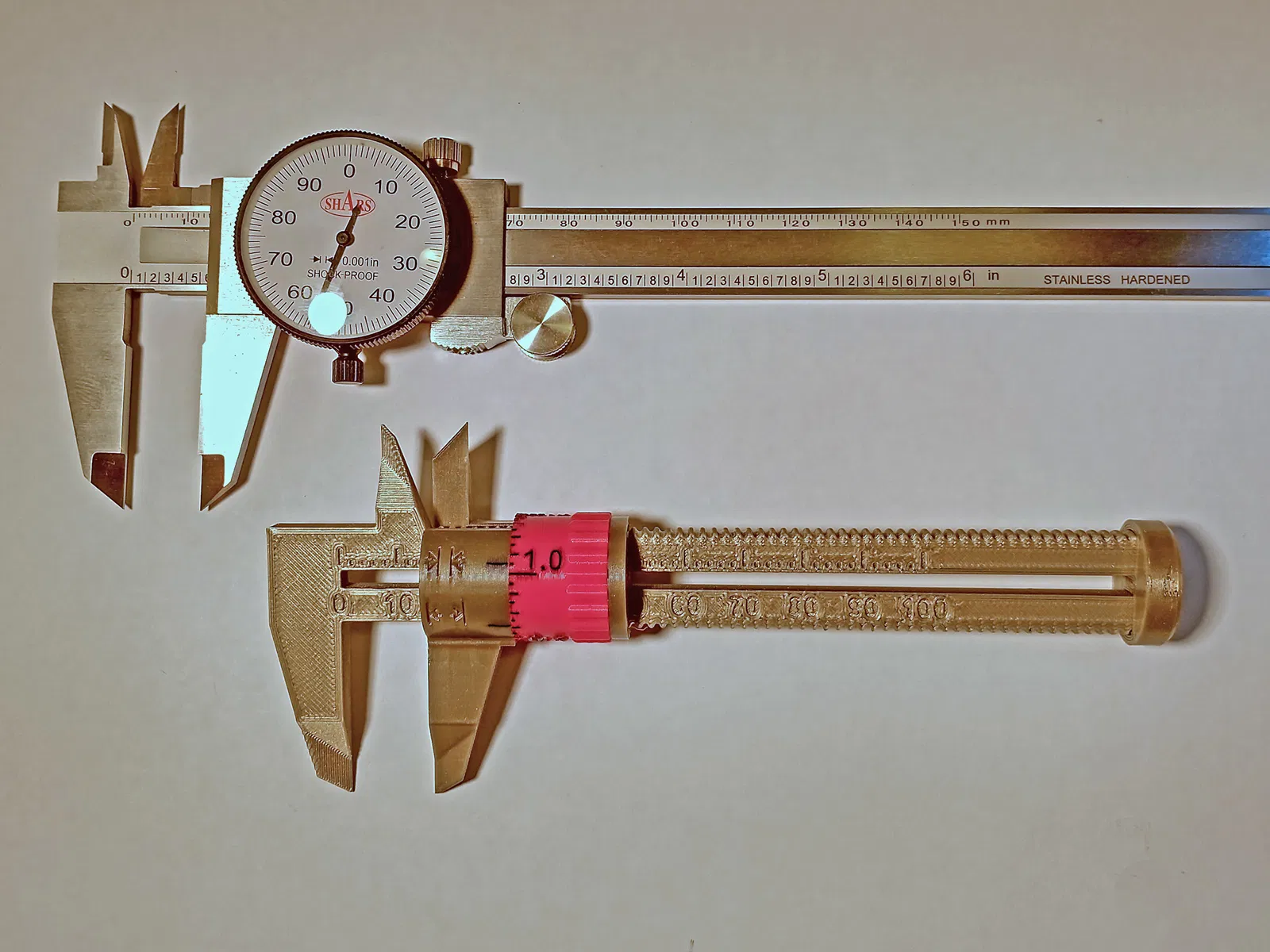

Các dụng cụ đo chính xác là rất quan trọng để in 3D thành công bất cứ thứ gì khớp với thứ khác. Mặc dù thước cặp này không chính xác bằng đồ thật, nhưng nó rất hữu ích khi cái Mitutoyo của bạn bị thất lạc đâu đó. Nó có cả hai hàm đo bên ngoài và bên trong để đa dụng.

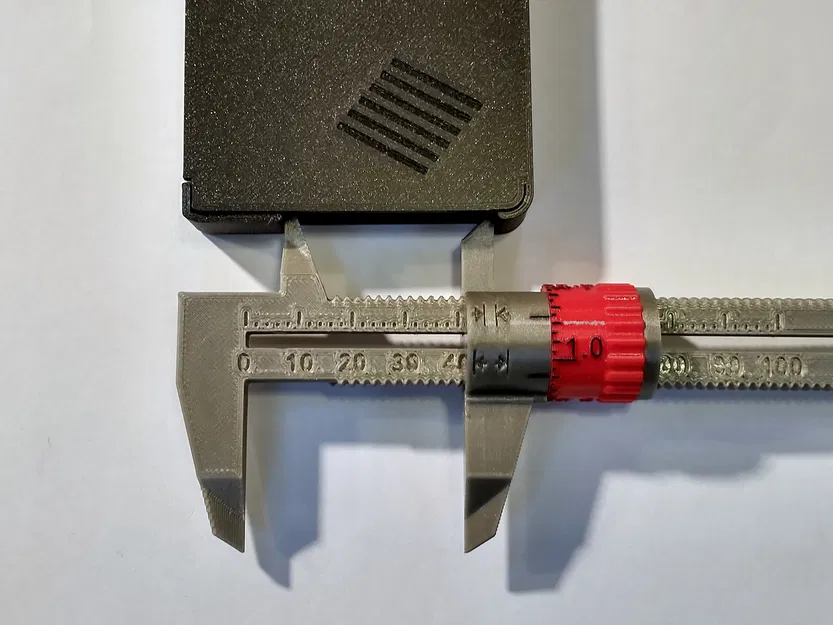

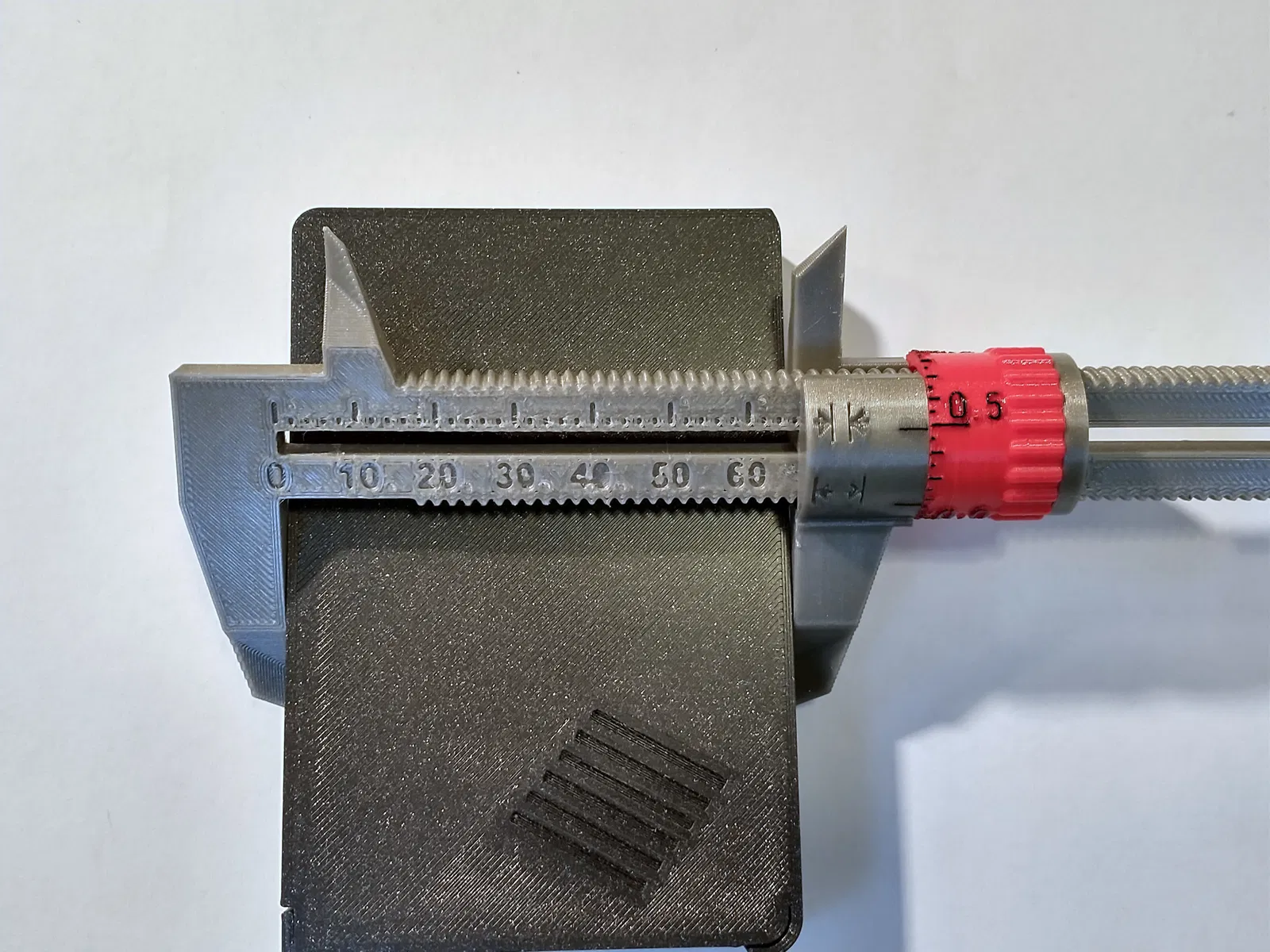

Phép đọc chính được lấy từ thang đo trên thân (theo các bước tăng 2mm), và cho điều đó, bạn cộng thêm một phép đọc phụ từ núm xoay (0 - 2mm theo các bước tăng 0.05mm). Thực tế, nó có lẽ chỉ chính xác khoảng 0.1mm, nhưng vẫn tốt hơn nhiều so với thước kẻ.

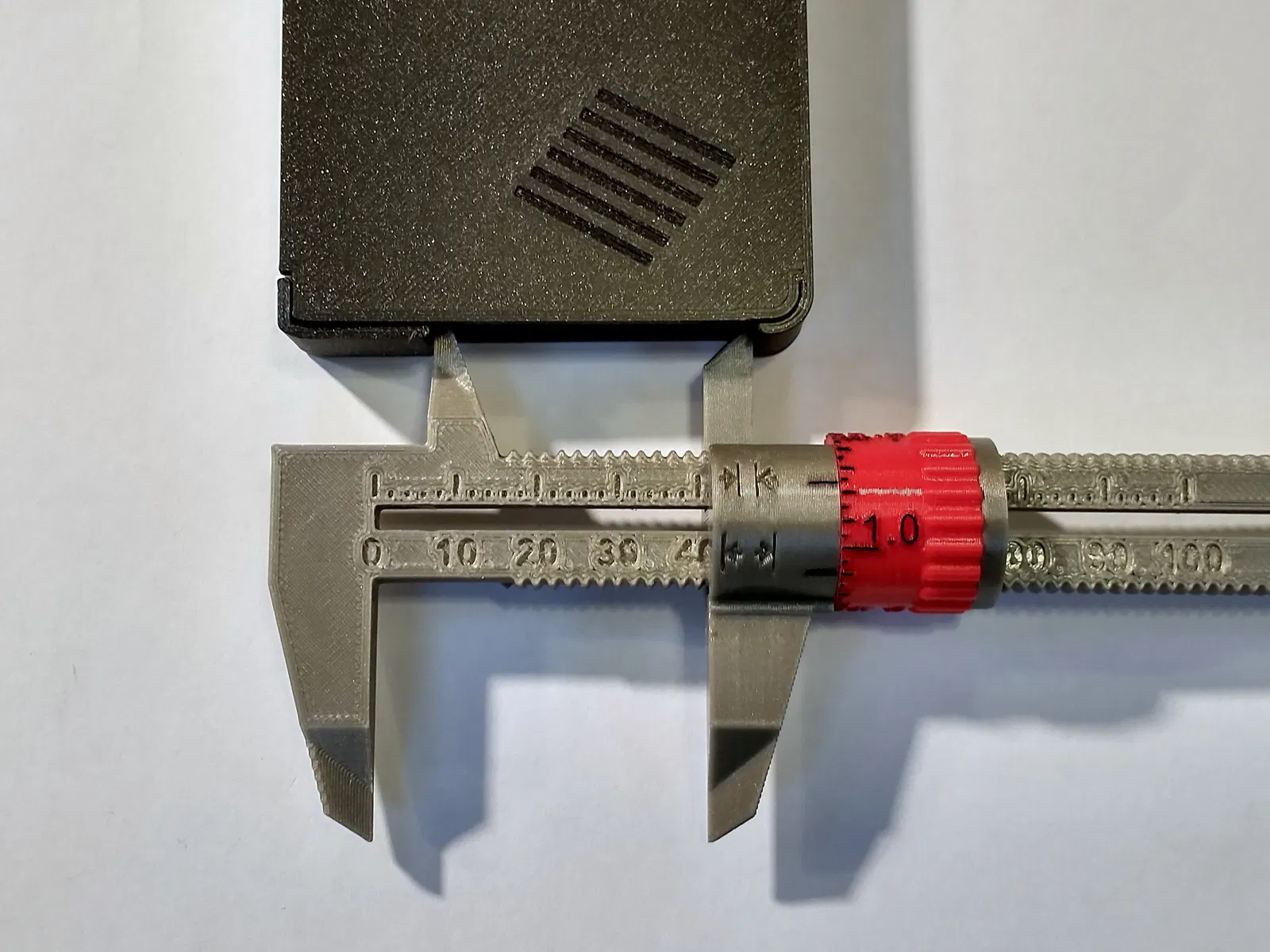

Hàm đo được di chuyển bằng cách xoay núm xoay/đai ốc. Phép đọc phụ là nơi vạch chuẩn trên thanh trượt di động thẳng hàng với các vạch trên núm xoay. Nhưng vì các ren có độ rơ nhất định, bạn cần các vạch chuẩn riêng biệt cho phép đo bên ngoài (vặn vào) so với bên trong (vặn ra).

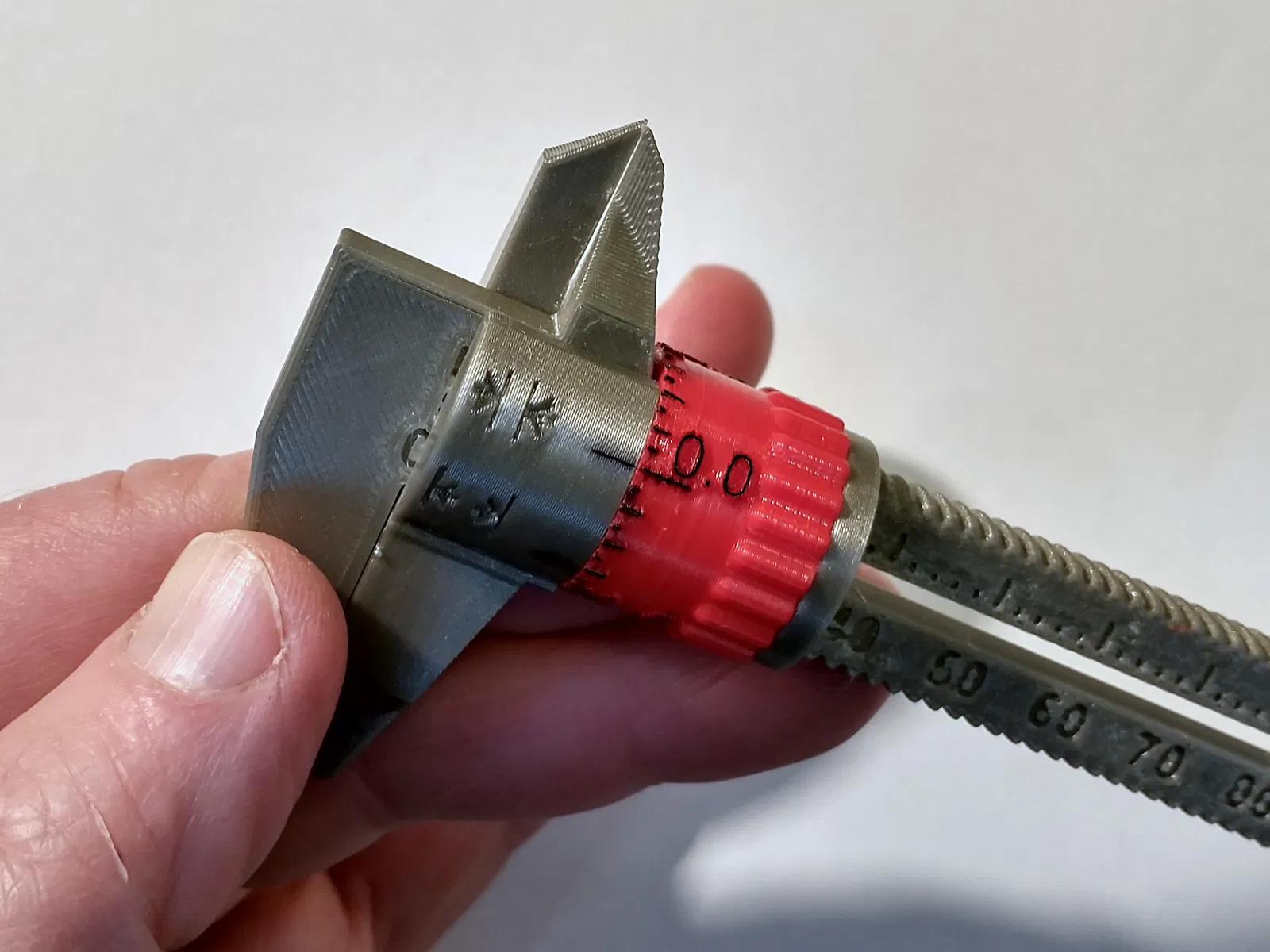

Để đặt vạch chuẩn bên ngoài, hãy vặn thước cặp khép hoàn toàn sao cho các hàm kẹp chạm vào nhau (vừa khít, không quá chặt). Vạch 0.0 trên núm xoay sẽ nằm ở đâu đó về nửa trên của khoảng trống trên thanh trượt. Sử dụng bút dạ đầu siêu nhỏ để đánh dấu vị trí của vạch 0.0, như thể hiện trong ảnh cuối cùng. Đối với vạch chuẩn bên trong, giữ chặt hàm kẹp bằng một tay trong khi cố gắng vặn ngược chiều kim đồng hồ cái núm xoay. Độ rơ trong ren sẽ cho phép nó di chuyển khoảng 30 độ trước khi dừng lại. Đánh dấu một vạch khác tại vị trí mới của vạch 0.0.

In ấn Tôi đã in cái này bằng PLA thông thường và các lớp 0.2mm. Sử dụng vòi phun 0.4mm hoặc nhỏ hơn. Tất cả các bộ phận đều in được mà không cần hỗ trợ theo hướng được hiển thị. Sợi nhựa chứa đầy sợi carbon có thể là một lựa chọn tốt hơn nữa nếu bạn có. Và để tăng khả năng hiển thị thang đo chính, hãy thử đổi màu cho lớp trên cùng của thân.

Lắp ráp Đầu tiên, trượt núm xoay lên thanh trượt với thang đo hướng về phía các hàm kẹp.

Tiếp theo, uốn cong miếng kẹp qua đầu phía sau của thanh trượt để các tab nhỏ bên trong khớp vào các rãnh trong thanh trượt. (Tại một thời điểm nào đó, bạn có thể muốn đặt một giọt keo siêu dính lên miếng kẹp để giữ nó không bị bung ra, nhưng hãy để nguyên cho đến khi bạn biết mọi thứ đang hoạt động.)

Trượt thanh trượt lên hai chân của thân và bắt đầu vặn núm xoay dọc theo thân để di chuyển thanh trượt đến vị trí 0. Các ren ban đầu sẽ hơi thô, nhưng việc xoay núm xoay tới lui sẽ làm lỏng ra.

Cuối cùng, đặt nắp cuối lên đầu các chân của thân và gõ nhẹ vào vị trí. Nó phải vừa khít. (Nếu không, thêm keo siêu dính.)

Sau khi ren đã lỏng ra, thoa một ít chất bôi trơn lên ren để chuyển động hoàn toàn trơn tru. Bất kỳ điểm gồ ghề nào cũng sẽ khiến việc phán đoán chính xác thời điểm các hàm kẹp đã khép đối tượng bạn đang đo trở nên khó khăn.

Cuối cùng, nếu bạn có bàn tay vững vàng, bạn có thể tô màu các vạch nổi trên núm xoay để dễ đọc hơn.
