Bộ đo bán kính dùng kẹp, cho bán kính tới 70mm

Tao có in cái bộ đo bán kính do Thyn thiết kế (có chỉnh sửa chút ở Tinkercad để thêm công thức), nhưng mà tao muốn đo được mấy cái bán kính bự hơn.

Do Thyn chưa có share file STEP mà chỉnh sửa được cho bản của ổng, nên tao làm lại từ đầu, thiết kế để xài được cho bán kính tới 70mm (bản gốc chỉ tới 40mm).

Tao có thêm 1 bản không cần tính toán luôn.

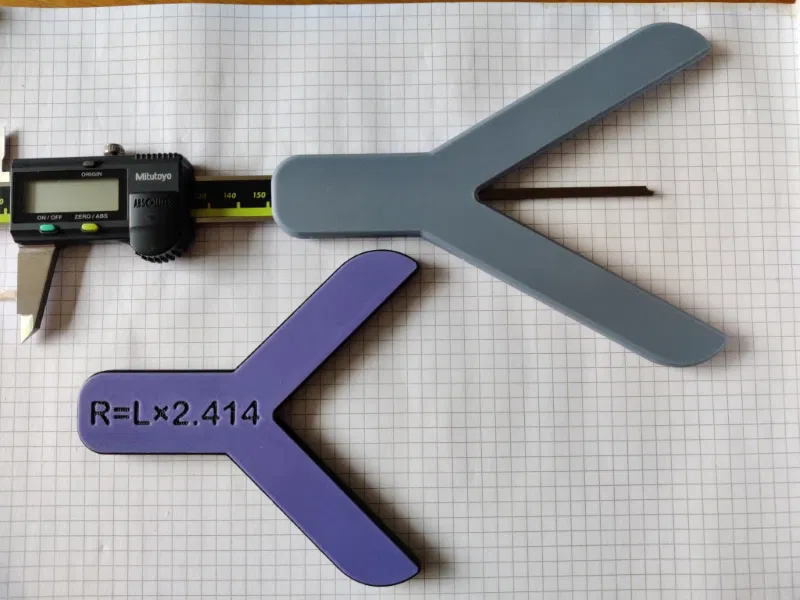

Tao có khắc luôn cái công thức lên text luôn nè: nếu xài file gcode hoặc 3mf có sẵn thì nó sẽ đổi màu sau vài lớp đầu để cái chữ hiện ra rõ ràng, dễ đọc ha.

Bản không có khắc chữ ("DirectReadRadiusGauge") thì bự hơn chút nhưng mà có cái lợi là không cần tính toán: số đo trên cái kẹp của mày chính là bán kính luôn.

Tao cũng có gửi kèm file STEP phòng trường hợp mày muốn chỉnh sửa thiết kế theo ý thích.

Tags: radiusgauge, measurement
