Đồ đa năng móc khóa đo ốc vít
Một cải tiến so với thước đo ốc vít cũ, bổ sung thêm nhiều công cụ hữu ích như đo ốc vít, giữ lục giác, mở bia, giá đỡ điện thoại, và lỗ xỏ móc khóa. Thiết kế nhỏ gọn, tối ưu cho in ấn chi tiết với Prusa Mini. Hướng dẫn in chi tiết để có kết quả tốt nhất.
Mô tả

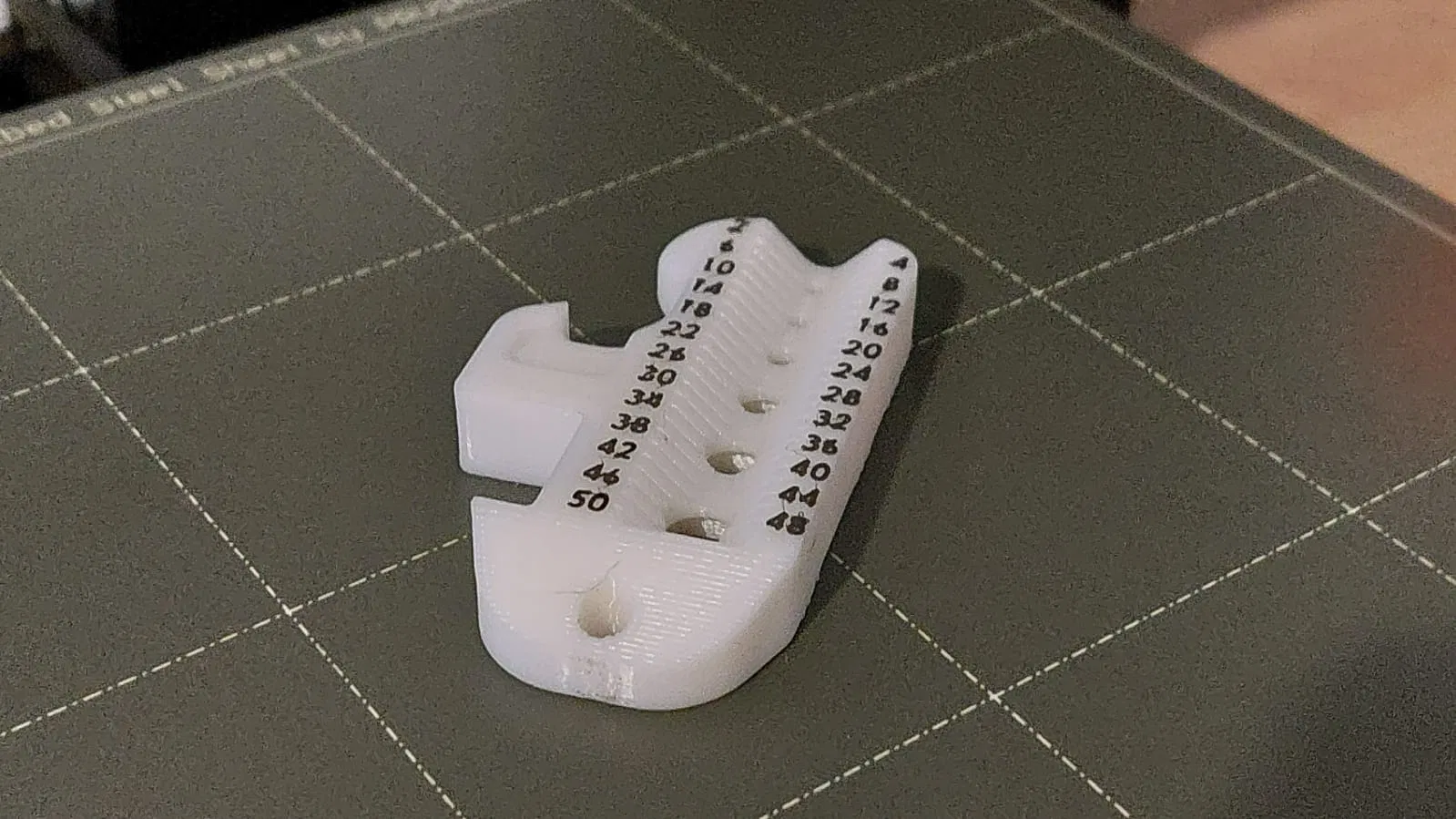

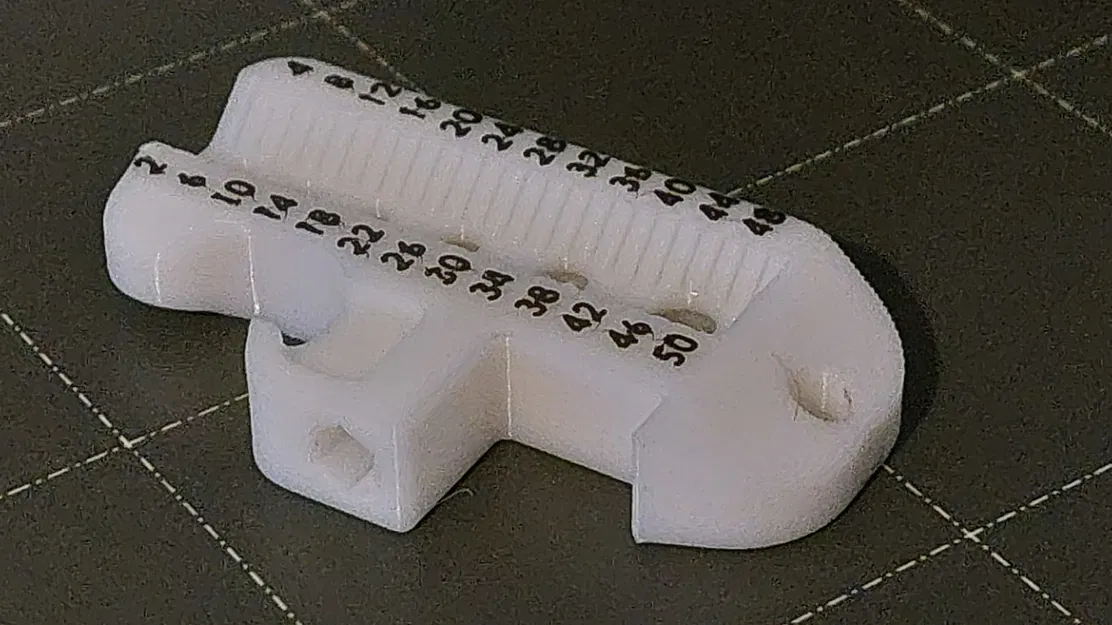

Cái dụng cụ này được làm để càng gọn càng tốt và nó đẩy chi tiết mà máy Prusa Mini với đầu phun 0.4mm có thể tạo ra đến giới hạn.
Thiết kế

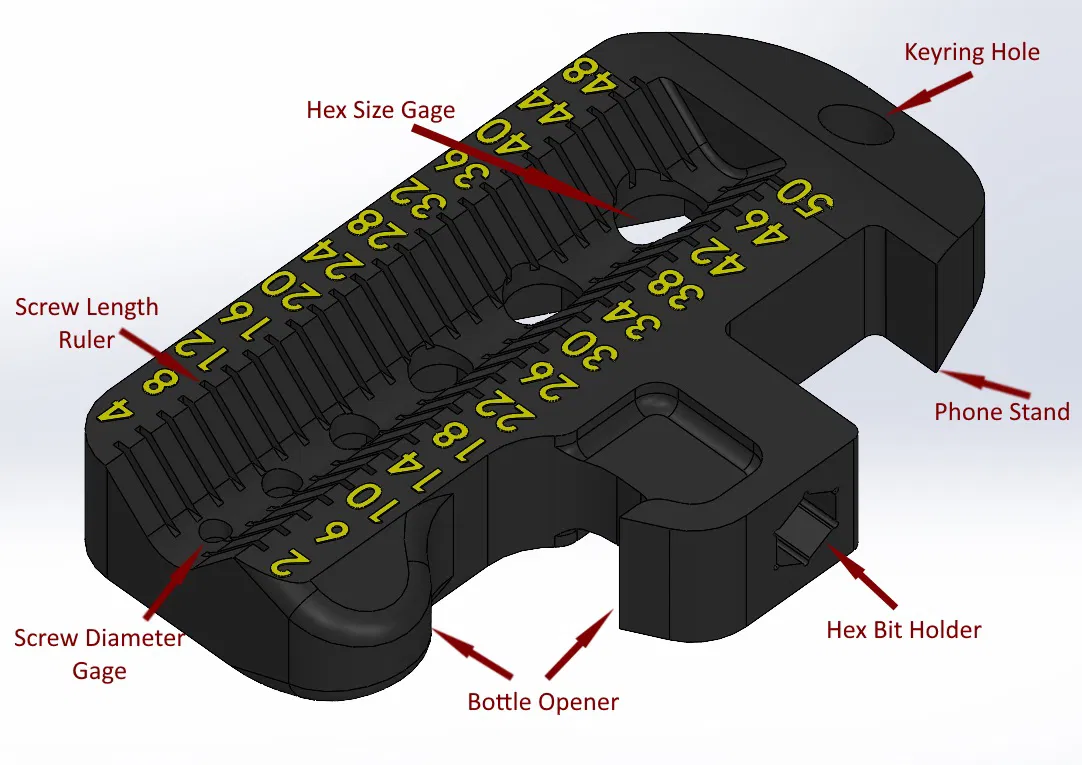

Các tính năng được bao gồm là:
- Thước đo chiều dài ốc vít hệ mét
- Cữ đo đường kính ốc vít hệ mét
- Cữ đo lục giác hệ mét

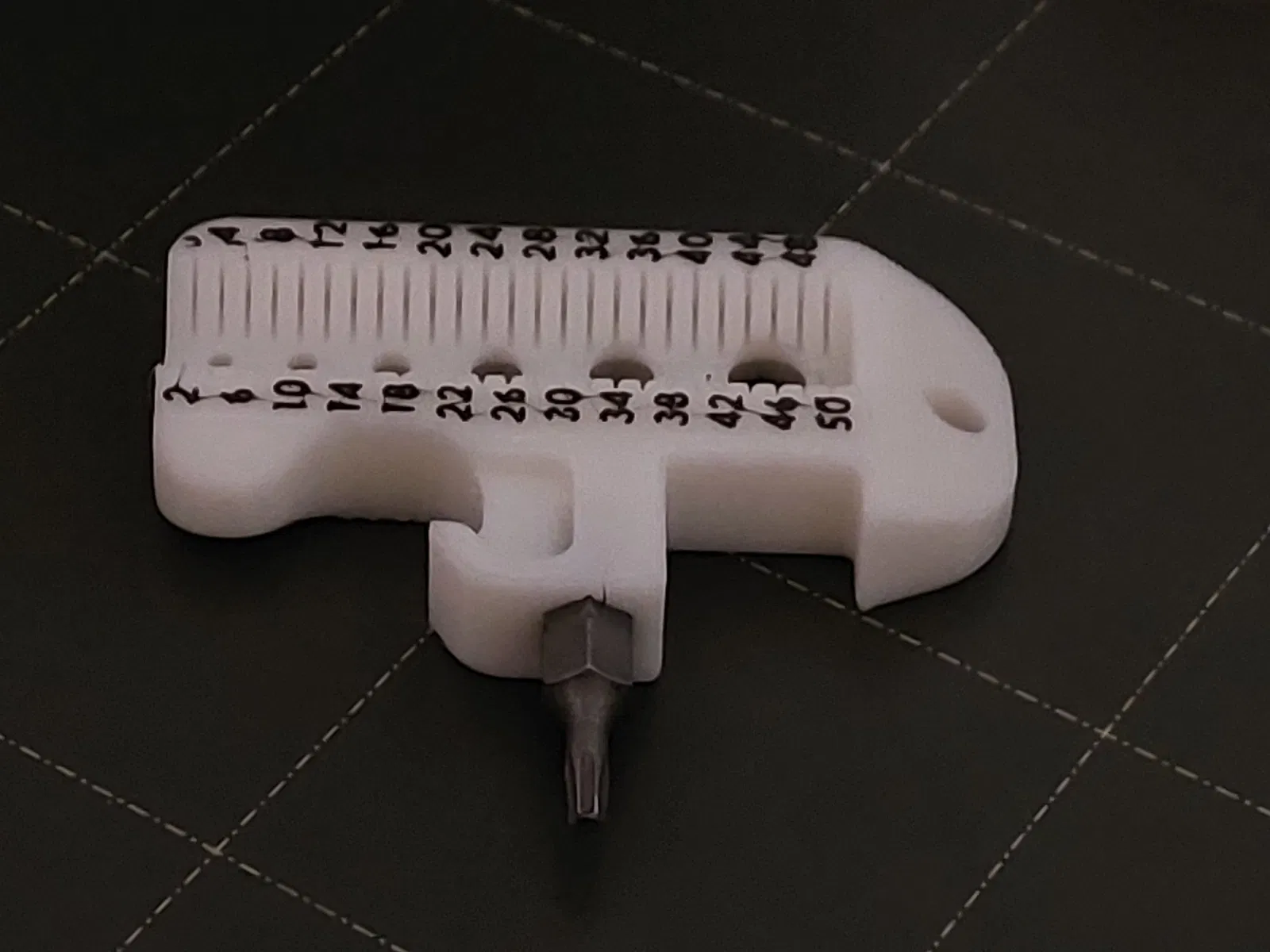

- Giữ lục giác
- Mở bia
- Giá đỡ điện thoại
- Lỗ xỏ móc khóa
Để giảm kích thước của dụng cụ, tôi đã thêm các lỗ cho đai ốc ở mặt dưới của bản in và làm cho chữ ở mặt dưới bị lõm xuống để tránh dùng support và tốn màu in. Để tránh support, tôi đã thêm một đường vát bên trong các lỗ cho đai ốc.

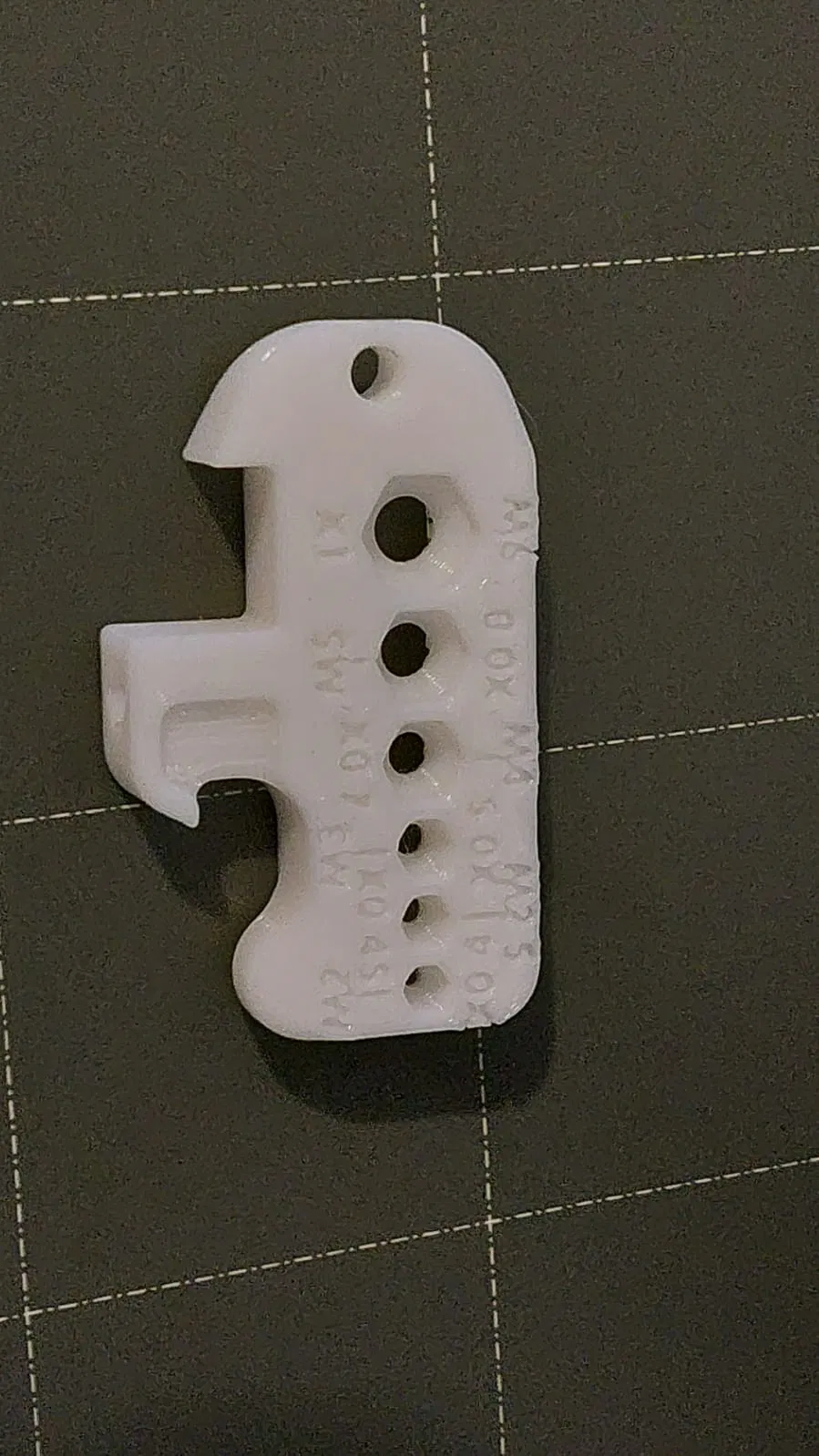

Chữ ở mặt dưới của dụng cụ bao gồm kích thước hệ mét của ốc/đai ốc phía trên lỗ và bước ren tiêu chuẩn phía dưới nó.
Hướng dẫn
Sử dụng độ cao lớp là 0.05mm nhưng hãy sử dụng công cụ độ cao lớp biến đổi để làm cho tất cả các lớp không có chữ có độ cao 0.25mm. Để dễ đọc chữ ở mặt dưới bản in, tôi đặc biệt khuyên bạn nên đặt bù chân voi là 0.3 thay vì mặc định 0.2.
G-code ở đây đã bao gồm các cài đặt này. Tệp mf3 có thể được chỉnh sửa và thêm support nếu cần.
