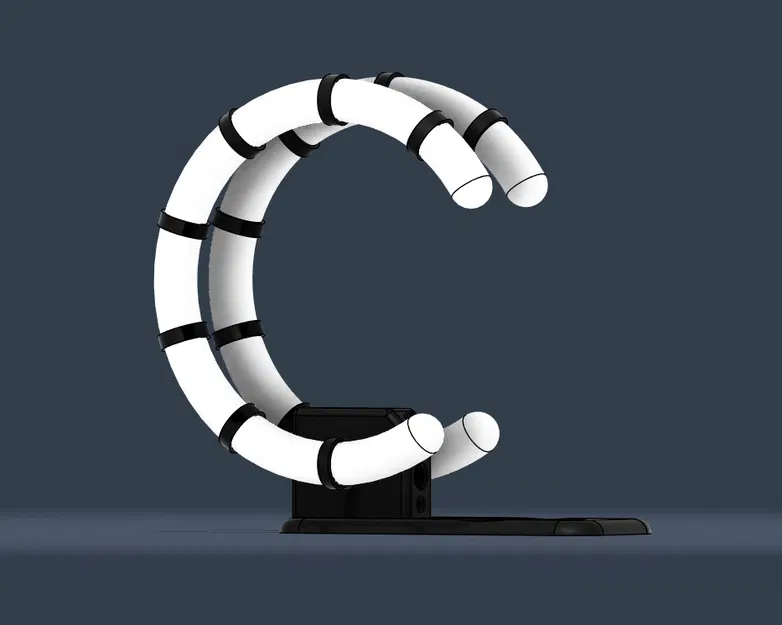

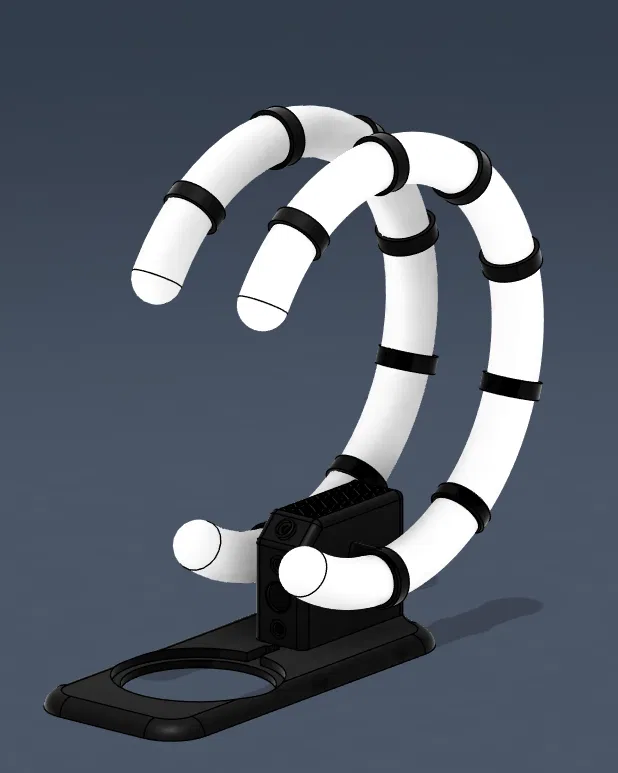

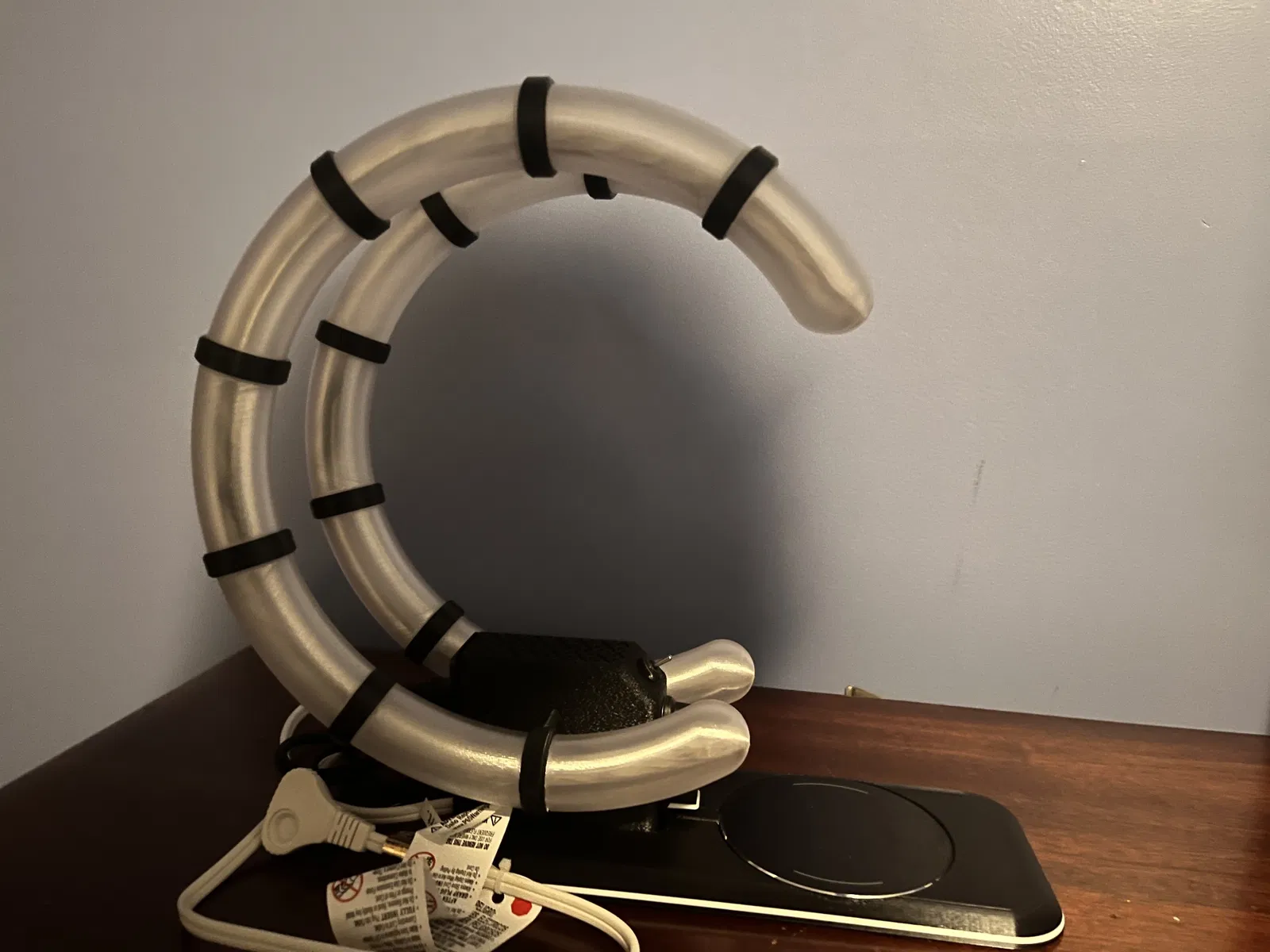

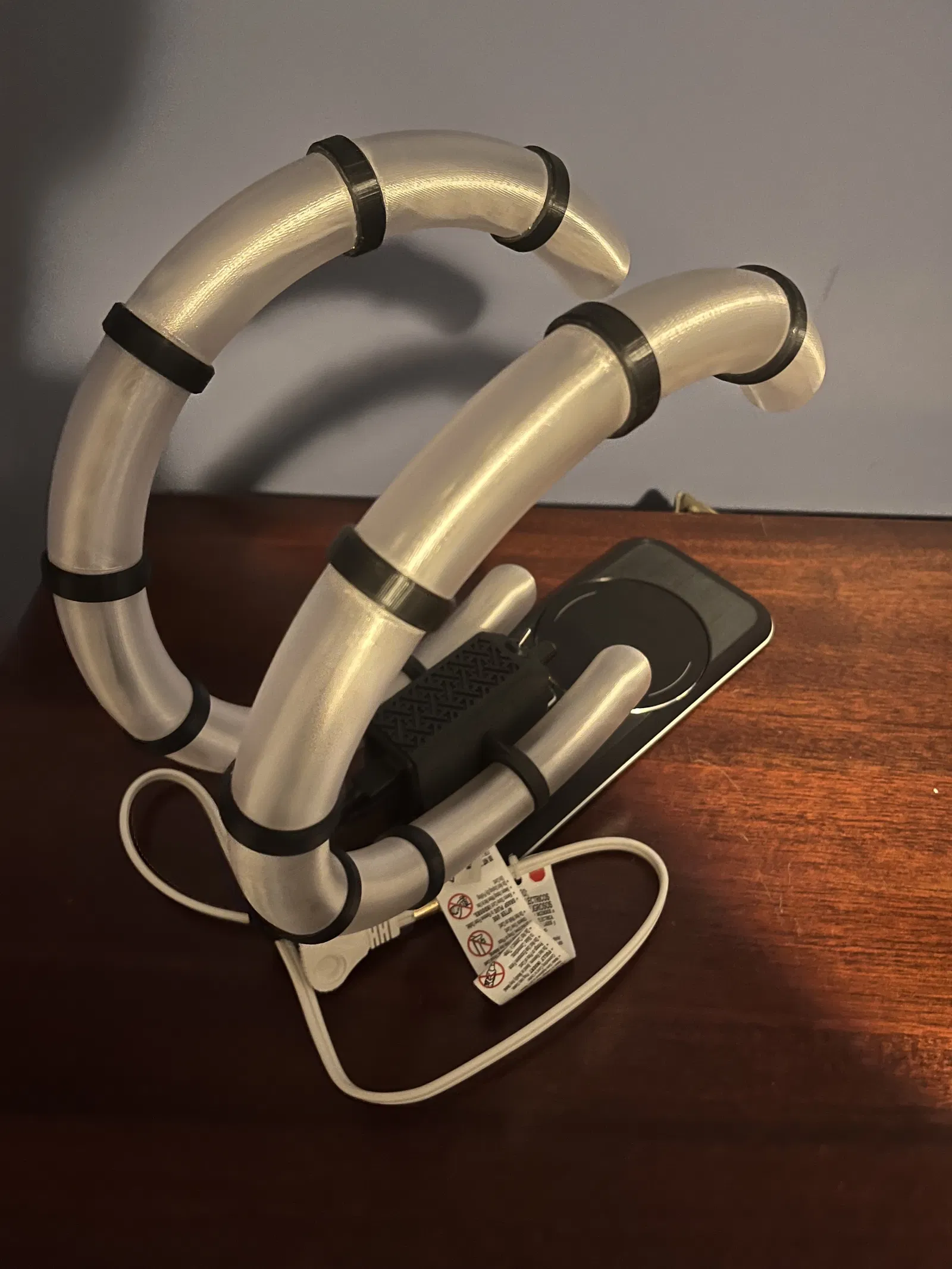

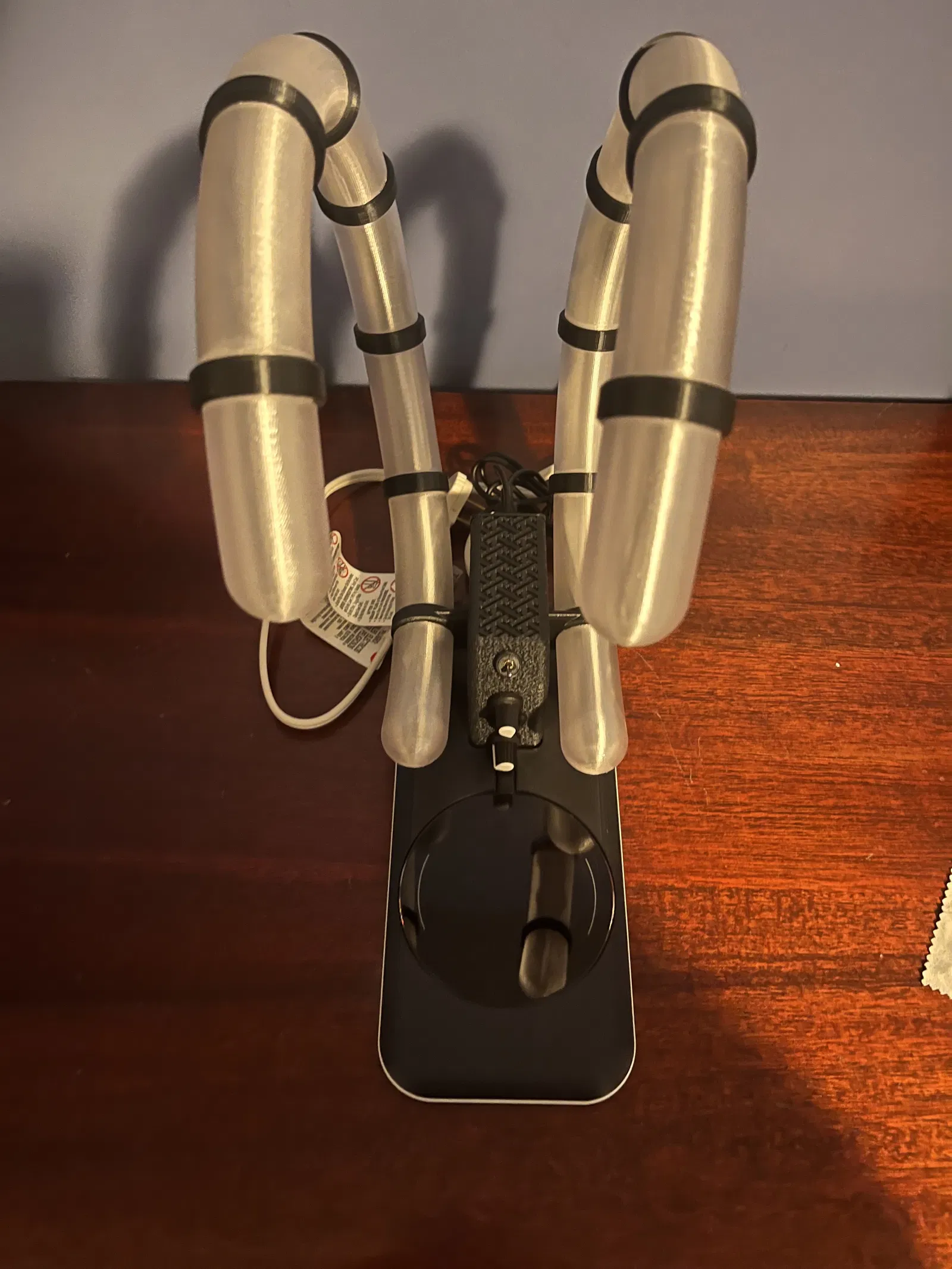

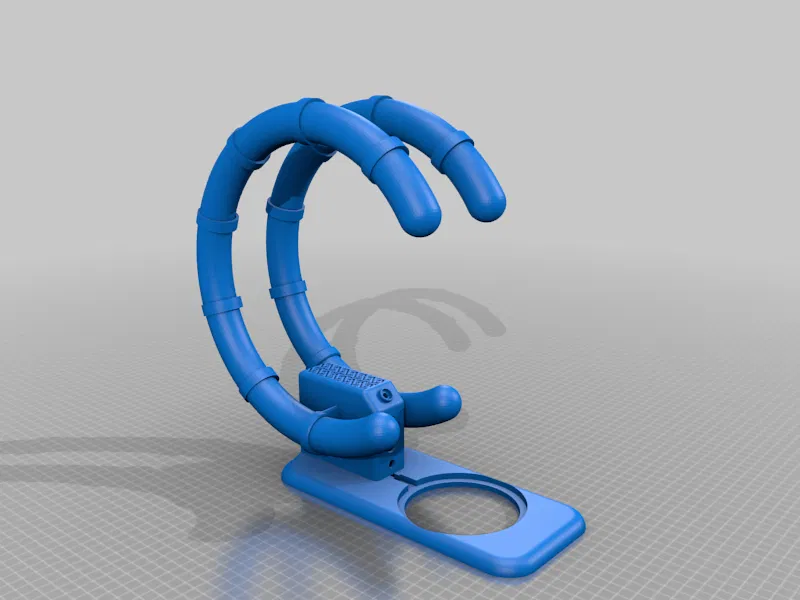

Vòng Ánh Sáng "Rings of Light"

Chiếu sáng không gian của bạn với những chiếc vòng ánh sáng dạng ống này!

Thiết bị này không chỉ phát ra những màn trình diễn ánh sáng đầy màu sắc ngoạn mục, mà còn có thể được sử dụng như một trạm cấp nguồn USB và bộ sạc điện thoại không dây. Ánh sáng có thể được điều chỉnh độ sáng, màu sắc, hoa văn và tốc độ thông qua chip Seeed Studio XIAO RP2040 mạnh mẽ.

Các bộ phận không in:

Seeed Studio XIAO RP2040 (x1)

WS2812B LED Strip (x1) - https://www.amazon.com/gp/product/B097379J1V/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Đai ốc M3 (x14)

Ốc vít M3x8mm (x10)

Ốc vít M3x5mm (x4)

Bộ sạc không dây (x1) - https://www.amazon.com/gp/product/B07FM8R7J1/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Bộ sạc tường (x1) - https://www.amazon.com/gp/product/B0C4V3VD56/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Nút nhấn (x1) - https://www.amazon.com/gp/product/B07SVSYDNM/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Công tắc gạt mini (x1) - Đây không phải là cái chính xác tôi đã dùng, nhưng trông giống vậy https://www.amazon.com/mxuteuk-Terminal-Position-Miniature-Dashboard/dp/B07QGDDTWJ/ref=sr_1_6?keywords=mini%2Btoggle%2Bswitch&sr=8-6&th=1

Biến trở 1kOhm (x2) - Tương tự như trong bộ này https://www.amazon.com/Swpeet-Potentiometer-Assortment-Multiturn-HighPrecision/dp/B07ZKK6T8S/ref=sr_1_2_sspa?crid=10W5NVGXP8Y2D&keywords=potentiometer&qid=1704746442&sprefix=potentiometer%2Caps%2C156&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Dây nối dài (x1) - https://www.amazon.com/gp/product/B000KKLMKW/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Công tắc bập bênh (x1) - https://www.amazon.com/5Pcs-Rocker-Switch-Position-QTEATAK/dp/B07Y1GDRQG/ref=sr_1_5?keywords=rocker%2Bswitch&sr=8-5&th=1

Các bộ phận cần in:

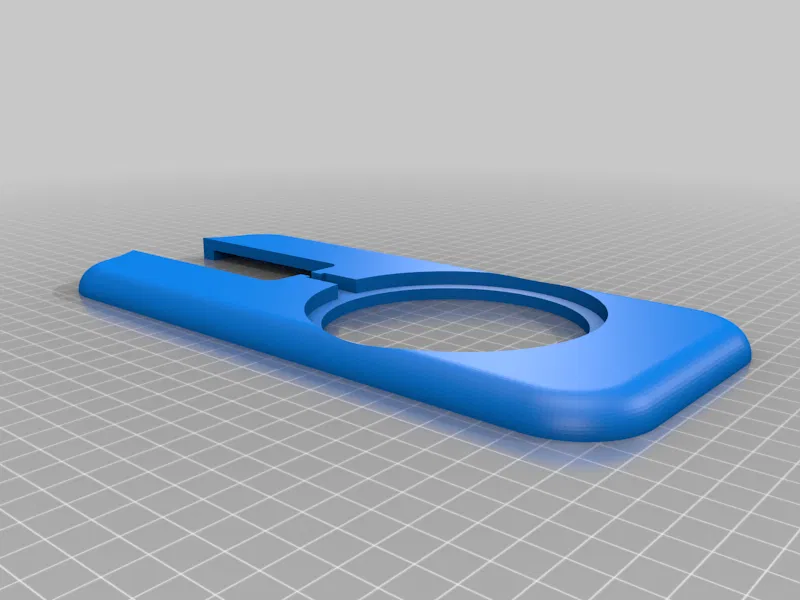

Đế (x1) - Dừng ở 9mm để đặt đai ốc

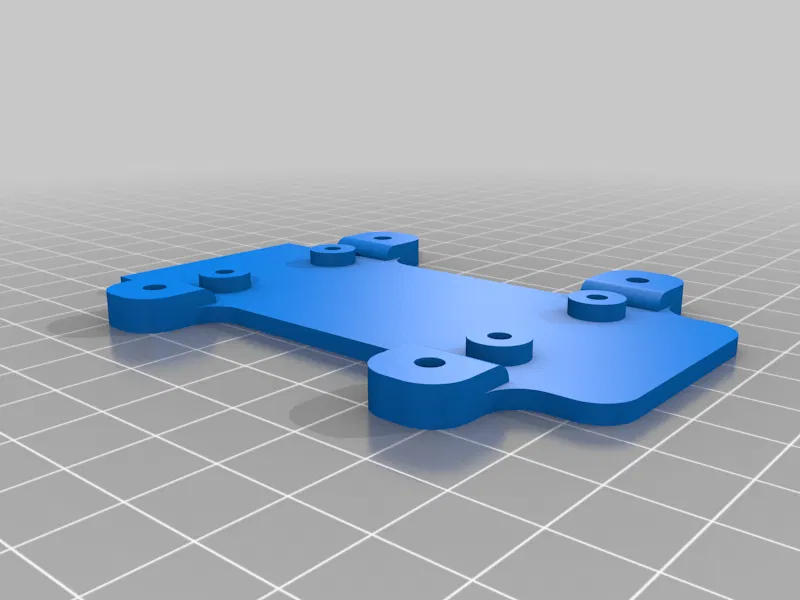

Trục - Đáy (x1)

Trục - Đỉnh (x1) - Cần hỗ trợ cho đế giữ đai ốc

Trục - Lưng (x1)

Mũ công tắc gạt (x1)

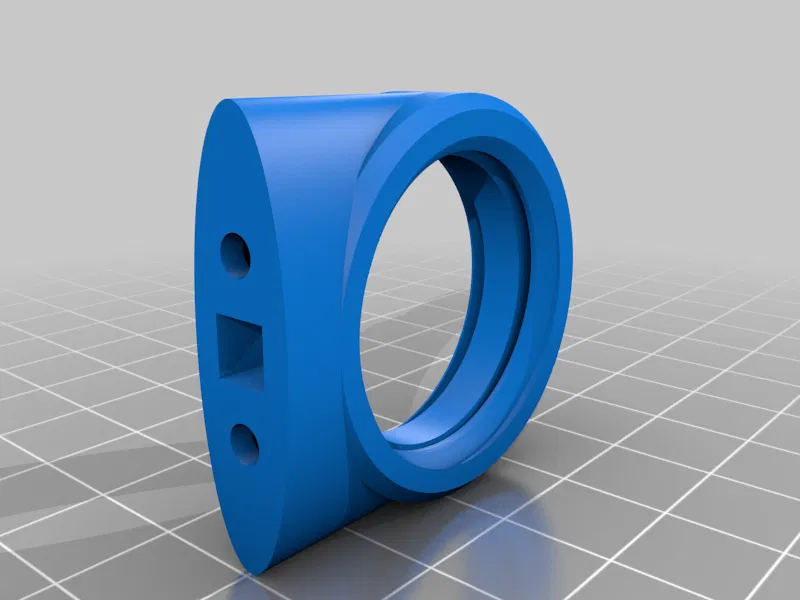

Giá đỡ vòng (x1) - Dừng ở 5mm để đặt đai ốc

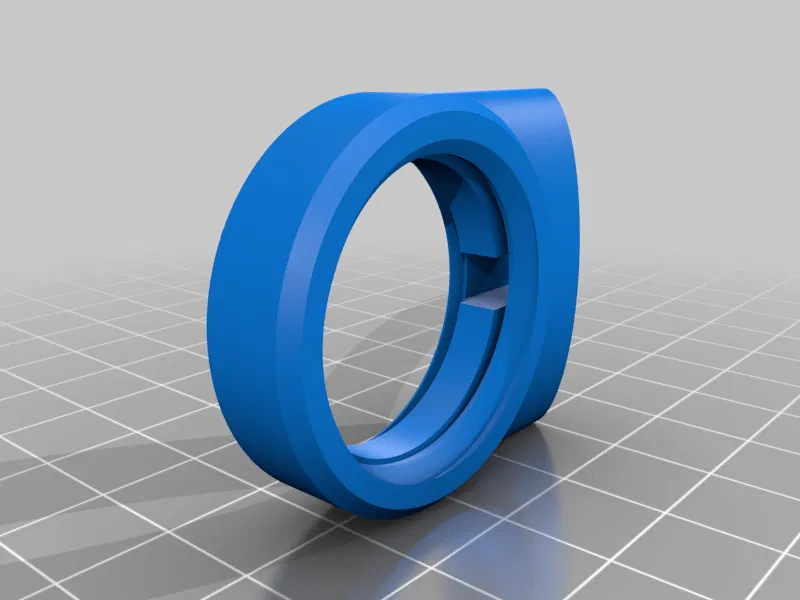

Giá đỡ vòng lật (x1) - Dừng ở 5mm để đặt đai ốc

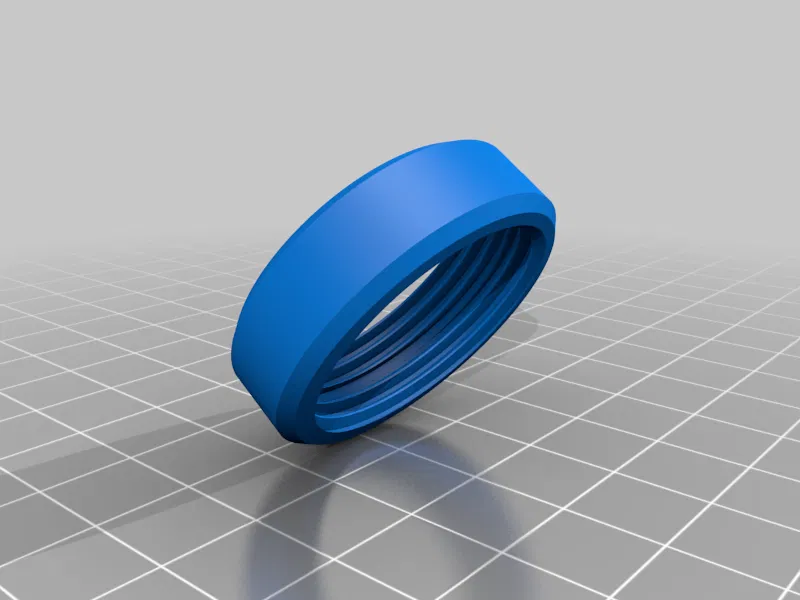

Đầu nối vòng (x12)

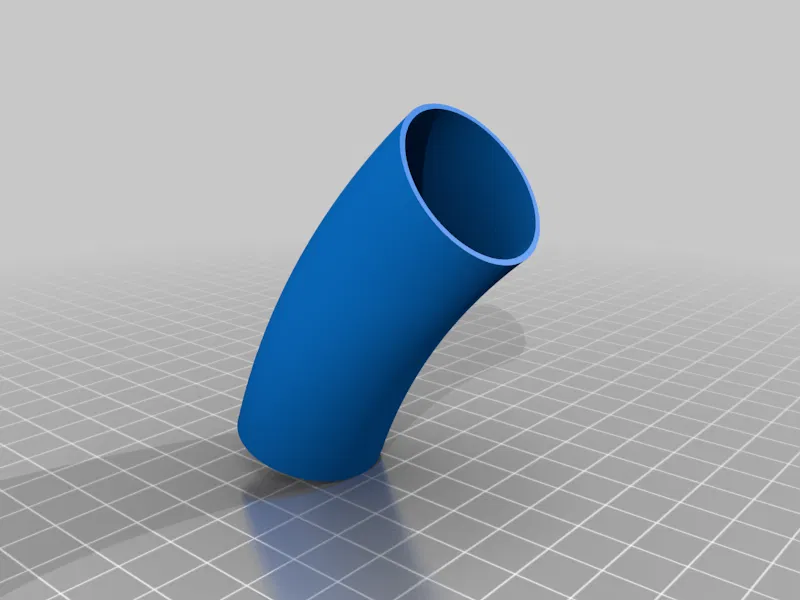

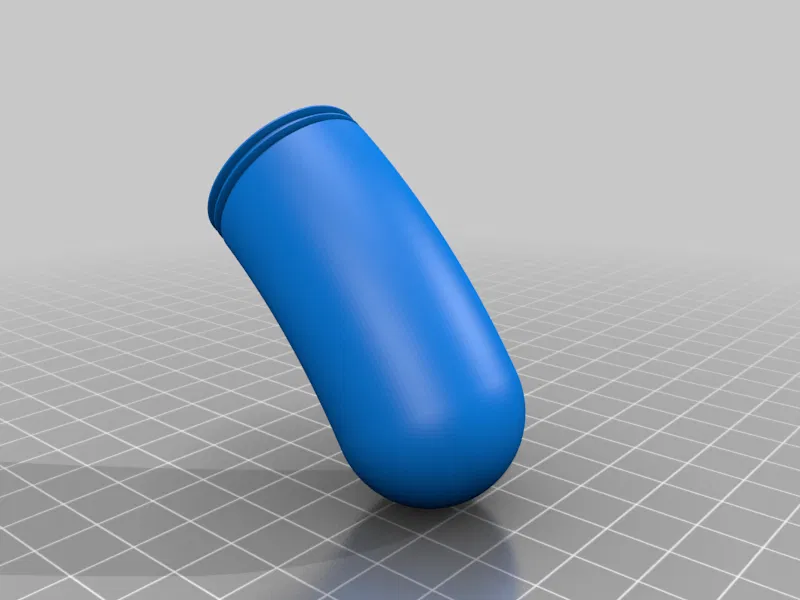

Ống cuối đáy (x2) - Hỗ trợ hữu cơ nếu có thể

Ống cuối đỉnh (x2) - Hỗ trợ hữu cơ nếu có thể

Ống đầu tiên (x2) - Hỗ trợ hữu cơ nếu có thể

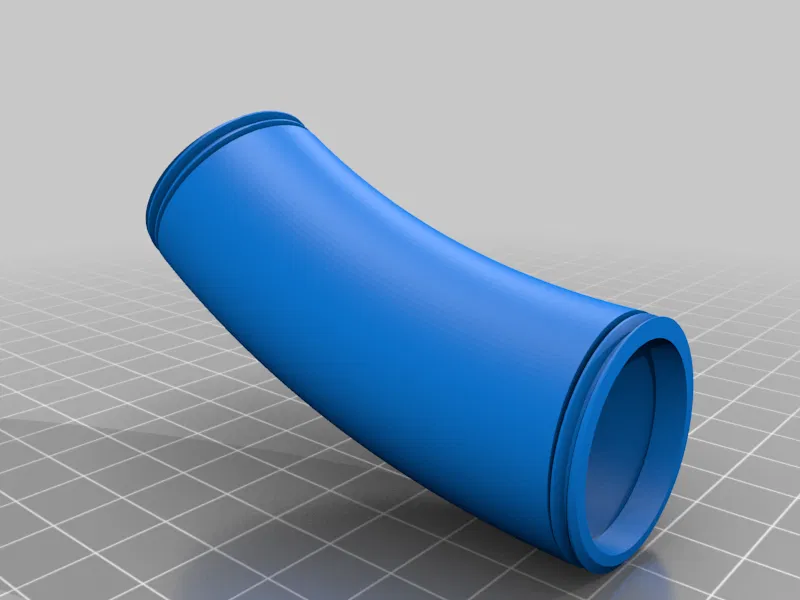

Ống giữa (x10) - Hỗ trợ hữu cơ nếu có thể

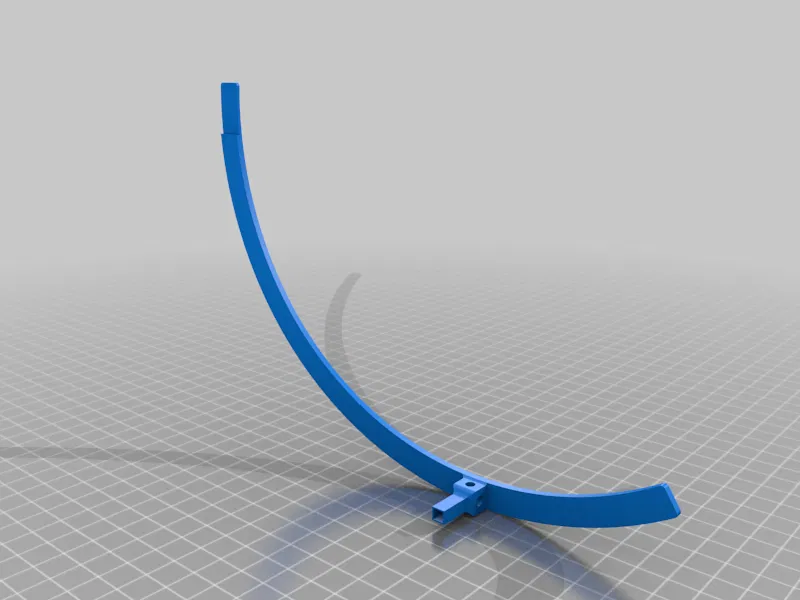

Giá đỡ dải đèn LED - Đỉnh (x2) - Gương 1 bản sao

Giá đỡ dải đèn LED - Đáy (x2) - Gương 1 bản sao

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

15%

Filament: Bất kỳ PLA/PETG nào

Lưu ý:

Cần có supports cho các phần nhô ra không được hỗ trợ, chẳng hạn như các khe giữ đai ốc. Các ống phải được in bằng sợi nhựa trong suốt (PETG là tốt nhất theo kinh nghiệm của tôi). Mọi thứ khác có thể được in theo ý muốn. Tôi đã in Trục Đỉnh với lớp vỏ sần để cho vui, nhưng phải tách một số bộ phận ra để chúng có thể được in mịn màng, giúp các bộ phận khác khớp chặt chẽ.

Sau khi in

Đèn LED

Keo hai giá đỡ dải đèn LED trên và dưới lại với nhau. Cắt một dải gồm 78 đèn LED và gắn vào giá đỡ dọc theo mặt phẳng, bắt đầu từ mặt giữa bên cạnh giá đỡ.

10 đèn LED đầu tiên sẽ quấn quanh phần nhỏ, đáy (5 mỗi bên). Phần còn lại sẽ đi lên giá đỡ, quấn quanh phần đỉnh và quay trở lại điểm bắt đầu. Hàn 3 dây vào đầu vào tương ứng của dải LED và luồn qua các lỗ trên giá đỡ.

Đảm bảo bạn có đủ dây cho các bước sau. Vặn Ống đầu tiên vào Giá đỡ vòng. Trượt giá đỡ vào giá đỡ vòng cùng với ống đầu tiên. Lặp lại cho bên kia.

Xoắn Ống cuối đáy vào giá đỡ vòng. Khe hở rất nhỏ, nhưng nên vừa vặn sau khoảng một phần tư vòng xoay. Riêng biệt, nối Ống cuối đỉnh và 5 Ống giữa với nhau bằng 6 đầu nối vòng. Trượt các ống đã nối lên dải đèn LED và gắn chúng lại với nhau bằng cách xoay đầu nối vòng cho đến khi chặt. Luồn dây vào Trục Đỉnh, gắn vào Trục Đỉnh bằng ốc M3 và lặp lại cho bên kia.

Trục Đỉnh

Gắn Công tắc gạt mini, cả hai biến trở và nút nhấn vào đỉnh bằng các đai ốc đi kèm. Lên kế hoạch trước cho việc đi dây. Tôi đã cho nút nhấn và biến trở dùng chung 3.3V và GND bằng cách nối chúng nối tiếp để tiết kiệm không gian. Công tắc gạt mini sẽ là công tắc nguồn cho Seeed và đèn LED. Đặt nắp lên công tắc gạt mini để che các bộ phận khác.

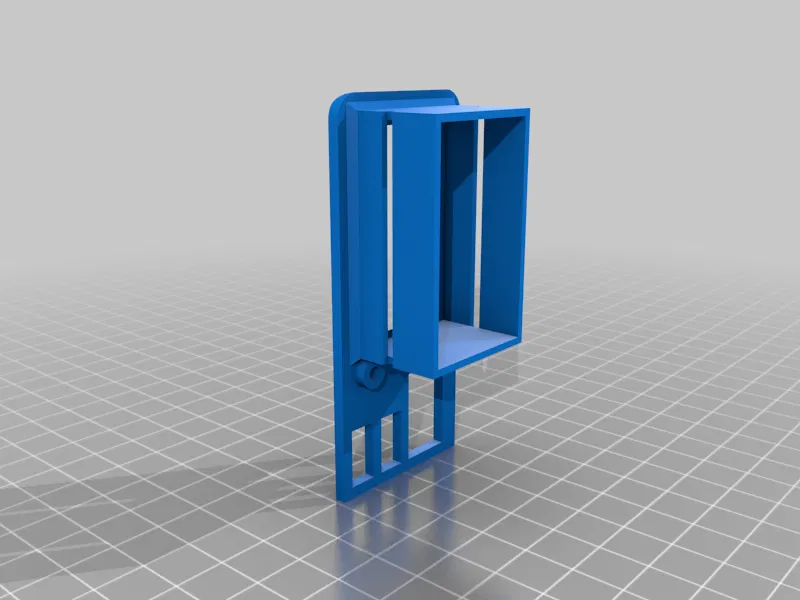

Trục Lưng

Trượt Bộ sạc tường vào giá đỡ. Tôi đã dùng keo để giữ nó cố định. Chèn công tắc bập bênh vào khe hở; nó sẽ vừa khít. Công tắc bập bênh này sẽ là công tắc nguồn chính cho bộ sạc.

Dây nối dài

Cắt bỏ phần đầu và hàn một đầu vào Bộ sạc tường và đầu kia vào công tắc bập bênh. Sau đó, kết nối đầu còn lại của công tắc bập bênh với đầu kia của Bộ sạc tường. Dùng băng dính điện để cách điện các mối hàn, tránh bị chập điện 120V.

Bộ điều khiển Micro

Xem file INO đính kèm để biết các chân đầu vào/đầu ra để hàn hoặc tự viết mã. Tách đầu micro của cáp USB và hàn vào nguồn cấp đầu vào của bộ điều khiển cũng như đầu vào của dải đèn LED. Cái này sẽ cắm vào Bộ sạc tường để cung cấp 5V qua lỗ trên Trục Lưng. Đảm bảo mọi thứ được nối đất đúng cách.

Bộ sạc không dây

Bộ sạc không dây nên vừa với phần cắt hình tròn. Dây USB nên đi qua các lỗ của Trục để cắm vào Bộ sạc tường.

Trục Đáy

Quản lý dây hiệu quả và vặn chặt đáy để đóng lại.

Sử dụng chung

Bật công tắc bập bênh ở phía sau để cấp nguồn cho Bộ sạc tường. Bật công tắc gạt mini ở trên để cấp nguồn cho bộ điều khiển và đèn LED. Chế độ đầu tiên sẽ là màu sắc đơn. Hai biến trở sẽ điều chỉnh độ sáng và màu sắc trong chế độ này. Nhấn nút để chuyển qua các chế độ thú vị khác. Biến trở dưới cùng sẽ điều chỉnh tốc độ trong các chế độ này.
